公開番号2025110254
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024004085
出願日2024-01-15
発明の名称自動販売機システム
出願人富士電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G07F 9/00 20060101AFI20250718BHJP(チェック装置)
要約【課題】設定情報の変更作業の容易化を図ること。

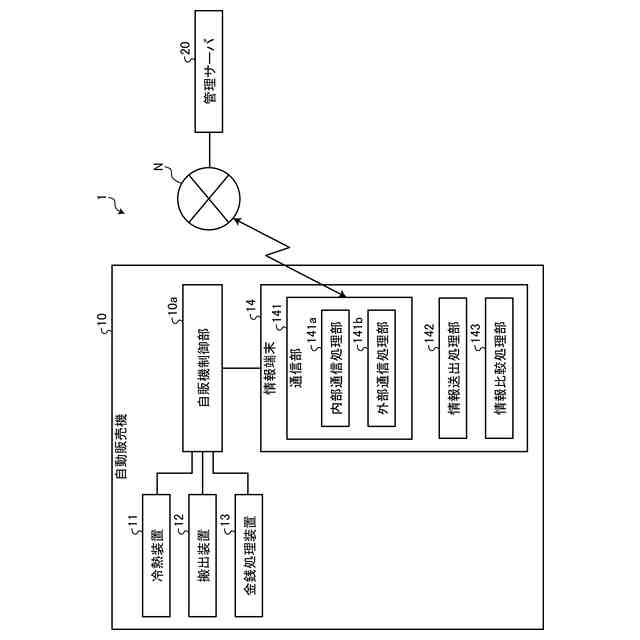

【解決手段】商品を販売する自動販売機10と、自動販売機10の上位機器である管理サーバ20とを備えた自動販売機システム1であって、自動販売機10は、該自動販売機10の各部の動作を制御する自販機制御部10aと、該自販機制御部10a及び管理サーバ20と通信可能な情報端末14とを備え、情報端末14は、管理サーバ20より変更データを含む設定情報を入力した場合に、自動販売機10の機種情報により定められた送出順位にしたがって自販機制御部10aに対して設定情報の各データを送出するものである。また情報端末14は、自販機制御部10aから変更後の設定情報を入力したことを条件として、変更データ以外に変更した他の変更データがある場合、当該他の変更データについて管理サーバ20に出力することが好ましい。
【選択図】図1
特許請求の範囲【請求項１】
商品を販売する自動販売機と、前記自動販売機の上位機器である管理サーバとを備えた自動販売機システムであって、
前記自動販売機は、該自動販売機の各部の動作を制御する自販機制御部と、該自販機制御部及び前記管理サーバと通信可能な情報端末とを備え、
前記情報端末は、前記管理サーバより変更データを含む設定情報を入力した場合に、前記自動販売機の機種情報により定められた送出順位にしたがって前記自販機制御部に対して前記設定情報の各データを送出することを特徴とする自動販売機システム。
続きを表示（約 460 文字）【請求項２】
前記情報端末は、前記自販機制御部から変更後の設定情報を入力したことを条件として、前記変更データ以外に変更した他の変更データがある場合、当該他の変更データについて前記管理サーバに出力して表示させることを特徴とする請求項１に記載の自動販売機システム。
【請求項３】
商品を販売する自動販売機と、前記自動販売機の上位機器である管理サーバとを備えた自動販売機システムであって、
前記自動販売機は、該自動販売機の各部の動作を制御する自販機制御部と、該自販機制御部及び前記管理サーバと通信可能な情報端末とを備え、
前記情報端末は、前記管理サーバより設定情報の一部のデータを変更する変更指令を入力した場合に、前記自販機制御部に対して前記一部のデータを送出し、該自販機制御部より入力した変更後の設定情報において前記一部のデータ以外に変更した他の変更データがあることを条件として、当該他の変更データについて前記管理サーバに出力して表示させることを特徴とする自動販売機システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動販売機システムに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、自動販売機の各種設定を遠隔操作により行う自動販売機システムが特許文献１に提案されている。この自動販売機システムでは、自動販売機から離れた場所に設置された端末により一部のデータが変更された設定情報を自動販売機に送出し、自動販売機にて当該設定情報に基づく設定操作が行われる。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－３１１９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記自動販売機システムを構成する自動販売機においては、設定情報の一部のデータが変更された場合に、データの種類によっては他のデータの設定が変更されてしまうことがある。具体的には、或るコラムについて現金価格データ、電子マネー価格データ及び他のコラムとのグループ化が設定されている場合に、例えば現金価格データが変更されると、電子マネー価格データやグループ化も解除されて変更されてしまう。
【０００５】
そのため、設定情報の一部のデータを変更する場合、変更作業者である管理者は、変更対象となるデータだけでなく、関連する他のデータについても変更等する必要があり、変更作業が煩雑なものとなっていた。
【０００６】
本発明は、上記実情に鑑みて、設定情報の変更作業の容易化を図ることができる自動販売機システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係る自動販売機システムは、商品を販売する自動販売機と、前記自動販売機の上位機器である管理サーバとを備えた自動販売機システムであって、前記自動販売機は、該自動販売機の各部の動作を制御する自販機制御部と、該自販機制御部及び前記管理サーバと通信可能な情報端末とを備え、前記情報端末は、前記管理サーバより変更データを含む設定情報を入力した場合に、前記自動販売機の機種情報により定められた送出順位にしたがって前記自販機制御部に対して前記設定情報の各データを送出することを特徴とする。
【０００８】
また本発明は、上記自動販売機システムにおいて、前記情報端末は、前記自販機制御部から変更後の設定情報を入力したことを条件として、前記変更データ以外に変更した他の変更データがある場合、当該他の変更データについて前記管理サーバに出力して表示させることを特徴とする。
【０００９】
また、本発明に係る自動販売機システムは、商品を販売する自動販売機と、前記自動販売機の上位機器である管理サーバとを備えた自動販売機システムであって、前記自動販売機は、該自動販売機の各部の動作を制御する自販機制御部と、該自販機制御部及び前記管理サーバと通信可能な情報端末とを備え、前記情報端末は、前記管理サーバより設定情報の一部のデータを変更する変更指令を入力した場合に、前記自販機制御部に対して前記一部のデータを送出し、該自販機制御部より入力した変更後の設定情報において前記一部のデータ以外に変更した他の変更データがあることを条件として、当該他の変更データについて前記管理サーバに出力して表示させることを特徴とする。
【発明の効果】
【００１０】
本発明によれば、自販機制御部とともに自動販売機に設けられた情報端末が、管理サーバより変更データを含む設定情報を入力した場合に、自動販売機の機種情報により定められた送出順位にしたがって自販機制御部に対して設定情報の各データを送出するので、管理者は自動販売機の機種毎の影響度等を考慮することなく、変更したいデータのみを遠隔にて変更することができ、設定情報の変更作業の容易化を図ることができるという効果を奏する。
（【００１１】以降は省略されています）
