公開番号2025111763
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025076102,2024087648
出願日2025-05-01,2018-03-23
発明の名称カテーテル組立体
出願人テルモ株式会社
代理人弁理士法人桐朋
主分類A61M 25/06 20060101AFI20250723BHJP(医学または獣医学;衛生学)
要約【課題】内針の撓みを抑制する撓み抑制機構を有する輸液や輸血等を行う場合に使用されるカテーテル組立体を提供する。
【解決手段】内針12と、内針が離脱可能に挿通されるルーメンを有するカテーテル30と、カテーテルを介して内針を支持することにより内針の撓みを抑制する撓み抑制機構90と、を備えるカテーテル組立体10であって、カテーテルには、1以上のカテーテル側部開口と、カテーテルの内径と外径が増すように設けられた段差部と、が形成され、撓み抑制機構は、カテーテルが内針に対して前進する際にカテーテルと接触可能な接触支え部を有し、接触支え部は、1以上のカテーテル側部開口のうち最も先端側にあるカテーテル側部開口の先端部よりも基端側、又は段差部よりも基端側を支持可能である。
【選択図】図1
特許請求の範囲【請求項１】
内針と、
前記内針が離脱可能に挿通されるルーメンを有するカテーテルと、
前記カテーテルを介して前記内針を支持することにより前記内針の撓みを抑制する撓み抑制機構と、を備えるカテーテル組立体であって、
前記カテーテルには、
１以上のカテーテル側部開口と、
前記カテーテルの内径と外径が増すように設けられた段差部と、
が形成され、
前記撓み抑制機構は、前記カテーテルが前記内針に対して前進する際に前記カテーテルと接触可能な接触支え部を有し、
前記接触支え部は、前記１以上のカテーテル側部開口のうち最も先端側にある前記カテーテル側部開口の先端部よりも基端側、又は前記段差部よりも基端側を支持可能である、カテーテル組立体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、輸液や輸血等を行う場合に使用されるカテーテル組立体に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
輸液や輸血の導入部を患者に構築する際には、例えば、特許文献１に開示されているように、カテーテル（外針）内に内針を挿通した多重構造針を有するカテーテル組立体が使用される。このカテーテル組立体の使用において、ユーザは、多重構造針を患者に穿刺し、カテーテルを内針に対し相対的に進出させて血管内に挿入し、さらにカテーテルから内針を離脱させることで、カテーテルを留置する。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－４３４４５号公報
【発明の概要】
【０００４】
本発明の一態様は、内針と、前記内針が離脱可能に挿通されるルーメンを有するカテーテルと、前記カテーテルを介して前記内針を支持することにより前記内針の撓みを抑制する撓み抑制機構と、を備えるカテーテル組立体であって、前記カテーテルには、１以上のカテーテル側部開口と、前記カテーテルの内径と外径が増すように設けられた段差部と、が形成され、前記撓み抑制機構は、前記カテーテルが前記内針に対して前進する際に前記カテーテルと接触可能な接触支え部を有し、前記接触支え部は、前記１以上のカテーテル側部開口のうち最も先端側にある前記カテーテル側部開口の先端部よりも基端側、又は前記段差部よりも基端側を支持可能である、カテーテル組立体である。
【図面の簡単な説明】
【０００５】

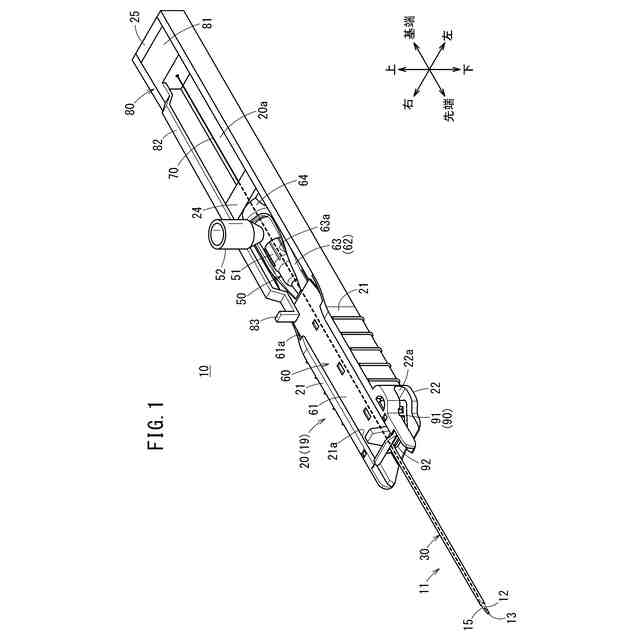

本発明の第１実施形態に係るカテーテル組立体の全体構成を示す斜視図である。

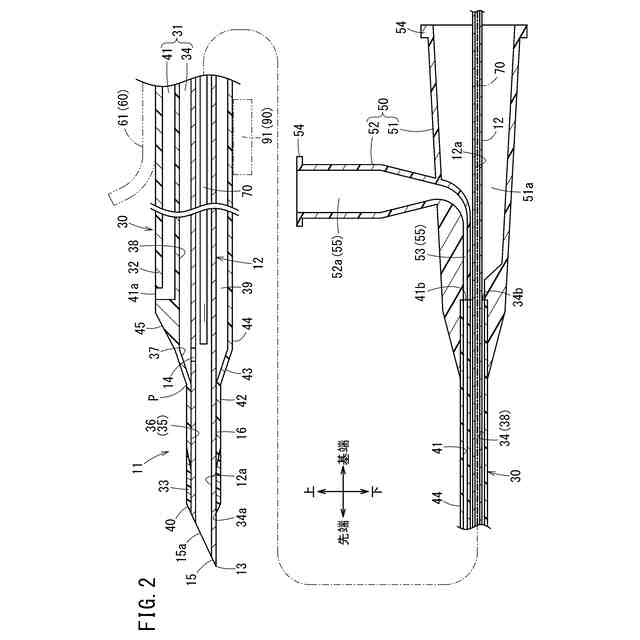

図１のカテーテル、カテーテルハブ及び内針を示す側面断面図である。

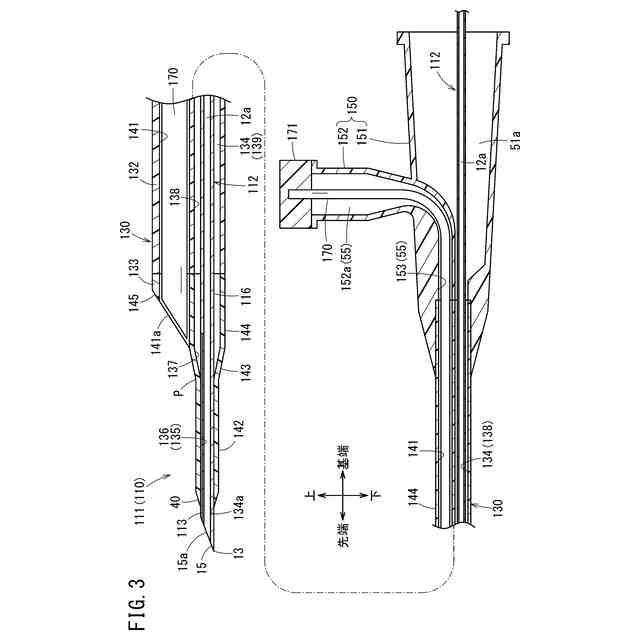

第２実施形態に係るカテーテル組立体のカテーテル、カテーテルハブ及び内針を示す側面断面図である。

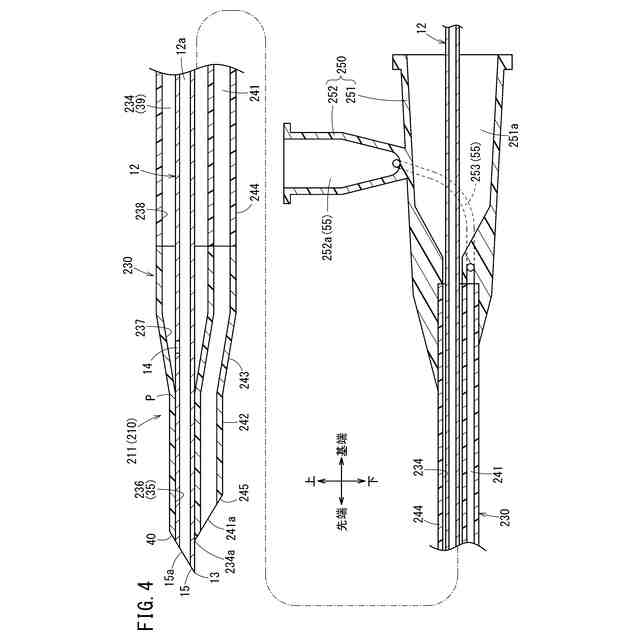

第３実施形態に係るカテーテル組立体のカテーテル、カテーテルハブ及び内針を示す側面断面図である。
第４実施形態に係るカテーテル組立体のカテーテル、カテーテルハブ及び内針を示す平面断面図である。
図６Ａ～図６Ｆは、第１～第６構成例に係るカテーテル及び内針の断面図である。

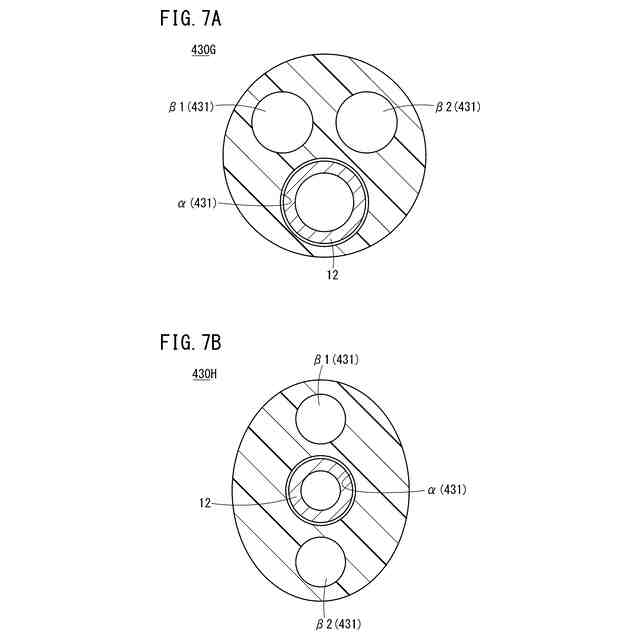

図７Ａは、第７構成例に係るカテーテル及び内針の断面図であり、図７Ｂは、第８構成例に係るカテーテル及び内針の断面図である。

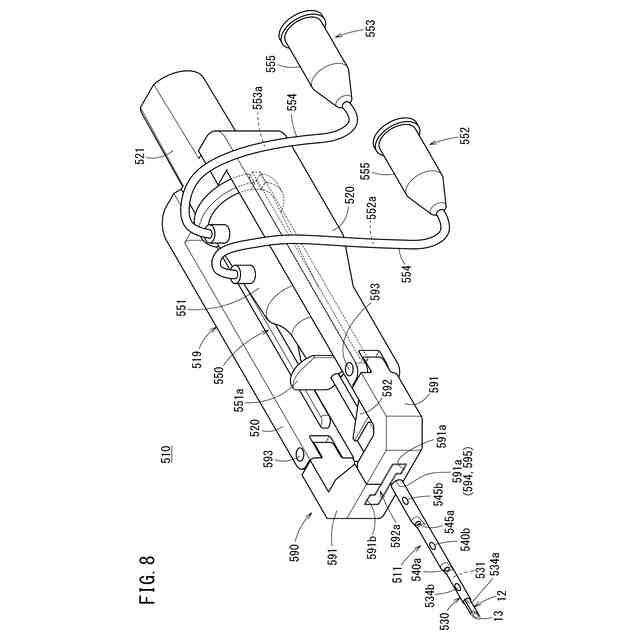

第５実施形態に係るカテーテル組立体の全体構成を示す斜視図である。

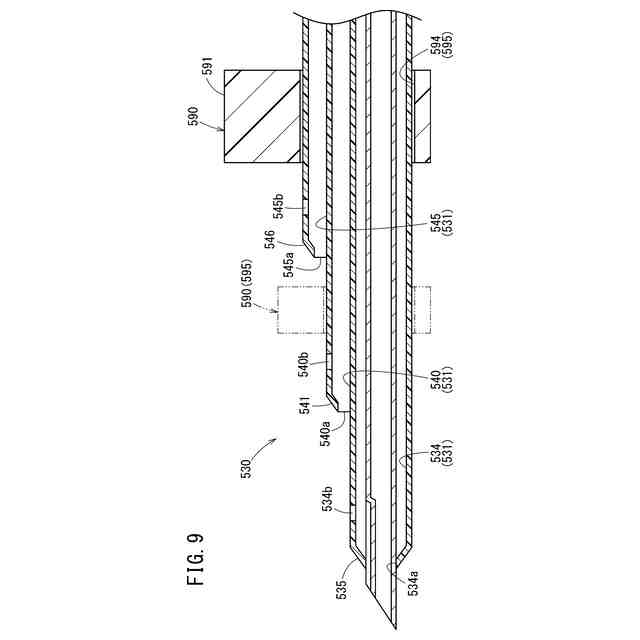

図８のカテーテル、内針及び撓み抑制機構を示す側面断面図である。
図８のカテーテル組立体の動作を示す斜視図である。
第６実施形態に係るカテーテル組立体の全体構成を示す斜視図である。
図１２Ａは、図１１の多重管構造の断面図である。図１２Ｂは、カテーテルによる液体の流動時の動作を示す断面図である。
第７実施形態に係るカテーテル組立体の全体構成を示す斜視図である。
第８実施形態に係るカテーテル組立体の全体構成を示す斜視図である。
図１４の撓み抑制機構を示す部分断面図である。
第９実施形態に係るカテーテル組立体の全体構成を示す概略側面図である。
第１０実施形態に係るカテーテル組立体の全体構成を示す斜視図である。
図１７の撓み抑制機構を拡大して示す斜視図である。
【発明を実施するための形態】
【０００６】
以下、本発明に係るカテーテル組立体について好適な実施形態を挙げ、添付の図面を参照して詳細に説明する。
【０００７】
〔第１実施形態〕
第１実施形態に係るカテーテル組立体１０は、患者（生体）に輸液や輸血等を行う場合に用いられ、カテーテル３０を患者の体内に穿刺、挿入及び留置して、液体（薬液や血液）の入出部を構築する医療機器である。このカテーテル組立体１０は、末梢静脈カテーテルよりも長さが長いカテーテル（例えば、中心静脈カテーテル、ＰＩＣＣ、ミッドラインカテーテル等）を挿入するように構成される。なお、カテーテル組立体１０は、中心静脈カテーテルよりも短い末梢静脈カテーテルを挿入するものでもよい。また、カテーテル組立体１０は、静脈用カテーテルに限らず、末梢動脈カテーテル等の動脈用カテーテルを挿入するものでもよい。
【０００８】
図１に示すように、カテーテル組立体１０は、内針１２と、内針１２を固定保持するハウジング２０（内針ハブ）と、内針１２の外側に配置されるカテーテル３０と、カテーテル３０を固定保持するカテーテルハブ５０とを備える。さらに、カテーテル組立体１０は、カテーテル３０及びカテーテルハブ５０の進退移動を操作するカテーテル操作部材６０と、カテーテル３０の進出を案内するガイドワイヤ７０及びガイドワイヤ操作部材８０とを備える。
【０００９】
また、本実施形態に係るカテーテル３０は、複数（本実施形態では２つ）のルーメン３１を内部に有するマルチルーメンタイプに構成されている（図２も参照）。そして、カテーテル組立体１０は、使用前の組立状態（穿刺前状態）で、複数のルーメン３１のうちの１つのメインルーメン３４に内針１２を挿通及び配置し、また内針１２の内部にガイドワイヤ７０を収容して、多重構造針１１を形成している。
【００１０】
この多重構造針１１は、穿刺前状態において、内針１２の針先１３がカテーテル３０の先端よりも突出する一方で、ガイドワイヤ７０を内針１２内に配置している。そして、ハウジング２０は、多重構造針１１の基端側を内部に収容すると共に、カテーテルハブ５０、カテーテル操作部材６０及びガイドワイヤ操作部材８０を併せて収容している。
（【００１１】以降は省略されています）
