公開番号2025101659
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218664
出願日2023-12-25
発明の名称医療用チューブの閉塞用具
出願人テルモ株式会社
代理人あいそう弁理士法人
主分類A61M 1/28 20060101AFI20250630BHJP(医学または獣医学;衛生学)
要約【課題】比較的簡易な操作で医療用チューブを閉塞可能で、かつ、再度の使用を困難ないし不能とする機構を備える医療用チューブの閉塞用具を提供する。

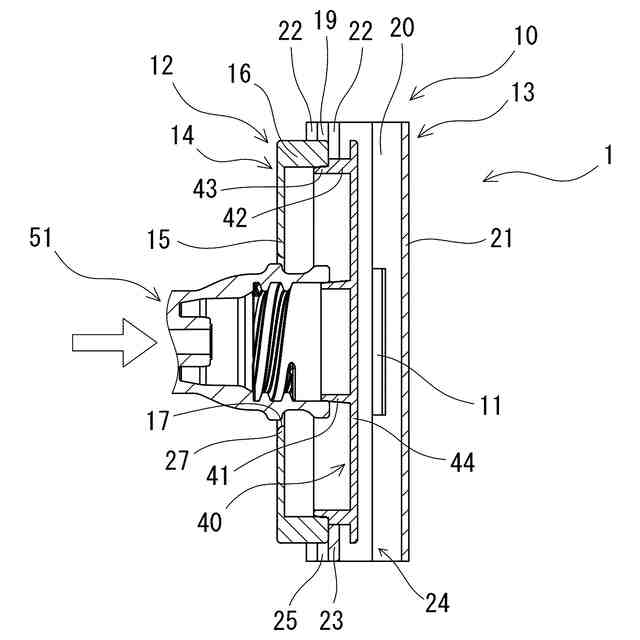

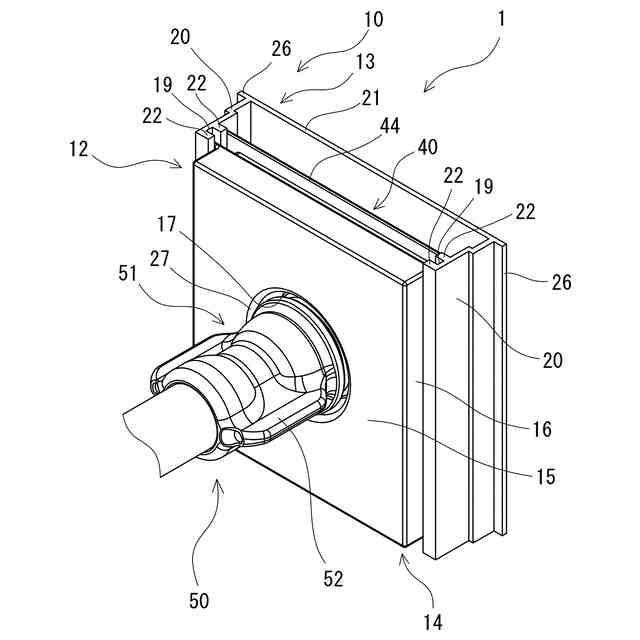

【解決手段】医療用チューブの閉塞用具1は、ハウジング10と、医療用チューブ50を閉塞可能なチューブ閉塞部41を備えるチューブ閉塞用部材40とを備え、ハウジング10に設けられた閉塞用部材移動規制部11によってチューブ閉塞用部材40の離脱方向への移動が規制された状態で、医療用チューブ50を離脱方向に引っ張ることで、医療用チューブ50とチューブ閉塞部41との接続を解除可能となっており、さらに、医療用チューブ50との接続が解除されたチューブ閉塞用部材40の移動もしくは医療用チューブ50の先端部51のチューブ閉塞部41への押し込みの規制により、チューブ閉塞部41と医療用チューブ50との再接続を阻止可能な再閉塞阻止機構を備えている。

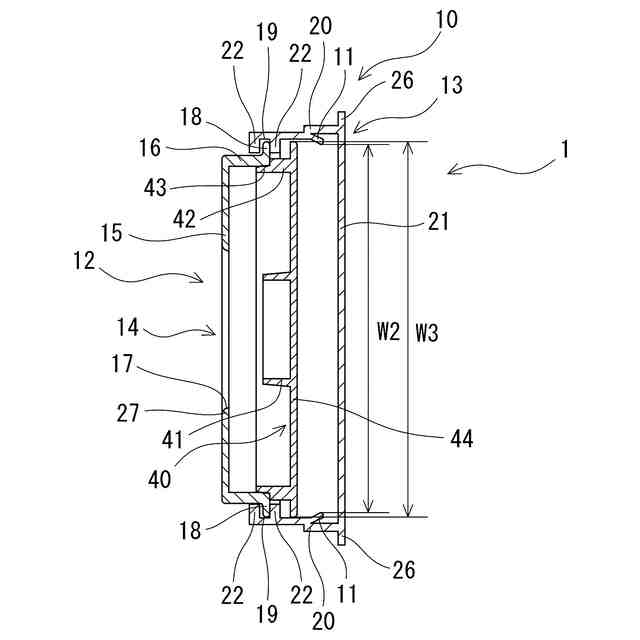

【選択図】図6
特許請求の範囲【請求項１】

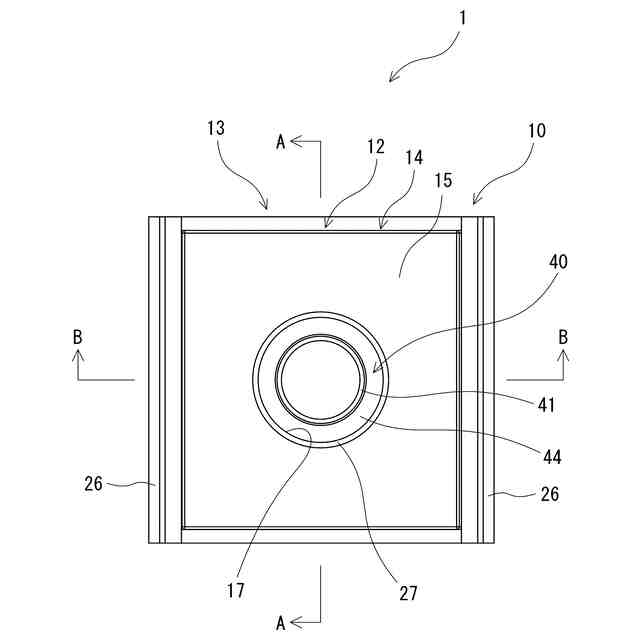

ハウジングと、前記ハウジングに保持されたチューブ閉塞用部材とを備える医療用チューブを閉塞するための医療用チューブの閉塞用具であって、

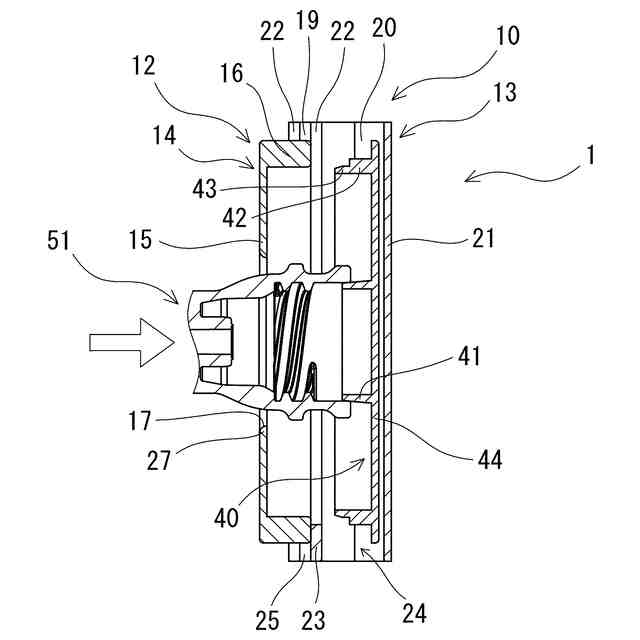

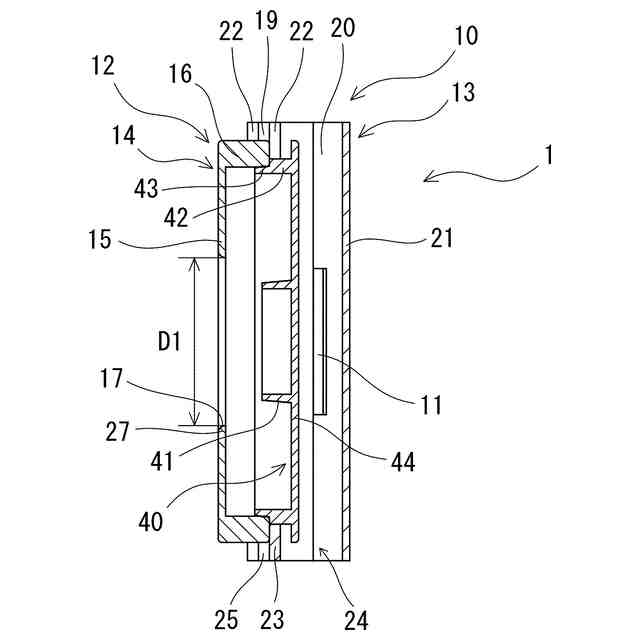

前記チューブ閉塞用部材は、前記医療用チューブの先端部と接続し、前記医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、前記チューブ閉塞部との接続進行方向への前記医療用チューブの先端部の押し込みによる前記チューブ閉塞用部材の移動により、前記ハウジングによる前記チューブ閉塞用部材の保持が解除可能となっており、

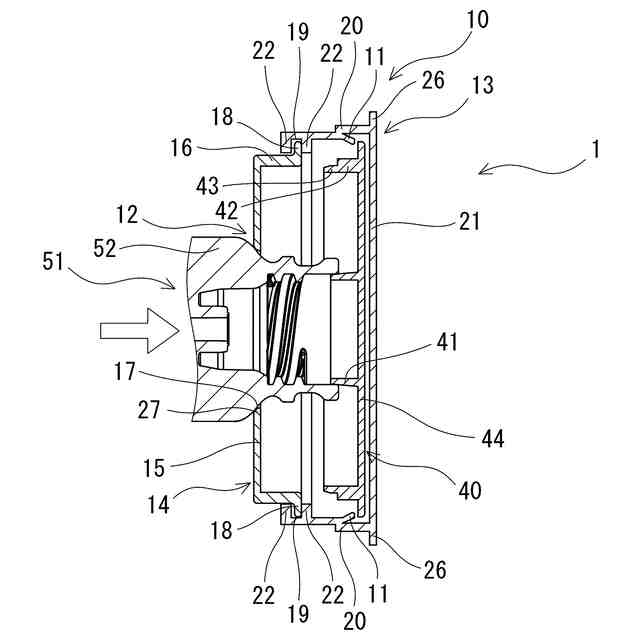

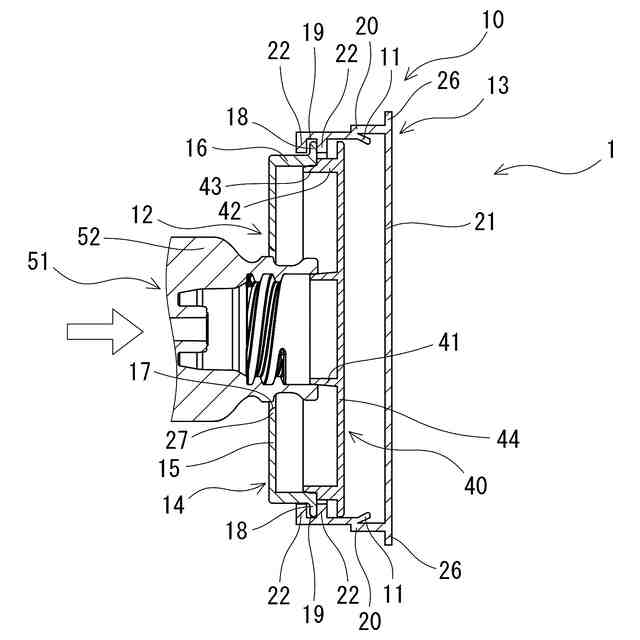

前記ハウジングは、前記ハウジングによる保持が解除された前記チューブ閉塞用部材の前記押し込み方向への移動を許容し、かつ、前記押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブを前記押し込み方向とは逆の方向に引っ張ることで、前記医療用チューブの先端部と前記チューブ閉塞部との接続を解除可能となっており、
さらに、前記医療用チューブとの接続が解除された前記チューブ閉塞用部材の移動もしくは前記医療用チューブの先端部の前記チューブ閉塞部への押し込みの規制により、前記医療用チューブとの接続が解除された前記チューブ閉塞部と、前記医療用チューブとの再接続を阻止可能な再閉塞阻止機構を備えることを特徴とする医療用チューブの閉塞用具。
続きを表示（約 3,200 文字）【請求項２】
前記ハウジングは、前記医療用チューブの先端部を挿入可能なチューブ挿入部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除されたとき、前記チューブ閉塞用部材は移動可能となり、前記ハウジングの前記チューブ挿入部に対する前記チューブ閉塞部の位置が変化し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された前記再閉塞阻止機構を備えている請求項１に記載の医療用チューブの閉塞用具。
【請求項３】
前記ハウジングは、前記チューブ閉塞用部材が抜出可能な閉塞用部材抜出部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除され、前記閉塞用部材抜出部から前記チューブ閉塞用部材が抜出し、前記医療用チューブと前記チューブ閉塞部との再接続が不能となることにより構成された前記再閉塞阻止機構を備えている請求項１に記載の医療用チューブの閉塞用具。
【請求項４】
前記ハウジングは、前記医療用チューブと前記チューブ閉塞部とが接続した状態において、前記チューブ閉塞用部材の前記閉塞用部材抜出部からの抜出を阻止する閉塞用部材抜出阻止部を備える請求項３に記載の医療用チューブの閉塞用具。
【請求項５】
前記ハウジングは、前記医療用チューブの先端部の先端よりも基端側の部位と当接し、前記医療用チューブの前記押し込み方向への移動を規制するチューブ押込規制部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除された後に、前記チューブ押込規制部によって前記医療用チューブの先端部の前記押し込み方向への移動を規制し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された前記再閉塞阻止機構を備えている請求項１から４のいずれかに記載の医療用チューブの閉塞用具。
【請求項６】
前記ハウジングは、前記医療用チューブの先端部を挿入可能なチューブ挿入部を備え、前記チューブ挿入部において、前記医療用チューブの先端部の先端よりも基端側の部位と当接し、前記医療用チューブの前記押し込み方向への移動を規制する前記チューブ押込規制部を備える請求項５に記載の医療用チューブの閉塞用具。
【請求項７】
医療用チューブの先端部を挿入可能なチューブ挿入部を備えるハウジングと、前記ハウジングに保持されたチューブ閉塞用部材とを備える医療用チューブを閉塞するための医療用チューブの閉塞用具であって、
前記ハウジングは、前記チューブ挿入部を備える第１ハウジング部材と第２ハウジング部材とを備え、
前記チューブ閉塞用部材は、前記第１ハウジング部材に保持され、前記医療用チューブの先端部と接続し、前記医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、前記チューブ閉塞部との接続進行方向への前記医療用チューブの先端部の押し込みによる前記チューブ閉塞用部材の移動により、前記第１ハウジング部材による前記チューブ閉塞用部材の保持が解除可能となっており、
前記第２ハウジング部材は、前記第１ハウジング部材による保持が解除された前記チューブ閉塞用部材の前記押し込み方向への移動を許容し、かつ、前記押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブを前記押し込み方向とは逆の方向に引っ張ることで、前記医療用チューブと前記チューブ閉塞部との接続を解除可能となっており、
さらに、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除されたとき、前記チューブ閉塞用部材は移動可能となり、前記ハウジングの前記チューブ挿入部に対する前記チューブ閉塞部の位置が変化し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された再閉塞阻止機構を備えていることを特徴とする医療用チューブの閉塞用具。
【請求項８】
前記第２ハウジングは、前記チューブ閉塞用部材が抜出可能な閉塞用部材抜出部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除され、前記閉塞用部材抜出部から前記チューブ閉塞用部材が抜出し、前記医療用チューブと前記チューブ閉塞部との再接続が不能となることにより構成された前記再閉塞阻止機構を備えている請求項７に記載の医療用チューブの閉塞用具。
【請求項９】
前記第２ハウジング部材は、前記第１ハウジング部材が抜出可能なハウジング部材抜出部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除された際に、前記ハウジング部材抜出部から前記第１ハウジング部材が抜出可能となる請求項７または８に記載の医療用チューブの閉塞用具。
【請求項１０】
医療用チューブの先端部を挿入可能なチューブ挿入部を備えるハウジングと、前記ハウジングに保持されたチューブ閉塞用部材とを備える医療用チューブを閉塞するための医療用チューブの閉塞用具であって、
前記ハウジングは、前記チューブ挿入部を備える第１ハウジング部材と第２ハウジング部材とを備え、
前記チューブ閉塞用部材は、前記第１ハウジング部材に保持され、前記医療用チューブの先端部と接続し、前記医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、前記チューブ閉塞部との接続進行方向への前記医療用チューブの先端部の押し込みによる前記チューブ閉塞用部材の移動により、前記第１ハウジング部材による前記チューブ閉塞用部材の保持を解除可能となっており、
前記第２ハウジング部材は、前記第１ハウジング部材による保持が解除された前記チューブ閉塞用部材の前記押し込み方向への移動を許容し、かつ、前記押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブを前記押し込み方向とは逆の方向に引っ張ることで、前記医療用チューブと前記チューブ閉塞部との接続を解除可能となっており、
前記第１ハウジングの前記チューブ挿入部は、前記医療用チューブの先端部の先端よりも基端側の部位と当接し、前記医療用チューブの前記押し込み方向への移動を規制するチューブ押込規制部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除された後に、前記チューブ押込規制部によって前記医療用チューブの先端部の前記押し込み方向への移動を規制し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された再閉塞阻止機構を備えていることを特徴とする医療用チューブの閉塞用具。

発明の詳細な説明【技術分野】
【０００１】

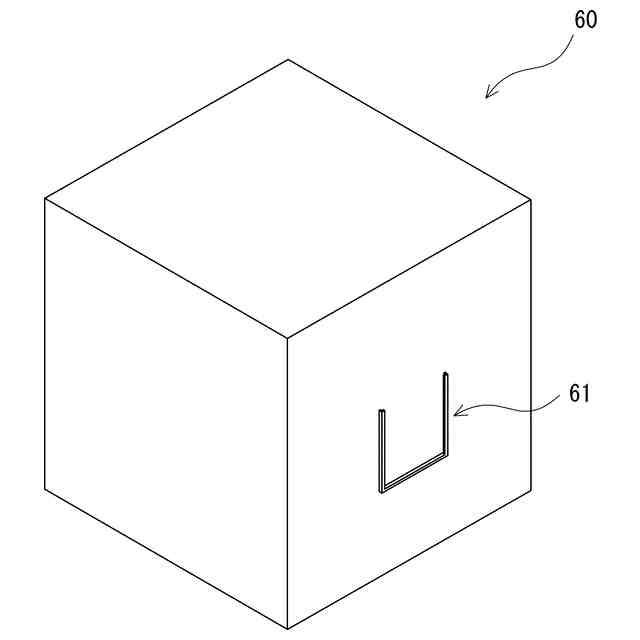

本発明は、医療用チューブを一時的に閉塞するための医療用チューブの閉塞用具に関する。
続きを表示（約 5,800 文字）【背景技術】
【０００２】
従来から、医療用チューブを一時的に閉塞するための医療用チューブの閉塞用具が用いられている。例えば、近年、腹膜透析は、患者の負担が少ないことから注目されており、そのような腹膜透析法のなかでも、自動腹膜透析（ＡＰＤ；ＡｕｔｏｍａｔｅｄＰｅｒｉｔｏｎｅａｌＤｉａｌｙｓｉｓ）は、自動腹膜灌流装置（ＡＰＤ装置）を用いて、主に夜間就寝中に透析を行うため、透析による日中の拘束時間が短く、社会復帰しやすいとされている。
自動腹膜透析（ＡＰＤ）では、患者に接続されたチューブ（患者側チューブ）と、自動腹膜灌流装置（ＡＰＤ装置）から延びるチューブ（装置側チューブ）とを、コネクタを介して接続する。ＡＰＤでは、ＡＰＤ装置によって、注液、貯留、排液のサイクルが自動で繰り返される。患者は、貯留時であれば、例えばトイレに行く等、ＡＰＤ装置から離れることができる。その際は、患者側チューブと装置側チューブとの接続を解除し、各チューブの先端部（コネクタ部）に、各チューブを一時的に閉塞するための閉塞用具を取り付ける。
そのような医療用チューブの閉塞用具として、本出願人は、特許文献１（特開２０２１－１４６１３７号公報）および特許文献２（特開２０２１－１４６１３８号公報）に開示の保護キャップ組立体を提案している。そこでは、片手で容易に保護キャップを取り外すことができる台座を備える保護キャップ組立体が提案されており、片方の手にコネクタとそのチューブを把持し、もう片方の手で保護キャップを持ってコネクタに螺合することで、コネクタを閉塞することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６１３７号公報
特開２０２１－１４６１３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１および特許文献２にも開示されているように、医療用チューブを一時的に閉塞するための閉塞用具（保護キャップ）は、細菌感染等を防ぐために、１回のみの使用に限定することや、落下等により汚染された場合は使用せずに廃棄することが好ましい。これに対し、特許文献１および特許文献２に開示の保護キャップは、チューブの先端部（コネクタ部）に螺合して装着するものであり、一度使用された保護キャップであっても装着することが可能である。また、保護キャップをチューブの先端部（コネクタ部）に螺合することは煩わしく、かつ、螺合操作中に保護キャップを落としてしまい、当該保護キャップが使えなくなってしまうこともあった。
そこで、本発明の目的は、医療用チューブの閉塞用具であって、比較的簡易な操作で医療用チューブを閉塞可能で、かつ、再度の使用を困難ないし不能とする機構を備える医療用チューブの閉塞用具を提供することである。
【課題を解決するための手段】
【０００５】
上記目的を達成するものは、以下のものである。
（１）ハウジングと、前記ハウジングに保持されたチューブ閉塞用部材とを備える医療用チューブを閉塞するための医療用チューブの閉塞用具であって、
前記チューブ閉塞用部材は、前記医療用チューブの先端部と接続し、前記医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、前記チューブ閉塞部との接続進行方向への前記医療用チューブの先端部の押し込みによる前記チューブ閉塞用部材の移動により、前記ハウジングによる前記チューブ閉塞用部材の保持が解除可能となっており、
前記ハウジングは、前記ハウジングによる保持が解除された前記チューブ閉塞用部材の前記押し込み方向への移動を許容し、かつ、前記押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブを前記押し込み方向とは逆の方向に引っ張ることで、前記医療用チューブの先端部と前記チューブ閉塞部との接続を解除可能となっており、
さらに、前記医療用チューブとの接続が解除された前記チューブ閉塞用部材の移動もしくは前記医療用チューブの先端部の前記チューブ閉塞部への押し込みの規制により、前記医療用チューブとの接続が解除された前記チューブ閉塞部と、前記医療用チューブとの再接続を阻止可能な再閉塞阻止機構を備える医療用チューブの閉塞用具。
【０００６】
（２）前記ハウジングは、前記医療用チューブの先端部を挿入可能なチューブ挿入部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除されたとき、前記チューブ閉塞用部材は移動可能となり、前記ハウジングの前記チューブ挿入部に対する前記チューブ閉塞部の位置が変化し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された前記再閉塞阻止機構を備えている上記（１）に記載の医療用チューブの閉塞用具。
（３）前記ハウジングは、前記チューブ閉塞用部材が抜出可能な閉塞用部材抜出部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除され、前記閉塞用部材抜出部から前記チューブ閉塞用部材が抜出し、前記医療用チューブと前記チューブ閉塞部との再接続が不能となることにより構成された前記再閉塞阻止機構を備えている上記（１）または（２）に記載の医療用チューブの閉塞用具。
（４）前記ハウジングは、前記医療用チューブと前記チューブ閉塞部とが接続した状態において、前記チューブ閉塞用部材の前記閉塞用部材抜出部からの抜出を阻止する閉塞用部材抜出阻止部を備える上記（３）に記載の医療用チューブの閉塞用具。
（５）前記ハウジングは、前記医療用チューブの先端部の先端よりも基端側の部位と当接し、前記医療用チューブの前記押し込み方向への移動を規制するチューブ押込規制部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除された後に、前記チューブ押込規制部によって前記医療用チューブの先端部の前記押し込み方向への移動を規制し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された前記再閉塞阻止機構を備えている上記（１）から（４）のいずれかに記載の医療用チューブの閉塞用具。
（６）前記ハウジングは、前記医療用チューブの先端部を挿入可能なチューブ挿入部を備え、前記チューブ挿入部において、前記医療用チューブの先端部の先端よりも基端側の部位と当接し、前記医療用チューブの前記押し込み方向への移動を規制する前記チューブ押込規制部を備える上記（５）に記載の医療用チューブの閉塞用具。
【０００７】
また、上記目的を達成するものは、以下のものである。
（７）医療用チューブの先端部を挿入可能なチューブ挿入部を備えるハウジングと、前記ハウジングに保持されたチューブ閉塞用部材とを備える医療用チューブを閉塞するための医療用チューブの閉塞用具であって、
前記ハウジングは、前記チューブ挿入部を備える第１ハウジング部材と第２ハウジング部材とを備え、
前記チューブ閉塞用部材は、前記第１ハウジング部材に保持され、前記医療用チューブの先端部と接続し、前記医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、前記チューブ閉塞部との接続進行方向への前記医療用チューブの先端部の押し込みによる前記チューブ閉塞用部材の移動により、前記第１ハウジング部材による前記チューブ閉塞用部材の保持が解除可能となっており、
前記第２ハウジング部材は、前記第１ハウジング部材による保持が解除された前記チューブ閉塞用部材の前記押し込み方向への移動を許容し、かつ、前記押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブを前記押し込み方向とは逆の方向に引っ張ることで、前記医療用チューブと前記チューブ閉塞部との接続を解除可能となっており、
さらに、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除されたとき、前記チューブ閉塞用部材は移動可能となり、前記ハウジングの前記チューブ挿入部に対する前記チューブ閉塞部の位置が変化し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された再閉塞阻止機構を備えている医療用チューブの閉塞用具。
【０００８】
（８）前記第２ハウジングは、前記チューブ閉塞用部材が抜出可能な閉塞用部材抜出部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除され、前記閉塞用部材抜出部から前記チューブ閉塞用部材が抜出し、前記医療用チューブと前記チューブ閉塞部との再接続が不能となることにより構成された前記再閉塞阻止機構を備えている上記（７）に記載の医療用チューブの閉塞用具。
（９）前記第２ハウジング部材は、前記第１ハウジング部材が抜出可能なハウジング部材抜出部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除された際に、前記ハウジング部材抜出部から前記第１ハウジング部材が抜出可能となる上記（７）または（８）に記載の医療用チューブの閉塞用具。
【０００９】
また、上記目的を達成するものは、以下のものである。
（１０）医療用チューブの先端部を挿入可能なチューブ挿入部を備えるハウジングと、前記ハウジングに保持されたチューブ閉塞用部材とを備える医療用チューブを閉塞するための医療用チューブの閉塞用具であって、
前記ハウジングは、前記チューブ挿入部を備える第１ハウジング部材と第２ハウジング部材とを備え、
前記チューブ閉塞用部材は、前記第１ハウジング部材に保持され、前記医療用チューブの先端部と接続し、前記医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、前記チューブ閉塞部との接続進行方向への前記医療用チューブの先端部の押し込みによる前記チューブ閉塞用部材の移動により、前記第１ハウジング部材による前記チューブ閉塞用部材の保持を解除可能となっており、
前記第２ハウジング部材は、前記第１ハウジング部材による保持が解除された前記チューブ閉塞用部材の前記押し込み方向への移動を許容し、かつ、前記押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブを前記押し込み方向とは逆の方向に引っ張ることで、前記医療用チューブと前記チューブ閉塞部との接続を解除可能となっており、
前記第１ハウジングの前記チューブ挿入部は、前記医療用チューブの先端部の先端よりも基端側の部位と当接し、前記医療用チューブの前記押し込み方向への移動を規制するチューブ押込規制部を備え、
前記閉塞用部材移動規制部によって前記チューブ閉塞用部材の前記押し込み方向とは逆の方向への移動が規制された状態で、前記医療用チューブと前記チューブ閉塞部との接続が解除された後に、前記チューブ押込規制部によって前記医療用チューブの先端部の前記押し込み方向への移動を規制し、前記医療用チューブと前記チューブ閉塞部との再接続が困難となることにより構成された再閉塞阻止機構を備えている医療用チューブの閉塞用具。
【発明の効果】
【００１０】
本発明の医療用チューブの閉塞用具は、ハウジングと、ハウジングに保持されたチューブ閉塞用部材とを備え、チューブ閉塞用部材は、医療用チューブの先端部と接続し、医療用チューブの先端部を閉塞可能なチューブ閉塞部を備え、チューブ閉塞部との接続進行方向への医療用チューブの先端部の押し込みにより、比較的簡易な操作で医療用チューブを閉塞可能である。また、ハウジングは、ハウジングによる保持が解除されたチューブ閉塞用部材の押し込み方向への移動を許容し、かつ、押し込み方向とは逆の方向への移動を規制する閉塞用部材移動規制部を備え、閉塞用部材移動規制部によってチューブ閉塞用部材の押し込み方向とは逆の方向への移動が規制された状態で、医療用チューブを押し込み方向とは逆の方向に引っ張ることで、医療用チューブの先端部とチューブ閉塞部との接続を解除可能となっており、さらに、医療用チューブとの接続が解除されたチューブ閉塞用部材の移動もしくは医療用チューブの先端部のチューブ閉塞部への押し込みの規制により、医療用チューブとの接続が解除されたチューブ閉塞部と、医療用チューブとの再接続を阻止可能な再閉塞阻止機構を備えている。
これにより、一度医療用チューブを閉塞するために使用された医療用チューブの閉塞用具の再度の使用を困難ないし不能とすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
