公開番号2025111809
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025078081,2024000706
出願日2025-05-08,2020-07-24
発明の名称ビデオ信号処理方法及び装置
出願人ウィルスインスティテュートオブスタンダーズアンドテクノロジーインコーポレイティド
代理人個人,個人,個人
主分類H04N 19/105 20140101AFI20250723BHJP(電気通信技術)
要約【課題】ビデオ信号のコーディング効率を上げる方法を提供する。
【解決手段】ビデオ信号の処理方法は、現在ブロックを含む上位レベルのMMVD(Merge with motion vector difference)の使用されるか否かを示す上位レベルMMVD活性情報(sps_mmvd_enabled_flag)をビットストリームからパースする段階、上位レベルMMVD活性情報がMMVDの活性を示す場合に、現在ブロックにMMVDを使用するか否かを示すMMVDマージ情報をビットストリームからパースする段階、MMVDマージ情報が現在ブロックにMMVDを使用することを示す場合に、MMVDの距離に関連した情報及びMMVDの方向に関連した情報をパースする段階並びにそれらの情報に基づいてMMVDに関する情報(mMvdLX)を取得する段階を含み、-2^17≦mMvdLX≦2^17-1である。
【選択図】図38
特許請求の範囲【請求項１】
クロマ成分フォーマット情報を上位レベルのビットストリームから取得する段階；
前記クロマ成分フォーマット情報に基づき、幅に関する情報（ＳｕｂＷｉｄｔｈＣ）及び高さに関する情報（ＳｕｂＨｅｉｇｈｔＣ）を取得する段階；
前記幅に関する情報又は現在ブロックの色成分に関する情報に基づいてｘ軸のスケール情報を取得する段階；
前記高さに関する情報又は現在ブロックの色成分に関する情報に基づいてｙ軸のスケール情報を取得する段階；
前記ｙ軸のスケール情報に基づいて左側ブロックの位置を決定する段階；
前記ｘ軸のスケール情報に基づいて上側ブロックの位置を決定する段階；
前記左側ブロック及び前記上側ブロックに基づいて加重値を決定する段階；
マージモードで前記現在ブロックを予測することにより第１サンプルを取得する段階；
イントラモードで前記現在ブロックを予測することにより第２サンプルを取得する段階；及び
前記加重値、前記第１サンプル、及び前記第２サンプルに基づき、前記現在ブロックに対する組合せ予測サンプルを取得する段階を含むことを特徴とするビデオ信号をデコードする方法。
続きを表示（約 3,500 文字）【請求項２】
前記加重値を決定する段階は、
前記左側ブロックが利用可能であり、前記左側ブロックの予測モードがイントラ予測である場合に、前記左側ブロックに関するコード情報（ｉｓＩｎｔｒａＣｏｄｅｄＮｅｉｇｈｂｏｕｒＡ）をＴＲＵＥに設定する段階；
前記左側ブロックが利用可能でないか、或いは前記左側ブロックの予測モードがイントラ予測でない場合に、前記左側ブロックに関するコード情報をＦＡＬＳＥに設定する段階；
前記上側ブロックが利用可能であり、前記上側ブロックの予測モードがイントラ予測である場合に、前記上側ブロックに関するコード情報（ｉｓＩｎｔｒａＣｏｄｅｄＮｅｉｇｈｂｏｕｒＢ）をＴＲＵＥに設定する段階；及び
前記上側ブロックが利用可能でないか、或いは前記上側ブロックの予測モードがイントラ予測でない場合に、前記上側ブロックに関するコード情報をＦＡＬＳＥに設定する段階を含むことを特徴とする、請求項１に記載のビデオ信号をデコードする方法。
【請求項３】
前記加重値を決定する段階は、
前記左側ブロックに関するコード情報及び前記上側ブロックに関するコード情報がいずれもＴＲＵＥである場合に、前記加重値を３と決定する段階；
前記左側ブロックに関するコード情報及び前記上側ブロックに関するコード情報がいずれもＦＡＬＳＥである場合に、前記加重値を１と決定する段階；及び
前記左側ブロックに関するコード情報及び前記上側ブロックに関するコード情報のいずれか１つのみがＴＲＵＥである場合に、前記加重値を２と決定する段階を含むことを特徴とする、請求項２に記載のビデオ信号をデコードする方法。
【請求項４】
前記組合せ予測サンプルを取得する段階は、
ｐｒｅｄＳａｍｐｌｅｓＣｏｍｂ［ｘ］［ｙ］＝（ｗ＊ｐｒｅｄＳａｍｐｌｅｓＩｎｔｒａ［ｘ］［ｙ］＋（４－ｗ）＊ｐｒｅｄＳａｍｐｌｅｓＩｎｔｅｒ［ｘ］［ｙ］＋２）＞＞２
に基づいて現在ブロックを予測する段階を含み、
ここで、ｐｒｅｄＳａｍｐｌｅｓＣｏｍｂは、前記組合せ予測サンプルを意味し、ｗは、前記加重値を意味し、ｐｒｅｄＳａｍｐｌｅｓＩｎｔｒａは、前記第２サンプルを意味し、ｐｒｅｄＳａｍｐｌｅｓＩｎｔｅｒは、前記第１サンプルを意味し、［ｘ］は、前記現在ブロックに含まれたサンプルのｘ軸座標を意味し、［ｙ］は、前記現在ブロックに含まれたサンプルのｙ軸座標を意味することを特徴とする、請求項１に記載のビデオ信号をデコードする方法。
【請求項５】
前記ｘ軸のスケール情報を取得する段階は、
前記現在ブロックの色成分に関する情報が０であるか、或いは前記幅に関する情報が１である場合に、前記ｘ軸のスケール情報を０と決定する段階；及び
前記現在ブロックの色成分に関する情報が０でなく、前記幅に関する情報が１でない場合に、前記ｘ軸のスケール情報を１と決定する段階を含み、
前記ｙ軸のスケール情報を取得する段階は、
前記現在ブロックの色成分に関する情報が０であるか、或いは前記高さに関する情報が１である場合に、前記ｙ軸のスケール情報を０と決定する段階；及び
前記現在ブロックの色成分に関する情報が０でなく、前記高さに関する情報が１でない場合に、前記ｙ軸のスケール情報を１と決定する段階を含むことを特徴とする、請求項１に記載のビデオ信号をデコードする方法。
【請求項６】
前記左側ブロックの位置は、
（ｘＣｂ－１，ｙＣｂ－１＋（ｃｂＨｅｉｇｈｔ＜＜ｓｃａｌｌＦａｃｔＨｅｉｇｈｔ））であり、
前記ｘＣｂは、現在ルマブロックの左上端サンプルのｘ軸座標であり、前記ｙＣｂは、前記現在ルマブロックの左上端サンプルのｙ軸座標であり、前記ｃｂＨｅｉｇｈｔは、前記現在ブロックの高さのサイズであり、前記ｓｃａｌｌＦａｃｔＨｅｉｇｈｔは、前記ｙ軸のスケール情報であり、
前記上側ブロックの位置は、（ｘＣｂ－１＋（ｃｂＷｉｄｔｈ＜＜ｓｃａｌｌＦａｃｔＷｉｄｔｈ）、ｙＣｂ－１）であり、
前記ｘＣｂは、前記現在ルマブロックの左上端サンプルのｘ軸座標であり、前記ｙＣｂは、前記現在ルマブロックの左上端サンプルのｙ軸座標であり、前記ｃｂＷｉｄｔｈは、前記現在ブロックの幅のサイズであり、ｓｃａｌｌＦａｃｔＷｉｄｔｈは、前記ｘ軸のスケール情報であることを特徴とする、請求項１に記載のビデオ信号をデコードする方法。
【請求項７】
ビデオ信号をデコードする装置は、プロセッサ及びメモリを含み、
前記プロセッサは、前記メモリに記憶された命令語に基づき、
クロマ成分フォーマット情報を上位レベルのビットストリームから取得し、
前記クロマ成分フォーマット情報に基づいて幅に関する情報（ＳｕｂＷｉｄｔｈＣ）及び高さに関する情報（ＳｕｂＨｅｉｇｈｔＣ）を取得し、
前記幅に関する情報又は現在ブロックの色成分に関する情報に基づいてｘ軸のスケール情報を取得し、
前記高さに関する情報又は現在ブロックの色成分に関する情報に基づいてｙ軸のスケール情報を取得し、
前記ｙ軸のスケール情報に基づいて左側ブロックの位置を決定し、
前記ｘ軸のスケール情報に基づいて上側ブロックの位置を決定し、
前記左側ブロック及び前記上側ブロックに基づいて加重値を決定し、
マージモードで現在ブロックを予測することにより第１サンプルを取得し、
イントラモードで前記現在ブロックを予測することにより第２サンプルを取得し、
前記加重値、前記第１サンプル、及び前記第２サンプルに基づいて前記現在ブロックに対する組合せ予測サンプルを取得することを特徴とするビデオ信号をデコードする装置。
【請求項８】
前記プロセッサは、前記メモリに記憶された命令語に基づき、
前記左側ブロックが利用可能であり、前記左側ブロックの予測モードがイントラ予測である場合に、前記左側ブロックに関するコード情報（ｉｓＩｎｔｒａＣｏｄｅｄＮｅｉｇｈｂｏｕｒＡ）をＴＲＵＥに設定し、
前記左側ブロックが利用可能でないか、或いは前記左側ブロックの予測モードがイントラ予測でない場合に、前記左側ブロックに関するコード情報をＦＡＬＳＥに設定し、
前記上側ブロックが利用可能であり、前記上側ブロックの予測モードがイントラ予測である場合に、前記上側ブロックに関するコード情報（ｉｓＩｎｔｒａＣｏｄｅｄＮｅｉｇｈｂｏｕｒＢ）をＴＲＵＥに設定し、
前記上側ブロックが利用可能でないか、或いは前記上側ブロックの予測モードがイントラ予測でない場合に、前記上側ブロックに関するコード情報をＦＡＬＳＥに設定することを特徴とする、請求項７に記載のビデオ信号をデコードする装置。
【請求項９】
前記プロセッサは、前記メモリに記憶された命令語に基づき、
前記左側ブロックに関するコード情報及び前記上側ブロックに関するコード情報がいずれもＴＲＵＥである場合に、前記加重値を３と決定し、
前記左側ブロックに関するコード情報及び前記上側ブロックに関するコード情報がいずれもＦＡＬＳＥである場合に、前記加重値を１と決定し、
前記左側ブロックに関するコード情報及び前記上側ブロックに関するコード情報のいずれか１つのみがＴＲＵＥである場合に、前記加重値を２と決定することを特徴とする、請求項８に記載のビデオ信号をデコードする装置。
【請求項１０】
前記プロセッサは、前記メモリに記憶された命令語に基づき、
ｐｒｅｄＳａｍｐｌｅｓＣｏｍｂ［ｘ］［ｙ］＝（ｗ＊ｐｒｅｄＳａｍｐｌｅｓＩｎｔｒａ［ｘ］［ｙ］＋（４－ｗ）＊ｐｒｅｄＳａｍｐｌｅｓＩｎｔｅｒ［ｘ］［ｙ］＋２）＞＞２
に基づいて現在ブロックを予測し、
ここで、ｐｒｅｄＳａｍｐｌｅｓＣｏｍｂは、前記組合せ予測サンプルを意味し、ｗは、前記加重値を意味し、ｐｒｅｄＳａｍｐｌｅｓＩｎｔｒａは、前記第２サンプルを意味し、ｐｒｅｄＳａｍｐｌｅｓＩｎｔｅｒは、前記第１サンプルを意味し、［ｘ］は、前記現在ブロックに含まれたサンプルのｘ軸座標を意味し、［ｙ］は、前記現在ブロックに含まれたサンプルのｙ軸座標を意味することを特徴とする、請求項７に記載のビデオ信号をデコードする装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ビデオ信号の処理方法及び装置に関し、より詳細には、ビデオ信号をエンコード又はデコードするビデオ信号処理方法及び装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
圧縮符号化とは、デジタル化した情報を通信回線を介して伝送したり、記憶媒体に適合な形態で記憶させたりするための一連の信号処理技術を意味する。圧縮符号化の対象には音声、映像、文字などがあり、特に、映像を対象に圧縮符号化を行う技術を、ビデオ映像圧縮と呼ぶ。ビデオ信号に対する圧縮符号化は、空間的な相関関係、時間的な相関関係、確率的な相関関係などを考慮して剰余情報を除去することによってなされる。しかしながら、最近の様々なメディア及びデータ伝送媒体の発展に伴い、より高効率のビデオ信号処理方法及び装置が望まれている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本開示の目的は、ビデオ信号のコーディング効率を上げることにある。
【課題を解決するための手段】
【０００４】

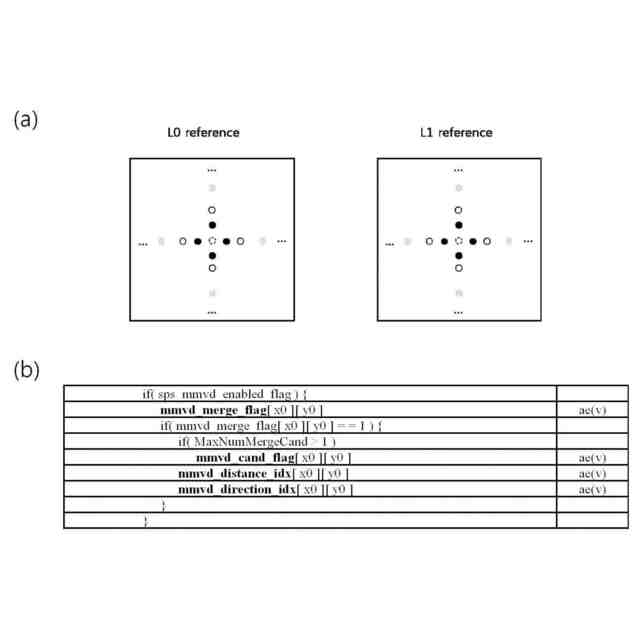

本開示の一実施例に係るビデオ信号をデコードする方法は、現在ブロックを含む上位レベルのＭＭＶＤ（ＭｅｒｇｅｗｉｔｈＭＶＤ）の使用されるか否かを示す上位レベルＭＭＶＤ活性情報（ｓｐｓ＿ｍｍｖｄ＿ｅｎａｂｌｅｄ＿ｆｌａｇ）をビットストリームからパースする段階、上位レベルＭＭＶＤ活性情報がＭＭＶＤの活性を示す場合に、現在ブロックにＭＭＶＤを使用するか否かを示すＭＭＶＤマージ情報（ｍｍｖｄ＿ｍｅｒｇｅ＿ｆｌａｇ）をビットストリームからパースする段階、ＭＭＶＤマージ情報が現在ブロックにＭＭＶＤを使用することを示す場合に、ＭＭＶＤの距離に関連した情報（ｍｍｖｄ＿ｄｉｓｔａｎｃｅ＿ｉｄｘ）及びＭＭＶＤの方向に関連した情報（ｍｍｖｄ＿ｄｉｒｅｃｔｉｏｎ＿ｉｄｘ）をパースする段階、及びＭＭＶＤの距離に関連した情報及びＭＭＶＤの方向に関連した情報に基づいてＭＭＶＤに関する情報（ｍＭｖｄＬＸ）を取得する段階を含み、ＭＭＶＤに関する情報は、－２＾１７より大きい或いは同一であり、２＾１７－１より小さい或いは同一であることを特徴とする。
【０００５】
本開示の一実施例に係るビデオ信号をデコードする方法において、上位レベルは、コーディングツリーユニット（ＣｏｄｉｎｇＴｒｅｅＵｎｉｔ）、スライス（ｓｌｉｃｅ）、タイル（ｔｉｌｅ）、タイルグループ（ｔｉｌｅｇｒｏｕｐ）、映像（ｐｉｃｔｕｒｅ）、又はシーケンス（ｓｅｑｕｅｎｃｅ）単位のいずれか１つであることを特徴とする。
【０００６】
本開示の一実施例に係るビデオ信号をデコードする方法は、現在ブロックのマージ候補リストを生成する段階、ビットストリームからパースされたマージインデックスに基づいてマージ候補リストからモーションベクトルを選択する段階、ＭＭＶＤマージ情報が現在ブロックにＭＭＶＤを使用することを示す場合に、モーションベクトルにＭＭＶＤに関する情報を足し、修正されたモーションベクトルを取得する段階、及び修正されたモーションベクトルに基づいて現在ブロックを復元する段階をさらに含み、修正されたモーションベクトルは、－２＾１７より大きい或いは同一であり、２＾１７－１より小さい或いは同一であることを特徴とする。
【０００７】
本開示の一実施例に係るビデオ信号をデコードする方法において、ＭＭＶＤに関する情報（ｍＭｖｄＬＸ）を取得する段階は、ＭＭＶＤの距離に関連した情報及びＭＭＶＤの方向に関連した情報に基づいてＭＭＶＤオフセットを取得する段階、第１参照リスト及び第２参照リストが用いられる場合に、現在ブロックを含む現在ピクチャー及び第１参照リストに基づく第１参照ピクチャー間のＰＯＣ（ＰｉｃｔｕｒｅＯｒｄｅｒＣｏｕｎｔ）の差を第１ＰＯＣ差として取得し、現在ピクチャー及び第２参照リストに基づく第２参照ピクチャー間のＰＯＣ（ＰｉｃｔｕｒｅＯｒｄｅｒＣｏｕｎｔ）の差を第２ＰＯＣ差として取得する段階、ＭＭＶＤオフセット、第１ＰＯＣ差、及び第２ＰＯＣ差のうち少なくとも１つに基づいて第１参照リストに関連した第１ＭＭＶＤに関する情報及び第２参照リストに関連した第２ＭＭＶＤに関する情報を取得する段階を含み、ＭＶＤに関する情報は、第１ＭＭＶＤに関する情報及び第２ＭＭＶＤに関する情報を含むことを特徴とする。
【０００８】
本開示の一実施例に係るビデオ信号をデコードする方法は、第１ＰＯＣ差及び第２ＰＯＣ差が同一である場合に、ＭＭＶＤオフセットを第１ＭＭＶＤに関する情報として取得し、ＭＭＶＤオフセットを第２ＭＭＶＤに関する情報として取得する段階を含むことを特徴とする。
【０００９】
本開示の一実施例に係るビデオ信号をデコードする方法は、第１ＰＯＣ差の絶対値が第２ＰＯＣ差の絶対値より大きい或いは同一である場合に、ＭＭＶＤオフセットを第１ＭＭＶＤに関する情報として取得する段階、第１参照ピクチャーがロングターム参照ピクチャーでなく、第２参照ピクチャーがロングターム参照ピクチャーでない場合に、第１ＭＭＶＤに関する情報をスケールして第２ＭＭＶＤに関する情報を取得する段階、及び第１参照ピクチャーがロングターム参照ピクチャーであるか、或いは第２参照ピクチャーがロングターム参照ピクチャーである場合に、第１ＭＭＶＤに関する情報の絶対値をスケールしないで第２ＭＭＶＤに関する情報を取得する段階を含むことを特徴とする。
【００１０】
本開示の一実施例に係るビデオ信号をデコードする方法は、第１ＰＯＣ差の絶対値が第２ＰＯＣ差の絶対値より小さい場合に、ＭＭＶＤオフセットを第２ＭＭＶＤに関する情報として取得する段階、第１参照ピクチャーがロングターム参照ピクチャーでなく、第２参照ピクチャーがロングターム参照ピクチャーでない場合に、第２ＭＭＶＤに関する情報をスケールして第１ＭＭＶＤに関する情報を取得する段階、及び第１参照ピクチャーがロングターム参照ピクチャーであるか、或いは第２参照ピクチャーがロングターム参照ピクチャーである場合に、第２ＭＭＶＤに関する情報の絶対値をスケールしないで第１ＭＭＶＤに関する情報を取得する段階を含むことを特徴とする。
（【００１１】以降は省略されています）
