公開番号2025113515
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024007709
出願日2024-01-23
発明の名称記憶装置、制御方法、およびプログラム
出願人シャープ株式会社
代理人個人,個人
主分類H04N 1/00 20060101AFI20250728BHJP(電気通信技術)
要約【課題】記憶部に記憶された複数の画像データからフォーマット画像を生成する記憶装置を提供すること。
【解決手段】制御部と記憶部とを備える記憶装置であって、前記制御部は、複数の画像データを少なくとも1以上のパターンに分類し、前記少なくとも1以上のパターンそれぞれのフォーマット画像を生成し、前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、前記少なくとも1以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を前記記憶部に記憶する記憶装置。
【選択図】図1
特許請求の範囲【請求項１】
制御部と記憶部とを備える記憶装置であって、
前記制御部は、
複数の画像データを少なくとも１以上のパターンに分類し、
前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成し、
前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、
前記少なくとも１以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を前記記憶部に記憶する記憶装置。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記複数の画像データそれぞれに含まれる罫線によるレイアウト解析、または前記複数の画像データそれぞれに対する光学文字認識によるキーワード抽出に基づいて、前記複数の画像を前記少なくとも１以上のパターンに分類する請求項1記載の記憶装置。
【請求項３】
前記制御部は、前記複数の画像データ間の各画素の統計量を用いて、前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成する請求項１記載の記憶装置
【請求項４】
前記記憶装置は、通信部をさらに備え、
前記通信部は、前記フォーマット画像を他の記憶装置に送信し、
前記制御部は、前記記憶部から前記フォーマット画像を削除する請求項１記載の記憶装置。
【請求項５】
前記記憶装置は、通信部をさらに備え、
前記制御部は、
他の画像データをパターン分類し、
前記他の画像データのパターンのフォーマット画像が前記記憶部に記憶されているか否か判定し、
前記通信部は、
前記他の画像データのパターンのフォーマット画像が前記記憶部に記憶されていないと判定された場合、前記他の画像データに含まれる罫線の座標を示す罫線座標情報を他の記憶装置に送信し、
前記罫線座標情報に適合するフォーマット画像を前記他の記憶装置から受信する請求項１記載の記憶装置。
【請求項６】
複数の画像データを少なくとも１以上のパターンに分類し、
前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成し、
前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、
前記少なくとも１以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を記憶部に記憶する、
処理を備える制御方法。
【請求項７】
コンピュータに、
複数の画像データを少なくとも１以上のパターンに分類し、
前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成し、
前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、
前記少なくとも１以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を記憶部に記憶する、
処理を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記憶装置、制御方法、およびプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
撮影条件に応じた基準画像を段階的に特定して差分データを作成して、撮影条件が異なる場合であっても伝送データが少なくする技術が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５８６１７１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スキャンした画像をＮＡＳ（Network Attached Storage）等のストレージに直接保存する機能があるが、ストレージの容量には限界があるので、ファイルサイズの削減が求められている。特許文献１には、基準画像からの差分だけを送信することでファイルサイズを削減する技術が開示されているが、タグ情報を頼りに予め準備されている基準画像を選択する必要があり、ユーザの都合で次々に追加される新規パターンに対応する事はできなかった。
【０００５】
本発明の一態様は、記憶部に記憶された複数の画像データからフォーマット画像を生成する記憶装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る記憶装置は、制御部と記憶部とを備える記憶装置であって、前記制御部は、複数の画像データを少なくとも１以上のパターンに分類し、前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成し、前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、前記少なくとも１以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を前記記憶部に記憶する。
【０００７】
本発明の一態様に係る制御方法は、複数の画像データを少なくとも１以上のパターンに分類し、前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成し、前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、前記少なくとも１以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を記憶部に記憶する、処理を備える。
【０００８】
本発明の一態様に係るプログラムは、コンピュータに、複数の画像データを少なくとも１以上のパターンに分類し、前記少なくとも１以上のパターンそれぞれのフォーマット画像を生成し、前記複数の画像データそれぞれと、前記複数の画像データそれぞれに対応するフォーマット画像と、の複数の差分画像を生成し、前記少なくとも１以上のパターンそれぞれのフォーマット画像および前記複数の差分画像を記憶部に記憶する、処理を実行させる。
【発明の効果】
【０００９】
本発明の一態様に係る記憶装置によれば、記憶部に記憶された複数の画像データからフォーマット画像を生成することができる。これにより、新たなパターンの画像データが追加されても当該画像データのフォーマット画像を生成できる。
【図面の簡単な説明】
【００１０】

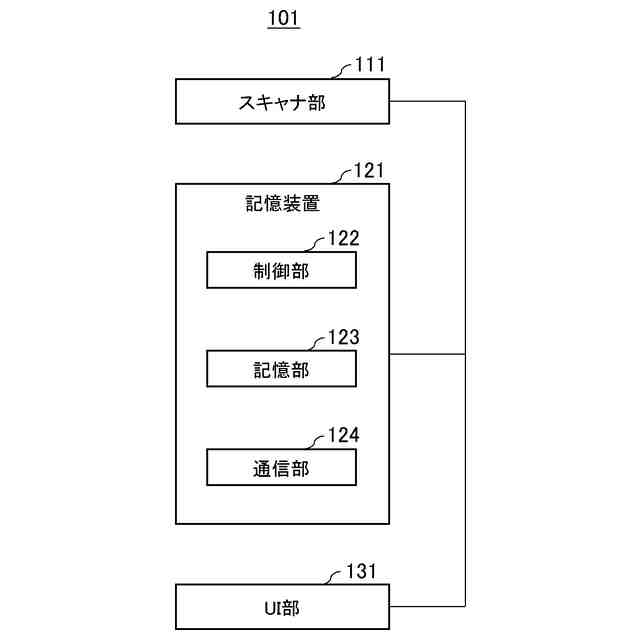

第１の実施の形態に係る画像保存システムの構成図である。

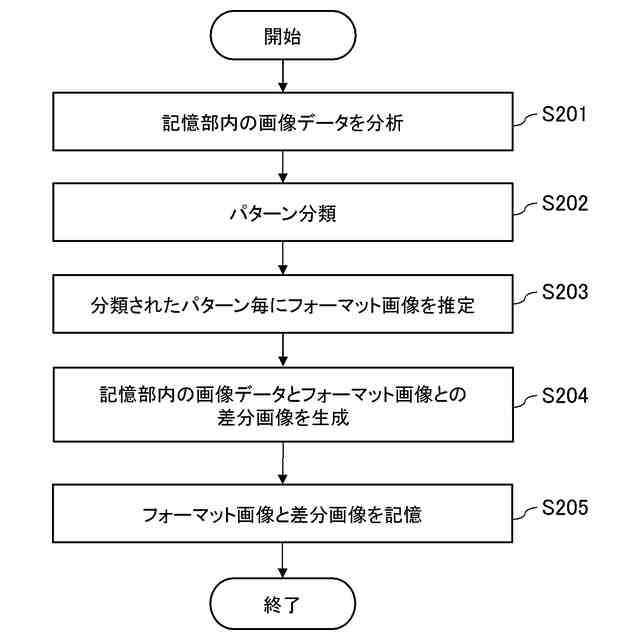

第１の実施の形態に係るフォーマット画像生成および画像保存処理のフローチャートである。

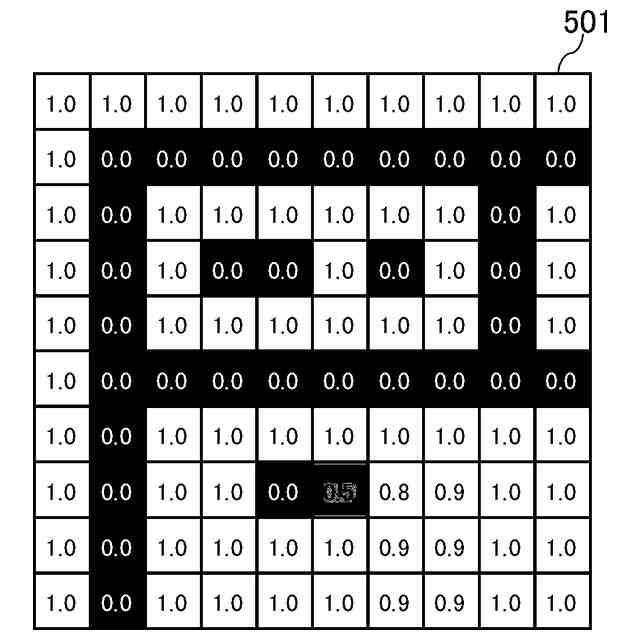

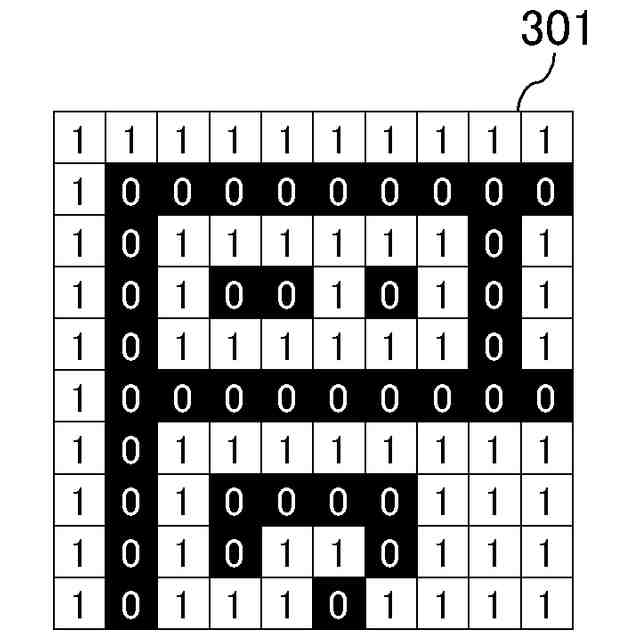

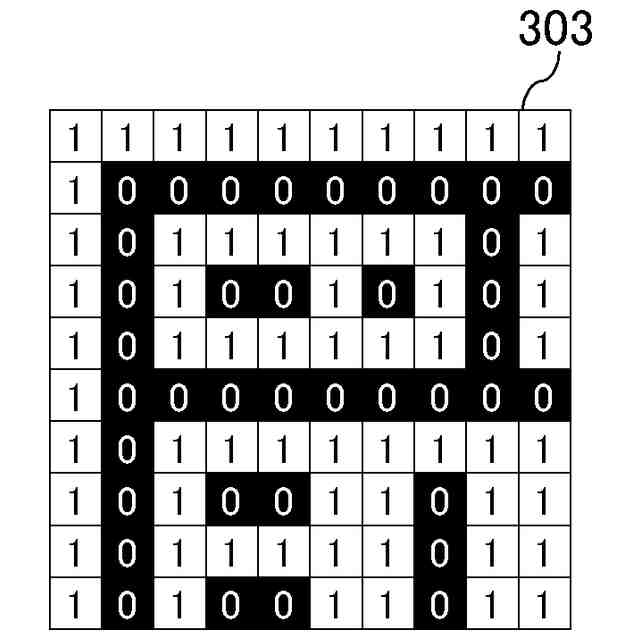

フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
フォーマット画像の生成の例を説明する図である。
差分画像を示す図である。
差分画像を示す図である。
差分画像を示す図である。
第１の実施の形態に係るフォーマット画像生成後の画像保存処理のフローチャートである。
第２の実施の形態に係る画像保存システムの構成図である。
第２の実施の形態に係るフォーマット画像の移行処理を説明する図である。
第３の実施の形態に係るフォーマット画像の取得処理を説明する図である。
【発明を実施するための形態】
