発明の名称支柱結束装置
出願人株式会社フクザワ
代理人個人,個人
主分類E04G 7/00 20060101AFI20250728BHJP(建築物)
要約【課題】少数の支柱を結束したり、任意の数の支柱を結束したりできる支柱結束装置を提供する。
【解決手段】支柱結束装置20は、第1方向D1に延び、第1方向D1に整列した複数の支柱10が載置される基部30と、基部30から第2方向D2に延びる第1支持部40と、第1支持部40と第1方向D1に間隔をあけて位置し、基部30から第2方向D2に延びる第2支持部50と、第1支持部40に支持され、基部30に載置される複数の支柱10を結束するロック位置及び基部30に載置される複数の支柱10の結束を解除するアンロック位置の間を変位するロック部80と、を備える。ロック部80は、ロック位置において、基部30に載置された第1支柱10Xを基部30とともに第2方向D2に挟むとともに、基部30に載置された複数の支柱10を第2支持部50とともに第1方向D1に挟む。
【選択図】図5
特許請求の範囲【請求項１】
円筒状をなす支柱本体と前記支柱本体に設けられる緊結部とを有し、くさび緊結式足場を構成する複数の支柱を結束する支柱結束装置であって、
第１方向に延び、前記第１方向に整列した前記複数の支柱が載置される基部と、
前記基部から前記第１方向と交差する第２方向に延びる第１支持部と、
前記第１支持部と前記第１方向に間隔をあけて位置し、前記基部から前記第２方向に延びる第２支持部と、
前記第１支持部に支持され、前記基部に載置される前記複数の支柱を結束するロック位置及び前記基部に載置される前記複数の支柱の結束を解除するアンロック位置の間を変位するロック部と、を備え、
前記基部に載置される前記複数の支柱のうち、前記第１方向において、最も前記第１支持部の近くに位置する前記支柱を第１支柱とする場合、
前記ロック部は、前記ロック位置において、前記基部に載置された前記第１支柱を前記基部とともに前記第２方向に挟むとともに、前記基部に載置された前記複数の支柱を前記第２支持部とともに前記第１方向に挟む
支柱結束装置。
続きを表示（約 910 文字）【請求項２】
前記第２支持部は、前記ロック位置に配置される前記ロック部とともに、前記基部に載置される前記複数の第１支柱を前記第２方向に挟む押さえ面を有し、
前記押さえ面は、前記支柱本体の外径に応じた円弧状をなしている
請求項１に記載の支柱結束装置。
【請求項３】
前記第１支持部は、
前記第２方向を軸方向とする円筒状をなし、
周方向に延びる周溝を有し、
前記ロック部は、前記周溝に挿入するガイド軸を有し、
前記ガイド軸が前記周溝に沿って移動することにより、前記ロック部は、前記ロック位置及び前記アンロック位置の間を前記第２方向に延びる軸線回りに回転する
請求項１又は請求項２に記載の支柱結束装置。
【請求項４】
前記ロック部の回転方向のうち、前記アンロック位置から前記ロック位置に向かう回転方向をロック方向とした場合、
前記第１支持部は、前記周溝の前記ロック方向における端部から前記第１支持部の先端に向かって延びる第１規制溝を有する
請求項３に記載の支柱結束装置。
【請求項５】
前記ロック部の回転方向のうち、前記ロック位置から前記アンロック位置に向かう回転方向をアンロック方向とした場合、
前記第１支持部は、前記周溝の前記アンロック方向における端部から前記第１支持部の基端に向かって延びる第２規制溝を有する
請求項３に記載の支柱結束装置。
【請求項６】
前記第２支持部は、
前記第２方向を長手方向とする柱状部と、前記基部に対して揺動可能に連結される連結部と、地面に接地する接地部と、を有し、
前記第１方向における前記第１支持部と前記第２支持部の柱状部との間をなす距離を幅としたとき、第１位置及び前記第１位置よりも前記幅が広い第２位置の間を揺動可能であり、
前記接地部が前記地面に接地する場合には前記第１位置に配置され、前記接地部が前記地面から離れる場合には前記第２位置に配置される
請求項１又は請求項２に記載の支柱結束装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、支柱結束装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１には、仮設足場を構成する複数の支柱を結束するための支柱結束装置が記載されている。支柱結束装置は、基部と、基部の長手方向における両端部から上方に延びる２つの側部と、２つの側部の先端同士を連結する蓋部と、を備える。つまり、支柱結束装置は、基部と２つの側部と蓋部とによって枠状をなしている。そして、支柱結束装置は、２つの側部の間であって基部の上に積層された複数の支柱を蓋部で覆うことにより、複数の支柱を結束している。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－７９９１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような支柱結束装置は、数多くの支柱を結束することには向いているが、少数又は任意の数の支柱を結束することには向いていない。
【課題を解決するための手段】
【０００５】
上記課題を解決する支柱結束装置は、円筒状をなす支柱本体と前記支柱本体に設けられる緊結部とを有し、くさび緊結式足場を構成する複数の支柱を結束する支柱結束装置であって、第１方向に延び、前記第１方向に整列した前記複数の支柱が載置される基部と、前記基部から前記第１方向と交差する第２方向に延びる第１支持部と、前記第１支持部と前記第１方向に間隔をあけて位置し、前記基部から前記第２方向に延びる第２支持部と、前記第１支持部に支持され、前記基部に載置される前記複数の支柱を結束するロック位置及び前記基部に載置される前記複数の支柱の結束を解除するアンロック位置の間を変位するロック部と、を備え、前記基部に載置される前記複数の支柱のうち、前記第１方向において、最も前記第１支持部の近くに位置する前記支柱を第１支柱とする場合、前記ロック部は、前記ロック位置において、前記基部に載置された前記第１支柱を前記基部とともに前記第２方向に挟むとともに、前記基部に載置された前記複数の支柱を前記第２支持部とともに前記第１方向に挟む。
【発明の効果】
【０００６】
支柱結束装置は、少数の支柱を結束したり、任意の数の支柱を結束したりできる。
【図面の簡単な説明】
【０００７】

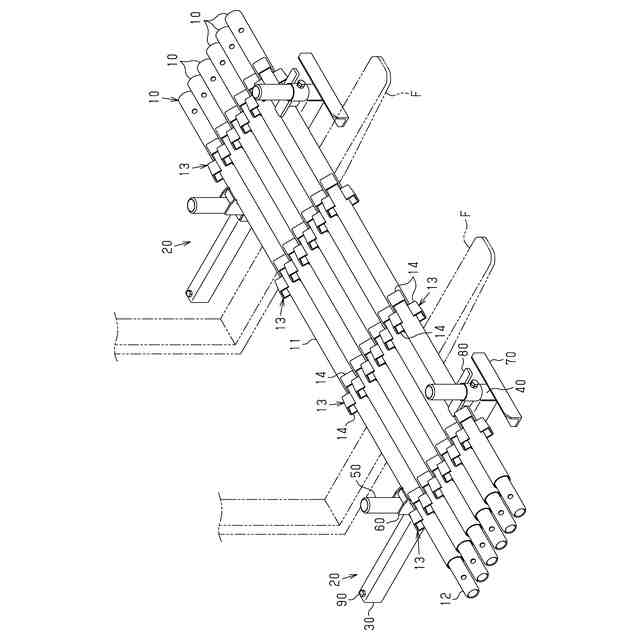

図１は、支柱結束装置に結束される複数の支柱を示す斜視図である。

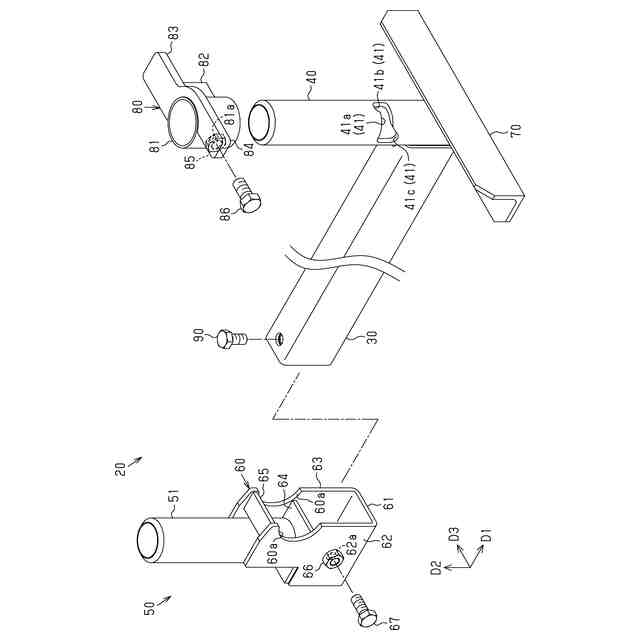

図２は、支柱結束装置の分解斜視図である。

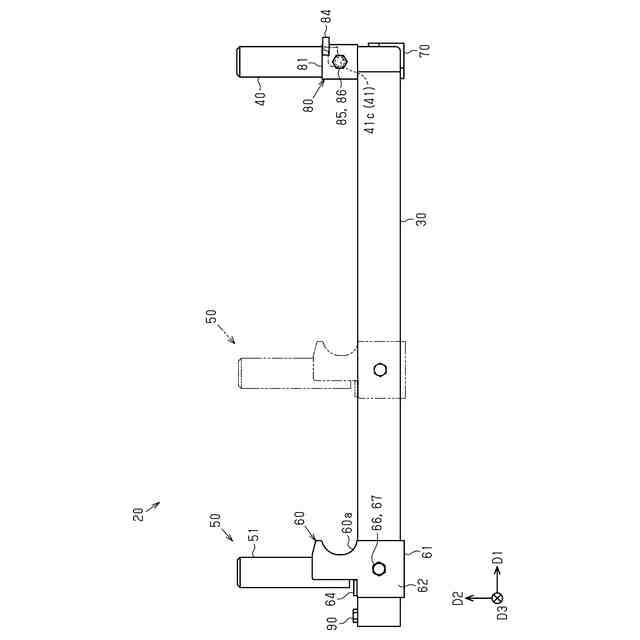

図３は、複数の支柱を載置する前の支柱結束装置の正面図である。

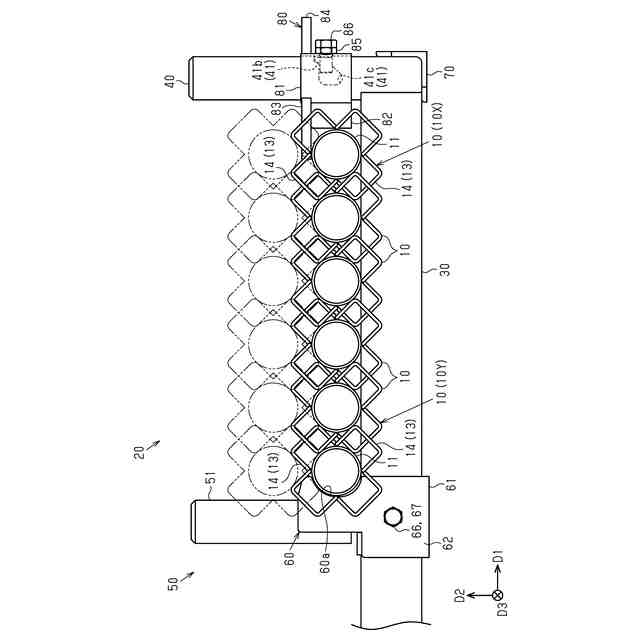

図４は、複数の支柱を載置するときの支柱結束装置の正面図である。

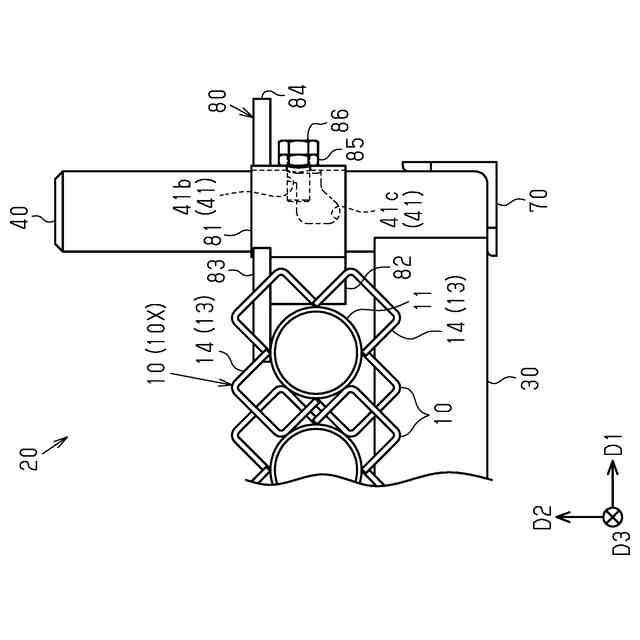

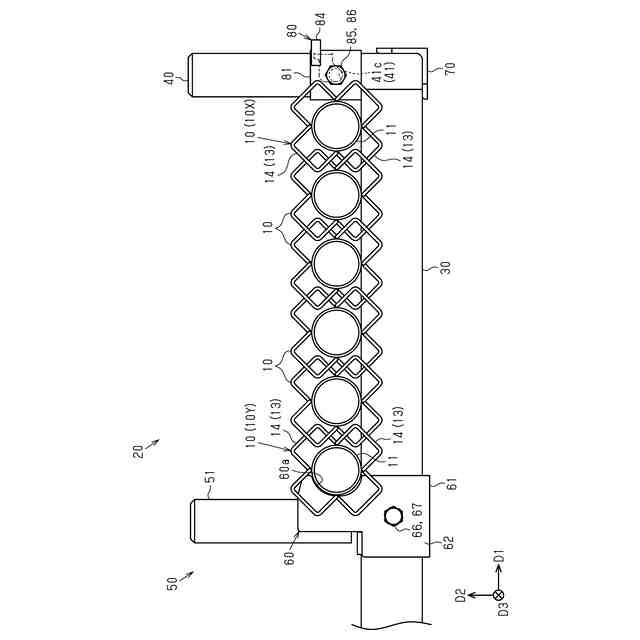

図５は、複数の支柱を結束するときの支柱結束装置の正面図である。
図６は、支柱結束装置に結束される複数の支柱を運搬するときの様子を示す部分正面図である。
図７は、第１の変更例の支柱結束装置の部分正面図である。

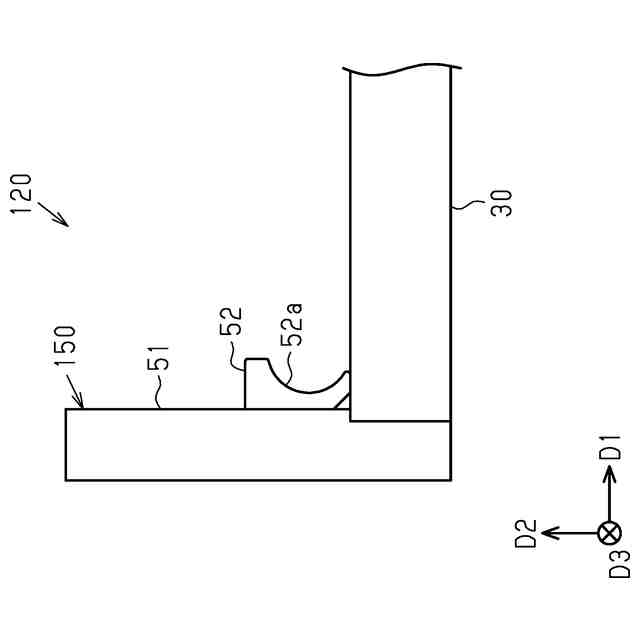

図８は、第２の変更例の支柱結束装置の部分正面図である。

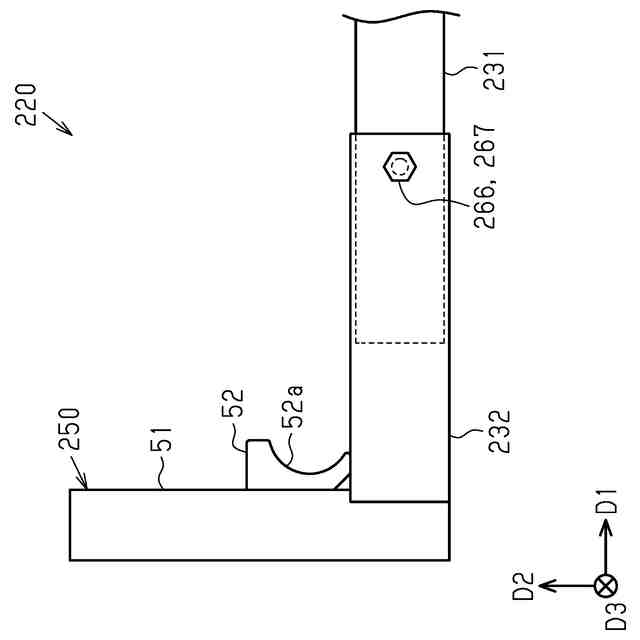

図９は、第３の変更例の支柱結束装置の部分正面図である。

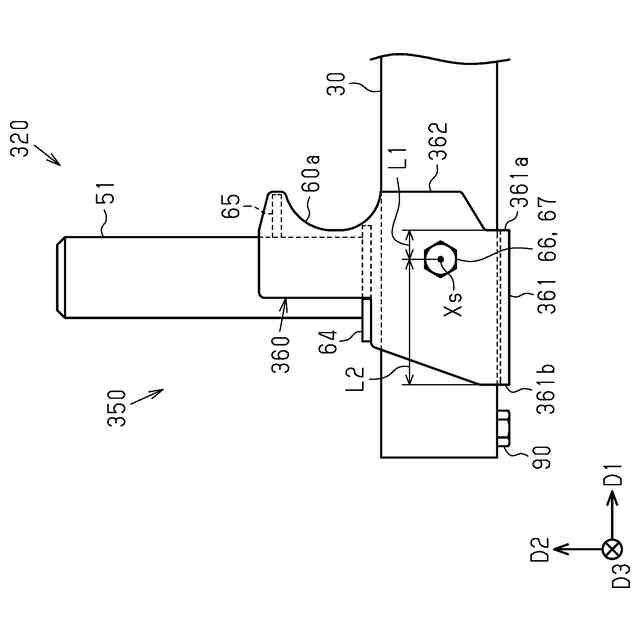

図１０は、第３の変更例の支柱結束装置の部分分解斜視図である。
図１１は、第３の変更例の支柱結束装置の作用を説明する部分断面図である。
図１２は、第３の変更例の支柱結束装置の作用を説明する部分断面図である。
【発明を実施するための形態】
【０００８】
以下、支柱結束装置の一実施形態について説明する。
図１は、複数の支柱１０と、複数の支柱１０を結束する２つの支柱結束装置２０と、を図示している。
【０００９】
＜支柱１０の構成＞
図１に示すように、支柱１０は、支柱本体１１と、円筒状をなす挿入部１２と、支柱本体１１の軸方向に間隔をあけて配置される複数の緊結部１３と、を備える。支柱１０は、手すり及びブラケットなどの足場構成部品とともに、くさび緊結式足場を構成するための構成である。このため、支柱１０は、軽量かつ剛性の高い金属材料によって構成されることが好ましい。
【００１０】
支柱本体１１と挿入部１２とは、同じ方向を軸方向とする円筒状をなしている。支柱本体１１の内径は、挿入部１２の外径よりも僅かに大きくなっている。挿入部１２は、支柱本体１１の軸方向における一方の端部から延びている。複数の緊結部１３は、支柱本体１１の軸方向に対して等間隔に位置している。複数の緊結部１３は、支柱本体１１に対して強固に固定されている。本実施形態の支柱１０において、緊結部１３は、支柱本体１１の周方向に対して等間隔に位置する４つのポケット金具１４を有する。支柱本体１１の周方向において、４つのポケット金具１４の形成間隔は９０°である。４つのポケット金具１４のうち、支柱本体１１の径方向に隣り合う２つのポケット金具１４は、支柱本体１１の軸方向における位置がずれている。ポケット金具１４は、足場構成部品のくさびが挿入される部位である。なお、支柱１０の直径及び長さなどの仕様は、支柱１０を製造するメーカによって異なることがある。
