公開番号2025113838
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024008211
出願日2024-01-23
発明の名称コンバイン
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01F 12/54 20060101AFI20250728BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】扱胴の右側方に設けた2番処理胴の後側に排塵処理胴を設け、扱胴の後方に排塵ファンを設け、揺動選別棚や排塵処理胴の後方に排藁処理装置を設けたコンバインがある。然しながら、排藁処理装置にて細断された藁屑の一部が排塵処理胴の処理胴出口付近に溜まり、穀粒が揺動選別棚に戻ることを妨げることがある。そこで、排藁処理装置にて細断された藁屑を機外に適正に落下させ、排藁の詰まりにより穀粒の移動が妨げられないコンバインを提供する。
【解決手段】脱穀装置6の脱穀処理された穀粒と夾雑物を選別する揺動選別棚36にて選別された穀粒と夾雑物の混合物を処理して穀粒を揺動選別棚36に戻し、夾雑物を機外に排出する排塵処理胴45を設け、該排塵処理胴45の穀粒を揺動選別棚36に戻す処理胴出口45aに排藁処理装置9で細断された排藁の移動を規制して機外に落下させる規制板50を設ける。
【選択図】図9

特許請求の範囲【請求項１】
走行装置（４）、刈取装置（１５）、脱穀装置（６）及び排藁処理装置（９）を装備するコンバインにおいて、脱穀装置（６）の脱穀処理された穀粒と夾雑物を選別する揺動選別棚（３６）にて選別された穀粒と夾雑物の混合物を処理して穀粒を揺動選別棚（３６）に戻し、夾雑物を機外に排出する排塵処理胴（４５）を設け、該排塵処理胴（４５）の穀粒を揺動選別棚（３６）に戻す処理胴出口（４５ａ）に排藁処理装置（９）で細断された排藁の移動を規制して機外に落下させる規制板（５０）を設けたことを特徴とするコンバイン。
続きを表示（約 500 文字）【請求項２】
規制板（５０）の下端部が揺動選別棚（３６）の後部より機体後側で、扱胴（３１）の後方に設けた排塵ファン（４６）の排風を案内する下部ガイド（４６ａ）よりも機体前側に位置し、規制板（５０）の下端部が揺動選別棚（３６）の上端部よりも機体上側で、排塵処理胴（４５）の処理胴出口（４５ａ）の下端部よりも機体下側に位置し、且つ、規制板（５０）の扱胴（３１）側の左右一側端部が背面視で排塵ファン（４６）の下部ガイド（４６ａ）と重複する位置に配置したことを特徴とする請求項１に記載のコンバイン。
【請求項３】
規制板（５０）を着脱自在、且つ、上下位置変更自在に設けたことを特徴とする請求項２に記載のコンバイン。
【請求項４】

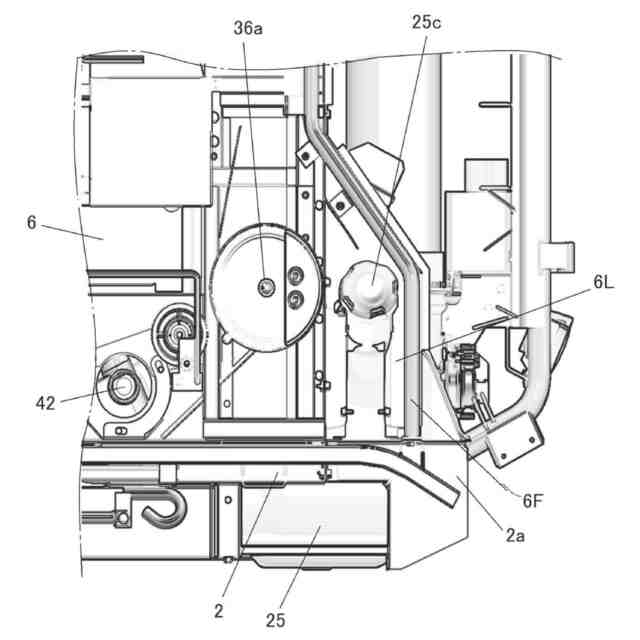

脱穀装置（６）の後側下部に燃料タンク（２５）を設け、脱穀装置（６）の左右側板（６Ｌ，６Ｒ）の下部側から燃料タンク（２５）を左右側方に突出し、左側板（６Ｌ）の外側に燃料タンク（２５）と一体形成した給油口（２５ｃ）を設け、右側板（６Ｒ）の外側にエアブリーザ（２５ｂ）を設けたことを特徴とする請求項１～請求項３の何れか１項に記載のコンバイン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、刈取装置によって刈取られた穀桿を脱穀する脱穀装置を装備したコンバインに関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、扱胴の右側方に設けた２番処理胴の後側に排塵処理胴を設け、扱胴の後方に排塵ファンを設け、揺動選別棚や排塵処理胴の後方に排藁処理装置を設けたコンバインがある（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２０６０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のコンバインによると、機外に排出される排藁に穀粒が混ざりにくくなり収量ロスが抑えられ、揺動選別棚や排塵処理胴の後方に設けた排藁処理装置にて排藁を裁断して排出することができる。然しながら、排藁処理装置にて細断された藁屑の一部が排塵処理胴の処理胴出口付近に溜まり、穀粒が揺動選別棚に戻ることを妨げるような事態が発生する恐れがある。
【０００５】
そこで、本発明は、排藁処理装置にて細断された藁屑を機外に適正に落下させ、排藁の詰まりにより穀粒の移動が妨げられないコンバインを提供する。
【課題を解決するための手段】
【０００６】
請求項１記載の発明は、走行装置４、刈取装置１５、脱穀装置６及び排藁処理装置９を装備するコンバインにおいて、脱穀装置６の脱穀処理された穀粒と夾雑物を選別する揺動選別棚３６にて選別された穀粒と夾雑物の混合物を処理して穀粒を揺動選別棚３６に戻し、夾雑物を機外に排出する排塵処理胴４５を設け、該排塵処理胴４５の穀粒を揺動選別棚３６に戻す処理胴出口４５ａに排藁処理装置９で細断された排藁の移動を規制して機外に落下させる規制板５０を設けたコンバインである。
【０００７】
請求項１記載の発明によれば、排塵処理胴４５の処理胴出口４５ａを塞ぐ排藁を取り除く作業が不要となり、収穫作業が中断されず、作業能率の向上が図れる。
【０００８】
請求項２記載の発明は、規制板５０の下端部が揺動選別棚３６の後部より機体後側で、扱胴３１の後方に設けた排塵ファン４６の排風を案内する下部ガイド４６ａよりも機体前側に位置し、規制板５０の下端部が揺動選別棚３６の上端部よりも機体上側で、排塵処理胴４５の処理胴出口４５ａの下端部よりも機体下側に位置し、且つ、規制板５０の扱胴３１側の左右一側端部が背面視で排塵ファン４６の下部ガイド４６ａと重複する位置に配置した請求項１に記載のコンバインである。
【０００９】
請求項２記載の発明によれば、規制板５０が排塵処理胴４５の処理胴出口４５ａを塞がない位置に配置されることで、揺動選別棚３６に穀粒が確実に戻されて、穀粒が脱穀装置６内に留まることを防止できる。
【００１０】
請求項３記載の発明は、規制板５０を着脱自在、且つ、上下位置変更自在に設けた請求項２に記載のコンバインである。
（【００１１】以降は省略されています）
