特許ウォッチ

公開番号2025114197
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008725
出願日2024-01-24
発明の名称電動圧縮機
出願人株式会社豊田自動織機
代理人個人,個人
主分類F04B 39/00 20060101AFI20250729BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】高圧ハーネス及び低圧ハーネスを、ブラケットを介してハウジングに安定的に支持すること。
【解決手段】第1取付板部41は、固定板部31の第1端31aから折り曲げられてハウジング11から離間するように延在している。第2取付板部51は、第1取付板部41から折り曲げられて固定板部31の第2端31bに近付くように延在している。したがって、固定板部31及び第1取付板部41によって、第2取付板部51の強度が確保され易くなっている。固定板部31及び第2取付板部51は、第1取付板部41から折り曲げられているため、固定板部31及び第2取付板部51が第1取付板部41に対するリブとしての機能を発揮する。

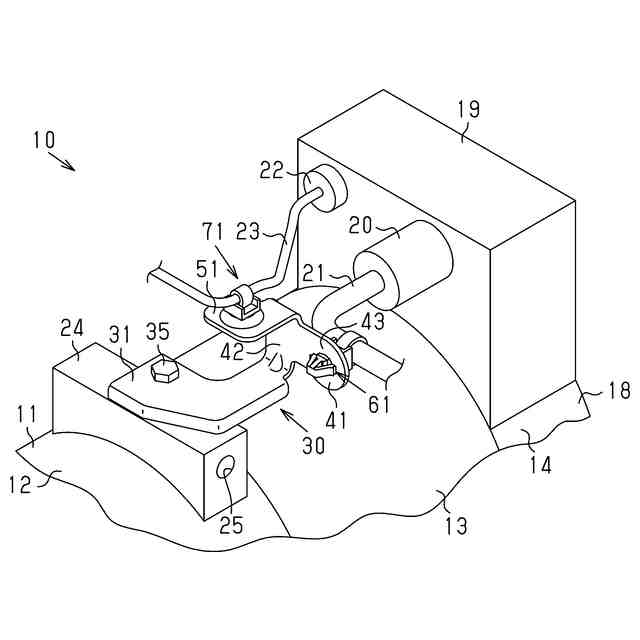

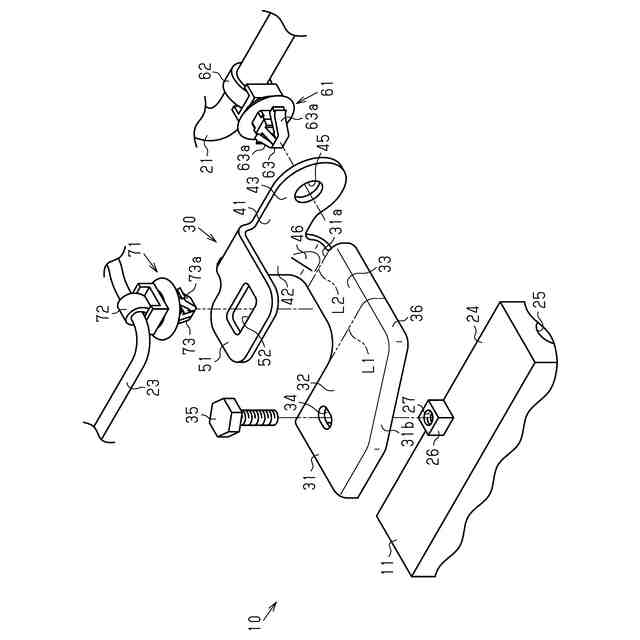

【選択図】図4
特許請求の範囲【請求項１】
流体を圧縮する圧縮部と、
前記圧縮部を駆動するモータと、
前記モータを駆動するインバータと、
前記圧縮部、前記モータ、及び前記インバータを収容するハウジングと、
前記ハウジングに設けられるとともに前記インバータに電気的に接続されている高圧コネクタと、
前記ハウジングに設けられるとともに前記インバータに電気的に接続されている低圧コネクタと、
前記ハウジングに固定されるブラケットと、を備え、
前記高圧コネクタに接続される高圧ハーネス、及び前記低圧コネクタに接続される低圧ハーネスが、前記ブラケットを介して前記ハウジングに支持されている電動圧縮機であって、
前記ブラケットは、
前記ハウジングに固定される固定板部と、
前記高圧ハーネスが取り付けられる第１取付板部と、
前記低圧ハーネスが取り付けられる第２取付板部と、を有し、

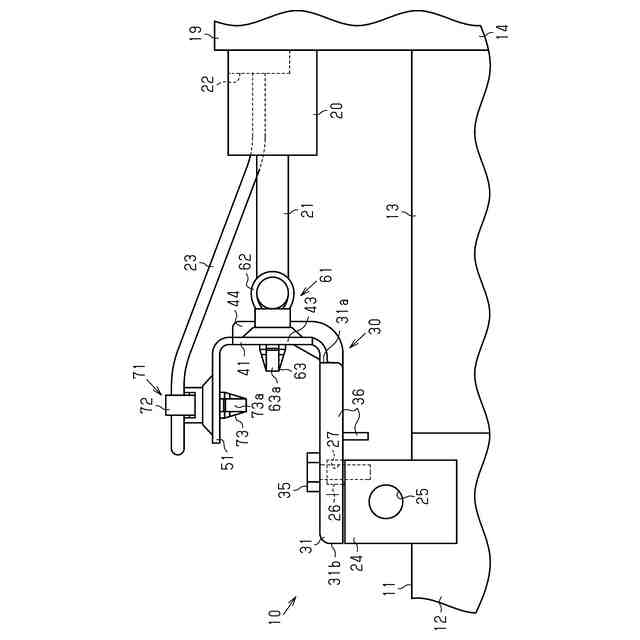

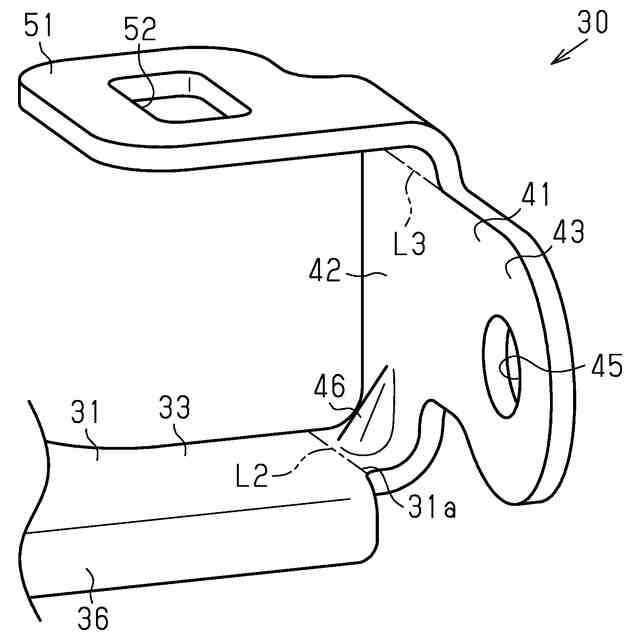

前記第１取付板部は、前記固定板部の第１端から折り曲げられて前記ハウジングから離間するように延在し、
前記第２取付板部は、前記第１取付板部から折り曲げられて前記固定板部の第２端に近付くように延在していることを特徴とする電動圧縮機。
続きを表示（約 890 文字）【請求項２】
前記第１取付板部は、前記高圧ハーネスを保持する第１保持クリップを係止可能に構成された第１係止孔を有し、
前記第２取付板部は、前記低圧ハーネスを保持する第２保持クリップを係止可能に構成された第２係止孔を有し、
前記第１係止孔は、前記高圧ハーネスが前記第１取付板部における前記固定板部とは反対側に位置する面に配置されるように前記第１保持クリップを係止し、
前記第２係止孔は、前記低圧ハーネスが前記第２取付板部における前記固定板部とは反対側に位置する面に配置されるように前記第２保持クリップを係止することを特徴とする請求項１に記載の電動圧縮機。
【請求項３】
前記第１取付板部は、
前記固定板部と前記第２取付板部とを接続するとともに前記高圧コネクタと対向する位置に配置される接続部と、
前記接続部から前記固定板部及び前記第２取付板部それぞれに対して離間する方向へ延びるとともに前記第１係止孔が形成されている延在部と、を有し、
前記第１係止孔は、前記高圧ハーネスが前記高圧コネクタから前記接続部に向かって延在するとともに前記延在部に沿って延在するように屈曲した状態で前記第１取付板部に対して配置されるように前記第１保持クリップを係止することを特徴とする請求項２に記載の電動圧縮機。
【請求項４】
前記ブラケットは、前記固定板部の側部を折り曲げることにより形成される固定板部リブを有していることを特徴とする請求項１～請求項３のいずれか一項に記載の電動圧縮機。
【請求項５】
前記ブラケットは、前記第１取付板部の側部を折り曲げることにより形成される第１取付板部リブを有していることを特徴とする請求項１～請求項３のいずれか一項に記載の電動圧縮機。
【請求項６】

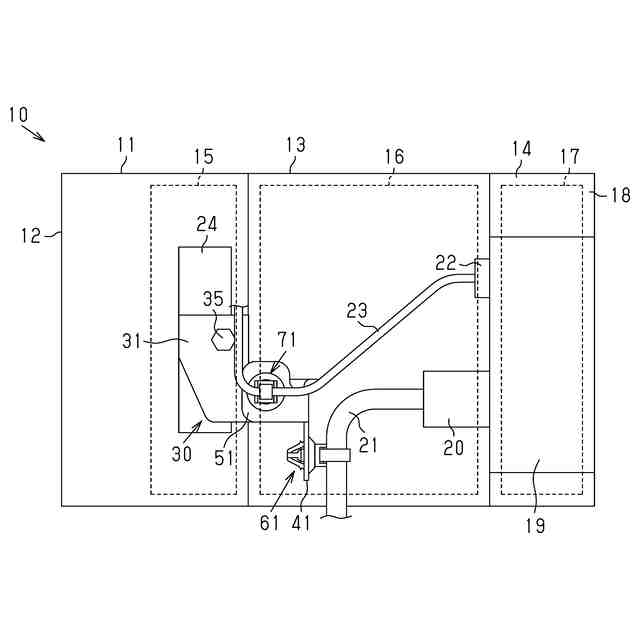

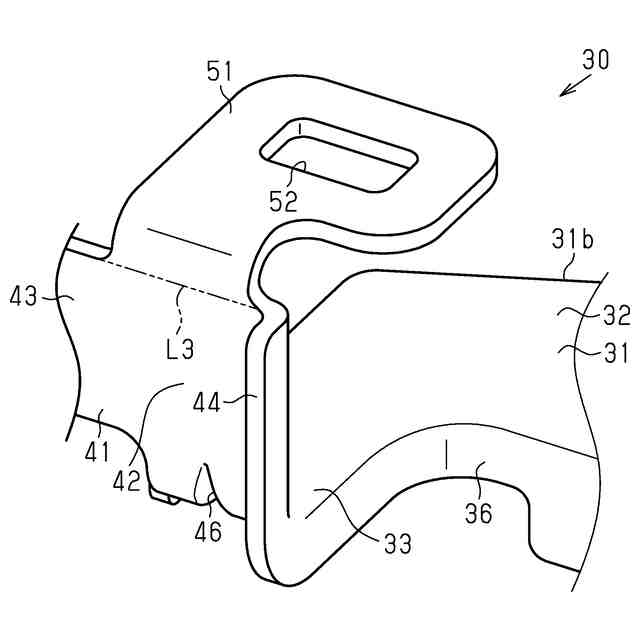

前記ブラケットは、前記第１取付板部における前記固定板部に対する屈曲部分の一部を凹ませることにより形成される補強リブを有していることを特徴とする請求項１～請求項３のいずれか一項に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動圧縮機に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電動圧縮機は、圧縮部と、モータと、インバータと、ハウジングと、を備えている。圧縮部は、流体を圧縮する。モータは、圧縮部を駆動する。インバータは、モータを駆動する。ハウジングは、圧縮部、モータ、及びインバータを収容する。電動圧縮機は、高圧コネクタと、低圧コネクタと、を備えている。高圧コネクタは、ハウジングに設けられている。高圧コネクタは、インバータに電気的に接続されている。低圧コネクタは、ハウジングに設けられている。低圧コネクタは、インバータに電気的に接続されている。また、例えば特許文献１のように、電動圧縮機は、ブラケットを備えている。ブラケットは、ハウジングに固定されている。そして、高圧コネクタに接続される高圧ハーネス、及び低圧コネクタに接続される低圧ハーネスが、ブラケットを介してハウジングに支持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５０９９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、このような電動圧縮機においては、高圧ハーネス及び低圧ハーネスを、ブラケットを介してハウジングに安定的に支持することが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する電動圧縮機は、流体を圧縮する圧縮部と、前記圧縮部を駆動するモータと、前記モータを駆動するインバータと、前記圧縮部、前記モータ、及び前記インバータを収容するハウジングと、前記ハウジングに設けられるとともに前記インバータに電気的に接続されている高圧コネクタと、前記ハウジングに設けられるとともに前記インバータに電気的に接続されている低圧コネクタと、前記ハウジングに固定されるブラケットと、を備え、前記高圧コネクタに接続される高圧ハーネス、及び前記低圧コネクタに接続される低圧ハーネスが、前記ブラケットを介して前記ハウジングに支持されている電動圧縮機であって、前記ブラケットは、前記ハウジングに固定される固定板部と、前記高圧ハーネスが取り付けられる第１取付板部と、前記低圧ハーネスが取り付けられる第２取付板部と、を有し、前記第１取付板部は、前記固定板部の第１端から折り曲げられて前記ハウジングから離間するように延在し、前記第２取付板部は、前記第１取付板部から折り曲げられて前記固定板部の第２端に近付くように延在している。
【０００６】
これによれば、固定板部及び第１取付板部によって、第２取付板部の強度が確保され易くなっている。したがって、低圧ハーネスをブラケットを介してハウジングに安定的に支持することができる。また、固定板部及び第２取付板部は、第１取付板部から折り曲げられているため、固定板部及び第２取付板部が第１取付板部に対するリブとしての機能を発揮する。その結果、第１取付板部の強度が確保され易くなっている。したがって、低圧ハーネスに比べて重量が大きい高圧ハーネスをブラケットを介してハウジングに安定的に支持することができる。以上により、高圧ハーネス及び低圧ハーネスを、ブラケットを介してハウジングに安定的に支持することができる。
【０００７】
上記電動圧縮機において、前記第１取付板部は、前記高圧ハーネスを保持する第１保持クリップを係止可能に構成された第１係止孔を有し、前記第２取付板部は、前記低圧ハーネスを保持する第２保持クリップを係止可能に構成された第２係止孔を有し、前記第１係止孔は、前記高圧ハーネスが前記第１取付板部における前記固定板部とは反対側に位置する面に配置されるように前記第１保持クリップを係止し、前記第２係止孔は、前記低圧ハーネスが前記第２取付板部における前記固定板部とは反対側に位置する面に配置されるように前記第２保持クリップを係止するとよい。
【０００８】
これによれば、第１係止孔が第１保持クリップを係止するだけで、高圧ハーネスを第１取付板部に取り付けることができるとともに、第２係止孔が第２保持クリップを係止するだけで、低圧ハーネスを第２取付板部に取り付けることができる。そして、高圧ハーネスが第１取付板部における固定板部とは反対側に位置する面に配置されるとともに、低圧ハーネスが第２取付板部における固定板部とは反対側に位置する面に配置されている。したがって、高圧ハーネス及び低圧ハーネスが干渉すること無く、高圧ハーネス及び低圧ハーネスを、ブラケットを介してハウジングに安定的に支持することができる。
【０００９】
上記電動圧縮機において、前記第１取付板部は、前記固定板部と前記第２取付板部とを接続するとともに前記高圧コネクタと対向する位置に配置される接続部と、前記接続部から前記固定板部及び前記第２取付板部それぞれに対して離間する方向へ延びるとともに前記第１係止孔が形成されている延在部と、を有し、前記第１係止孔は、前記高圧ハーネスが前記高圧コネクタから前記接続部に向かって延在するとともに前記延在部に沿って延在するように屈曲した状態で前記第１取付板部に対して配置されるように前記第１保持クリップを係止するとよい。
【００１０】
これによれば、例えば、第１係止孔が接続部に形成されている場合に比べると、高圧コネクタと第１係止孔との間の距離を長くすることができる。したがって、高圧ハーネスを、高圧コネクタから接続部に向かって延在させるとともに延在部に沿って延在するように屈曲した状態で第１取付板部に対して配置させ、第１保持クリップを第１係止孔に係止させ易くなる。よって、高圧ハーネスの取り回しを良好なものとすることができる。
（【００１１】以降は省略されています）
