公開番号2025135792
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033757
出願日2024-03-06
発明の名称キャパシタモジュールユニット
出願人株式会社豊田自動織機
代理人個人,個人
主分類H01G 11/10 20130101AFI20250911BHJP(基本的電気素子)
要約【課題】バスバーの誤組付けによる短絡の発生を抑制できるキャパシタモジュールユニットを提供すること。

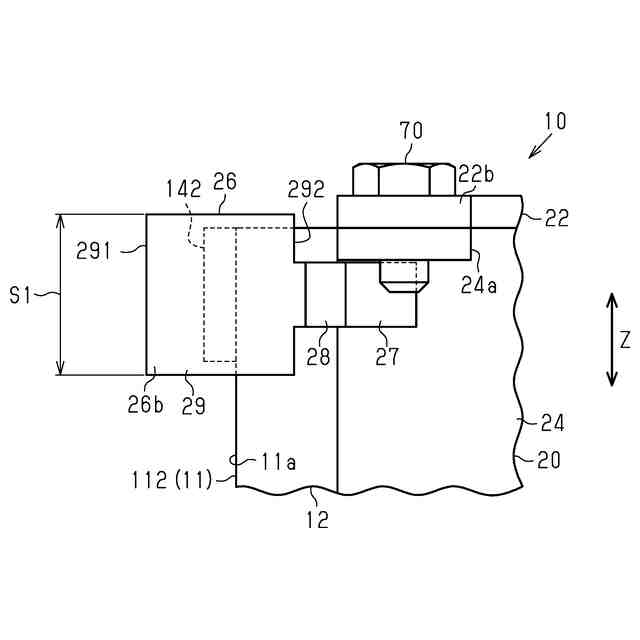

【解決手段】キャパシタモジュールユニット10は、長手方向Xにおいて、第2キャパシタモジュール112の第2正極電極142よりも外側に位置し、かつ電極配置面11aに直交する方向において第2正極電極142よりも突出する誤組付抑制部29を有する。

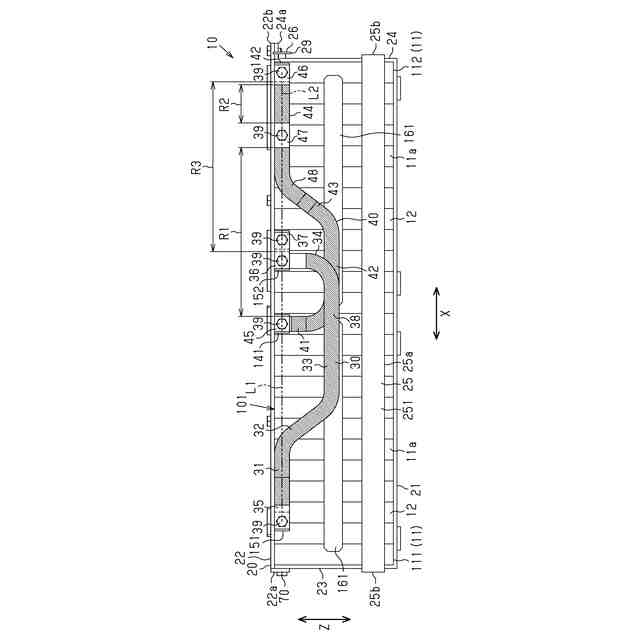

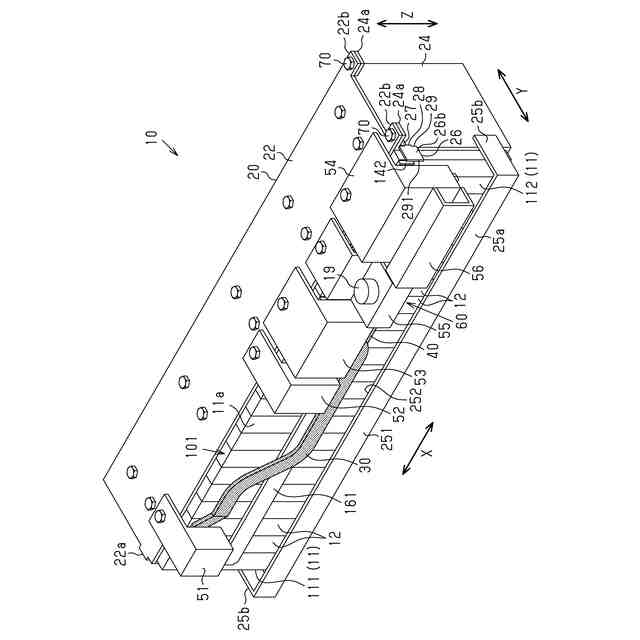

【選択図】図2
特許請求の範囲【請求項１】
一面に電極配置面を有し、かつ前記電極配置面に正極電極及び負極電極が配置されたキャパシタモジュールを複数備えるとともに、複数の前記キャパシタモジュールを電気的に並列接続して形成されたキャパシタと、
複数の前記キャパシタモジュールの前記正極電極を電気的に接続する正極バスバーと、
複数の前記キャパシタモジュールの前記負極電極を電気的に接続する負極バスバーと、を有し、
前記キャパシタにおいて、複数の前記キャパシタモジュールは、前記電極配置面を同一方向に向けて配置されるとともに、前記キャパシタモジュールの長手方向に並べて配置され、
前記長手方向に並ぶ２つの前記キャパシタモジュールのうちの一方を第１キャパシタモジュールとするとともに他方を第２キャパシタモジュールとすると、
前記正極バスバーは、
前記第１キャパシタモジュールの前記正極電極と接続される第１正極用接続部と、前記第２キャパシタモジュールの前記正極電極と接続される第２正極用接続部と、サービスプラグを含む配電部と電気的に接続される外部接続部と、を有するとともに、前記第１正極用接続部、前記第２正極用接続部、及び前記外部接続部を除いて前記正極バスバーを被覆する絶縁層を有し、
前記外部接続部及び前記第２正極用接続部は、前記正極バスバーにおいて前記第２キャパシタモジュールの長手方向に延在する部位に離間して配置されているキャパシタモジュールユニットであって、
前記長手方向において、前記第２キャパシタモジュールの前記正極電極よりも外側に位置し、かつ前記電極配置面に直交する方向において前記第２キャパシタモジュールの前記正極電極よりも突出する誤組付抑制部を有することを特徴とするキャパシタモジュールユニット。
続きを表示（約 570 文字）【請求項２】
前記誤組付抑制部は、前記長手方向に対する直交方向に寸法を有する板状であり、当該直交方向への前記誤組付抑制部の寸法は、前記第２キャパシタモジュールの前記正極電極における前記直交方向への寸法より大きい請求項１に記載のキャパシタモジュールユニット。
【請求項３】
前記正極電極及び前記負極電極を外部に露出させつつ前記キャパシタを外面側から保持するカバーブラケットを有し、
前記誤組付抑制部には溶接部が一体に設けられ、前記溶接部は、前記カバーブラケットに溶接されている請求項１又は請求項２に記載のキャパシタモジュールユニット。
【請求項４】
前記カバーブラケットは、前記電極配置面の一部を覆うフロントカバーを含み、
前記長手方向に対する直交方向から前記キャパシタモジュールユニットを見た平面視では、前記誤組付抑制部は、前記フロントカバーの表面と前記正極電極との間に位置している請求項３に記載のキャパシタモジュールユニット。
【請求項５】
前記誤組付抑制部と前記溶接部との間には、前記溶接部から延出し、かつ前記誤組付抑制部に一体の延出部が設けられ、前記延出部は、前記溶接部及び前記誤組付抑制部に対し屈曲している請求項３に記載のキャパシタモジュールユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キャパシタモジュールユニットに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば、特許文献１に開示のキャパシタモジュールユニットは、２つのキャパシタモジュールと、キャパシタモジュールを固定するカバーと、２つのキャパシタモジュールを電気的に接続する第１バスバー及び第２バスバーと、を有する。キャパシタモジュールは、第１側面及び第２側面を幅方向の両端に有するとともに、カバーは、第１側面及び第２側面を覆っていない。キャパシタモジュールの電極配置面となる第１側面には、正極及び負極が配置されている。負極バスバーである第１バスバーは、２つのキャパシタモジュールの第１側面に沿って配置されるとともに、負極同士を接続する。正極バスバーである第２バスバーは、２つのキャパシタモジュールの第１側面に沿って配置されるとともに、正極同士を接続する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１２３１３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示のキャパシタモジュールユニットのように、キャパシタモジュールの電極配置面に正極及び負極といった電極が露出しているキャパシタモジュールユニットでは、バスバーの誤組付けによって短絡が発生しやすい。
【課題を解決するための手段】
【０００５】
上記問題点を解決するためのキャパシタモジュールユニットは、一面に電極配置面を有し、かつ前記電極配置面に正極電極及び負極電極が配置されたキャパシタモジュールを複数備えるとともに、複数の前記キャパシタモジュールを電気的に並列接続して形成されたキャパシタと、複数の前記キャパシタモジュールの前記正極電極を電気的に接続する正極バスバーと、複数の前記キャパシタモジュールの前記負極電極を電気的に接続する負極バスバーと、を有し、前記キャパシタにおいて、複数の前記キャパシタモジュールは、前記電極配置面を同一方向に向けて配置されるとともに、前記キャパシタモジュールの長手方向に並べて配置され、前記長手方向に並ぶ２つの前記キャパシタモジュールのうちの一方を第１キャパシタモジュールとするとともに他方を第２キャパシタモジュールとすると、前記正極バスバーは、前記第１キャパシタモジュールの前記正極電極と接続される第１正極用接続部と、前記第２キャパシタモジュールの前記正極電極と接続される第２正極用接続部と、サービスプラグを含む配電部と電気的に接続される外部接続部と、を有するとともに、前記第１正極用接続部、前記第２正極用接続部、及び前記外部接続部を除いて前記正極バスバーを被覆する絶縁層を有し、前記外部接続部及び前記第２正極用接続部は、前記正極バスバーにおいて前記第２キャパシタモジュールの長手方向に延在する部位に離間して配置されているキャパシタモジュールユニットであって、前記長手方向において、前記第２キャパシタモジュールの前記正極電極よりも外側に位置し、かつ前記電極配置面に直交する方向において前記第２キャパシタモジュールの前記正極電極よりも突出する誤組付抑制部を有することを要旨とする。
【０００６】
これによれば、電極配置面に直交する方向への正極バスバーの移動時、誤組付抑制部と正極板部との接触により、当該正極板部と正極電極との接触を抑制できる。また、電極配置面に沿った、長手方向への正極バスバーの移動時、誤組付抑制部と正極板部との接触により、当該正極板部における外部接続部と正極電極との接触を抑制できる。したがって、電極配置面に正極電極及び負極電極が露出しているキャパシタモジュールユニットであっても、正極バスバーの誤組付けによる短絡の発生を抑制できる。
【０００７】
キャパシタモジュールユニットについて、前記誤組付抑制部は、前記長手方向に対する直交方向に寸法を有する板状であり、当該直交方向への前記誤組付抑制部の寸法は、前記第２キャパシタモジュールの前記正極電極における前記直交方向への寸法より大きくてもよい。
【０００８】
これによれば、第２キャパシタモジュールでの正極電極の組付公差や、寸法公差によって、正極電極の位置が直交方向にずれても、長手方向に誤組付抑制部と正極電極を並べて配置させやすいため、長手方向への正極バスバーの移動先に、誤組付抑制部を位置させることができる。これにより、長手方向への正極バスバーの移動時、誤組付抑制部に正極バスバーを接触させやすくなる。
【０００９】
キャパシタモジュールユニットについて、前記正極電極及び前記負極電極を外部に露出させつつ前記キャパシタを外面側から保持するカバーブラケットを有し、前記誤組付抑制部には溶接部が一体に設けられ、前記溶接部は、前記カバーブラケットに溶接されていてもよい。
【００１０】
これによれば、溶接部をカバーブラケットに溶接することで、カバーブラケットに誤組付抑制部を設けることができる。よって、キャパシタモジュールユニットの部品点数を大幅に増やすことなく、正極バスバーの誤組付けによる短絡の発生を抑制できる。
（【００１１】以降は省略されています）
