公開番号2025114392
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024009058
出願日2024-01-24
発明の名称情報処理装置、情報処理システム、情報処理プログラム及び情報処理方法
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04N 21/442 20110101AFI20250729BHJP(電気通信技術)
要約【課題】 HMDと携帯端末を組み合わせて使用した際により使い勝手の良い情報処理装置を提供する。
【解決手段】本発明の情報処理装置は、撮像画像を取得する画像取得手段と、前記撮像画像に仮想画面を合成した合成画像を表示手段に表示するよう制御する表示制御手段と、を有し、前記表示制御手段は、ユーザーから見て携帯端末が縦向きである場合、仮想画面を縦向きで表示手段に表示し、前記ユーザーから見て前記携帯端末が横向きである場合、前記仮想画面を横向きで前記表示手段に表示するよう制御する。
【選択図】図1
特許請求の範囲【請求項１】
撮像画像を取得する画像取得手段と、
前記撮像画像に仮想画面を合成した合成画像を表示手段に表示するよう制御する表示制御手段と、を有し、
前記表示制御手段は、ユーザーから見て携帯端末が縦向きである場合、仮想画面を縦向きで表示手段に表示し、前記ユーザーから見て前記携帯端末が横向きである場合、前記仮想画面を横向きで前記表示手段に表示するよう制御する、
ことを特徴とする情報処理装置。
続きを表示（約 1,400 文字）【請求項２】
前記携帯端末から仮想画面に関する情報を取得する情報取得手段をさらに有し、
前記表示制御手段は、前記撮像画像に、前記情報に基づく仮想画面を合成して前記表示手段に表示するよう制御する、
ことを特徴とする請求項１に記載の情報処理装置。
【請求項３】
前記表示制御手段は、前記携帯端末の姿勢及び前記表示手段の姿勢に基づいて、前記仮想画面を縦向き又は横向きで、前記表示手段に表示するよう制御する、
ことを特徴とする請求項１又は２に記載の情報処理装置。
【請求項４】
前記表示制御手段は、前記携帯端末の姿勢が水平に置かれ、ユーザーから見て携帯端末が縦向きである場合、仮想画面を縦向きで表示手段に表示し、前記携帯端末の姿勢が水平に置かれ、前記ユーザーから見て前記携帯端末が横向きである場合、前記仮想画面を横向きで前記表示手段に表示するよう制御する、
ことを特徴とする請求項３に記載の情報処理装置。
【請求項５】
所定の時点での前記表示装置の姿勢に基づいて、前記表示装置の正面方向を決定する決定手段をさらに有し、
前記表示制御手段は、前記所定の時点の後、前記表示装置の姿勢が変化しても、前記所定の時点の前記表示装置の正面方向に対して携帯端末が縦向きである場合、仮想画面を縦向きで表示手段に表示し、前記所定の時点の前記表示装置の正面方向に対して前記携帯端末が横向きである場合、前記仮想画面を横向きで前記表示手段に表示するよう制御する、
ことを特徴とする請求項１又は２に記載の情報処理装置。
【請求項６】
前記決定手段は、前記所定の時点での前記表示装置の姿勢から閾値よりも大きく変化した場合、前記表示装置の正面方向を更新するよう制御する、
ことを特徴とする請求項５に記載の情報処理装置。
【請求項７】
前記表示制御手段は、前記仮想画面で表示するコンテンツが縦向きの画面である場合、前記仮想画面を縦向きで表示し、前記仮想画面で表示するコンテンツが横向きである場合、前記仮想画面を横向きで表示する、
ことを特徴とする請求項２に記載の情報処理装置。
【請求項８】
前記表示制御手段は、前記仮想画面で表示するコンテンツが縦向きの画面である場合、前記ユーザーから見て前記携帯端末が横向きであっても、前記仮想画面を縦向きで表示し、前記仮想画面で表示するコンテンツが横向きの画面である場合、前記ユーザーから見て前記携帯端末が縦向きであっても、前記仮想画面を横向きで表示する、
ことを特徴とする請求項７に記載の情報処理装置。
【請求項９】
前記情報取得手段は、前記コンテンツが縦向きの画面である場合は、前記携帯端末から縦向きの画面に関する情報を取得し、前記コンテンツが横向きの画面である場合は、前記携帯端末から横向きの画面に関する情報を取得する、
ことを特徴とする請求項７に記載の情報処理装置。
【請求項１０】
前記表示制御手段は、前記携帯端末で画面の向きが固定されている場合は、前記携帯端末の姿勢が変わっても、前記固定された向きで仮想画面を表示する、
ことを特徴とする請求項２に記載の情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年では、ＨＭＤ（ＨｅａｄＭｏｕｎｔｅｄＤｉｓｐｌａｙ）と、スマートフォンやタブレット端末といった携帯端末などが接続し、携帯端末の画面をＨＭＤに表示する技術が存在する。
【０００３】
特許文献１では、スマートフォンやタブレット端末などの携帯端末の状態に応じて、携帯端末の画面をＨＭＤに表示するかどうかを切り替える方法について開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６９４０７０２号広報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１では、携帯端末の状態に応じて、ＨＭＤに表示する画面の向きを決定する方法についての記載が無く、必ずしも使い勝手の良いものとは言えなかった。
【０００６】
そこで、本発明は、ＨＭＤと携帯端末を組み合わせて使用した際により使い勝手の良い情報処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の１つの態様は、撮像画像を取得する画像取得手段と、前記撮像画像に仮想画面を合成した合成画像を表示手段に表示するよう制御する表示制御手段と、を有し、前記表示制御手段は、ユーザーから見て携帯端末が縦向きである場合、仮想画面を縦向きで表示手段に表示し、前記ユーザーから見て前記携帯端末が横向きである場合、前記仮想画面を横向きで前記表示手段に表示するよう制御する、ことを特徴とする情報処理装置である。
【発明の効果】
【０００８】
本発明は、ＨＭＤと携帯端末を組み合わせて使用した際により使い勝手の良い情報処理装置を提供することができるという効果を奏する。
【図面の簡単な説明】
【０００９】

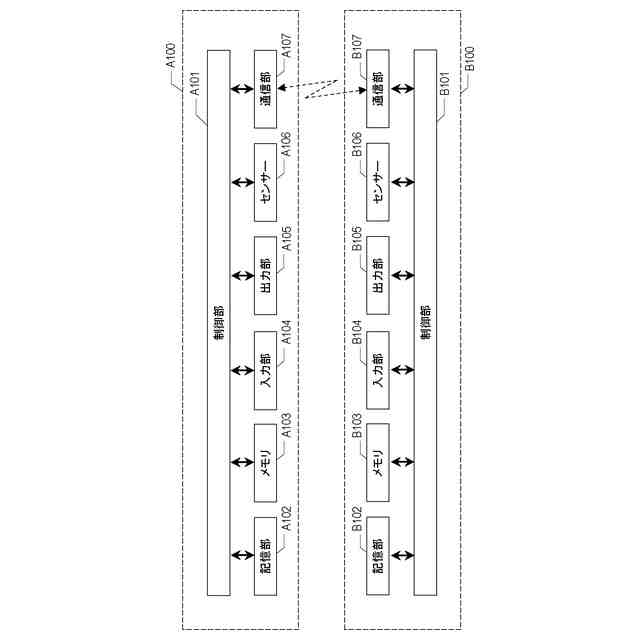

第１の実施形態における表示装置及び携帯端末のブロック図である。
第１の実施形態における表示装置及び携帯端末の接続構成図である。
第１の実施形態における所定の時点での表示装置と所定の時点での表示装置の姿勢を基準とした座標系を示す図である。

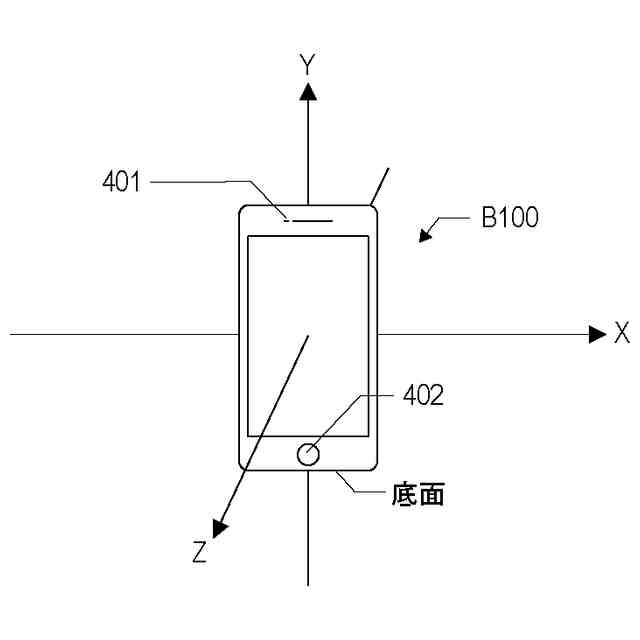

第１の実施形態における縦向きの状態の携帯端末を示す図である。
第１の実施形態における横向きの状態の携帯端末を示す図である。
第１の実施形態におけるフラットな状態の携帯端末を示す図である。

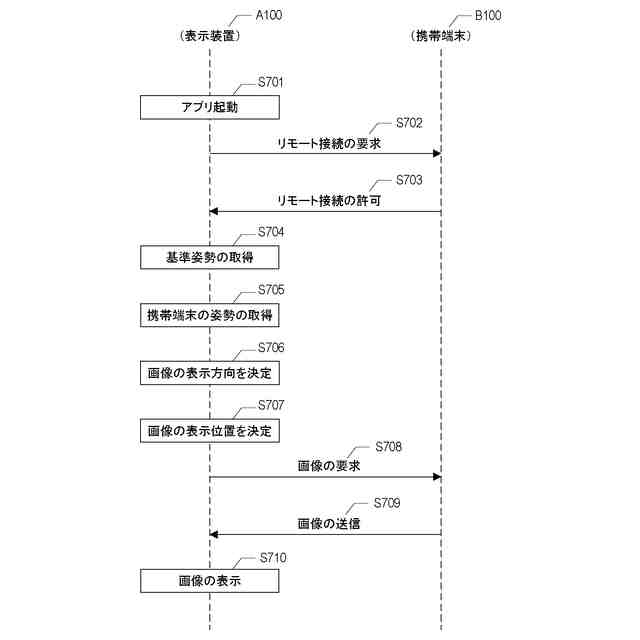

第１の実施形態における表示装置及び携帯端末のシーケンス図である。

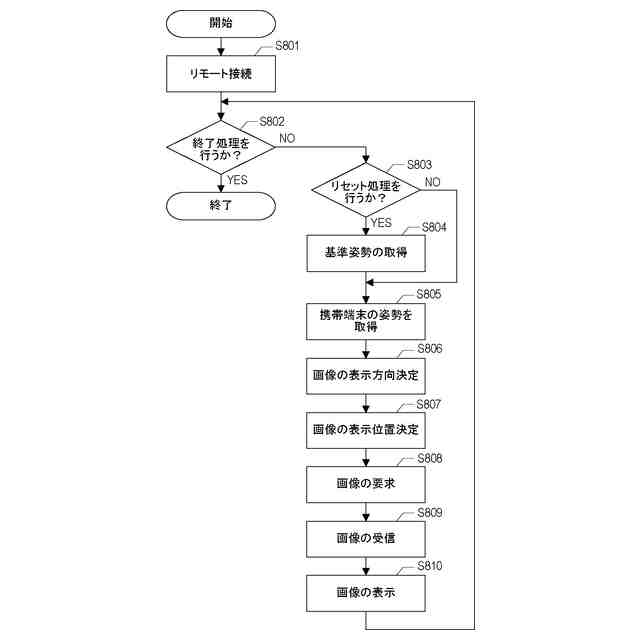

第１の実施形態における表示装置のフローチャートである。
第１の実施形態における携帯端末のフローチャートである。
第２の実施形態における表示装置及び携帯端末のシーケンス図である。
第１の実施形態におけるユーザーが視認する画像の一例を示す図である。
第２の実施形態におけるユーザーが視認する画像の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
