特許ウォッチ

公開番号2025115416
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024009859
出願日2024-01-26
発明の名称生体信号検出モジュールおよび生体信号検出システム
出願人株式会社デンソー,トヨタ自動車株式会社,株式会社ミライズテクノロジーズ
代理人弁理士法人明成国際特許事務所
主分類A61B 5/11 20060101AFI20250731BHJP(医学または獣医学;衛生学)
要約【課題】生体信号の発生源の近くにおいて狭い接触範囲で生体信号を測定できる技術を提供する。
【解決手段】生体信号検出モジュールは、生体信号検出モジュール100であって、被測定者HMの生体信号を検出する複数のセンサ110と、複数のセンサが設けられた支持体120であって、被測定者の上半身と接する物品300において被測定者の胸部または背中に接する位置に設けられる支持体と、を備え、複数のセンサのそれぞれにおける生体信号の検出範囲は、生体信号の発生源を含む臓器よりも小さい。
【選択図】図2
特許請求の範囲【請求項１】
生体信号検出モジュール（１００）であって、
被測定者（ＨＭ）の生体信号を検出する複数のセンサ（１１０）と、
前記複数のセンサが設けられた支持体（１２０）であって、前記被測定者の上半身と接する物品（３００）において前記被測定者の胸部または背中に接する位置に設けられる支持体と、を備え、
前記複数のセンサのそれぞれにおける前記生体信号の検出範囲は、前記生体信号の発生源を含む臓器よりも小さい、生体信号検出モジュール。
続きを表示（約 890 文字）【請求項２】
請求項１に記載の生体信号検出モジュールであって、
前記複数のセンサは、前記複数のセンサのうちのいずれか２つのセンサの各前記検出範囲の中心を結ぶ方向と前記支持体の高さ方向とが交差するように配置される、生体信号検出モジュール。
【請求項３】
請求項１に記載の生体信号検出モジュールであって、
前記複数のセンサは、前記複数のセンサのうちのいずれか２つのセンサの各前記検出範囲の中心を結ぶ方向と前記支持体の幅方向とが交差するように配置される、生体信号検出モジュール。
【請求項４】
請求項２または請求項３に記載の生体信号検出モジュールであって、
前記複数のセンサのうち隣接するセンサ同士の間隔が前記臓器の長さ以下である、生体信号検出モジュール。
【請求項５】
請求項４に記載の生体信号検出モジュールであって、
前記間隔が前記臓器の幅以下である、生体信号検出モジュール。
【請求項６】
請求項５に記載の生体信号検出モジュールであって、
前記複数のセンサは、幅が４ｃｍ以下の圧電センサである、生体信号検出モジュール。
【請求項７】
請求項２または請求項３に記載の生体信号検出モジュールであって、
前記複数のセンサは等間隔に配置される、生体信号検出モジュール。
【請求項８】
請求項２または請求項３に記載の生体信号検出モジュールであって、
前記複数のセンサは、前記支持体において、予め定められた点から離れるにつれて粗に配置される、生体信号検出モジュール。
【請求項９】
請求項６に記載の生体信号検出モジュールであって、
前記支持体の厚みは、０．５ｍｍ以上、２０ｍｍ以下である、生体信号検出モジュール。
【請求項１０】
請求項６に記載の生体信号検出モジュールであって、更に、
前記支持体に設けられる錘を備える、生体信号検出モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、生体信号検出モジュールおよび生体信号検出システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
センサを被測定者に装着させず、かつ被測定者を拘束させることなく、生体信号を検出する技術が知られている。特許文献１には、生体を横切るように配置した複数のセンサを用いて生体信号を検出する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開２００６／１２０７５４号公報
特開２０１９－１０４３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一つのセンサが生体に接触する範囲が広い場合、出力信号における所望信号のＳＮ（ＳｉｇｎａｌｔｏＮｏｉｓｅ）比が悪化する。そのため、生体信号の発生源の近くにおいて狭い接触範囲で生体信号を測定できる技術が求められていた。
【課題を解決するための手段】
【０００５】
本開示は、上述の課題を解決するためになされたものであり、以下の形態として実現することが可能である。
【０００６】
本開示の一形態によれば、生体信号検出モジュール（１００）が提供される。この生体信号検出モジュールは、被測定者（ＨＭ）の生体信号を検出する複数のセンサ（１１０）と、前記複数のセンサが設けられた支持体（１２０）であって、前記被測定者の上半身と接する物品（３００）において前記被測定者の胸部または背中に接する位置に設けられる支持体と、を備え、前記複数のセンサのそれぞれにおける前記生体信号の検出範囲は、前記生体信号の発生源を含む臓器よりも小さい。
【０００７】
この形態の生体信号検出モジュールによれば、生体信号の発生源の近くにおいて狭い接触範囲で生体信号を測定できる。
【図面の簡単な説明】
【０００８】
生体信号検出システムの構成を示す概要図である。

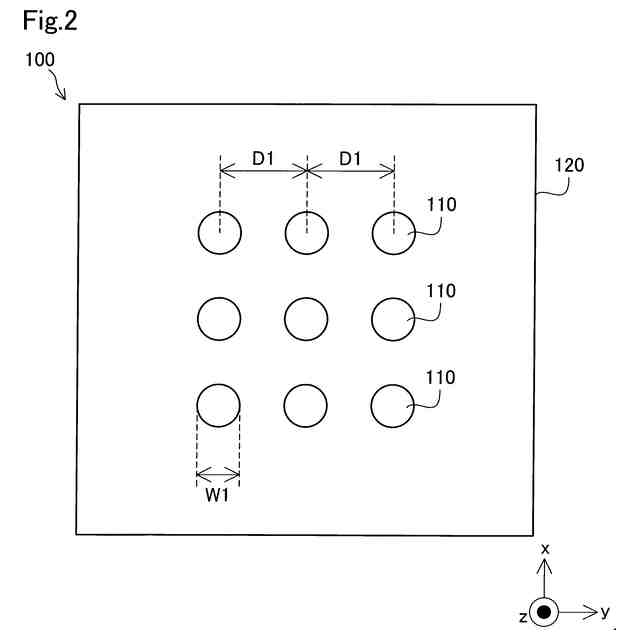

複数のセンサの配置の一例を示す説明図である。
生体信号取得装置２００の構成を示す概要図である。
第２実施形態における複数のセンサの配置の一例を示す説明図である。
第３実施形態における生体信号検出システムの構成を示す概要図である。
第４実施形態における生体信号検出モジュールの説明図である。

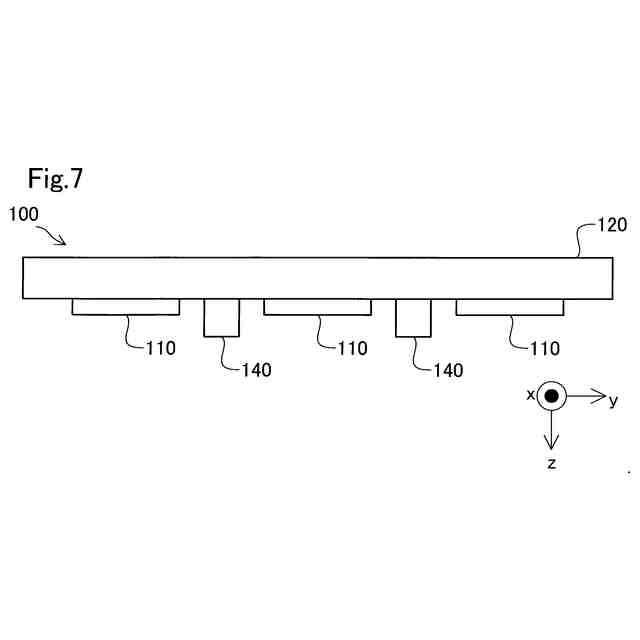

第５実施形態における生体信号検出モジュールの説明図である。
他の実施形態における生体信号検出モジュールの説明図である。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：

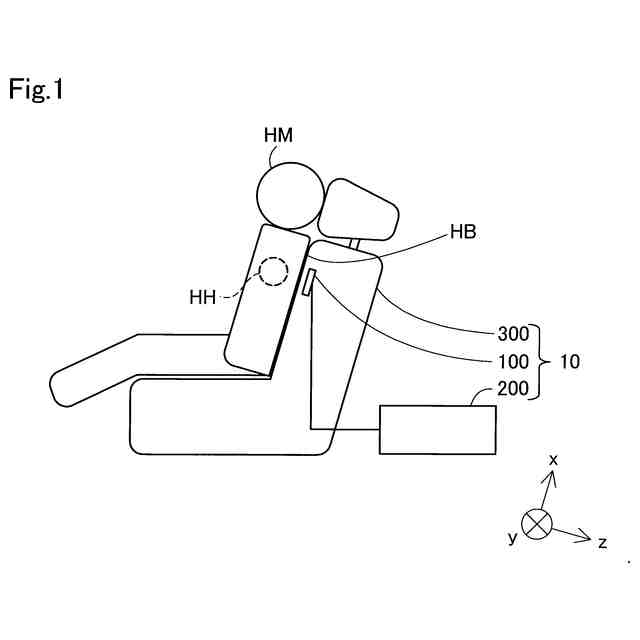

図１に示す生体信号検出システム１０は、被測定者ＨＭの生体信号を検出する。生体信号は、被測定者ＨＭから発生した振動を示す信号である。本実施形態において、生体信号は、間欠的に発生する、被測定者ＨＭの心臓ＨＨにおける機械的振動または音響振動を含む心臓ＨＨの心音、または、心臓ＨＨにより拍出される血液の勢いに起因する振動である心弾道である。心臓ＨＨ内における機械的振動または音響振動は、心臓ＨＨの弁の開閉、または、心臓ＨＨ内へ流入もしくは心臓ＨＨから流出する血液の移動によりもたらされる。心音は、心臓ＨＨの拍動に伴って発生する音であり、媒質を介して伝播する弾性波である。
【００１０】
正常時では、心音は、心室収縮期の初めに左右の房室弁が閉鎖することにより発生する第１心音と、心室収縮期の直後に大動脈弁と肺動脈弁が閉鎖することにより発生する第２心音とからなる周期信号である。一般的には、第１心音は低調で長く、第２心音は高調で短い。第１心音から第２心音までの期間が心臓ＨＨの収縮期であり、第２心音から次の周期の第１心音までの期間が心臓ＨＨの拡張期である。第１心音から次の第１心音までの期間又は第２心音から次の第２心音までの期間が心拍間隔（ＨＲＩ：Heart Rate Interval）に相当し、１分間の第１心音の数又は第２心音の数が心拍数に相当する。
（【００１１】以降は省略されています）
