公開番号2025115433
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024009884
出願日2024-01-26
発明の名称車載システム、車載装置および管理プログラム
出願人住友電気工業株式会社,住友電装株式会社,株式会社オートネットワーク技術研究所
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類G06F 16/13 20190101AFI20250731BHJP(計算;計数)
要約【課題】車載ネットワークにおいて、USBインタフェースを介して接続された外部機器のストレージ領域に簡易な処理でアクセスする。
【解決手段】車載システムは、ディレクトリに関する設定情報を記憶するUSB機器と、USBインタフェースを介して前記USB機器を接続可能な接続ポートを備える前記第1車載装置とを備え、前記第1車載装置は、前記接続ポートに前記USB機器が接続された場合、前記USB機器から前記設定情報を取得し、前記第1車載装置は、前記USB機器のファイルシステムを、車載ネットワークにおける他の機器からアクセス可能なディレクトリにマウントし、かつ前記設定情報に基づいて、前記USB機器のファイルシステムのディレクトリ名を設定する。
【選択図】図3
特許請求の範囲【請求項１】
ディレクトリに関する設定情報を記憶するＵＳＢ機器と、
車載ネットワークにおける第１車載装置であって、ＵＳＢインタフェースを介して前記ＵＳＢ機器を接続可能な接続ポートを備える前記第１車載装置とを備え、
前記第１車載装置は、前記接続ポートに前記ＵＳＢ機器が接続された場合、前記ＵＳＢ機器から前記設定情報を取得し、
前記第１車載装置は、前記ＵＳＢ機器のファイルシステムを、前記車載ネットワークにおける他の機器からアクセス可能なディレクトリにマウントし、かつ前記設定情報に基づいて、前記ＵＳＢ機器のファイルシステムのディレクトリ名を設定する、車載システム。
続きを表示（約 1,100 文字）【請求項２】
前記ＵＳＢ機器は、前記ＵＳＢ機器のファイルシステムにアクセス可能な機器を示すアクセス情報をさらに記憶し、
前記第１車載装置は、前記接続ポートに接続された前記ＵＳＢ機器から前記アクセス情報を取得し、前記アクセス情報に基づいて、前記他の機器による前記ＵＳＢ機器のファイルシステムへのアクセスを制限する、請求項１に記載の車載システム。
【請求項３】
前記車載システムは、さらに、
前記車載ネットワークにおける第２車載装置であって、前記ＵＳＢ機器のファイルシステムのディレクトリ名に関するディレクトリ情報を記憶する前記第２車載装置を備え、
前記第２車載装置は、前記ディレクトリ情報に基づいて、前記第１車載装置によりマウントされた前記ＵＳＢ機器のファイルシステムにアクセスする、請求項１または請求項２に記載の車載システム。
【請求項４】
車載ネットワークにおける車載装置であって、
ディレクトリに関する設定情報を記憶するＵＳＢ機器を、ＵＳＢインタフェースを介して接続可能な接続ポートと、
前記接続ポートへの前記ＵＳＢ機器の接続を検知する検知部と、
前記検知部により接続を検知された前記ＵＳＢ機器から前記設定情報を取得する取得部と、
前記検知部により接続を検知された前記ＵＳＢ機器のファイルシステムを、前記車載ネットワークにおける他の機器からアクセス可能なディレクトリにマウントするマウント処理部とを備え、
前記マウント処理部は、前記取得部により取得された前記設定情報に基づいて、前記ＵＳＢ機器のファイルシステムのディレクトリ名を設定する、車載装置。
【請求項５】
車載ネットワークにおける車載装置、において用いられる管理プログラムであって、
前記車載装置は、ディレクトリに関する設定情報を記憶するＵＳＢ機器を、ＵＳＢインタフェースを介して接続可能な接続ポートを備え、
コンピュータを、
前記接続ポートへの前記ＵＳＢ機器の接続を検知する検知部と、
前記検知部により接続を検知された前記ＵＳＢ機器から前記設定情報を取得する取得部と、
前記検知部により接続を検知された前記ＵＳＢ機器のファイルシステムを、前記車載ネットワークにおける他の機器からアクセス可能なディレクトリにマウントするマウント処理部、
として機能させるためのプログラムであり、
前記マウント処理部は、前記取得部により取得された前記設定情報に基づいて、前記ＵＳＢ機器のファイルシステムのディレクトリ名を設定する、管理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車載システム、車載装置および管理プログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、カーシェアリングの普及、および車両に搭載される車載装置の処理能力向上の要望に伴って、車載装置に外付けの機器を接続することにより車載ネットワークをカスタマイズすることが求められている。
【０００３】
たとえば、特許文献１（国際公開公報第２０２０／１７９１２３号）には、以下のような管理装置が開示されている。すなわち、管理装置は、１または複数の車載機能部を含むネットワークへの機能部の追加を検知する検知部と、前記検知部によって追加を検知された前記機能部である新規機能部、および前記車載機能部の、アプリケーションレイヤよりも下位のレイヤのネットワーク構成に関する情報を含む機能部情報をそれぞれ取得する取得部と、前記取得部によって取得された各前記機能部情報に基づいて、前記新規機能部をさらに含む前記ネットワークである新規ネットワークの構成情報を生成する生成部とを備える。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２０／１７９１２３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の技術を超えて、車載ネットワークにおいて、ＵＳＢ（ＵｎｉｖｅｒｓａｌＳｅｒｉａｌＢｕｓ）インタフェースを介して接続された外部機器のストレージ領域に簡易な処理でアクセスすることが可能な技術が望まれる。
【０００６】
本開示は、上述の課題を解決するためになされたもので、その目的は、車載ネットワークにおいて、ＵＳＢインタフェースを介して接続された外部機器のストレージ領域に簡易な処理でアクセスすることが可能な車載システム、車載装置および管理プログラムを提供することである。
【課題を解決するための手段】
【０００７】
本開示の車載システムは、ディレクトリに関する設定情報を記憶するＵＳＢ機器と、車載ネットワークにおける第１車載装置であって、ＵＳＢインタフェースを介して前記ＵＳＢ機器を接続可能な接続ポートを備える前記第１車載装置とを備え、前記第１車載装置は、前記接続ポートに前記ＵＳＢ機器が接続された場合、前記ＵＳＢ機器から前記設定情報を取得し、前記第１車載装置は、前記ＵＳＢ機器のファイルシステムを、前記車載ネットワークにおける他の機器からアクセス可能なディレクトリにマウントし、かつ前記設定情報に基づいて、前記ＵＳＢ機器のファイルシステムのディレクトリ名を設定する。
【０００８】
本開示の一態様は、このような特徴的な処理部を備える車載システムとして実現され得るだけでなく、かかる特徴的な処理をステップとする方法として実現され得たり、車載システムにおける車載装置の処理をステップとする方法として実現され得たり、車載装置の一部または全部を実現する半導体集積回路として実現され得る。
【発明の効果】
【０００９】
本開示によれば、車載ネットワークにおいて、ＵＳＢインタフェースを介して接続された外部機器のストレージ領域に簡易な処理でアクセスすることができる。
【図面の簡単な説明】
【００１０】

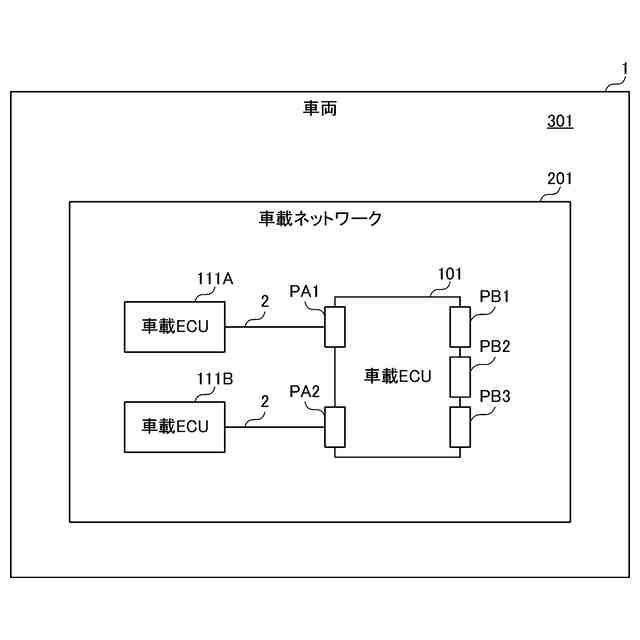

図１は、本開示の実施の形態に係る車載ネットワーク管理システムの構成の一例を示す図である。
図２は、本開示の実施の形態に係る車載ＥＣＵの構成を示す図である。

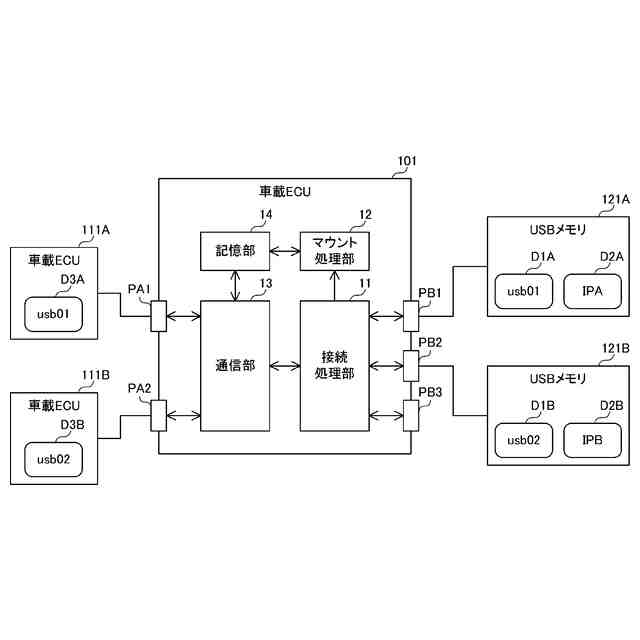

図３は、本開示の実施の形態に係る車載ＥＣＵへのＵＳＢメモリの接続例を示す図である。

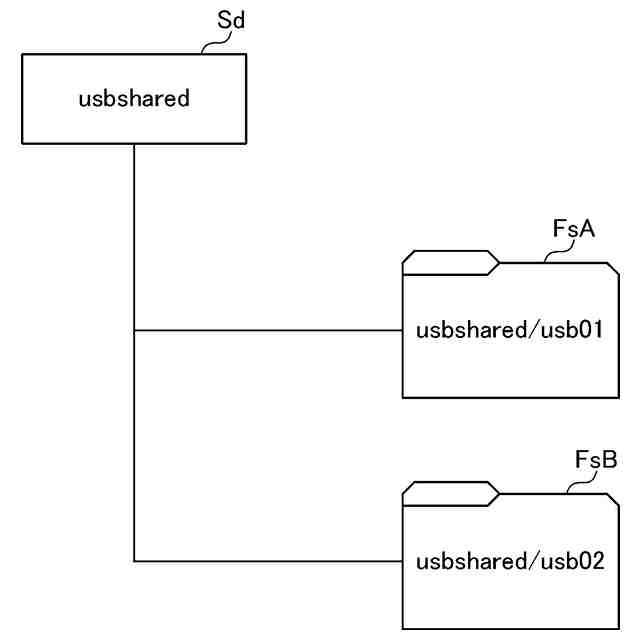

図４は、本開示の実施の形態に係る車載ＥＣＵにおけるマウント処理部によるマウント処理後の共有ディレクトリの配下のディレクトリ構造を示す図である。
図５は、本開示の実施の形態に係る車載ＥＣＵがマウント処理を行う際の動作手順の一例を定めたフローチャートである。

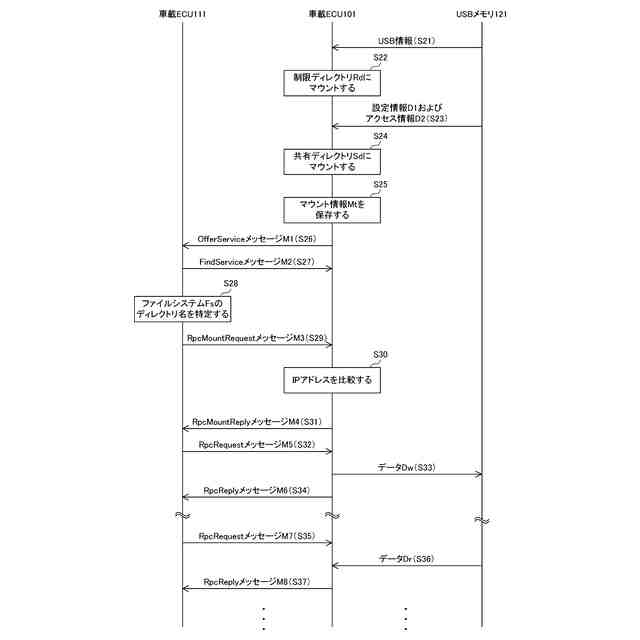

図６は、本開示の実施の形態に係る車載ネットワーク管理システムにおける通信のシーケンスの一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
