公開番号2025112395
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006588
出願日2024-01-19
発明の名称絶縁樹脂フィルム付きリード
出願人住友電気工業株式会社
代理人個人,個人
主分類H01M 50/198 20210101AFI20250725BHJP(基本的電気素子)
要約【課題】電池に適用した場合に、電池の外装体で封止された領域内で発生したガスを、外装体で封止された領域の外に排出することが可能な絶縁樹脂フィルム付きリードを提供する。
【解決手段】導体と、絶縁樹脂フィルムとを有し、導体を上方から見て、向き合う二辺に沿う軸をX軸、X軸と直交する軸をY軸とした場合に、絶縁樹脂フィルムは、X軸に沿って導体を横切って覆い、導体の両端部からはみ出して重なり合うように、導体のうちY軸に沿った両端部は覆わないように配置され、絶縁樹脂フィルムは、導体と接する第一層と、第二層とを有し、第二層は、ポリプロピレンを主成分とするベース樹脂と、ゴム成分およびエラストマ成分から選択された1種類以上である添加成分とを含み、ベース樹脂の融点が110℃以上130℃以下、添加成分の軟化点が130℃以下であり、第二層は、添加成分を10質量%以上40質量%以下含有する、絶縁樹脂フィルム付きリード。
【選択図】図3A
特許請求の範囲【請求項１】
上面および下面が矩形形状を有する板状の導体と、
前記導体の前記上面に配置された第一絶縁樹脂フィルム、および前記導体の前記下面に配置された第二絶縁樹脂フィルムを含む絶縁樹脂フィルムと、を有し、
前記導体を、前記上面の鉛直方向に沿った上方から見て、選択された向き合う二辺に沿う軸をＸ軸、前記Ｘ軸と直交する軸をＹ軸とした場合に、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、前記Ｘ軸に沿って、前記導体を横切って覆い、前記導体の両端部からはみ出して重なり合うように、かつ前記導体のうち、前記Ｙ軸に沿った両端部は覆わないように配置され、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、それぞれ組成の異なる複数の層を含み、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、それぞれ前記導体と接する第一層と、前記第一層とは別の第二層とを有し、
前記第二層は、ポリプロピレンを主成分とするベース樹脂と、ゴム成分およびエラストマ成分から選択された１種類以上である添加成分とを含み、
前記ベース樹脂の融点が１１０℃以上１３０℃以下、前記添加成分の軟化点が１３０℃以下であり、
前記第二層は、前記添加成分を１０質量％以上４０質量％以下の割合で含有する、絶縁樹脂フィルム付きリード。
続きを表示（約 60 文字）【請求項２】
前記第二層の前記ベース樹脂は架橋されている、請求項１に記載の絶縁樹脂フィルム付きリード。

発明の詳細な説明【技術分野】
【０００１】
本開示は、絶縁樹脂フィルム付きリードに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、少なくとも、正極、負極、及び電解質を備えた蓄電デバイス素子と、当該蓄電デバイス素子を封止する蓄電デバイス用外装材と、前記正極及び前記負極のそれぞれに電気的に接続され、前記蓄電デバイス用外装材の外側に突出した前記金属端子とを備える蓄電デバイスであって、前記金属端子と前記蓄電デバイス用外装材との間に、金属端子用接着性フィルムが介在されてなる、蓄電デバイスが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／２０１２１３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
各種電池の外装体で封止された内部において、電解質等が反応により発熱し、電池が使用可能温度を超えて高温になり、ガスが発生する場合がある。電池の破損等を回避する観点から、外装体で封止された領域内でガスが発生した場合に、ガスを外装体で封止された領域の外に排出できるように構成されることが求められる。
【０００５】
本開示は、電池に適用した場合に、電池の外装体で封止された領域内で発生したガスを、外装体で封止された領域の外に排出することが可能な絶縁樹脂フィルム付きリードを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の絶縁樹脂フィルム付きリードは、上面および下面が矩形形状を有する板状の導体と、
前記導体の前記上面に配置された第一絶縁樹脂フィルム、および前記導体の前記下面に配置された第二絶縁樹脂フィルムを含む絶縁樹脂フィルムと、を有し、
前記導体を、前記上面の鉛直方向に沿った上方から見て、選択された向き合う二辺に沿う軸をＸ軸、前記Ｘ軸と直交する軸をＹ軸とした場合に、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、前記Ｘ軸に沿って、前記導体を横切って覆い、前記導体の両端部からはみ出して重なり合うように、かつ前記導体のうち、前記Ｙ軸に沿った両端部は覆わないように配置され、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、それぞれ組成の異なる複数の層を含み、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、それぞれ前記導体と接する第一層と、前記第一層とは別の第二層とを有し、
前記第二層は、ポリプロピレンを主成分とするベース樹脂と、ゴム成分およびエラストマ成分から選択された１種類以上である添加成分とを含み、
前記ベース樹脂の融点が１１０℃以上１３０℃以下、前記添加成分の軟化点が１３０℃以下であり、
前記第二層は、前記添加成分を１０質量％以上４０質量％以下の割合で含有する。
【発明の効果】
【０００７】
本開示によれば、電池に適用した場合に、電池の外装体で封止された領域内で発生したガスを、外装体で封止された領域の外に排出することが可能な絶縁樹脂フィルム付きリードを提供できる。
【図面の簡単な説明】
【０００８】

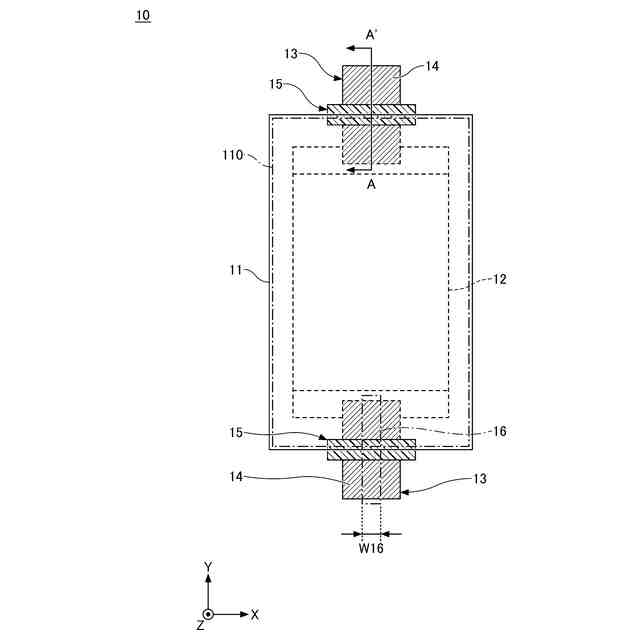

図１は、本開示の一態様に係る絶縁樹脂フィルム付きリードを適用した電池の説明図である。

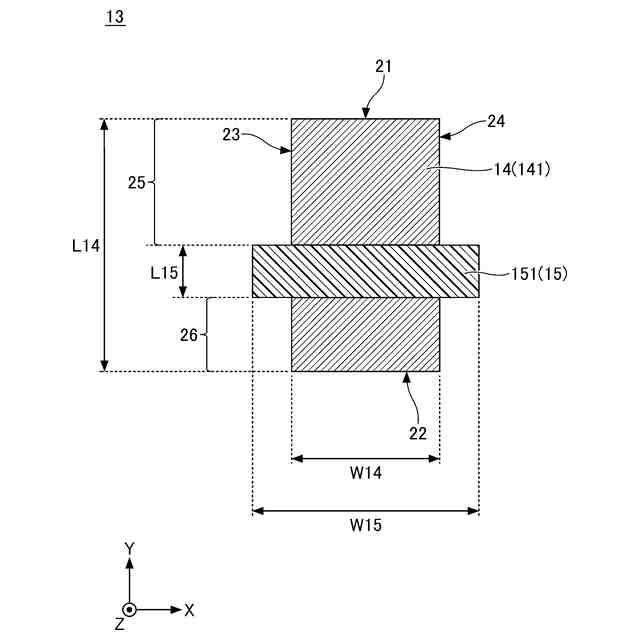

図２は、本開示の一態様に係る絶縁樹脂フィルム付きリードの上面図である。

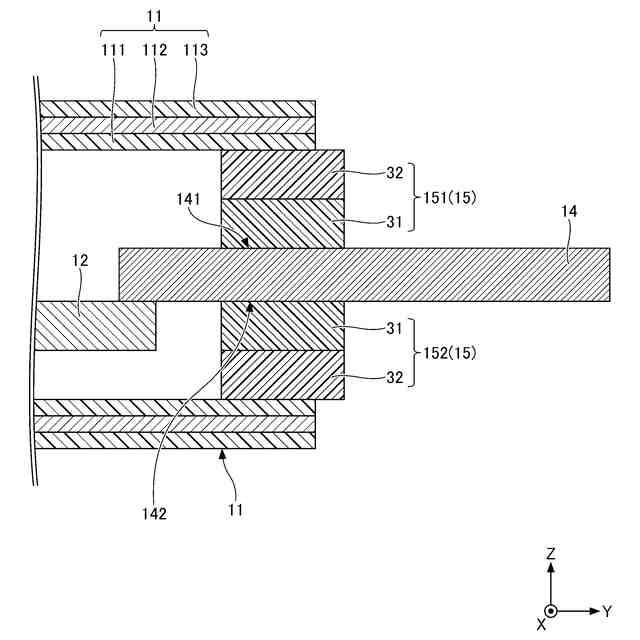

図３Ａは、図１のＡ－Ａ´線での断面図である。

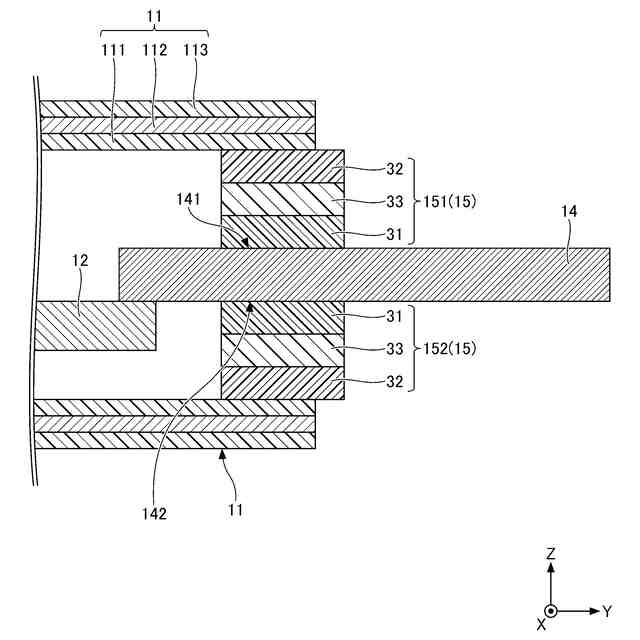

図３Ｂは、図１のＡ－Ａ´線での断面図の他の構成例である。
図４は、シール強度の温度依存性の測定方法の説明図である。

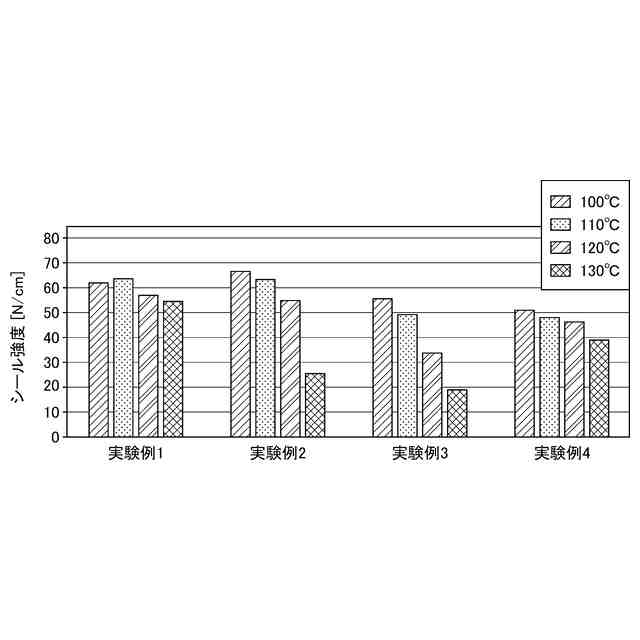

図５は、実験例におけるシール強度の温度依存性の評価結果である。
図６は、実験例における加熱変形残率の評価結果である。
【発明を実施するための形態】
【０００９】
実施するための形態について、以下に説明する。
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。以下の説明では、同一または対応する要素には同一の符号を付し、それらについて同じ説明は繰り返さない。
（【００１１】以降は省略されています）
