公開番号2025115426
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024009876
出願日2024-01-26
発明の名称車載装置、車載システム、通信方法および通信プログラム
出願人住友電気工業株式会社,住友電装株式会社,株式会社オートネットワーク技術研究所,トヨタ自動車株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04L 12/28 20060101AFI20250731BHJP(電気通信技術)
要約【課題】USBインタフェースを介して車載ネットワークに接続された外部機器と、車載ネットワークにおける他の機器との通信を簡易な構成で中継する。
【解決手段】車載装置は、USBインタフェースを介してUSB機器を接続可能な接続ポートと、前記接続ポートへの前記USB機器の接続を検知する検知部と、前記USB機器と車載ネットワークにおける他の機器との通信を中継する中継処理に用いられるソフトウェアを、前記車載装置の外部における装置から取得する取得部と、前記ソフトウェアを用いて、前記中継処理を行う処理部とを備え、前記処理部は、前記中継処理において、前記USB機器との通信の終端および前記他の機器との通信の終端の少なくともいずれか一方を行う。
【選択図】図2
特許請求の範囲【請求項１】
車載ネットワークにおける車載装置であって、
ＵＳＢインタフェースを介してＵＳＢ機器を接続可能な接続ポートと、
前記接続ポートへの前記ＵＳＢ機器の接続を検知する検知部と、
前記検知部により接続を検知された前記ＵＳＢ機器と、前記車載ネットワークにおける他の機器との通信を中継する中継処理に用いられるソフトウェアを、前記車載装置の外部における装置から取得する取得部と、
前記取得部により取得された前記ソフトウェアを用いて、前記中継処理を行う処理部とを備え、
前記処理部は、前記中継処理において、前記ＵＳＢ機器との通信の終端および前記他の機器との通信の終端の少なくともいずれか一方を行う、車載装置。
続きを表示（約 1,400 文字）【請求項２】
前記取得部は、前記車載ネットワークにおける装置から前記ソフトウェアを取得する、請求項１に記載の車載装置。
【請求項３】
前記取得部は、前記車載ネットワークが搭載される車両の外部における装置から前記ソフトウェアを取得する、請求項１に記載の車載装置。
【請求項４】
前記取得部は、前記ＵＳＢ機器から前記ソフトウェアを取得する、請求項１に記載の車載装置。
【請求項５】
前記取得部は、取得した前記ソフトウェアを、前記車載装置における不揮発性記憶領域に保存する、請求項１から請求項４のいずれか１項に記載の車載装置。
【請求項６】
車載ネットワークにおける車載システムであって、
第１の車載装置と、
第２の車載装置とを備え、
前記第１の車載装置は、ＵＳＢインタフェースを介してＵＳＢ機器を接続可能な接続ポートを備え、
前記第１の車載装置は、前記接続ポートに前記ＵＳＢ機器が接続された場合、前記ＵＳＢ機器と前記車載ネットワークにおける他の機器との通信を中継する中継処理に用いられるソフトウェア、をダウンロードするためのダウンロード要求を前記第２の車載装置へ送信し、
前記第２の車載装置は、前記第１の車載装置から受信した前記ダウンロード要求に従い、前記ソフトウェアを前記第１の車載装置に提供し、
前記第１の車載装置は、前記第２の車載装置から提供された前記ソフトウェアを用いて、前記中継処理を行い、
前記第１の車載装置は、前記中継処理において、前記ＵＳＢ機器との通信の終端および前記他の機器との通信の終端の少なくともいずれか一方を行う、車載システム。
【請求項７】
車載ネットワークにおける車載装置、における通信方法であって、
前記車載装置は、ＵＳＢインタフェースを介してＵＳＢ機器を接続可能な接続ポートを備え、
前記通信方法は、
前記接続ポートへの前記ＵＳＢ機器の接続を検知するステップと、
接続を検知した前記ＵＳＢ機器と、前記車載ネットワークにおける他の機器との通信を中継する中継処理に用いられるソフトウェアを、前記車載装置の外部における装置から取得するステップと、
取得した前記ソフトウェアを用いて、前記中継処理を行うステップとを含み、
前記中継処理を行うステップにおいては、前記ＵＳＢ機器との通信の終端および前記他の機器との通信の終端の少なくともいずれか一方を行う、通信方法。
【請求項８】
車載ネットワークにおける車載装置、において用いられる通信プログラムであって、
前記車載装置は、ＵＳＢインタフェースを介してＵＳＢ機器を接続可能な接続ポートを備え、
コンピュータを、
前記接続ポートへの前記ＵＳＢ機器の接続を検知する検知部と、
前記検知部により接続を検知された前記ＵＳＢ機器と、前記車載ネットワークにおける他の機器との通信を中継する中継処理に用いられるソフトウェアを、前記車載装置の外部における装置から取得する取得部と、
前記取得部により取得された前記ソフトウェアを用いて、前記中継処理を行う処理部、
として機能させるためのプログラムであり、
前記処理部は、前記中継処理において、前記ＵＳＢ機器との通信の終端および前記他の機器との通信の終端の少なくともいずれか一方を行う、通信プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車載装置、車載システム、通信方法および通信プログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、カーシェアリングの普及、および車両に搭載される車載装置の処理能力向上の要望に伴って、車載装置に外付けの機器を接続することにより車載ネットワークをカスタマイズすることが求められている。
【０００３】
たとえば、特許文献１（国際公開公報第２０２０／１７９１２３号）には、以下のような管理装置が開示されている。すなわち、管理装置は、１または複数の車載機能部を含むネットワークへの機能部の追加を検知する検知部と、前記検知部によって追加を検知された前記機能部である新規機能部、および前記車載機能部の、アプリケーションレイヤよりも下位のレイヤのネットワーク構成に関する情報を含む機能部情報をそれぞれ取得する取得部と、前記取得部によって取得された各前記機能部情報に基づいて、前記新規機能部をさらに含む前記ネットワークである新規ネットワークの構成情報を生成する生成部とを備える。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２０／１７９１２３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の技術を超えて、ＵＳＢ（ＵｎｉｖｅｒｓａｌＳｅｒｉａｌＢｕｓ）インタフェースを介して車載ネットワークに接続された外部機器と、車載ネットワークにおける他の機器との通信を簡易な構成で中継することが可能な技術が望まれる。
【０００６】
本開示は、上述の課題を解決するためになされたもので、その目的は、ＵＳＢインタフェースを介して車載ネットワークに接続された外部機器と、車載ネットワークにおける他の機器との通信を簡易な構成で中継することが可能な車載装置、車載システム、通信方法および通信プログラムを提供することである。
【課題を解決するための手段】
【０００７】
本開示の車載装置は、車載ネットワークにおける車載装置であって、ＵＳＢインタフェースを介してＵＳＢ機器を接続可能な接続ポートと、前記接続ポートへの前記ＵＳＢ機器の接続を検知する検知部と、前記検知部により接続を検知された前記ＵＳＢ機器と、前記車載ネットワークにおける他の機器との通信を中継する中継処理に用いられるソフトウェアを、前記車載装置の外部における装置から取得する取得部と、前記取得部により取得された前記ソフトウェアを用いて、前記中継処理を行う処理部とを備え、前記処理部は、前記中継処理において、前記ＵＳＢ機器との通信の終端および前記他の機器との通信の終端の少なくともいずれか一方を行う。
【０００８】
本開示の一態様は、このような特徴的な処理部を備える車載装置として実現され得るだけでなく、車載装置の一部または全部を実現する半導体集積回路として実現され得る。
【発明の効果】
【０００９】
本開示によれば、ＵＳＢインタフェースを介して車載ネットワークに接続された外部機器と、車載ネットワークにおける他の機器との通信を簡易な構成で中継することができる。
【図面の簡単な説明】
【００１０】
図１は、本開示の実施の形態に係る車載システムの構成の一例を示す図である。

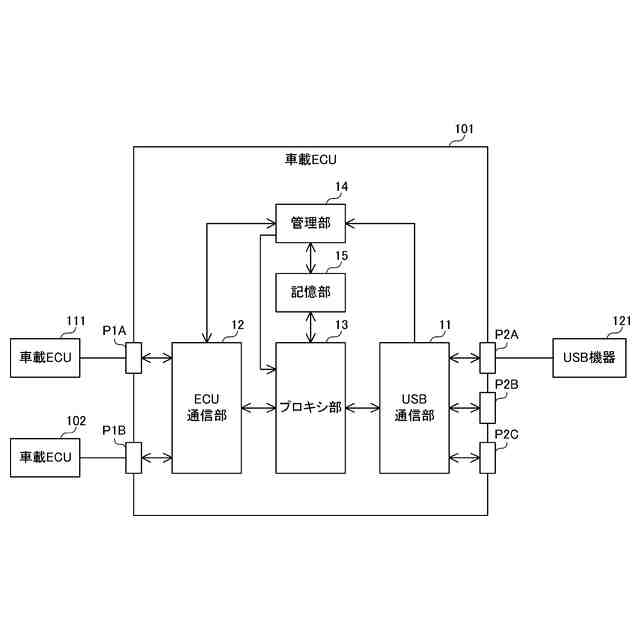

図２は、本開示の実施の形態に係る車載ＥＣＵの構成を示す図である。
図３は、本開示の実施の形態に係るＵＳＢ機器のＵＳＢデバイスクラスの一覧を示す図である。

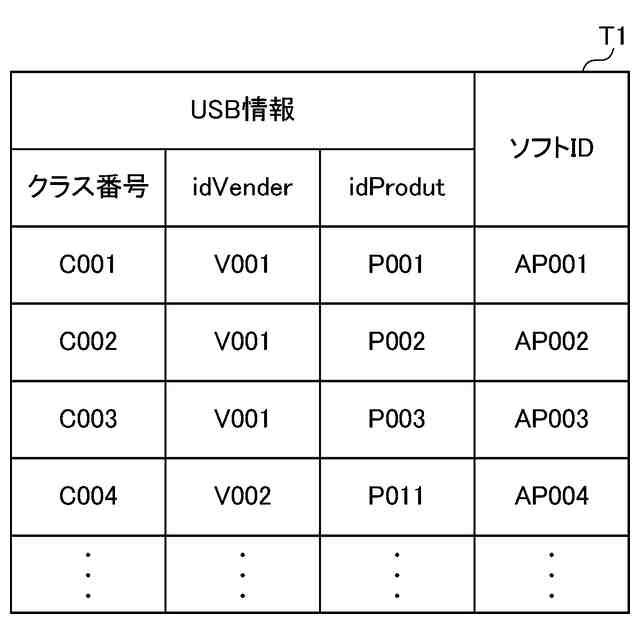

図４は、本開示の実施の形態に係る車載ＥＣＵにおける記憶部が記憶する対応テーブルの一例を示す図である。
図５は、本開示の実施の形態に係る車載ＥＣＵが中継処理を開始する際の動作手順の一例を定めたフローチャートである。
図６は、本開示の実施の形態に係る車載システムにおける通信のシーケンスの一例を示す図である。
図７は、本開示の実施の形態の変形例１に係る車載システムにおける通信のシーケンスの一例を示す図である。
図８は、本開示の実施の形態の変形例２に係る車載システムにおける通信のシーケンスの一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
