公開番号2025115785
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010429
出願日2024-01-26
発明の名称成形品の製造方法
出願人株式会社ディスコ
代理人弁理士法人酒井国際特許事務所
主分類B23K 26/53 20140101AFI20250731BHJP(工作機械;他に分類されない金属加工)
要約【課題】短時間で所望形状の成形品を得ることができる成形品の製造方法を提供すること。

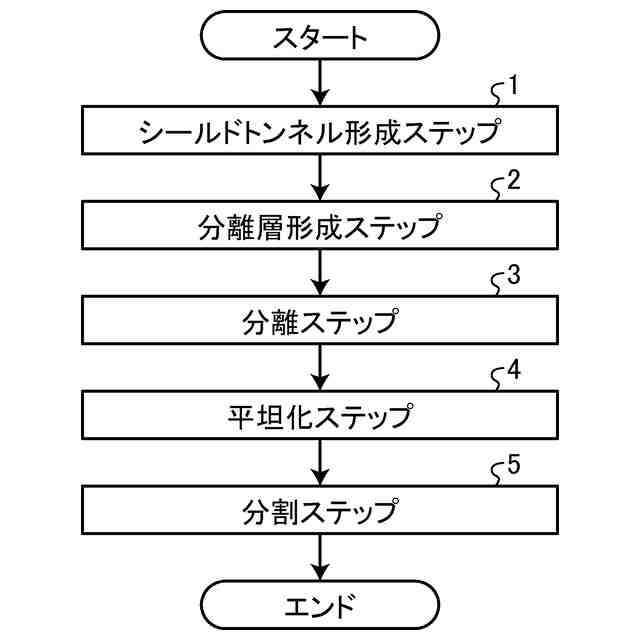

【解決手段】成形品の製造方法は、第一のレーザービームの集光領域を被加工物の内部に位置付け所望の形状に沿って照射することにより、第一の面側から厚み方向の所定深さまで伸長する細孔と細孔を囲む改質領域とを含むシールドトンネルを形成するシールドトンネル形成ステップ1と、第二のレーザービームの集光点を第一の面側から製造すべき成形品の厚みに相当する深さに位置付けるとともに、集光点と被加工物とを相対的に移動して第二のレーザービームを照射することにより、第一の面に平行な改質部と改質部から伸長するクラックとを含む分離層を形成する分離層形成ステップ2と、分離層を起点として、被加工物を第一の被加工物と第二の被加工物とに分離する分離ステップ3と、第一の被加工物に所定の処理を施すことにより成形品を分割する分割ステップ5と、含む。
【選択図】図3
特許請求の範囲【請求項１】

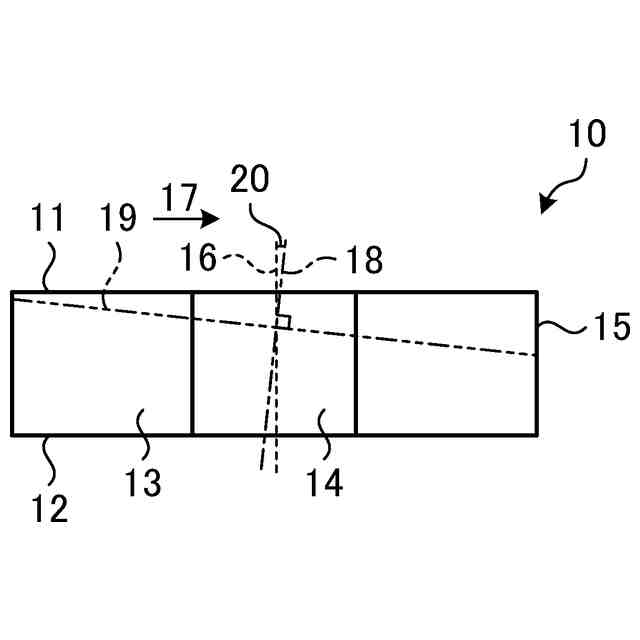

第一の面と、該第一の面と反対側の第二の面と、を有する被加工物から所望の形状の成形品を得る成形品の製造方法であって、

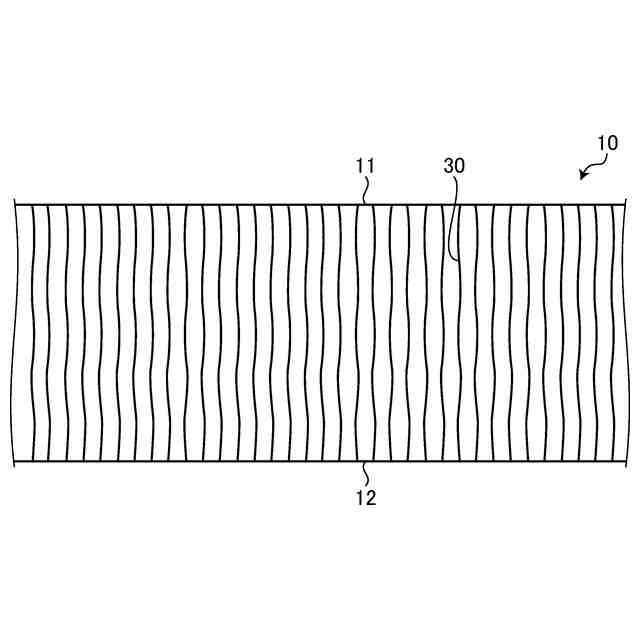

該被加工物に対して透過性を有する波長の第一のレーザービームの集光領域を該被加工物の内部に位置付け、該所望の形状に沿って照射することにより、該被加工物の該第一の面側から該被加工物の厚み方向の所定深さまで伸長する細孔と該細孔を囲む改質領域とを含むシールドトンネルを該所望の形状に沿って形成するシールドトンネル形成ステップと、
該被加工物に対して透過性を有する波長の第二のレーザービームの集光点を該第一の面側から製造すべき成形品の厚みに相当する深さに位置付けるとともに、該集光点と該被加工物とを相対的に移動して該第二のレーザービームを該被加工物に照射することにより、該第一の面に平行な改質部と該改質部から伸長するクラックとを含む分離層を形成する分離層形成ステップと、
該シールドトンネル形成ステップと、該分離層形成ステップと、を実施した後、該分離層を起点として、該被加工物を、該第一の面を有する第一の被加工物と該第二の面を有する第二の被加工物とに分離する分離ステップと、
該第一の被加工物に所定の処理を施すことにより、該所望の形状に沿って形成されたシールドトンネルに沿って該第一の被加工物から成形品を分割する分割ステップと、
を含む
ことを特徴とする、成形品の製造方法。
続きを表示（約 1,600 文字）【請求項２】
該分離層形成ステップは、該シールドトンネル形成ステップを実施した後に行われる
ことを特徴とする、請求項１に記載の成形品の製造方法。
【請求項３】
該分離ステップで分離した該第一の被加工物の分離面および該第二の被加工物の分離面を研削または研磨することにより、該分離面を平坦化する平坦化ステップを更に含む
ことを特徴とする、請求項１または２に記載の成形品の製造方法。
【請求項４】
該分割ステップでは、
該第一の被加工物の分離面を研削または研磨することにより該分離面を平坦化するとともに、該第一の被加工物に外力を付与して該第一の被加工物から成形品を分割する
ことを特徴とする、請求項１または２に記載の成形品の製造方法。
【請求項５】
該分割ステップでは、
該第一の被加工物に対して外力を付与することにより、該シールドトンネルに沿って該第一の被加工物から成形品を分割する
ことを特徴とする、請求項１または２に記載の成形品の製造方法。
【請求項６】
該分割ステップでは、
該第一の被加工物をエッチング剤でエッチングすることにより、該シールドトンネルに沿って該第一の被加工物から成形品を分割する
ことを特徴とする、請求項１または２に記載の成形品の製造方法。
【請求項７】
該シールドトンネル形成ステップは、
該被加工物の外周縁と該成形品との間に分割補助線を設定する分割補助線設定ステップと、
該被加工物に対して透過性を有する波長の第三のレーザービームの集光領域を該被加工物の内部に位置付け、該分割補助線に沿って該第三のレーザービームを照射することにより、該被加工物の内部に細孔と該細孔を囲む改質領域とを含むシールドトンネルを該分割補助線に沿って形成する分割補助起点形成ステップと、
を含む
ことを特徴とする、請求項１または２に記載の成形品の製造方法。
【請求項８】
該シールドトンネル形成ステップでは、
該被加工物の内部に照射される該第一のレーザービームの強度分布を制御し、制御された強度分布を有する該第一のレーザービームを該被加工物に照射することにより、該被加工物の内部に、細孔と該細孔を囲繞する改質領域とを含むシールドトンネルを形成するとともに、該製造すべき成形品の厚みに相当する深さにおいて該第一の面に平行なクラックを形成する
ことを特徴とする、請求項１または２に記載の成形品の製造方法。
【請求項９】
該シールドトンネル形成ステップは、

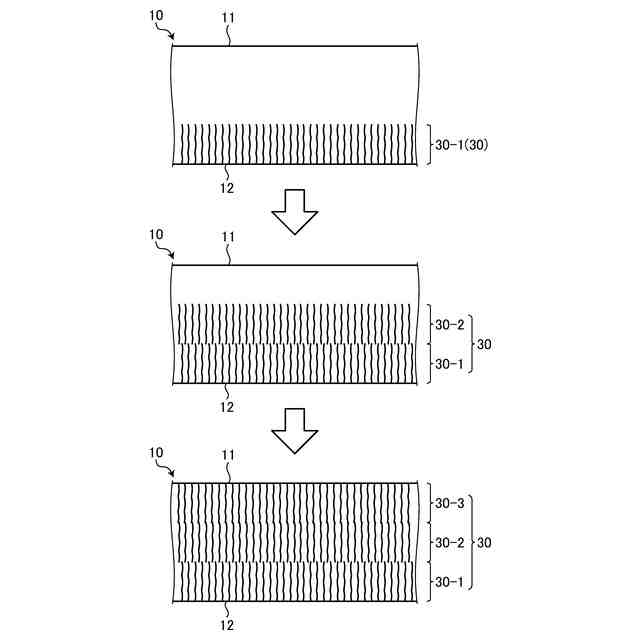

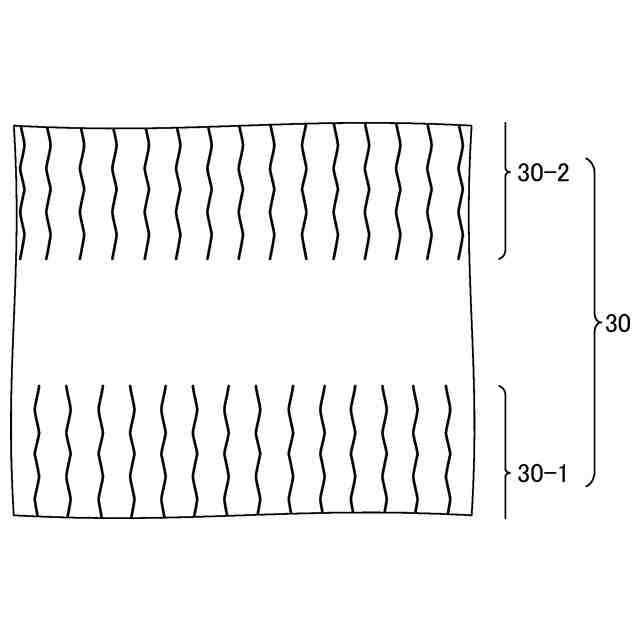

該第一のレーザービームの集光領域を該被加工物の内部の第一の領域に位置付け、該所望の形状に沿って照射することにより、該被加工物の厚み方向に沿って伸長する細孔と該細孔を囲む改質領域とを含む第一のシールドトンネルを該所望の形状に沿って形成する第一のシールドトンネル形成ステップと、
該第一のレーザービームの集光領域を該被加工物の内部の該第一の領域とは厚み方向の位置が異なる第二の領域に位置付け、該所望の形状に沿って照射することにより、被加工物の厚み方向に沿って伸長する細孔と該細孔を囲む改質領域とを含む第二のシールドトンネルを該所望の形状に沿って形成する第二のシールドトンネル形成ステップと、
を有し、
該製造すべき成形品の厚みに相当する深さにおいて、該第一のシールドトンネルと、該第二のシールドトンネルと、が厚み方向に沿って所定量以上重なるように設定することで、該製造すべき成形品の厚みに相当する深さにおいて該第一の面に平行なクラックを形成する
ことを特徴とする、請求項１または２に記載の成形品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、成形品の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、モバイル機器のデザインの多様化に伴い、矩形以外のディスプレイパネルや曲面を有するディスプレイパネルが登場している。そして、ディスプレイパネルの形状の多様化に合わせて、筐体に使用される材料の形状も多様化している。また、スマートフォンに搭載されるカメラを保護するためのカバーガラスや光学部品等、多種多様な形状で材料を切り出したいという要望がある。
【０００３】
しかしながら、上述の用途で用いられる材料は、ガラスや石英、ＳｉＣ（炭化ケイ素）等、硬くて脆い難加工材として知られているものが多く、所望の形状に加工するのは容易ではない。そこで、こうした材料に対してレーザービームを照射することで、細孔と細孔を囲む変質領域とを有するシールドトンネルと呼ばれる改質領域を形成し、所望の形状の成形品を製造する方法が提案されている（特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１３２４７６号公報
特開２０２０－１１０８３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の方法は、微細な形状を有する成形品を製造することができるが、一枚の基板毎にレーザービームを照射して所望の形状に成形する必要があり、時間がかかるという課題があった。
【０００６】
本発明は、かかる問題点に鑑みてなされたものであり、その目的は、短時間で所望形状の成形品を得ることができる成形品の製造方法を提供することである。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本発明の成形品の製造方法は、第一の面と、該第一の面と反対側の第二の面と、を有する被加工物から所望の形状の成形品を得る成形品の製造方法であって、該被加工物に対して透過性を有する波長の第一のレーザービームの集光領域を該被加工物の内部に位置付け、該所望の形状に沿って照射することにより、該被加工物の該第一の面側から該被加工物の厚み方向の所定深さまで伸長する細孔と該細孔を囲む改質領域とを含むシールドトンネルを該所望の形状に沿って形成するシールドトンネル形成ステップと、該被加工物に対して透過性を有する波長の第二のレーザービームの集光点を該第一の面側から製造すべき成形品の厚みに相当する深さに位置付けるとともに、該集光点と該被加工物とを相対的に移動して該第二のレーザービームを該被加工物に照射することにより、該第一の面に平行な改質部と該改質部から伸長するクラックとを含む分離層を形成する分離層形成ステップと、該シールドトンネル形成ステップと、該分離層形成ステップと、を実施した後、該分離層を起点として、該被加工物を、該第一の面を有する第一の被加工物と該第二の面を有する第二の被加工物とに分離する分離ステップと、該第一の被加工物に所定の処理を施すことにより、該所望の形状に沿って形成されたシールドトンネルに沿って該第一の被加工物から成形品を分割する分割ステップと、を含むことを特徴とする。
【０００８】
また、本発明の成形品の製造方法において、該分離層形成ステップは、該シールドトンネル形成ステップを実施した後に行われることが好ましい。
【０００９】
また、本発明の成形品の製造方法は、該分離ステップで分離した該第一の被加工物の分離面および該第二の被加工物の分離面を研削または研磨することにより、該分離面を平坦化する平坦化ステップを更に含むことが好ましい。
【００１０】
また、本発明の成形品の製造方法において、該分割ステップでは、該第一の被加工物の分離面を研削または研磨することにより該分離面を平坦化するとともに、該第一の被加工物に外力を付与して該第一の被加工物から成形品を分割してもよい。
（【００１１】以降は省略されています）
