特許ウォッチ

公開番号2025116177
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025092258,2020191612
出願日2025-06-03,2020-11-18
発明の名称プリンタ
出願人株式会社サトー
代理人弁理士法人グローバル・アイピー東京
主分類B41J 2/32 20060101AFI20250731BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】剥離発行可能なプリンタにおいてサーマルヘッドの交換作業性を高める。
【解決手段】本発明のある態様は、台紙に剥離可能に貼付されたラベルを有する印字媒体の台紙からラベルを剥離して発行可能なプリンタであって、印字媒体を搬送する搬送ローラと、印字媒体を搬送ローラとともに挟持してラベル上に情報を印字する印字ヘッドと、ラベルを剥離して発行する場合に搬送ローラに対向する剥離ローラを保持し、印字ヘッドの少なくとも一部を覆う位置と、印字ヘッドを覆わない位置との間で移動可能な剥離ユニットと、を備える。印字ヘッドは、両側面から外側に延びる一対の軸を有し、所定方向に延びており、一対の軸を前記所定方向に移動可能な一対の溝が形成される。このプリンタでは、剥離ユニットが前記印字ヘッドを覆わない位置に位置する場合、印字ヘッドを所定方向に引き抜くための空間が形成される。
【選択図】図17
特許請求の範囲【請求項１】
台紙に剥離可能に貼付されたラベルを有する印字媒体の前記台紙から前記ラベルを剥離して発行可能なプリンタであって、
前記印字媒体を搬送する搬送ローラと、
前記印字媒体を前記搬送ローラとともに挟持して前記ラベル上に情報を印字する印字ヘッドと、
前記ラベルを剥離して発行する場合に前記搬送ローラに対向する剥離ローラを保持し、前記印字ヘッドの少なくとも一部を覆う位置と、前記印字ヘッドを覆わない位置との間で移動可能な剥離ユニットと、
を備え、
前記印字ヘッドは、両側面から外側に延びる一対の軸を有し、
所定方向に延びており、前記一対の軸を前記所定方向に移動可能な一対の溝が形成され、
前記剥離ユニットが前記印字ヘッドを覆わない位置に位置する場合、前記印字ヘッドを前記所定方向に引き抜くための空間が形成される、
プリンタ。
続きを表示（約 660 文字）【請求項２】
前記所定方向は、前記プリンタを水平面に置いたときの前記プリンタの上方向である、
請求項１に記載されたプリンタ。
【請求項３】
前記印字ヘッドを前記搬送ローラに向けて付勢する付勢部材を有し、
前記所定方向は、前記付勢部材が前記印字ヘッドを付勢する方向に対して直交する方向に延びている、
請求項１に記載されたプリンタ。
【請求項４】
前記剥離ユニットは、剥離ローラカバーと、剥離ローラを保持する剥離ローラ保持部とを有し、
前記剥離ユニットが前記印字ヘッドの少なくとも一部を覆う位置に位置する場合には、前記剥離ローラカバーが前記印字ヘッドの少なくとも一部を覆う、
請求項１に記載されたプリンタ。
【請求項５】
前記剥離ユニットが前記印字ヘッドを覆わない位置は、前記プリンタを水平面に置いたときに平面視で見て前記印字ヘッドが前記剥離ユニットと重複しない位置である、
請求項１から４のいずれか一項に記載されたプリンタ。
【請求項６】
前記剥離ユニットが前記印字ヘッドを覆わない位置は、前記印字ヘッドの上面が露出する位置である、
請求項１から４のいずれか一項に記載されたプリンタ。
【請求項７】
前記印字媒体を収容する収容室を有し、
前記印字ヘッドの少なくとも一部が前記収容室に対して露出している、
請求項１から４のいずれか一項に記載されたプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
一般に、ラベルプリンタは、帯状の台紙に複数枚のラベルが仮着された連続紙をサーマルヘッドとプラテンローラとの間に挟み込んだ状態でプラテンローラを回転させることにより連続紙を搬送しながらラベル上に所望の情報を印字するように構成されている。
従来、連続発行と剥離発行との２種類の発行方式を切り替え可能なラベルプリンタが知られている（例えば、特許文献１）。連続発行方式は、ラベルを台紙に仮着したまま発行する方式であり、剥離発行方式はラベルを台紙から剥がして発行する方式である。
特許文献１に記載されたプリンタでは、ピーラーユニット（剥離ユニット）の台紙押えローラ支持枠を第１旋回位置と第２旋回位置の間で移動させることで、連続発行と剥離発行を切り替えるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８５７７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、連続発行と剥離発行を切り替え可能なプリンタにおいて、例えば印字ドットの不具合が生じた場合には、サーマルヘッドを交換する必要がある。しかし、従来、サーマルヘッドを交換する際に工具が必要になる場合等があり、交換作業性が十分に良好であるとは言い難かった。特に、連続発行と剥離発行を切り替え可能なプリンタでは、剥離ユニットが連続発行位置と剥離発行位置の間で可動となるように構成されているため、剥離ユニットがサーマルヘッドの交換作業の障害となる場合がある。
【０００５】
そこで、本発明は、剥離発行可能なプリンタにおいてサーマルヘッドの交換作業性を高めることを目的とする。
【課題を解決するための手段】
【０００６】
本発明のある態様は、台紙に剥離可能に貼付されたラベルを有する印字媒体の前記台紙から前記ラベルを剥離して発行可能なプリンタであって、前記印字媒体を搬送する搬送ローラと、前記印字媒体を前記搬送ローラとともに挟持して前記ラベル上に情報を印字する印字ヘッドと、前記ラベルを剥離して発行する場合に前記搬送ローラに対向する剥離ローラを保持し、前記印字ヘッドの少なくとも一部を覆う位置と、前記印字ヘッドを覆わない位置との間で移動可能な剥離ユニットと、を備え、前記印字ヘッドは、両側面から外側に延びる一対の軸を有し、所定方向に延びており、前記一対の軸を前記所定方向に移動可能な一対の溝が形成され、前記剥離ユニットが前記印字ヘッドを覆わない位置に位置する場合、前記印字ヘッドを前記所定方向に引き抜くための空間が形成される、プリンタである。
【発明の効果】
【０００７】
本発明のある態様によれば、剥離発行可能なプリンタにおいてサーマルヘッドの交換作業性を高めることができる。
【図面の簡単な説明】
【０００８】

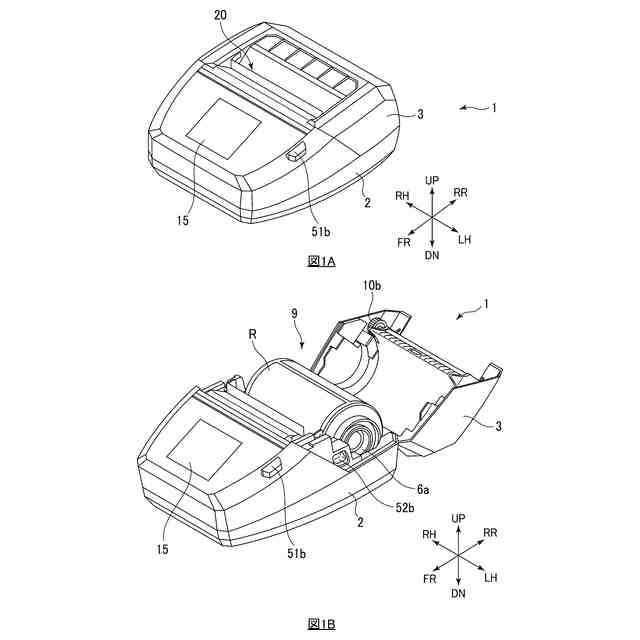

図１Ａは、実施形態に係るプリンタについてプリンタカバーが閉鎖状態である場合の斜視図であり、図１Ｂは、実施形態に係るプリンタについてプリンタカバーが開放状態である場合の斜視図である。

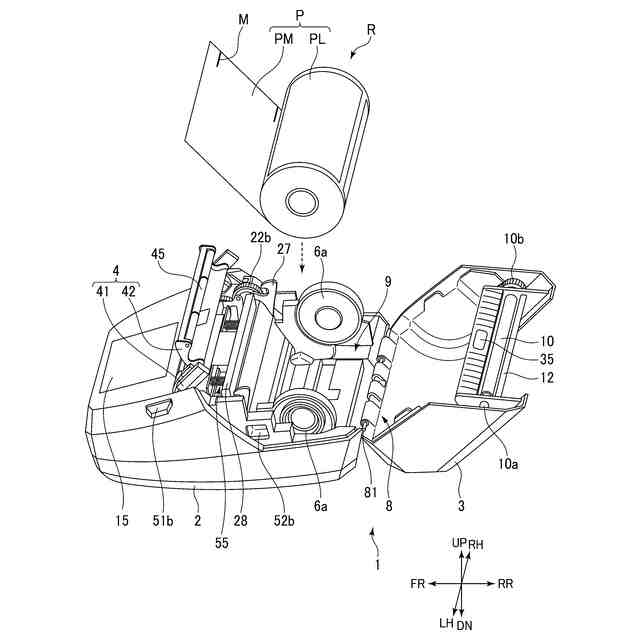

実施形態のプリンタについて、プリンタカバーが開放状態であり、剥離ユニットが開放状態であり、ロール紙が収容されていない状態の斜視図である。
実施形態のプリンタにおいて連続発行と剥離発行を説明するための部分的な断面図である。

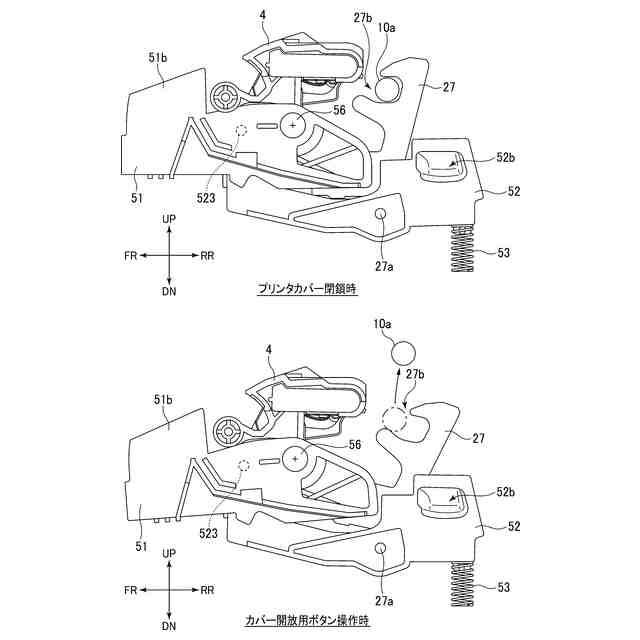

カバー開放用ボタンによってプリンタカバーが開放状態となる機構を説明する図である。
プラテン保持ブラケットとレバー群の位置関係を示す図である。
開放時と閉鎖時における剥離ユニットの斜視図である。
開放時の剥離ユニットについて、図６とは別の視点から見た斜視図である。

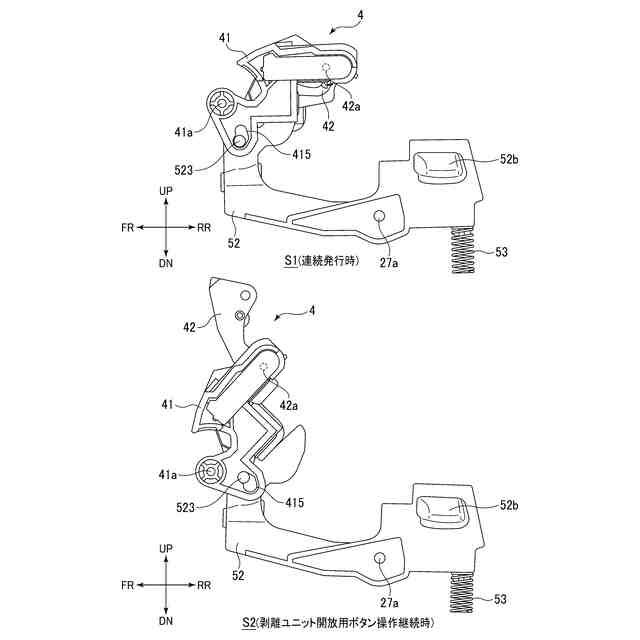

連続発行時と剥離ユニット開放用ボタン操作時において、剥離ユニット開放用レバーと剥離ユニットの関係を説明する図である。

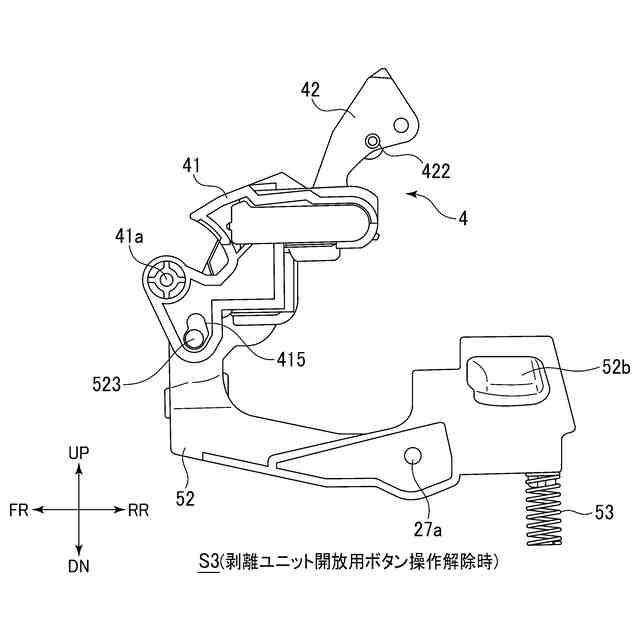

連続発行時と剥離ユニット開放用ボタン操作時において、剥離ユニット開放用レバーと剥離ユニットの関係を説明する図である。
図１０Ａは本実施形態のプリンタのプリンタカバーの平面図であり、図１０Ｂは図１０ＡのＡ－Ａ断面図である。
剥離発行時において剥離ローラ近傍の部分拡大断面図である。
剥離ユニットを折り畳むときの動作を説明する図である。
剥離ユニットを折り畳むときの動作を説明する図である。
実施形態のプリンタを連続発行から剥離発行に切り替えるときの動作を順に示す図である。
実施形態のプリンタを連続発行から剥離発行に切り替えるときの動作を順に示す図である。
図１６Ａはサーマルヘッドの前側を示す図であり、図１６Ｂはサーマルヘッドの後側を示す図である。

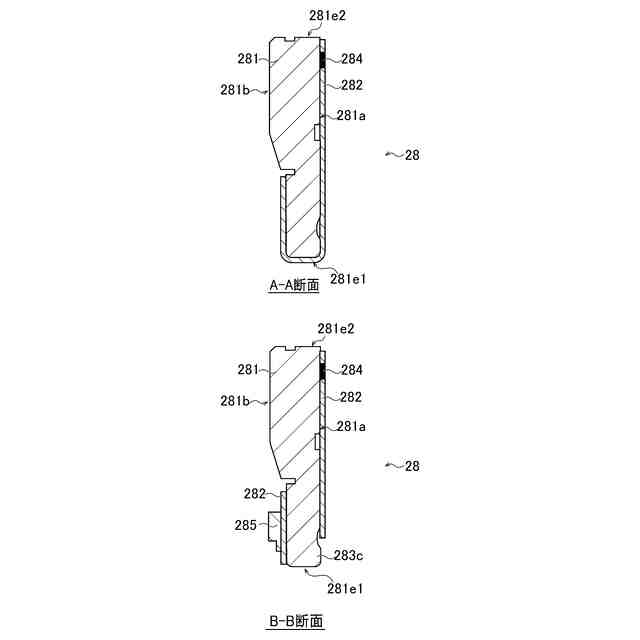

図１６Ａの断面Ａ－Ａ及び断面Ｂ－Ｂを拡大して示す断面図である。
サーマルヘッドに対する軸受入溝を含むプリンタの部分断面図である。
サーマルヘッドの交換方法を説明する図である。
内部フレームに設けられ、サーマルヘッドを支持する凸部を示す図である。
実施形態のプリンタにおいてサーマルヘッドに作用する力を説明する図であり、図２０Ａは上下方向に直交する平面での断面を示し、図２０Ｂは左右方向に直交する平面での断面を示す。
図２２Ａは別の実施形態のサーマルヘッドを前方から見た斜視図であり、図２２Ｂは別の実施形態のサーマルヘッドを後方から見た斜視図である。
別の実施形態のサーマルヘッドに含まれる板状部材の斜視図である。
別の実施形態のサーマルヘッドについて図２２とは別の視点から見たときの斜視図である。
別の実施形態のサーマルヘッドとプラテン保持ブラケットの位置関係を示す側面図である。
【発明を実施するための形態】
【０００９】
［プリンタ１の概略構成］
本発明の一実施形態に係るプリンタ１は、連続発行と剥離発行を切り替え可能に構成されたラベルプリンタである。以下、プリンタ１について、図面を参照しながら詳細に説明する。
なお、各図では、例えば図１Ａ及び図１Ｂの斜視図に示すように、上（ＵＰ）、下（ＤＮ）、左（ＬＨ）、右（ＲＨ）、前（ＦＲ）、後（ＲＲ）の方向を定義しているが、この方向の定義は、専ら図面の説明の便宜のためであり、本発明のプリンタの使用時の姿勢を限定する意図はない。
この方向の定義では、「プリンタ前後方向」とは、プリンタ１の前後の方向を意味する。「プリンタ幅方向」とは、プリンタ１の左右の方向、あるいは横方向を意味する。
【００１０】
図１Ａ、図１Ｂ及び図２は、それぞれ実施形態のプリンタ１の斜視図である。図１Ａは、プリンタカバー３が閉鎖状態の場合を示し、図１Ｂ及び図２は、プリンタカバー３が開放状態の場合を示している。図１Ｂは、ロール紙Ｒがセットされた状態を示し、図２は、ロール紙Ｒ、及び、ロール紙Ｒがセットされる前のプリンタ１の状態を示している。
（【００１１】以降は省略されています）
