公開番号2025143116
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042860
出願日2024-03-18
発明の名称識別バンド
出願人株式会社サトー
代理人弁理士法人後藤特許事務所
主分類G06K 19/077 20060101AFI20250924BHJP(計算;計数)
要約【課題】通信距離を延ばすこと。
【解決手段】識別バンドは、ICチップとアンテナとを有する締結部材と、締結部材により環状に締結されるバンド本体とを備え、バンド本体には補助アンテナが形成されており、バンド本体が締結部材により締結された状態で、補助アンテナの一部が締結部材に設けられたアンテナの一部と重複する、または近傍に位置するように形成されている。
【選択図】図1
特許請求の範囲【請求項１】
識別情報を備えたＩＣチップと前記ＩＣチップに接続されたアンテナとを有する締結部材と、
前記締結部材により環状に締結されるバンド本体と、
を備え、
前記締結部材は、
少なくとも一つの係合部と、前記係合部と係合する被係合部を有し、
前記バンド本体は、
前記バンド本体の一端側に少なくとも一つの固定孔が形成された固定部と、
前記バンド本体の他端側に前記固定孔に重ね合わされる複数の調整孔が形成された調整部と、
前記固定孔と前記調整孔との間に補助アンテナが形成された中間部と、を有し、
前記締結部材における前記係合部が、重ね合わされた前記固定孔と前記調整孔に挿通されて前記被係合部に係合されることによって、前記バンド本体が前記締結部材により締結された状態で、前記補助アンテナの一部が前記アンテナの一部と重複する、または前記補助アンテナの一部が前記アンテナの一部の近傍に位置している、
識別バンド。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の識別バンドであって、
前記締結部材は、２つの係合部と、前記２つの係合部に対応する２つの被係合部とを有し、
前記２つの係合部の間、または前記２つの被係合部の間に、前記ＩＣチップ及び前記アンテナが配置された、
識別バンド。
【請求項３】
請求項１又は２に記載の識別バンドであって、
前記補助アンテナは、
前記アンテナと電磁結合される給電部と、
前記バンド本体に沿って形成され前記給電部と電気的に接続された放射部と、を有し、
前記バンド本体が前記締結部材により締結された際に、前記給電部が前記アンテナの一部と電磁結合するように形成された、
識別バンド。
【請求項４】
請求項３に記載の識別バンドであって、
前記補助アンテナは、互いに重ね合わされた前記固定孔と前記調整孔に前記係合部が挿通される挿通方向の投影面において、前記補助アンテナの前記給電部の一部が前記アンテナを囲むように配置された、
識別バンド。
【請求項５】
請求項３に記載の識別バンドであって、
前記放射部は、前記給電部が接続された一方の端部とは反対の端部にキャパシタハット部を有する、
識別バンド。
【請求項６】
請求項３に記載の識別バンドであって、
前記放射部は、メアンダ形状に形成された、
識別バンド。
【請求項７】
請求項３に記載の識別バンドであって、
前記放射部がフィッシュボーン形状である、
識別バンド。
【請求項８】
請求項３に記載の識別バンドであって、
前記バンド本体は、前記固定孔と前記複数の調整孔とを結ぶ線に交差するバンド幅方向における前記中間部の幅が前記調整部の幅よりも広く、
前記バンド幅方向における前記放射部の幅は、前記給電部の幅よりも広い、
識別バンド。
【請求項９】
請求項１に記載の識別バンドであって、
前記中間部に、情報が視認可能に印字される印字面が形成された、
識別バンド。
【請求項１０】
請求項６に記載の識別バンドであって、
前記メアンダ形状は、前記複数の調整孔の間を通って形成された、
識別バンド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、識別バンドに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、非接触通信が可能なＩＣチップが装填されたリストバンド用クリップと、当該クリップにより留め付けられるリストバンドが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第４６６６６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のリストバンドを留め付ける締結部材としてのリストバンド用クリップでは、実装されているアンテナのサイズがリストバンド用クリップのサイズに依存する。このため、リストバンド用クリップに実装可能なサイズのアンテナでは、通信距離を延ばすことが困難であった。
【０００５】
そこで、本発明は、識別情報を備えたＩＣチップとＩＣチップに接続されたアンテナとを有する締結部材と、締結部材により環状に締結されるバンド本体と、を備えた識別バンドにおいて、通信距離を延ばすことを目的とする。
【課題を解決するための手段】
【０００６】
本発明のある態様によれば、識別情報を備えたＩＣチップと前記ＩＣチップに接続されたアンテナとを有する締結部材と、前記締結部材により環状に締結されるバンド本体と、を備え、前記締結部材は、少なくとも一つの係合部と、前記係合部と係合する被係合部を有し、前記バンド本体は、前記バンド本体の一端側に少なくとも一つの固定孔が形成された固定部と、前記バンド本体の他端側に前記固定孔に重ね合わされる複数の調整孔が形成された調整部と、前記固定孔と前記調整孔との間に補助アンテナが形成された中間部と、を有し、前記締結部材における前記係合部が、互いに重ね合わされた前記固定孔と前記調整孔に挿通されて前記被係合部に係合されることによって、前記バンド本体が前記締結部材により締結された状態で、前記補助アンテナの一部が前記アンテナの一部と重複する、または前記補助アンテナの一部が前記アンテナの一部の近傍に位置している識別バンドが提供される。
【発明の効果】
【０００７】
本発明のある態様によれば、バンド本体に設けられた補助アンテナが締結部材に設けられたアンテナのブースターアンテナとして機能するため、通信距離を延ばすことができる。
【図面の簡単な説明】
【０００８】

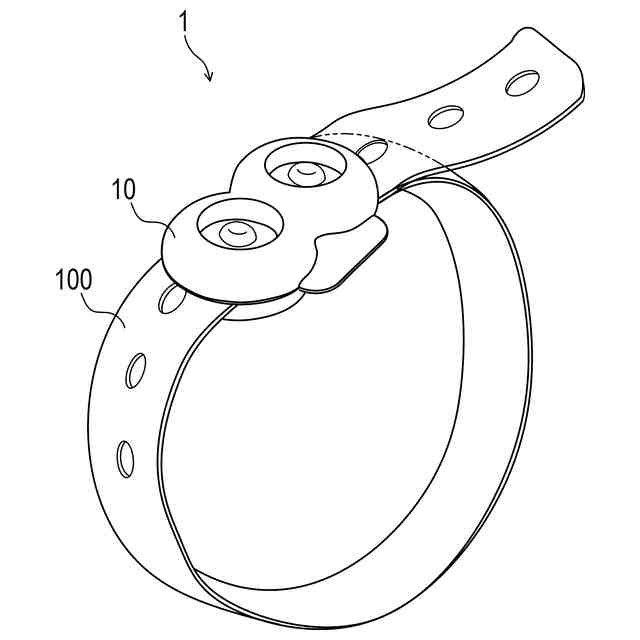

図１は、本発明の実施形態に係る識別バンドを説明する斜視図である。

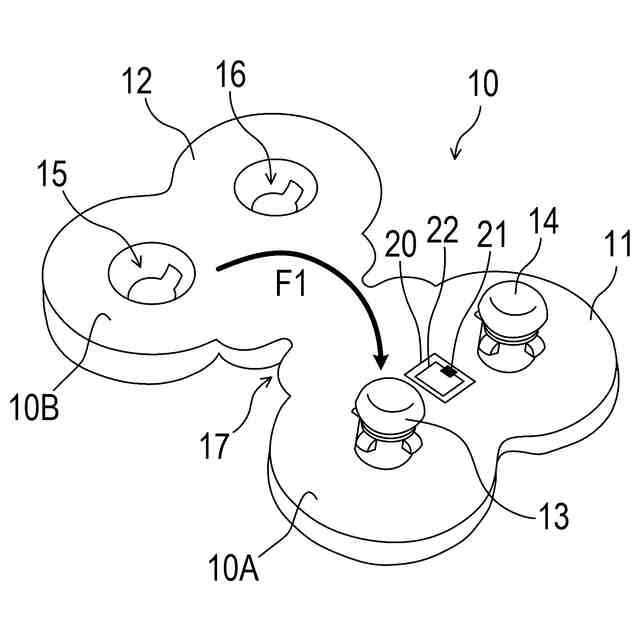

図２は、締結前の締結部材を説明する斜視図である。

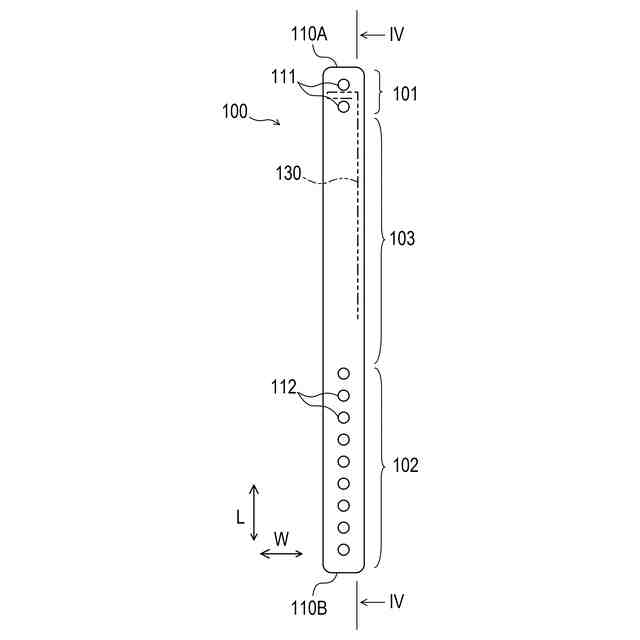

図３は、バンド本体を説明する平面図である。

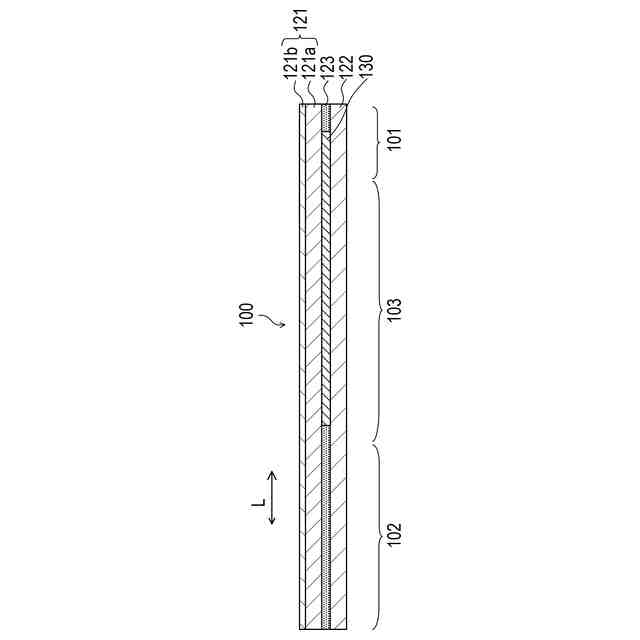

図４は、図３のＩＶ－ＩＶ線における断面図である。

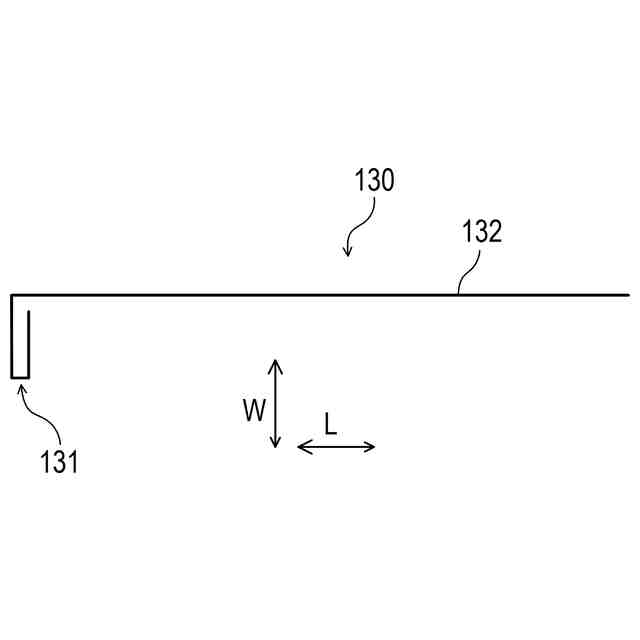

図５は、補助アンテナを説明する外観図である。

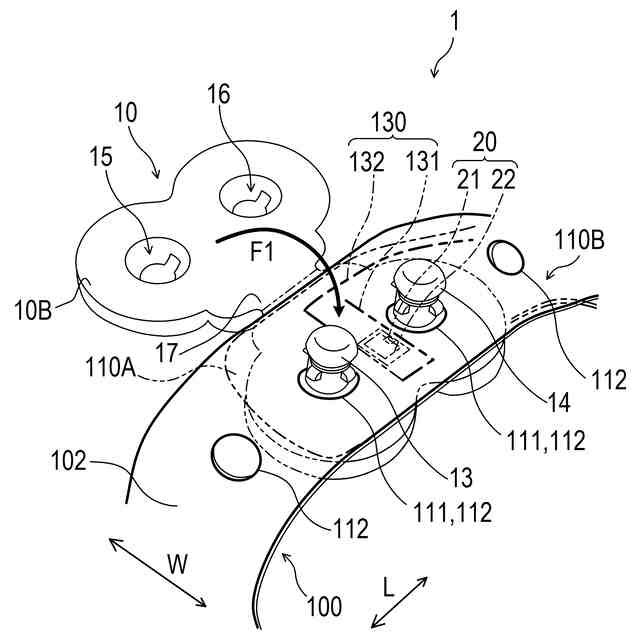

図６は、締結部材によって環状に締結されたバンド本体を説明する模式図である。

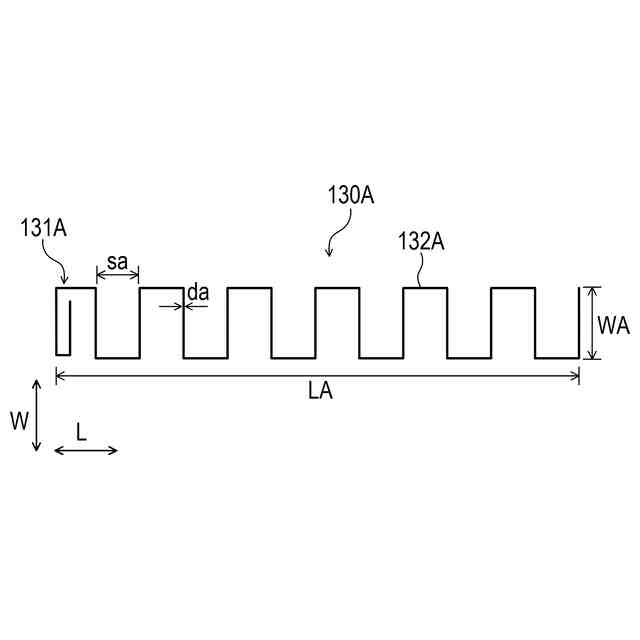

図７は、補助アンテナの第１変形例を説明する外観図である。

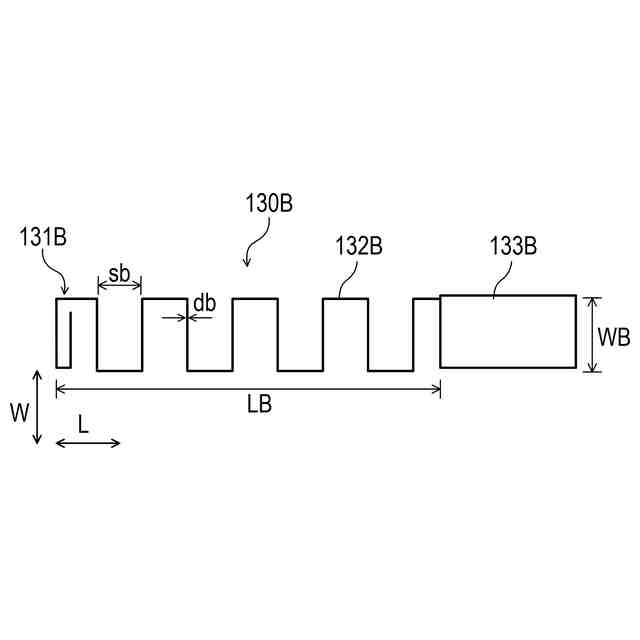

図８は、補助アンテナの第２変形例を説明する外観図である。
図９は、補助アンテナの第３変形例を説明する外観図である。
図１０は、補助アンテナの第４変形例を説明する外観図である。
図１１は、補助アンテナの第５変形例を説明する外観図である。
図１２は、補助アンテナの第６変形例を説明する外観図である。
図１３は、補助アンテナの第７変形例を説明する外観図である。
図１４は、補助アンテナの第８変形例を説明する外観図である。
図１５は、補助アンテナの第９変形例を説明する外観図である。
図１６は、補助アンテナの第１０変形例を説明する外観図である。
図１７は、補助アンテナの第１１変形例を説明する外観図である。
図１８は、補助アンテナの第１２変形例を説明する外観図である。
図１９は、補助アンテナの第１３変形例を説明する外観図である。
図２０は、補助アンテナの第１４変形例を説明する外観図である。
図２１は、補助アンテナの第１５変形例を説明する外観図である。
図２２は、補助アンテナの第１６変形例を説明する外観図である。
図２３は、補助アンテナの第１７変形例を説明する外観図である。
図２４は、補助アンテナの第１８変形例を説明する外観図である。
図２５は、バンド本体の変形例を説明する外観図である。
【発明を実施するための形態】
【０００９】
以下に記載する形態は、図面の簡単な説明により説明される図面に限定されるものではない。
【００１０】
本発明のある態様の第１の態様は、識別情報を備えたＩＣチップと前記ＩＣチップに接続されたアンテナとを有する締結部材と、前記締結部材により環状に締結されるバンド本体と、を備え、前記締結部材は、少なくとも一つの係合部と、前記係合部と係合する被係合部を有し、前記バンド本体は、前記バンド本体の一端側に少なくとも一つの固定孔が形成された固定部と、前記バンド本体の他端側に前記固定孔に重ね合わされる複数の調整孔が形成された調整部と、前記固定孔と前記調整孔との間に補助アンテナが形成された中間部と、を有し、前記締結部材における前記係合部が、互いに重ね合わされた前記固定孔と前記調整孔に挿通されて前記被係合部に係合されることによって、前記バンド本体が前記締結部材により締結された状態で、前記補助アンテナの一部が前記アンテナの一部と重複する、または前記補助アンテナの一部が前記アンテナの一部の近傍に位置している識別バンドである。
（【００１１】以降は省略されています）
