公開番号2025116833
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2025006378
出願日2025-01-16
発明の名称表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,維信諾科技股ふん有限公司,Visionox Technology Inc.
代理人個人,個人
主分類G09F 9/30 20060101AFI20250801BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】良好な透光率を有する表示装置の提供。
【解決手段】表示パネルは、第1所定方向に沿って延在して第2所定方向に間隔をあけて分布される複数の第1信号線を含む第1導電層と、第1導電層と表示パネルの厚さ方向に積層して設けられた第2導電層とを含み、前記第2導電層は、第2所定方向に沿って延在して成形され、第1所定方向に間隔をあけて分布される複数の第2信号線を含み、第1信号線は、第1所定方向に間隔をあけて分布される第1セグメントを含み、隣接する第1セグメントの間の分断された部分は中空領域を形成し、第1セグメントは第2信号線に接続されている。

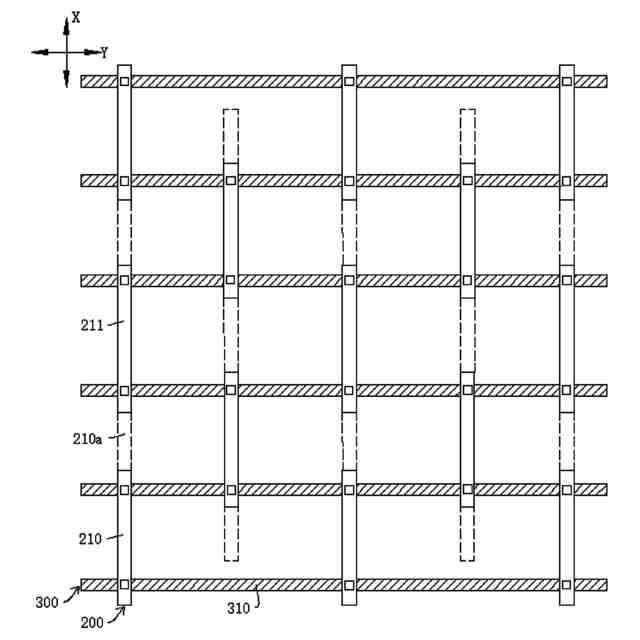

【選択図】図1
特許請求の範囲【請求項１】
第１所定方向に沿って延在して第２所定方向に間隔をあけて分布される複数の第１信号線を含む第１導電層と、
前記第２所定方向に沿って延在して成形されて前記第１所定方向に間隔をあけて分布される複数の第２信号線を含み、且つ前記第１導電層と表示パネルの厚さ方向に積層して設けられた第２導電層と、を含み、
前記第１信号線は、前記第１所定方向に間隔をあけて分布される第１セグメントを含み、隣接する前記第１セグメントの間の分断された部分は、中空領域を形成し、前記第１セグメントは、前記第２信号線に接続されている、
ことを特徴とする表示パネル。
続きを表示（約 4,300 文字）【請求項２】
少なくとも２つの前記第２信号線の間は、前記第１セグメントを介して電気的に接続され、
前記第１所定方向において隣接する少なくとも２つの前記第２信号線の間は、前記第１セグメントを介して電気的に接続されており、
又は、
少なくとも２つの前記第１セグメントの間は、前記第２信号線を介して電気的に接続され、
前記第２所定方向において隣接する少なくとも２つの第１セグメントの間は、前記第２信号線を介して電気的に接続されている、
ことを特徴とする請求項１に記載の表示パネル。
【請求項３】

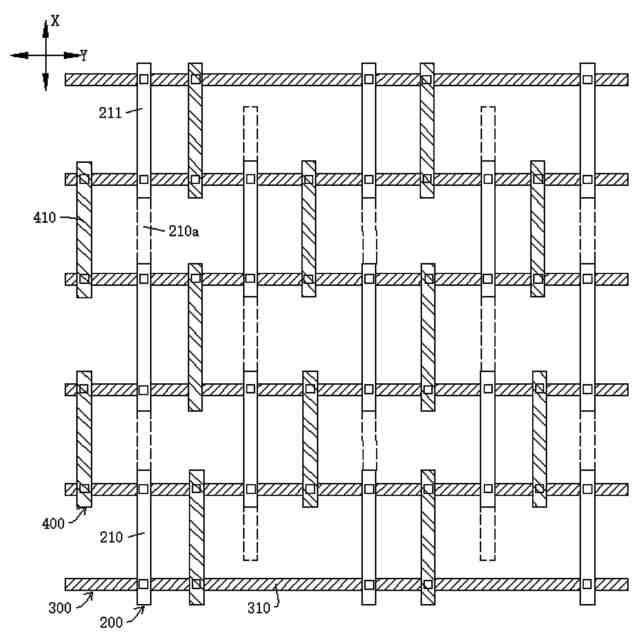

前記表示パネルは、補償信号線を含む第３導電層をさらに含み、前記補償信号線の前記厚さ方向における投影と前記中空領域の前記厚さ方向における投影とが重ならず、前記補償信号線は、前記第１所定方向に沿って延在して成形され、且つ前記第２信号線に接続され、
少なくとも２つの前記第２信号線の間は、前記補償信号線を介して電気的に接続され、
前記第１所定方向において隣接する少なくとも２つの前記第２信号線の間は、前記補償信号線を介して電気的に接続され、
前記表示パネルは、基底と、前記基底の一方側に設けられる基板とを含み、前記第１導電層、前記第２導電層及び前記第３導電層は、前記基板に設けられ、前記第３導電層は、前記第１導電層の前記基底から離れた側に位置し、
前記補償信号線の数は、前記中空領域の数と同じであり、
前記第１所定方向において前記中空領域の両側に位置している前記第２信号線の間に前記補償信号線が接続され、
前記補償信号線の材料は、前記第１信号線の材料と同じであり、
前記補償信号線の材料は、アルミニウム及びチタンの少なくとも一つを含み、
前記表示パネルは、前記補償信号線と絶縁して設けられる第３信号線をさらに含み、少なくとも一部の前記第３信号線は、前記第３導電層と同一層に設けられ、
前記第３信号線は負の電源電圧信号を伝送するために用いられ、
前記第３信号線は、互いに接続されている第１サブ信号線及び第２サブ信号線を含み、前記第１サブ信号線は、前記第３導電層と同一層に設けられ、前記第２サブ信号線は、前記第３導電層と前記第１導電層との間に位置し、
前記第１サブ信号線は、前記第１所定方向に沿って延在して成形されて前記第２所定方向に間隔をあけて設けられ、前記第２サブ信号線は、前記第２所定方向に沿って延在して成形されて前記第１所定方向に間隔をあけて設けられている、
ことを特徴とする請求項１に記載の表示パネル。
【請求項４】
前記表示パネルは、
前記第１導電層及び前記第２導電層が設けられた基板と、
前記基板の一方側に位置し、透光開口及び少なくとも２つの隔離開口が開設された隔離構造と、
前記隔離開口内に位置している発光ユニットを含む発光層と、をさらに含み、
少なくとも一部の前記透光開口の前記厚さ方向における投影と前記第１セグメントの前記厚さ方向における投影とは、間隔をあけて設けられている、
ことを特徴とする請求項１に記載の表示パネル。
【請求項５】
前記第２信号線の前記厚さ方向における投影と、前記透光開口の前記厚さ方向における投影とが重ならず、
前記第１信号線の前記厚さ方向における投影と、前記隔離開口の前記厚さ方向における投影とが重ならず、
前記隔離構造は、第１隔離部と、前記第１隔離部の前記基板から離れた側に位置している第２隔離部とを含み、前記第２隔離部は、前記隔離開口に向かって前記第１隔離部から突出して設けられ、
前記基板から離れた方向において、前記表示パネルは、第１電極層及び第２電極層をさらに含み、前記第１電極層は、前記発光ユニットの前記基板に向かう側に位置している第１電極を含み、前記第２電極層は、前記発光ユニットの前記基板から離れた側に位置している第２電極を含み、
前記隔離構造の材料は導電材料を含み、隣接する前記隔離開口内の前記第２電極は前記隔離構造を介して電気的に接続され、
前記表示パネルは、前記隔離構造と前記第１電極との間に位置している画素限定部をさらに含む、
ことを特徴とする請求項４に記載の表示パネル。
【請求項６】
前記第１信号線及び前記第２信号線は、リセット信号又は正の電源電圧信号を伝送するために用いられ、
前記第１信号線と前記第２信号線は、リセット信号を伝送するために用いられ、前記表示パネルは、基板をさらに含み、前記基板は、基底と、前記基底の一方側に位置しているトランジスタとを含み、前記トランジスタは、リセットトランジスタを含み、前記第１信号線と前記第２信号線のうちの少なくとも１つは、前記リセットトランジスタに接続され、
前記トランジスタは、ゲート電極と、前記ゲート電極の前記基底から離れた側に位置しているソースドレイン電極とを含み、前記第１導電層は、前記ソースドレイン電極と同一層に設けられ、
前記第２導電層は、前記ゲート電極と同一層に設けられ、又は、前記基板は、蓄積コンデンサをさらに含み、前記蓄積コンデンサは、前記ゲート電極と同一層に設けられる第１極板と、前記第１極板の前記基底から離れた側に位置している第２極板とを含み、前記第２導電層は、前記第２極板と同一層に設けられている、
ことを特徴とする請求項１に記載の表示パネル。
【請求項７】
前記表示パネルは、第１表示領域及び第２表示領域を有し、前記中空領域は、前記第２表示領域に位置し、
前記第２表示領域の透光率は、前記第１表示領域の透光率よりも大きい、
ことを特徴とする請求項１に記載の表示パネル。
【請求項８】
基板と、
前記基板の一方側に位置し、透光開口及び少なくとも２つの隔離開口が開設された隔離構造と、
前記隔離開口内に位置している発光ユニットを含む発光層と、
前記基板に設けられる第１導電層と、を含み、
前記第１導電層は、第１信号線を含み、前記第１信号線には、中空領域が開設され、少なくとも一部の前記透光開口の厚さ方向における投影と前記第１信号線の前記厚さ方向における投影とが間隔をあけて設けられている、
ことを特徴とする表示パネル。
【請求項９】
前記第１信号線は、第１所定方向に沿って延在して成形されて第２所定方向に間隔をあけて設けられ、
前記表示パネルは、前記基板に設けられ、前記第１導電層と前記厚さ方向に積層して設けられた第２導電層をさらに含み、前記第２導電層は、前記第１信号線に電気的に接続されている第２信号線を含み、前記第２信号線は、前記第２所定方向に沿って延在して成形されて前記第１所定方向に間隔をあけて設けられ、
前記第１信号線は、前記第１所定方向に間隔をあけて分布される第１セグメントを含み、隣接する前記第１セグメントの間の分断された部分は、中空領域を形成し、前記第１セグメントは、前記第２信号線に接続され、
少なくとも２つの前記第２信号線の間は、前記第１セグメントを介して電気的に接続され、
前記第１所定方向において隣接する少なくとも２つの前記第２信号線の間は、前記第１セグメントを介して電気的に接続され、
少なくとも２つの前記第１信号線における第１セグメントの間は、前記第２信号線を介して電気的に接続され、
前記第２所定方向において隣接する少なくとも２つの前記第１信号線における第１セグメントの間は、前記第２信号線を介して電気的に接続され、
前記第２信号線の前記厚さ方向における投影は、前記透光開口の前記厚さ方向における投影と重ならず、
前記第１信号線の前記厚さ方向における投影は、前記隔離開口の前記厚さ方向における投影と重ならず、
前記表示パネルは、基板に設けられる第３導電層をさらに含み、前記第３導電層は、補償信号線を含み、前記補償信号線の前記厚さ方向における投影は、前記中空領域の前記厚さ方向における投影と重ならず、前記補償信号線は、前記第１所定方向に沿って延在して成形され、且つ前記第２信号線に接続され、
少なくとも２つの前記第２信号線の間は、前記補償信号線を介して電気的に接続され、
前記第１所定方向において隣接する少なくとも２つの前記第２信号線の間は、前記補償信号線を介して電気的に接続され、
前記基板は基底を含み、前記第３導電層は前記第１導電層の前記基底から離れた側に位置し、
前記補償信号線の数は、前記中空領域の数と同じであり、
前記第１所定方向において前記中空領域の両側に位置している前記第２信号線の間に前記補償信号線が接続され、
前記補償信号線の材料は、前記第１信号線の材料と同じであり、
前記補償信号線の材料は、アルミニウム及びチタンの少なくとも一つを含み、
前記第１信号線及び前記第２信号線は、リセット信号又は正の電源電圧信号を伝送するために用いられ、
前記第１信号線及び前記第２信号線は、リセット信号を伝送するために用いられ、基板は、基底と、前記基底の一方側に位置しているトランジスタとを含み、前記トランジスタは、リセットトランジスタを含み、前記第１信号線及び前記第２信号線の少なくとも一方は、前記リセットトランジスタに接続され、
前記トランジスタは、ゲート電極と、前記ゲート電極の前記基底から離れた側に位置しているソースドレイン電極とを含み、前記第１導電層は、前記ソースドレイン電極と同一層に設けられ、
前記第２導電層は、前記ゲート電極と同一層に設けられ、又は、前記基板は、蓄積コンデンサをさらに含み、前記蓄積コンデンサは、前記ゲート電極と同一層に設けられる第１極板と、前記第１極板の前記基底から離れた側に位置している第２極板とを含み、前記第２導電層は、前記第２極板と同一層に設けられている、
ことを特徴とする請求項８に記載の表示パネル。
【請求項１０】
請求項１乃至９のいずれか１項に記載の表示パネルを備える、ことを特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、表示技術分野に関し、特に表示パネル及び表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＯＬＥＤ）及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）などの技術に基づく平面表示装置は、高画質、省電力、本体の薄型化及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの各種消費型電子製品に広く応用され、表示装置における主流となっている。
【０００３】
しかし、現在のＯＬＥＤ表示製品の使用性能は向上する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願の実施例は、表示パネルの透光率を向上させるための表示パネル及び表示装置を提供する。
【課題を解決するための手段】
【０００５】
本願の第１態様の実施例は、第１所定方向に沿って延在して第２所定方向に間隔をあけて分布される複数の第１信号線を含む第１導電層と、第２所定方向に沿って延在して成形されて第１所定方向に間隔をあけて分布される複数の第２信号線を含み、且つ第１導電層と表示パネルの厚さ方向に積層して設けられた第２導電層と、を含み、第１信号線は、第１所定方向に間隔をあけて分布される第１セグメントを含み、隣接する第１セグメントの間の分断された部分は中空領域を形成し、第１セグメントは第２信号線に接続されている表示パネルを提供する。
【０００６】
本願の第１態様の実施形態によれば、少なくとも２つの第２信号線の間は、第１セグメントを介して電気的に接続されている。
【０００７】
本願の第１態様の前記いずれかの実施形態によれば、第１所定方向において隣接する少なくとも２つの第２信号線の間は、第１セグメントを介して電気的に接続されている。
【０００８】
本願の第１態様の前記いずれかの実施形態によれば、少なくとも２つの第１セグメントの間は、第２信号線を介して電気的に接続されている。
【０００９】
本願の第１態様の実施形態によれば、第２所定方向において隣接する少なくとも２つの第１セグメントの間は、第２信号線を介して電気的に接続されている。
【００１０】

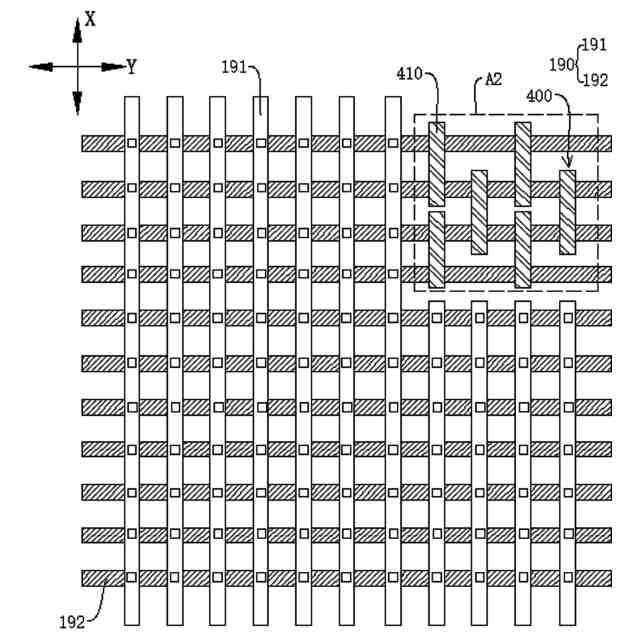

本願の第１態様の前記いずれかの実施形態によれば、表示パネルは、第３導電層をさらに含み、第３導電層は、補償信号線を含み、補償信号線の厚さ方向における投影と中空領域の厚さ方向における投影とは重ならず、ここで、補償信号線は、第１所定方向に沿って延在して成形され、補償信号線は、第２信号線に接続されている。
（【００１１】以降は省略されています）
