発明の名称検査装置、検査システム、検査方法、及びプログラム
出願人株式会社リコー
代理人個人,個人
主分類G06F 3/12 20060101AFI20250804BHJP(計算;計数)
要約【課題】バリアブル印刷の印刷データの誤りを、印刷前に検査できる検査装置を提供する。
【解決手段】検査装置は、バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから生成された印刷データを取得する印刷データ取得部と、前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する検査部と、前記検査部による検査結果を出力する出力部と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから生成された印刷データを取得する印刷データ取得部と、
前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する検査部と、
前記検査部による検査結果を出力する出力部と、
を有する、検査装置。
続きを表示（約 730 文字）【請求項２】
前記検査部は、前記バリアブル入力データのレコード情報と、前記印刷データの前記バリアブル領域から読み取ったレコード情報との整合性を検査する、請求項１に記載の検査装置。
【請求項３】
前記印刷データの前記バリアブル領域の画像データからレコード情報を読み取る読取り部を有する、請求項２に記載の検査装置。
【請求項４】
前記バリアブル領域の画像データは、レコード情報を表す二次元コードを含む、請求項３に記載の検査装置。
【請求項５】
前記バリアブル領域の画像データは、レコード情報を表す文字画像を含む、請求項３に記載の検査装置。
【請求項６】
前記バリアブル入力データから、前記バリアブル領域に対応するレコード情報を取得する情報取得部を有する、請求項１乃至５のいずれか一項に記載の検査装置。
【請求項７】
前記印刷データを印刷したときのプレビュー画像を表示画面に表示する表示制御部を有する、請求項１に記載の検査装置。
【請求項８】
前記プレビュー画像は、前記印刷データを印刷したときに、表面になる表面画像と裏面になる裏面画像とを含む、請求項７に記載の検査装置。
【請求項９】
前記表示画面において、レコード情報を読み取る前記バリアブル領域の指定操作を受け付ける操作受付部を有する、請求項７に記載の検査装置。
【請求項１０】
前記表示制御部は、前記バリアブル領域と、前記バリアブル入力データのレコード情報とを対応付けるＵＩを前記表示画面に表示する、請求項９に記載の検査装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、検査装置、検査システム、検査方法、及びプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、送付先の郵便番号と宛名等のように、印刷物の一部について入力データの各レコードの内容に応じて異なる内容を印刷するバリアブル印刷が知られている。
【０００３】
また、印刷装置がバリアブル印刷した印刷物を読み取り、元の入力データの各レコードと比較することで、印刷が正常に行われているかを検査する印刷検査装置が知られている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に示すような従来の技術では、例えば、バリアブル印刷の設定ミス等によって印刷データに誤りがある場合でも、印刷を実行後でないと誤りを検出できないという問題がある。
【０００５】
本発明の一実施形態は、上記の問題点に鑑みてなされたものであって、バリアブル印刷の印刷データの誤りを、印刷前に検査できるようにする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するため、本発明の一実施形態に係る検査装置は、バリアブル領域を含むデザインデータと、バリアブル入力データのレコード情報とから生成された印刷データを取得する印刷データ取得部と、前記バリアブル入力データのレコード情報に基づいて、前記印刷データの前記バリアブル領域から読み取ったデータの誤りの有無を検査する検査部と、前記検査部による検査結果を出力する出力部と、を有する。
【発明の効果】
【０００７】
本発明の一実施形態によれば、バリアブル印刷の印刷データの誤りを、印刷前に検査できるようになる。
【図面の簡単な説明】
【０００８】

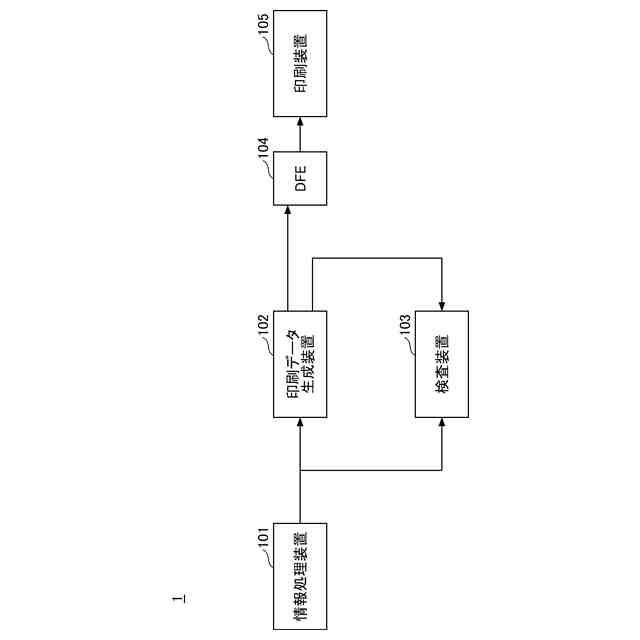

一実施形態に係る検査システムのシステム構成の例を示す図である。
一実施形態に係る処理の概要について説明するための図である。

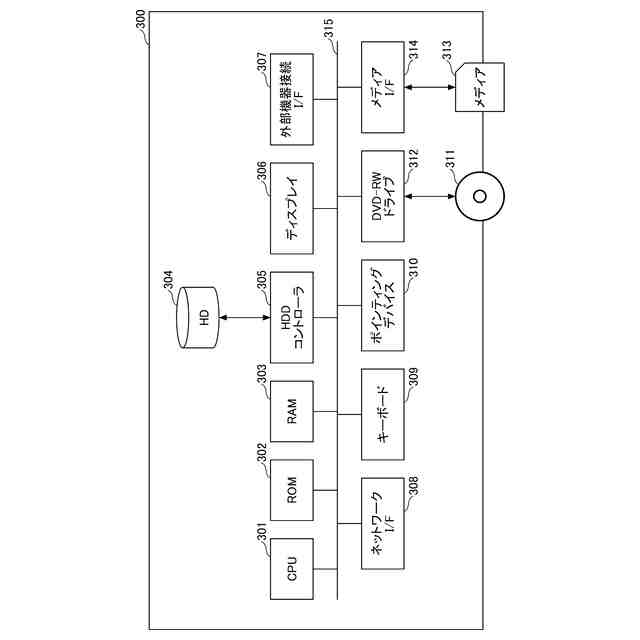

一実施形態に係るコンピュータのハードウェア構成の例を示す図である。

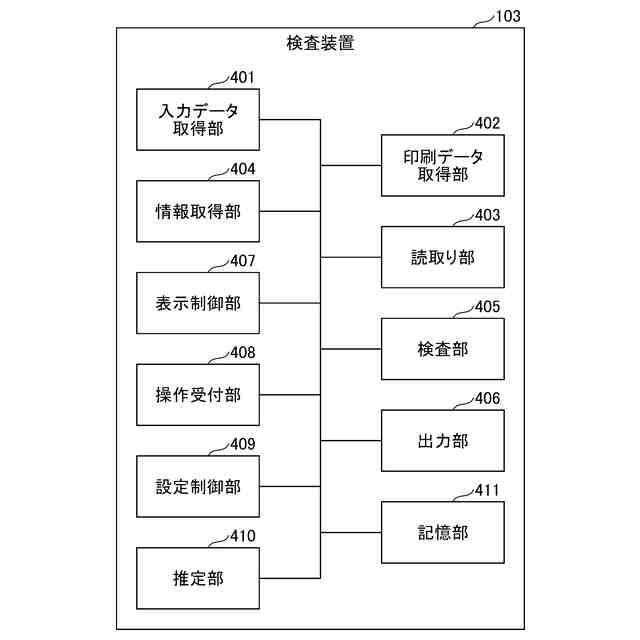

一実施形態に係る検査装置の機能構成の例を示す図である。

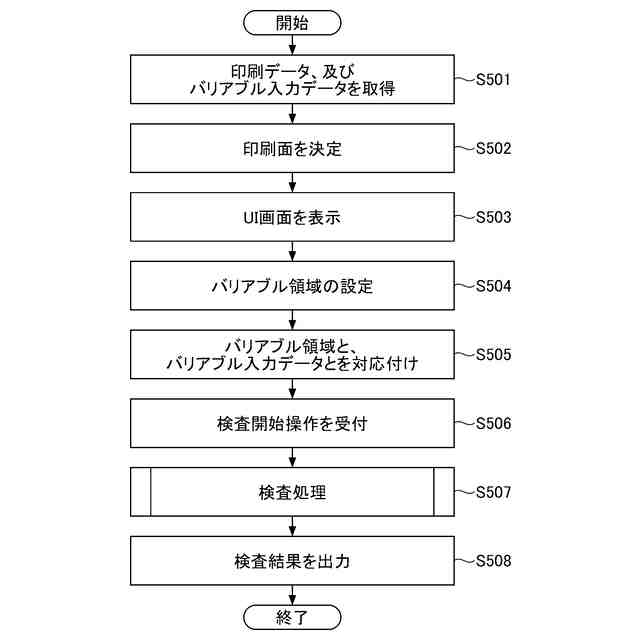

一実施形態に係る検査システムの処理の例を示すフローチャートである。

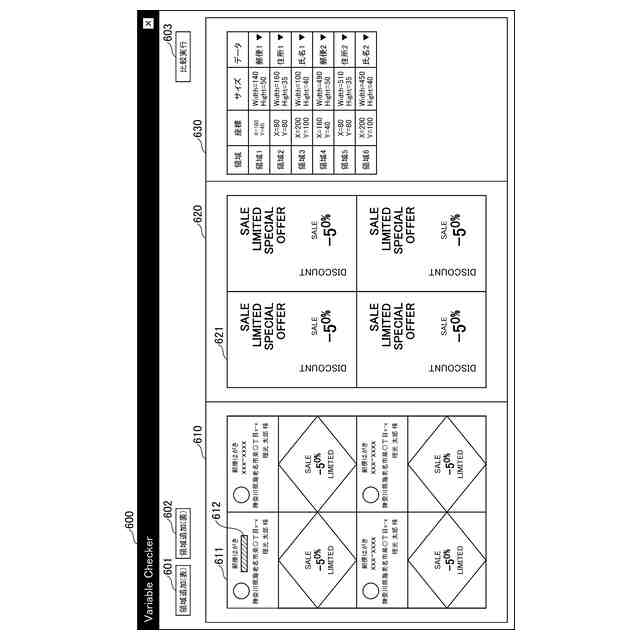

一実施形態に係るＵＩ画面の例を示す図である。
一実施形態に係るバリアブル入力データの一例のイメージを示す図である。
一実施形態に係るバリアブル入力データの別の一例のイメージを示す図である。
第１の実施形態に係る検査処理の例を示すフローチャートである。
第１の実施形態に係る検査結果の例を示す図である。
第１の実施形態に係る検査結果の表示画面の例を示す図（１）である。
第１の実施形態に係る検査結果の表示画面の例を示す図（２）である。
第２の実施形態に係る検査処理の例を示すフローチャートである。
第２の実施形態に係る検査結果の表示画面の例を示す図（１）である。
第２の実施形態に係る検査結果の表示画面の例を示す図（２）である。
第３の実施形態に係るＵＩ画面の例を示す図である。
一実施形態に係る面付け情報の設定画面の例を示す図（１）である。
一実施形態に係る面付け情報の設定画面の例を示す図（２）である。
第４の実施形態に係る処理の概要について説明するための図である。
第４の実施形態に係るデータの例を示す図である。
第４の実施形態に係る検査システムの処理の例を示すフローチャートである。
第４の実施形態に係る検査処理の例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。
【００１０】
＜システム構成＞
図１は、一実施形態に係る検査システムのシステム構成の例を示す図である。検査システム１は、例えば、送付先の郵便番号と宛名等のように、印刷物の一部について入力データの各レコードの内容に応じて異なる内容を印刷するバリアブル印刷用の印刷データを検査するシステムである。図１の例では、検査システム１は、情報処理装置１０１、印刷データ生成装置１０２、検査装置１０３、ＤＦＥ（Digital Front End）１０４、及び印刷装置１０５等を含む。ただし、情報処理装置１０１、ＤＦＥ１０４、及び印刷装置１０５は、検査システム１の外部の装置であってもよい。
