公開番号2025117666
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012516
出願日2024-01-31
発明の名称基礎構造、及び基礎構造の施工方法
出願人大和ハウス工業株式会社
代理人個人,個人
主分類E02D 27/01 20060101AFI20250805BHJP(水工;基礎;土砂の移送)
要約【課題】布基礎のベース部の上に載置される土の量を削減すること。

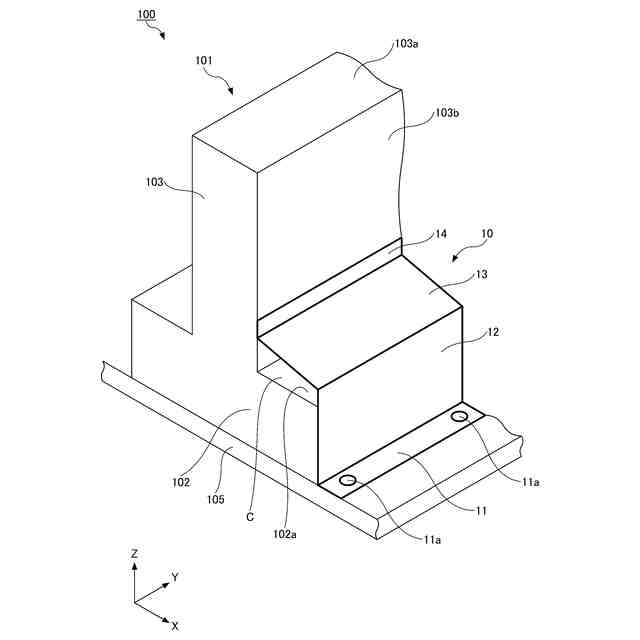

【解決手段】基礎構造100は、ベース部102及び立ち上がり部103を有する布基礎101と、ベース部102に隣接して配置される支持部材10と、布基礎101によって囲まれた領域内に埋め戻された埋め戻し土104と、を備え、支持部材10は、板厚方向が上下方向に沿うように配置され、砕石105又は捨てコンに固定される第1片11と、第1片11から屈曲され上方に延び、ベース部102の側面102bに対向する第2片12と、第2片12から屈曲され立ち上がり部103に接近する方向に延び、ベース部102の上面102aから上方に離れて配置され、ベース部102の上面102aを覆う第3片13と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
ベース部及び立ち上がり部を有する布基礎と、
前記ベース部に隣接して配置される支持部材と、
前記布基礎によって囲まれた領域内に埋め戻された埋め戻し土と、を備え、
前記支持部材は、
板厚方向が上下方向に沿うように配置され、砕石又は捨てコンに固定される第１片と、
前記第１片から屈曲され上方に延び、前記ベース部の側面に対向する第２片と、
前記第２片から屈曲され前記立ち上がり部に接近する方向に延び、前記ベース部の上面から上方に離れて配置され、前記ベース部の上面を覆う第３片と、を有する基礎構造。
続きを表示（約 1,500 文字）【請求項２】
前記支持部材は、
前記第３片から屈曲され上下方向に延び、前記立ち上がり部の側面に当接する第４片を備える請求項１に記載の基礎構造。
【請求項３】
前記第３片は、前記布基礎の長手方向に見て、傾斜するように配置され、前記立ち上がり部の側面に近い方の端部は、前記第２片に近い方の端部よりも上方に配置されている請求項１に記載の基礎構造。
【請求項４】
前記第３片の板厚方向は、上下方向に沿うように配置されている請求項１に記載の基礎構造。
【請求項５】

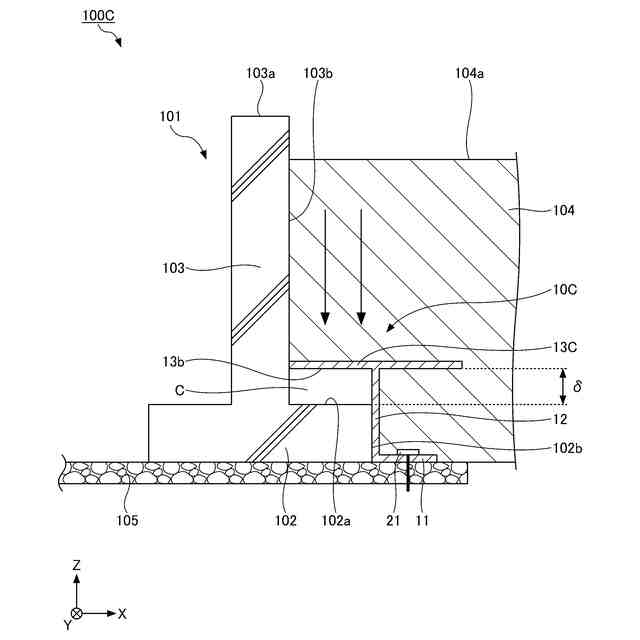

前記第３片は、前記布基礎の長手方向に見て、前記第２片の板厚方向の両側に張り出すように形成されている請求項１に記載の基礎構造。
【請求項６】

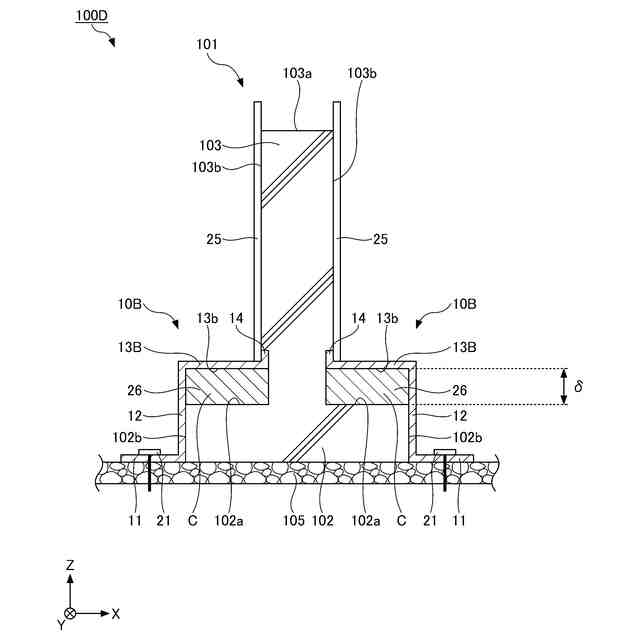

前記ベース部の上面と前記第３片の下面との間に配置された緩衝材を備える請求項１に記載の基礎構造。
【請求項７】
ベース部及び立ち上がり部を有する布基礎と、
前記ベース部に隣接して配置される支持部材と、
前記布基礎によって囲まれた領域内に埋め戻された埋め戻し土と、を備え、
前記支持部材は、
板厚方向が上下方向に沿うように配置され、砕石又は捨てコンに固定される第１片と、
前記第１片から屈曲され上方に延び、前記ベース部の側面に当接する第２片と、
前記第２片から屈曲され前記立ち上がり部に接近する方向に延び、前記ベース部の上面から上方に離れて配置され、前記ベース部の上面を覆う第３片と、を有する基礎構造を施工方法であって、

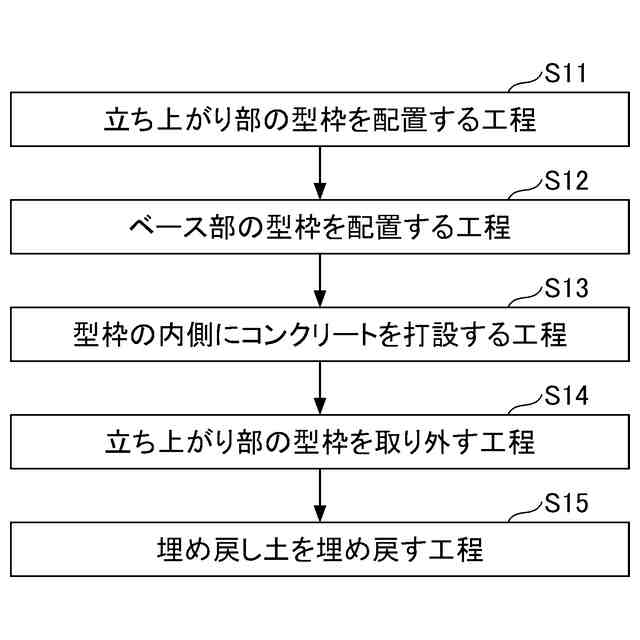

前記立ち上がり部を形成するための一対の第１型枠を配置する工程と、
前記ベース部を形成するための第２型枠として一対の前記支持部材を配置し、砕石又は捨てコンに前記支持部材の前記第１片を固定する工程と、
一対の前記第１型枠の間、及び一対の前記第２型枠の間に、コンクリートを打設する工程と、
一対の前記第１型枠を取り外す工程と、
前記埋め戻し土を、前記布基礎によって囲まれた領域内に埋め戻す工程と、を含む基礎構造の施工方法。
【請求項８】
ベース部及び立ち上がり部を有する布基礎と、
前記ベース部に隣接して配置される支持部材と、
前記布基礎によって囲まれた領域内に埋め戻された埋め戻し土と、を備え、
前記支持部材は、
板厚方向が上下方向に沿うように配置され、砕石又は捨てコンに固定される第１片と、
前記第１片から屈曲され上方に延び、前記ベース部の側面に当接する第２片と、
前記第２片から屈曲され前記立ち上がり部に接近する方向に延び、前記ベース部の上面から上方に離れて配置され、前記ベース部の上面を覆う第３片と、を有する基礎構造を施工方法であって、

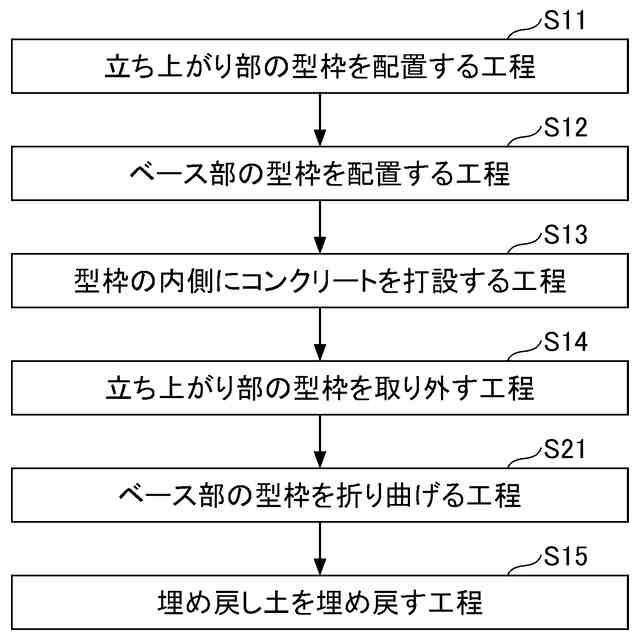

前記立ち上がり部を形成するための一対の第１型枠を配置する工程と、
前記ベース部を形成するための第２型枠として、前記第３片が屈曲される前の状態の一対の前記支持部材を配置し、砕石又は捨てコンに前記支持部材の前記第１片を固定する工程と、
一対の前記第１型枠の間、及び一対の前記第２型枠の間に、コンクリートを打設する工程と、
一対の前記第１型枠を取り外す工程と、
一対の前記第２型枠である前記支持部材の前記第３片を前記第２片に対して屈曲させて、前記ベース部の上面を覆うように配置させる工程と、
前記埋め戻し土を、前記布基礎によって囲まれた領域内に埋め戻す工程と、を含む基礎構造の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基礎構造、及び基礎構造の施工方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
立ち上がり部とベース部からなる逆Ｔ字型の布基礎で囲まれた領域内に埋め戻されたうめ戻し土の上部に打設される土間コンクリートの支持構造が知られている。この支持構造では、布基礎の内側のベース部の上に管を配置し、この管の内部に鉄筋を挿入し、コンクリートを打設している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－９５９２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
布基礎のベース部の上に載置される土の高さが高くなる場合に、ベース部を幅広にする必要があり、コストの増加につながる。
【０００５】
本発明は、布基礎のベース部の上に載置される土の量を削減することが可能な基礎構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明による基礎構造の一態様は、
ベース部及び立ち上がり部を有する布基礎と、
前記ベース部に隣接して配置される支持部材と、
前記布基礎によって囲まれた領域内に埋め戻された埋め戻し土と、を備え、
前記支持部材は、
板厚方向が上下方向に沿うように配置され、砕石又は捨てコンに固定される第１片と、
前記第１片から屈曲され上方に延び、前記ベース部の側面に対向する第２片と、
前記第２片から屈曲され前記立ち上がり部に接近する方向に延び、前記ベース部の上面から上方に離れて配置され、前記ベース部の上面を覆う第３片と、を有する。
【０００７】
本態様によれば、ベース部の上面と第３片との間に隙間が形成されることにより、ベース部の上面と第３片との間に埋め戻し土が配置されない。このような基礎構造によれば、ベース部の上に埋め戻し土が配置されない隙間が形成されることにより、ベース部の上に載置される土の量を削減することができる。
【０００８】
また、本発明の他の態様において、
前記支持部材は、
前記第３片から屈曲され上下方向に延び、前記立ち上がり部の側面に当接する第４片を備える。
【０００９】
本態様によれば、第３片の先端部から屈曲された第４片を立ち上がり部の側面に当接させることにより、第３片の先端部に作用する力を立ち上げ部で受けることができる。第３片の上に載る埋め戻し土を第３片によって支持できる。
【００１０】
また、本発明の他の態様において、
前記第３片は、前記布基礎の長手方向に見て、傾斜するように配置され、前記立ち上がり部の側面に近い方の端部は、前記第２片に近い方の端部よりも上方に配置されている。
（【００１１】以降は省略されています）
