公開番号2025117735
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012617
出願日2024-01-31
発明の名称アングル材の製造方法
出願人住友不動産株式会社
代理人個人,個人,個人,個人,個人,個人
主分類E04C 2/30 20060101AFI20250805BHJP(建築物)
要約【課題】資源ロスや廃棄物の削減を図りつつ、機能性・意匠性を備えたコーナーガード等のアングル材を製造する。
【解決手段】表面材と基材から構成される原板から、第1のシート材(シート製品)を切り出し、第1のシート材を切り出した後の原板から第2のシート材(アングル材)を切り出した後、当該第2のシート材を所定の押圧力で曲げ加工することにより、アングル材(例えば、建物内出隅部のコーナーガード)を製造する。当該所定の押圧力は、第2のシート材の材質、長さ及び厚さに応じて定められる。
【選択図】図1
特許請求の範囲【請求項１】
表面材と基材から構成される原板から第１のシート材を切り出すステップと、
前記第１のシート材を切り出した後の原板から、第２のシート材を切り出すステップと、
前記第２のシート材を所定の押圧力で曲げ加工するステップ
からなるアングル材の製造方法。
続きを表示（約 220 文字）【請求項２】
前記曲げ加工するステップにおいて、前記所定の押圧力は、前記第２のシート材の材質、長さ及び厚さに応じて定められることを特徴とする、請求項１記載のアングル材の製造方法。
【請求項３】
前記アングル材は建物内出隅部のコーナーガードであることを特徴とする、請求項１記載の製造方法。
【請求項４】
前記コーナーガードは、８０ｃｍ～１００ｃｍの長さであることを特徴とする、請求項３記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物内のコーナーガードとして用いられるアングル材を製造する方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば建物内のエレベータの内壁には、化粧シート材が貼り付けられており、エレベータ内装の意匠性及び機能性向上に寄与している。
【０００３】
このような化粧シート材は、例えば図８（ａ）に示すように、原板である化粧シート材１００から、傷や欠陥が発生しやすい周縁部を除いた領域において、用途に合わせたサイズの領域（図８（ａ）の点線で示す領域）１０１，１０２を切り出すことにより製造される。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の方法で化粧シート材（製品）１０１、１０２を切り出すにあたり、使用されなかった原板シート材（図８（ｂ）において斜線で示す領域）は、製造過程において廃棄処理されており、その割合は全体の半分程度にわたる場合も生じていた。環境負荷の低減、循環型社会の実現が求められるなか、資源ロスや廃棄物の発生を抑制することが望まれていた。
【０００５】
本発明は、上記に鑑みなされたものであり、資源ロスや廃棄物の発生を抑制しつつ、コーナーガード等のアングル材を製造する方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一実施形態は、アングル材の製造方法であり、表面材と基材から構成される原板から第１のシート材を切り出すステップと、前記第１のシート材を切り出した後の原板から、第２のシート材を切り出すステップと、前記第２のシート材を所定の押圧力で曲げ加工するステップを備える。これにより、機能性・意匠性を向上し、かつ資源の有効活用にも資する、コーナーガード等のアングル材を製造することができる。
【０００７】
また、前記曲げ加工するステップにおいて、前記所定の押圧力は、前記第２のシート材の材質、長さ及び厚さに応じて定められる。これにより、第２のシート材の材質、長さ及び厚さが異なっていても、曲げ角を一定にすることができる。また、前記アングル材は建物内出隅部のコーナーガードであることが好ましく、前記コーナーガードは、８０ｃｍ～１００ｃｍの長さであることが好ましい。
【発明の効果】
【０００８】
本発明によれば、資源ロス、廃棄物の削減を図りつつ、機能性・意匠性を備えたコーナーガード等のアングル材を製造することができる。
【図面の簡単な説明】
【０００９】
一実施形態に係るコーナーガードの製造工程を説明する図である。
化粧シート材の原板からコーナーガード材を切り出す例を示す説明図である。
化粧シート材の原板からコーナーガード材を切り出す別の例を示す説明図である。

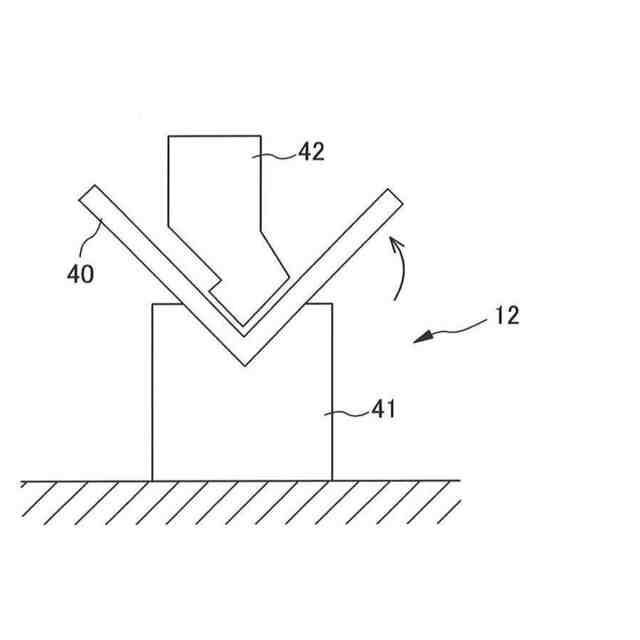

コーナーガード材の曲げ作業の一例を示す説明図である。

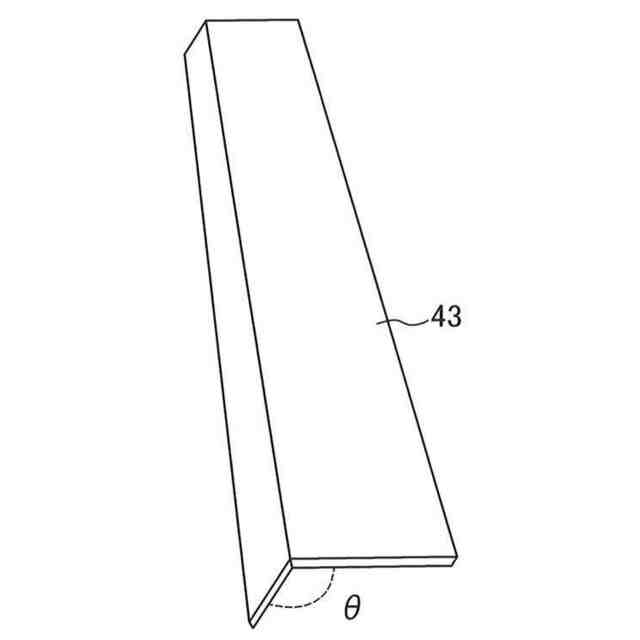

コーナーガードの外観斜視図である。
コーナーガードを建物内出隅部に取り付けた一例を示す斜視図である。

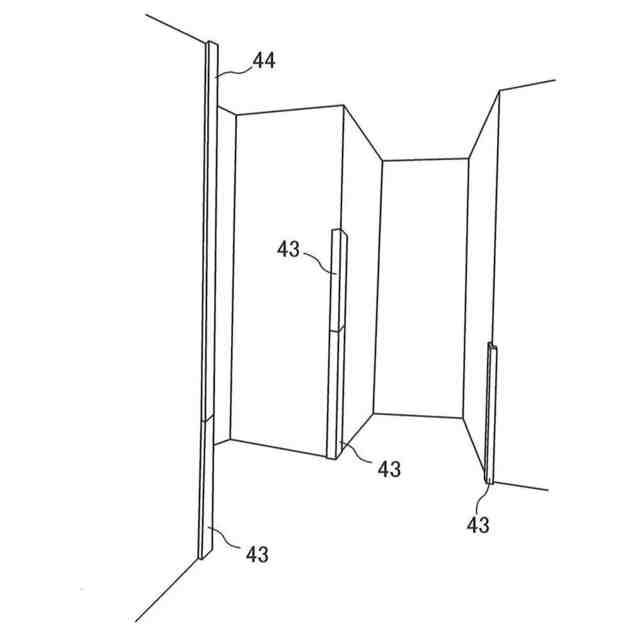

コーナーガードを建物内出隅部に取り付けた別の一例を示す斜視図である。
化粧シート材の原板からエレベータ内壁用のシート材を切り出す例を示す説明図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態として、コーナーガードの製造方法を例にして説明する。なお、同一または相当する構成要素には、同一の符号を付して重複した説明を省略する。
（【００１１】以降は省略されています）
