公開番号2025118164
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013308
出願日2024-01-31
発明の名称デバイスおよびその制御方法、クラウドプリントサーバシステムおよびその制御方法、クラウドプリントシステムおよびその制御方法、および、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04N 1/00 20060101AFI20250805BHJP(電気通信技術)
要約【課題】クラウドデバイス登録サービスにて登録されたデバイスをクラウドスキャンデバイスとして使用する方法及びプログラムを提供する。
【解決手段】クラウドデバイスは、クラウドプリント機能とクラウドスキャン機能の少なくとも一方を示すデバイスタイプを含む登録要求を、クラウドプリントサーバシステムに送信する送信手段と、クラウドプリントサーバシステムから、登録要求に含まれるデバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を受信する受信手段と、サービス識別子をクラウドプリントサーバシステムに送信し、クラウドプリントサーバシステムから、デバイスタイプに応じたサービスで使用するためのアクセストークンを取得する取得手段と、サービスを実行する際に、エンドポイントに対して、アクセストークンを用いて通信をする通信手段と、を備える。

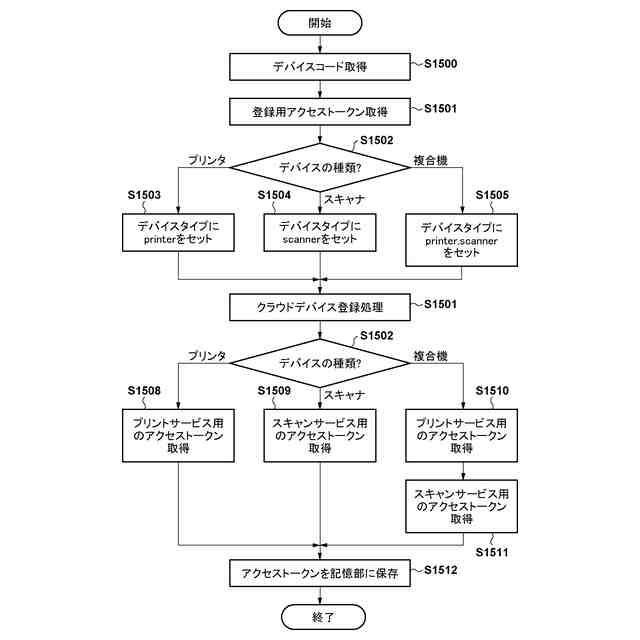

【選択図】図15
特許請求の範囲【請求項１】
クラウドプリント機能とクラウドスキャン機能の少なくとも一方を示すデバイスタイプを含む登録要求を、クラウドプリントサービスおよびクラウドスキャンサービスを提供するクラウドプリントサーバシステムに送信する送信手段と、
前記クラウドプリントサーバシステムから、前記登録要求に含まれるデバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を受信する受信手段と、
前記サービス識別子を前記クラウドプリントサーバシステムに送信し、前記クラウドプリントサーバシステムから、前記デバイスタイプに応じたサービスで使用するためのアクセストークンを取得する取得手段と、
前記サービスを実行する際に、前記エンドポイントに対して、前記アクセストークンを用いて通信をする通信手段と、
を備えたデバイス。
続きを表示（約 2,900 文字）【請求項２】
前記クラウドプリントサーバシステムとの通信は、ＩｎｔｅｒｎｅｔＰｒｉｎｔｉｎｇＰｒｏｔｏｃｏｌまたはｅＳＣＬにより行う、
請求項１に記載のデバイス。
【請求項３】
前記アクセストークンは、前記クラウドプリントサービスおよび前記クラウドスキャンサービスのそれぞれに応じて発行される、
請求項１に記載のデバイス。
【請求項４】
前記デバイスタイプは、複合機を有し、
前記デバイスタイプが複合機である場合、前記クラウドプリント機能と前記クラウドスキャン機能を有することを示す、
請求項１に記載のデバイス。
【請求項５】
送信手段が、クラウドプリント機能とクラウドスキャン機能の少なくとも一方を示すデバイスタイプを含む登録要求を、クラウドプリントサービスおよびクラウドスキャンサービスを提供するクラウドプリントサーバシステムに送信し、
受信手段が、前記クラウドプリントサーバシステムから、前記登録要求に含まれるデバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を受信し、
取得手段が、前記サービス識別子を前記クラウドプリントサーバシステムに送信し、前記クラウドプリントサーバシステムから、前記デバイスタイプに応じたサービスで使用するためのアクセストークンを取得し、
前記サービスを実行する際に、通信手段が、前記エンドポイントに対して、前記アクセストークンを用いて通信をする、
デバイスの制御方法。
【請求項６】
デバイスのコンピュータにデバイスの制御方法を実行させるためのプログラムであって、
前記コンピュータを、
クラウドプリント機能とクラウドスキャン機能の少なくとも一方を示すデバイスタイプを含む登録要求を、クラウドプリントサービスおよびクラウドスキャンサービスを提供するクラウドプリントサーバシステムに送信し、
前記クラウドプリントサーバシステムから、前記登録要求に含まれるデバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を受信し、
前記サービス識別子を前記クラウドプリントサーバシステムに送信し、前記クラウドプリントサーバシステムから、前記デバイスタイプに応じたサービスで使用するためのアクセストークンを取得し、
前記サービスを実行する際に、前記エンドポイントに対して、前記アクセストークンを用いて通信する、
ように機能させるためのプログラム。
【請求項７】
クラウドプリントサービスおよびクラウドスキャンサービスをデバイスに提供するクラウドプリントサーバシステムであって、
前記デバイスから、クラウドプリント機能とクラウドスキャン機能の少なくとも一方のデバイスタイプを含む登録要求を受信する受信手段と、
前記デバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を、前記デバイスに送信する送信手段と、
前記デバイスから、前記サービス識別子を含むアクセストークンを取得する要求を受信すると、前記サービス識別子に対応したアクセストークンを生成し、前記デバイスに送信するアクセストークン応答手段と、
を備えるクラウドプリントサーバシステム。
【請求項８】
クラウドプリントサービスおよびクラウドスキャンサービスをデバイスに提供するクラウドプリントサーバシステムの制御方法であって、
受信手段が、前記デバイスから、クラウドプリント機能とクラウドスキャン機能の少なくとも一方のデバイスタイプを含む登録要求を受信し、
送信手段が、前記デバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を、前記デバイスに送信し、
アクセストークン応答手段が、前記デバイスから、前記サービス識別子を含むアクセストークンを取得する要求を受信すると、前記サービス識別子に対応したアクセストークンを生成し、前記デバイスに送信する、
クラウドプリントサーバシステムの制御方法。
【請求項９】
クラウドプリントサービスおよびクラウドスキャンサービスをデバイスに提供するクラウドプリントサーバシステムのコンピュータの制御方法を実行させるためのプログラムであって、
前記コンピュータを、
デバイスから、クラウドプリント機能とクラウドスキャン機能の少なくとも一方のデバイスタイプを含む、クラウドプリントサービスとクラウドスキャンサービスの少なくとも一方の登録要求を受信し、
前記デバイスタイプに応じて、アクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を、前記デバイスに送信し、
前記デバイスから、前記サービス識別子を含むアクセストークンを取得する要求を受信すると、サービス識別子に対応したアクセストークンを生成し、前記デバイスに送信する、
ように機能させるためのプログラム。
【請求項１０】
デバイスと、クラウドプリントサービスおよびクラウドスキャンサービスを前記デバイスに提供するクラウドプリントサーバシステムとを含むクラウドプリントシステムであって、
前記デバイスは、
クラウドプリント機能とクラウドスキャン機能の少なくとも一方を示すデバイスタイプを含む登録要求を、前記クラウドプリントサーバシステムに送信する第１の送信手段と、
前記クラウドプリントサーバシステムから、前記登録要求に含まれるデバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を受信する第１の受信手段と、
前記サービス識別子を前記クラウドプリントサーバシステムに送信し、前記クラウドプリントサーバシステムから前記デバイスタイプに応じたアクセストークンを取得する取得手段と、
前記クラウドプリントサービスまたは前記クラウドスキャンサービスを実行する際に、前記エンドポイントに対して、前記アクセストークンを用いて通信をする通信手段とを備え、
前記クラウドプリントサーバシステムは、
前記デバイスから、前記登録要求を受信する第２の受信手段と、
前記デバイスタイプに応じたアクセストークンを取得するためのサービス識別子とエンドポイントを示すエンドポイント情報を、前記デバイスに送信する第２の送信手段と、
前記デバイスから、前記アクセストークンを取得する要求を受信すると、前記サービス識別子に対応したアクセストークンを生成し、前記デバイスに送信するアクセストークン応答手段とを備える、
クラウドプリントシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、デバイスおよびその制御方法、クラウドプリントサーバシステムおよびその制御方法、クラウドプリントシステムおよびその制御方法、および、プログラムに関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
これまでの印刷サービスでは、ユーザがＰＣ等のクライアント端末から複合機に直接印刷ジョブを送信することによって印刷を実現していた。一方、近年、インターネット上で提供されるクラウドサービスを利用したクラウドプリントサービス（特許文献１）が提案されている。
【０００３】
ここで、図１～図３を参照して、従来から知られているクラウドプリントの動作シーケンスについて説明する。
【０００４】
図１は複合機のクラウドプリント登録シーケンス図である。
【０００５】
複合機１０１は、クラウドプリント機能と、複合機１０１を操作するためのＷｅｂＵＩ機能をサポートしているものとする。クライアント端末１００はクラウドプリントクライアント機能と、ＷｅｂＵＩを操作するためのＷｅｂＵＩクライアントをサポートしているものとする。また、クラウドデバイス登録サービス１０２は、クラウドプリントサーバが提供するインターネット上のサービスであるとする。
【０００６】
ユーザは、まずクライアント端末１００のＷｅｂＵＩクライアントを利用して、複合機１０１にＷｅｂＵＩ経由でクラウドデバイス登録要求１１０を送信する。複合機１０１は、要求１１０を受信すると、クラウドデバイス登録サービス１０２にデバイスコード生成要求１１１を送信する。クラウドデバイス登録サービス１０２は要求１１１を受信すると、複合機１０１にデバイスコード生成応答１１２を送信する。デバイスコード生成応答１１２には、クラウドデバイス登録サービス１０２が生成した、デバイスコード１３０、ユーザコード１３１、検証ＵＲＬ１３２が含まれる。複合機１０１は、デバイスコード生成応答１１２を受信すると、クライアント端末１００にクラウドデバイス登録応答１１３を送信する。クラウドデバイス登録応答１１３には、クラウドデバイス登録サービス１０２が生成した、ユーザコード１３１、検証ＵＲＬ１３２が含まれる。
【０００７】
クライアント端末１００は、クラウドデバイス登録応答１１３を受信すると、ＷｅｂＵＩクライアント上にユーザコード１３１、検証ＵＲＬ１３２を表示する。ユーザは、ＷｅｂＵＩクライアントを操作し、表示された検証ＵＲＬ１３２にアクセスする。そしてクラウドアカウント１３３とユーザコード１３１を入力することにより、クラウドデバイス登録サービス１０２にクラウドデバイス登録承認要求１１４を送信する。クラウドデバイス登録サービス１０２はクラウドデバイス登録承認要求１１４を受信すると、登録中の複合機１０１の管理者をクラウドアカウント１３３として関連付けを行い登録承認済みとして管理する。そしてクラウドデバイス登録サービス１０２はクラウドデバイス登録承認応答１１５をクライアント端末１００に送信する。
【０００８】
複合機１０１は、クラウドデバイス登録サービス１０２にアクセストークン要求１１６を送信する。アクセストークン要求１１６には、クラウドデバイス登録サービス１０２が生成したデバイスコード１３０が含まれる。クラウドデバイス登録サービス１０２は、アクセストークン要求１１６を受信するとアクセストークン１３４を生成する。このアクセストークン１３４は、以降の登録処理で使用され登録処理の認可を証明するものである。クラウドデバイス登録サービス１０２は、複合機１０１にアクセストークン応答１１７を送信する。アクセストークン応答１１７にはクラウドデバイス登録サービス１０２が生成したアクセストークン１３４が含まれる。
【０００９】
複合機１０１は、クラウドデバイス登録サービス１０２に登録要求１１８を送信する。登録要求１１８には、デバイス名１３５、デバイスタイプ１３６が含まれる。また、登録要求１１８のＨＴＴＰヘッダにはアクセストークン１３４が付加されている。デバイス名１３５は、複合機１０１に設定されたデバイス名称である。デバイスタイプ１３６は複合機１０１のデバイスタイプを表すものであり、クラウドプリントサービス２００においては「ｐｒｉｎｔｅｒ」がセットされる。クラウドプリントサービス２００は、クラウドプリントサーバが提供するインターネット上のサービスであるとする。クラウドデバイス登録サービス１０２は登録要求１１８を受信するとアクセストークン１３４をアクセストークン応答１１７により自身が応答したトークンか否かを判断する。これにより送信された登録要求１１８が認可されたものであるか確認する。クラウドデバイス登録サービス１０２は、前記確認の結果、認可された登録要求と判断すると、複合機１０１に登録応答１１９を送信し、複合機１０１の登録処理を開始する。
【００１０】
複合機１０１は、クラウドデバイス登録サービス１０２に登録状態要求１２０を送信する。登録状態要求１２０にもＨＴＴＰヘッダにはアクセストークン１３４が付加されている。クラウドデバイス登録サービス１０２は、登録状態要求１２０を受信すると、登録要求１１８を受信したときと同様にアクセストークン１３４の確認を行い、認可された登録要求と判断すると、以下の処理を継続する。クラウドデバイス登録サービス１０２は、登録が完了している場合、複合機１０１に登録状態応答１２１を送信する。アクセストークン応答１１７には、プリントサービスＵＲＬ１３７、通知サービスＵＲＬ１３８、および、プリントサービスリソースＩＤ１３９が含まれる。プリントサービスＵＲＬ１３７はクラウドプリントサービス２００のエンドポイントを示すエンドポイント情報である。通知サービスＵＲＬ１３８はクラウドプリントイベント通知サービス２０１のエンドポイントを示すエンドポイント情報である。プリントサービスリソースＩＤ１３９はプリントサービスを利用するためのアクセストークンを取得するためにクラウドデバイス登録サービスが発行する一意な情報である。クラウドプリントイベント通知サービス２０１は、クラウドプリントサーバが提供するインターネット上のサービスであるとする。
（【００１１】以降は省略されています）
