特許ウォッチ

公開番号2025118396
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013704
出願日2024-01-31
発明の名称読取装置、読取方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類H04N 1/191 20060101AFI20250805BHJP(電気通信技術)
要約【課題】カラーチャートを撮像することなく色を補正する読取装置、読取方法およびプログラムを提供する。
【解決手段】読取装置は、読取対象に照射する光源として、第1の発光波長を中心とする光源と、第2の発光波長を中心とする光源と、各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段である受光部と、を備えるとともに、第1、第2の2つの光源組み合わせは、RGBの発光波長帯域に関して、それぞれの共通の発光帯域を持たない光源同士の組み合わせか、一方の光源の発光波長帯域を含みつつさらに別の発光波長帯域を含んだ光源同士の組み合わせであって、これら2つの光源の点灯時の撮像結果に基づいて色の調整を行なう。
【選択図】図1
特許請求の範囲【請求項１】
読取対象に第１の発光波長を中心とする光と第２の発光波長を中心とする光を照射する光源と、
各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段と、
前記読取対象が第１の色であり前記所定の受光波長が第１の受光波長である場合の前記撮像手段の第１の出力を、
前記読取対象が第２の色であり前記所定の受光波長が第２の受光波長である場合の前記撮像手段の第２の出力を用いて補正する、読取装置。
続きを表示（約 1,300 文字）【請求項２】
読取対象に第１の発光波長を中心とする光と第２の発光波長を中心とする光を照射する光源と、
各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段と、
前記読取対象が第１の色であり前記所定の受光波長が第１の受光波長である場合の前記撮像手段の第１の出力を、
前記読取対象が第２の色であり前記所定の受光波長が第２の受光波長である場合の前記撮像手段の第２の出力と、
前記読取対象が第２の色であり前記所定の受光波長が第１の受光波長である場合の前記撮像手段の第３の出力と、を用いて補正する、読取装置。
【請求項３】
前記第１の発光波長は青色の波長であり、
前記第２の発光波長は黄色の波長である、請求項１又は２に記載の読取装置。
【請求項４】
前記第１の受光波長は赤色を中心とした波長であり、
前記第２の受光波長は青色を中心とした波長である、請求項１又は２に記載の読取装置。
【請求項５】
前記第１の色は黄色であり、
前記第２の色は白色である、請求項１又は２に記載の読取装置。
【請求項６】
前記第１の色の濃度に応じて、前記第１の出力の補正に用いる前記第２の出力と前記第３の出力の割合を変更する、請求項２に記載の読取装置。
【請求項７】
前記第１の出力を、前記第２の出力に所定の係数を乗じた値で除算又は減算することにより補正する、請求項１又は２に記載の読取装置。
【請求項８】
前記第１の出力を、前記第２の出力と前記第３の出力の加重平均に所定の係数を乗じた値で除算又は減算することにより補正する、請求項２に記載の読取装置。
【請求項９】
第１の発光波長を中心とする光と第２の発光波長を中心とする光を照射する光源から、読取対象に光を照射させる照射ステップと、
前記読取対象からの反射光に第１の受光波長を中心とした波長に感度を有する複数の光電変換素子を有する撮像手段で読み取る第１読取ステップと、
前記読取対象からの反射光に第２の受光波長を中心とした波長に感度を有する複数の光電変換素子を有する撮像手段で読み取る第２読取ステップと、
を備え、
前記読取対象が第１の色である場合の前記第２読取ステップの第１の出力を、前記読取対象が第２の色である場合の前記第１読取ステップの第２の出力を用いて補正する、読取方法。
【請求項１０】
コンピュータを、
第１の発光波長を中心とする光と第２の発光波長を中心とする光を照射する光源から、読取対象に光を照射させる照射手段と、
前記読取対象からの反射光に第１の受光波長を中心とした波長に感度を有する複数の光電変換素子を有する第１読取手段と、
前記読取対象からの反射光に第２の受光波長を中心とした波長に感度を有する複数の光電変換素子を有する第２読取手段と、
として機能させるものであって、
前記読取対象が第１の色である場合の前記第２読取手段の第１の出力を、前記読取対象が第２の色である場合の前記第１読取手段の第２の出力を用いて補正する、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、読取装置、読取方法およびプログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、密着イメージセンサを用いた画像読取装置において、光源の波長変動などに起因する色バラツキに対して補正を行う技術が知られている。
【０００３】
特許文献１には、複数の光電変換素子から出力される画像信号のレベルを調整するレベル補正手段と、撮像手段でカラーチャートを撮像したときに前記レベル補正手段から出力される画像信号に対し、当該カラーチャートの特性のバラツキに対する補正を行なうカラーチャート特性補正手段を用いることが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術によれば、カラーチャートを撮像しなければ色バラツキを補正することができないという課題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、カラーチャートを撮像することなく色の補正を可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、読取対象に第１の発光波長を中心とする光と第２の発光波長を中心とする光を照射する光源と、各々が複数の所定の受光波長のいずれかに感度を有する複数の光電変換素子を有する撮像手段と、を備える。
【発明の効果】
【０００７】
本発明によれば、カラーチャートを撮像することなく色の補正することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

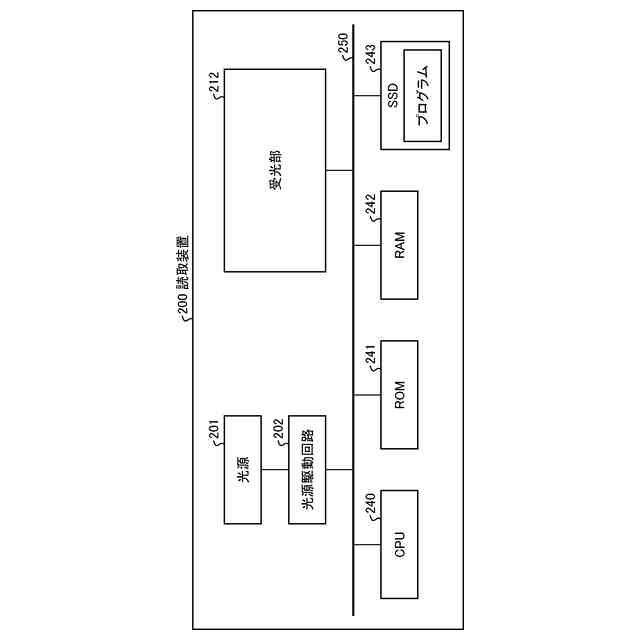

図１は、第１の実施の形態にかかる読取装置のハードウェア構成の一例を示す図である。

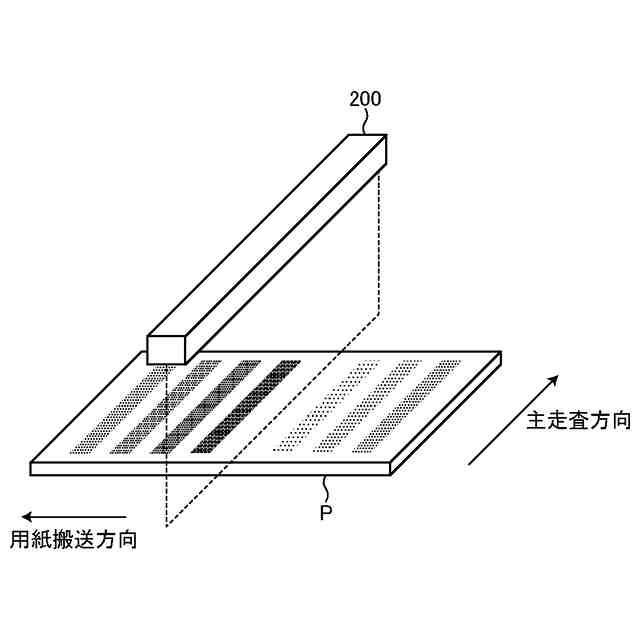

図２は、読取装置が記録紙の画像を読み取る様子を示す斜視図である。
図３は、読取装置に用いるＬＥＤアレイの概略構成図である。

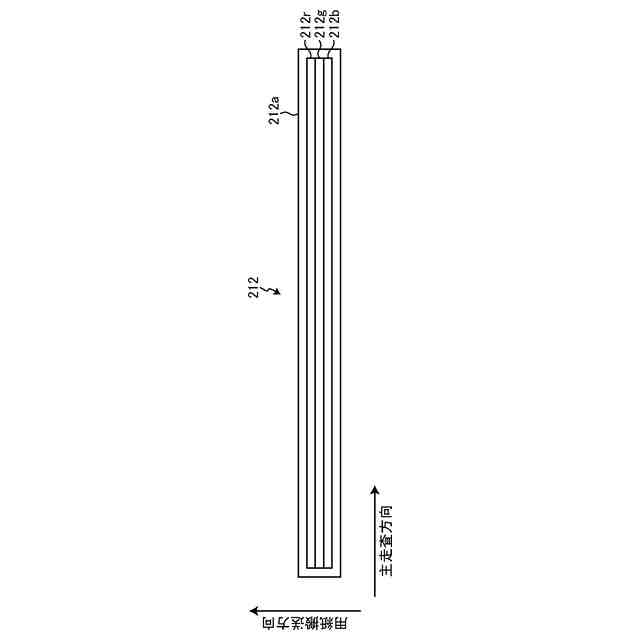

図４は、読取装置に用いる受光部の概略構成図である。

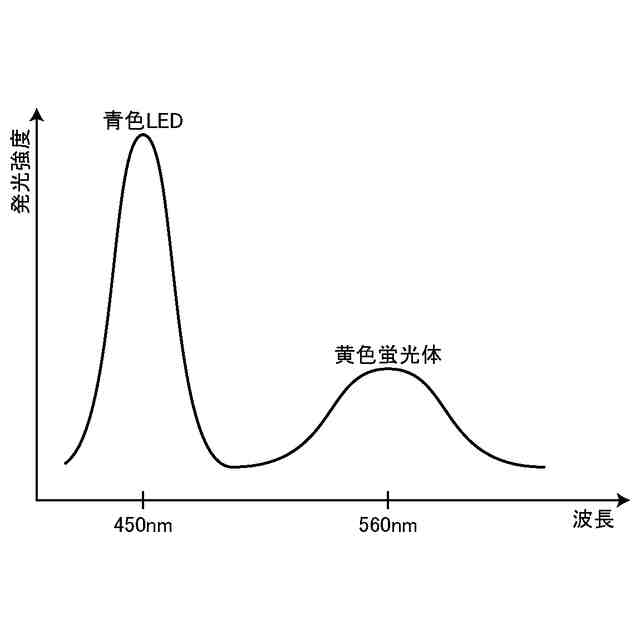

図５は、白色ＬＥＤの分光分布の一例を示す図である。

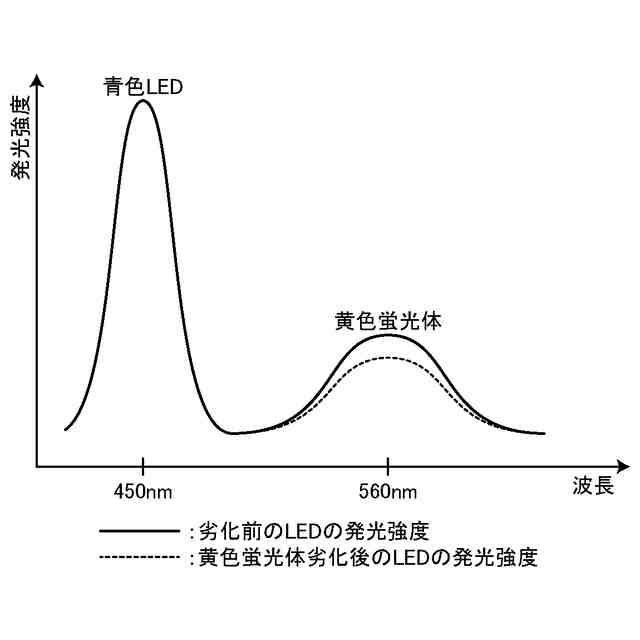

図６は、白色ＬＥＤの劣化前後の分光分布の一例を示す図である。

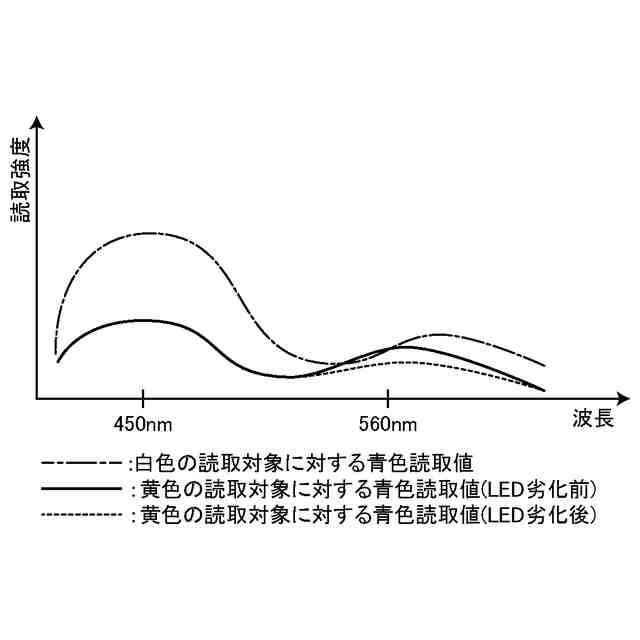

図７は、第１の色が黄色である場合の、青色読取値の出力分布の一例を示す図である。
図８は、赤色フィルタの波長毎のフィルタ特性を示す図である。

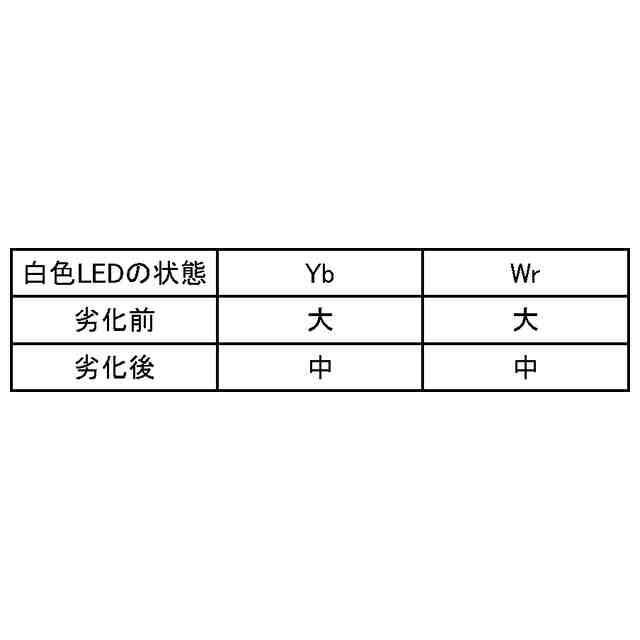

図９は、白色ＬＥＤの各状態における各の読取値をまとめた表である。
図１０は、第１の実施の形態にかかる補正処理の機能ブロック図の一例を示す図である。
図１１は、第１の実施の形態にかかる補正処理の手順を示すフローチャートである。
図１２は、第１の色の濃度の違いによる波長分布の違いを示す図である。
図１３は、第２の実施の形態にかかる補正処理の機能ブロック図の一例を示す図である。
図１４は、第２の実施の形態にかかる補正処理の手順を示すフローチャートである。
図１５は、補正処理に用いる加重平均値と濃度の関係を示す図である。
図１６は、第３の実施の形態にかかる補正処理の機能ブロック図の一例を示す図である。
図１７は、第３の実施の形態にかかる補正処理の手順を示すフローチャートである。
図１８は、第４の実施の形態にかかる階調補正装置を搭載したプリンタの概略構成図である。
図１９は、階調補正用の帯状パターンの一例を示す図である。
図２０は、第４の実施の形態にかかる階調補正処理の機能ブロック図の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、読取装置、読取方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）
図１は、第１の実施の形態にかかる読取装置のハードウェア構成の一例を示す図である。本実施形態の読取装置２００は、光源２０１、光源駆動回路２０２、受光部２１２、ＣＰＵ（Central Processing Unit）２４０、ＲＯＭ（Read Only Memory）２４１、ＲＡＭ（Random Access Memory）２４２、およびＳＳＤ（Solid State Drive）２４３を有している。光源駆動回路２０２、受光部２１２、ＣＰＵ２４０、ＲＯＭ２４１、ＲＡＭ２４２、およびＳＳＤ２４３は、システムバス２５０を介して相互に電気的に接続されている。
（【００１１】以降は省略されています）
