公開番号2025118439
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013754
出願日2024-01-31
発明の名称情報処理装置及び画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人弁理士法人TNKアジア国際特許事務所
主分類H04N 1/00 20060101AFI20250805BHJP(電気通信技術)
要約【課題】原稿の画像をプレビュー表示させつつ、原稿の画像の処理に用いられる機能の使い勝手を向上させる。

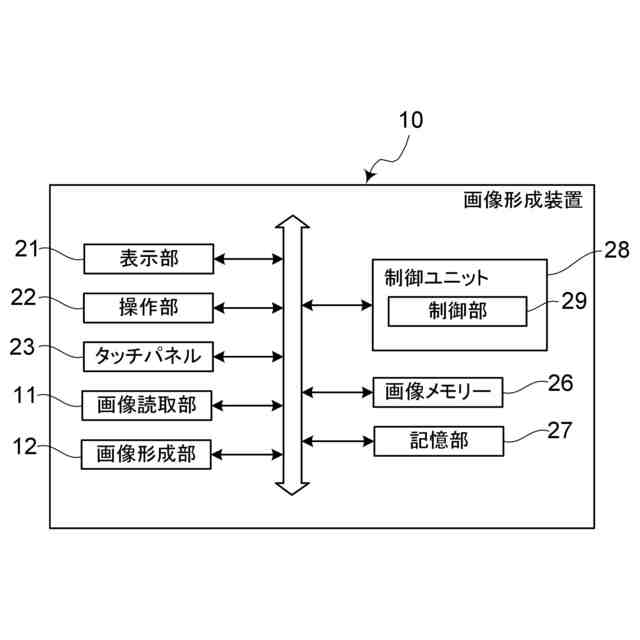

【解決手段】画像形成装置10において、制御部29は、原稿の画像を表示部21の画面にプレビュー表示させ、原稿の画像の形成に係る複数の印刷機能別に、印刷機能の使用回数を計数して、印刷機能の使用回数に基づき該印刷機能の優先度を設定し、各印刷機能をそれぞれの優先度に応じて規定の個数だけ選択して、表示部21の画面における空き領域に、選択された個数の印刷機能を示すそれぞれのボタンを表示させ、表示されたボタンに対応付けられた指示を、タッチパネルを通じて受け付けたとき、当該受け付けた指示に対応する処理を実行する。
【選択図】図2
特許請求の範囲【請求項１】
表示部と、
前記表示部の画面に設けられたタッチパネルと、
原稿の画像を前記表示部の画面にプレビュー表示させる制御部と、を備え、
前記制御部は、

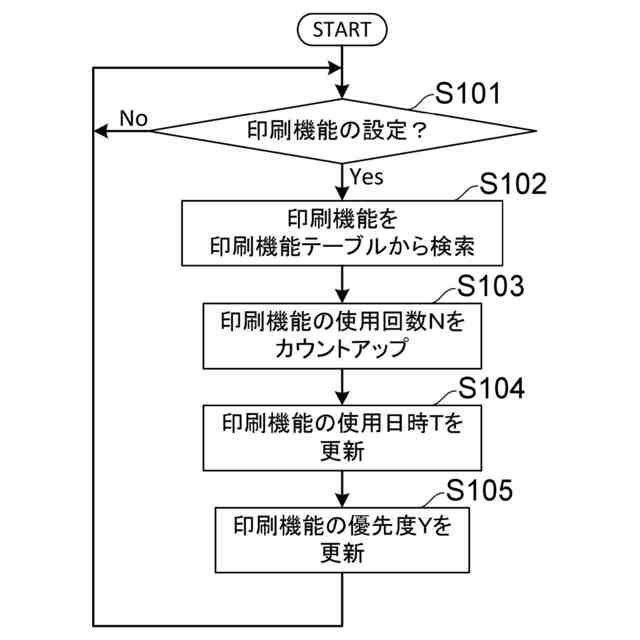

前記原稿の画像の処理についての複数の機能別に、前記機能の使用回数を計数して、前記機能の使用回数に基づき該機能の優先度を設定し、

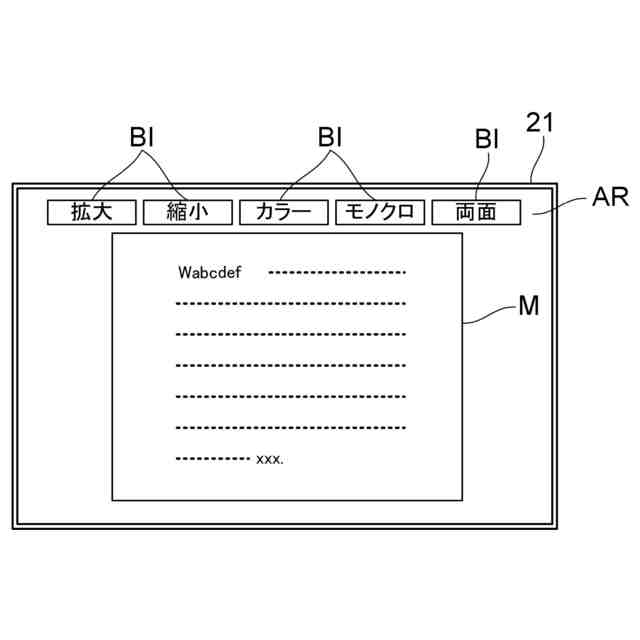

前記各機能をそれぞれの優先度に応じて規定の個数だけ選択して、前記表示部の画面における前記プレビュー表示された原稿の画像以外の空き領域に、前記選択された個数の印刷機能を示すそれぞれのボタンを表示させ、
前記表示されたボタンに対応付けられた指示を、前記タッチパネルを通じて受け付けたとき、当該受け付けた指示に対応する処理を実行する、情報処理装置。
続きを表示（約 2,000 文字）【請求項２】
ユーザーから指示の入力を受け付ける操作部を更に備え、

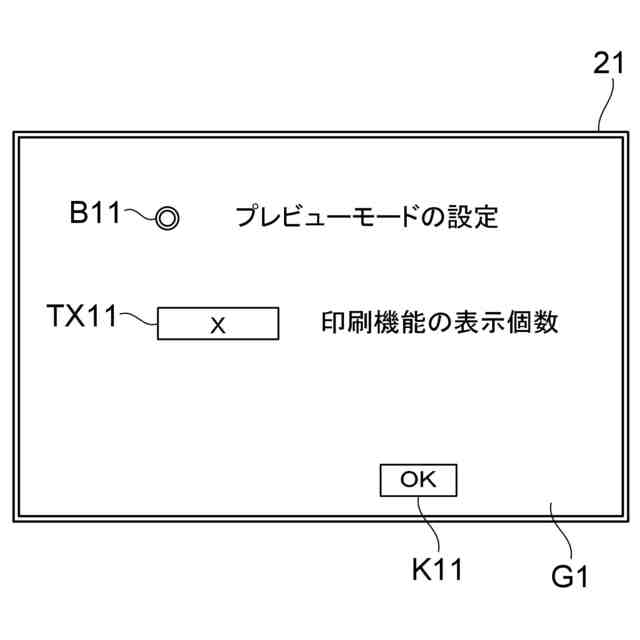

前記制御部は、ユーザーによる操作で前記操作部に入力が受け付けられた個数を前記規定の個数として、前記各機能をそれぞれの優先度に応じて選択する請求項１に記載の情報処理装置。
【請求項３】
前記制御部は、前記各機能の使用日時を判定し、優先度が同じ複数の機能があった場合に、優先度が同じ各機能の使用日時が新しい方の機能を優先して選択する請求項１に記載の情報処理装置。
【請求項４】
前記情報処理装置を利用する複数のユーザーの識別情報が入力される識別情報入力部を備え、
前記制御部は、

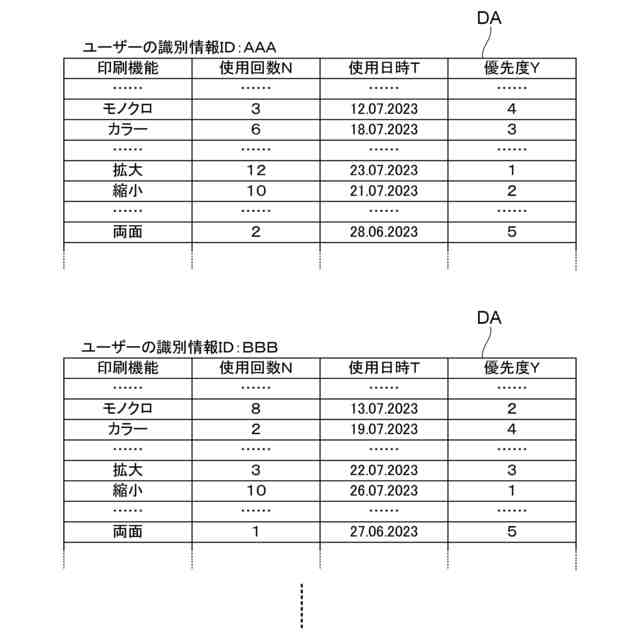

前記ユーザー毎に、前記各機能の使用回数をそれぞれ計数し、前記識別情報入力部にユーザーの識別情報が入力されたとき、前記識別情報が示すユーザーについて計数された前記各機能の使用回数に基づき該各機能の優先度を設定し、
前記各機能をそれぞれの優先度に応じて規定の個数だけ選択して、前記表示部の画面における前記プレビュー表示された原稿の画像以外の空き領域に、前記選択された個数の機能を示すそれぞれのボタンを表示させる、請求項１に記載の情報処理装置。
【請求項５】
前記情報処理装置を利用する複数のユーザーの識別情報が入力される識別情報入力部を備え、
前記制御部は、
前記各ユーザーを前記複数のユーザーが所属するグループ毎に、前記各機能の使用合計回数をそれぞれ計数し、前記識別情報入力部にユーザーの識別情報が入力されたとき、前記識別情報が示すユーザーが所属するグループについて計数された前記各機能の使用合計回数に基づき該各機能の優先度を設定し、
前記各機能をそれぞれの優先度に応じて規定の個数だけ選択して、前記表示部の画面における前記プレビュー表示された原稿の画像以外の空き領域に、前記選択された個数の機能を示すそれぞれのボタンを表示させる、請求項１に記載の情報処理装置。
【請求項６】
前記表示部の長辺が天地となる横向きと、前記表示部の短辺が天地となる縦向きとの間で、前記表示部を回転可能にする回転機構と、
前記表示部が横向き状態又は縦向き状態のいずれであるかを検知する検知センサーと、を更に備え、
前記制御部は、前記検知センサーによって検知される前記表示部の縦向き又は横向きに合わせて、前記原稿の画像を前記表示部の画面に縦向き又は横向きでプレビュー表示させ、前記表示部の画面において前記プレビュー表示がされる領域以外の空き領域に表示される機能の規定の個数を、前記表示部の縦向き又は横向きに応じてそれぞれ設定する請求項１に記載の情報処理装置。
【請求項７】
前記制御部は、
前記表示部が縦向き又は横向きとなっている状態毎に、前記各機能の使用合計回数をそれぞれ計数し、前記表示部の向き毎に前記機能の使用回数に基づき該機能の優先度を設定し、
前記表示部が縦向きの場合は、前記縦向きで設定された優先度に応じて前記各機能を規定の個数だけ選択し、縦向きである前記表示部の画面における前記空き領域に、前記選択された個数の機能を示すそれぞれのボタンを表示させ、
前記表示部が横向きの場合は、前記横向きで設定された優先度に応じて前記各機能を規定の個数だけ選択し、横向きである前記表示部の画面における前記空き領域に、前記選択された個数の機能を示すそれぞれのボタンを表示させる、請求項６に記載の情報処理装置。
【請求項８】
前記制御部は、前記表示されたボタンに対応付けられた指示を、前記タッチパネルを通じて受け付けたとき、当該受け付けた指示に対応する処理として、前記ボタンに対応付けられた機能の内容を設定するための設定画面を前記表示部に表示させ、前記設定画面が案内する機能についての設定値を、前記タッチパネルを通じて受け付けて設定する、請求項１に記載の情報処理装置。
【請求項９】
前記制御部は、前記設定画面の表示時に前記機能の設定値を設定した後に、前記設定画面から前記プレビュー表示を行う画面に前記表示部の画面を切り換えたときは、前記設定値が設定された前記機能を示す前記ボタンを非表示とし、それまで前記空き領域に前記ボタンとして表示されていなかった機能のうち、最も高い優先度の機能を示す前記ボタンを前記空き領域に表示させる、請求項８に記載の情報処理装置。
【請求項１０】
請求項１乃至請求項９のいずれかに記載の情報処理装置と、
記録媒体に画像を形成する画像形成部と、を備え、
前記制御部は、前記画像形成部による画像形成の対象とされる画像のプレビュー画像を前記表示部にプレビュー表示させる、画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置及び画像形成装置に関し、特に、原稿の画像を記録紙に形成する前に、原稿の画像を表示部の画面にプレビュー表示させる際における技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

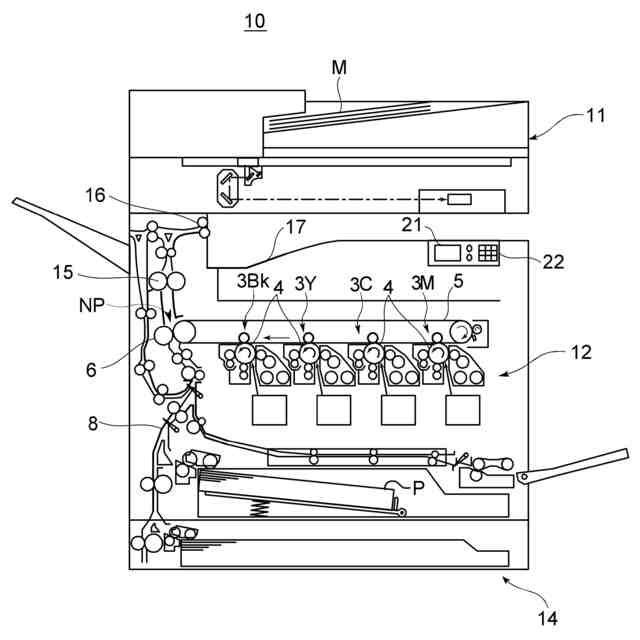

情報処理装置の一例としての画像形成装置では、画像読取装置により原稿の画像を読取り、画像形成部により原稿の画像を記録紙に形成する。このような画像形成装置としては、原稿の画像を記録紙に形成する前に、原稿の画像を表示部の画面にプレビュー表示させて確認できるようにしたものがある。
【０００３】
また、特許文献１に記載の操作表示装置では、長方形の表示領域を有するディスプレイ装置を備え、表示領域の長手方向が水平方向又は垂直方向となるようにディスプレイ装置を回転させ、表示領域の長手方向が水平方向にされたディスプレイ装置には、プレビュー画像などを表示する表示欄と、画面遷移の指示や設定内容を入力するための操作キーを表示する別の表示欄とを並べて表示させ、また表示領域の長手方向が垂直方向にされたディスプレイ装置には、プレビュー画像を拡大表示させている。
【０００４】
また、特許文献２に記載の表示装置では、長方形の表示領域を有する表示部を備え、表示部の向きを第１の向き又は第１の向きから９０度回転された第２の向きに回転させ、表示部の向きが第１の向きである場合に、プレビュー画像、操作ボタン、文字列などが配置された操作画面を表示部の表示領域の全体に配置して表示させ、また表示部の向きが第２の向きである場合に、操作画面を表示部の表示領域の一部に縮小して表示させると共に、操作画面に含まれるコンテンツ（操作ボタン、文字列など）を表示領域の残部に配置して表示させている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－１４０５０４号公報
特開２０１９－１２１９４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ここで、上記のように原稿の画像を記録紙に形成する前に、原稿の画像を表示部の画面にプレビュー表示させる場合、原稿の画像を表示部の画面に十分に拡大表示させて、原稿の画像の視認性を向上させるのが望ましいが、その反面、原稿の画像の形成に係る印刷機能を示すボタンやアイコンの表示領域が狭くなる。このため、ボタンやアイコンを縮小表示させるか、表示されるボタンやアイコンの個数を少なくするか、あるいはボタンやアイコンの表示を省略するなどしていたが、これにより、ボタンやアイコンの操作性が低下し、或いは、印刷機能の使い勝手が低下するおそれがある。
【０００７】
特許文献１及び特許文献２では、ディスプレイ装置又は表示部の回転に伴い、ディスプレイ装置又は表示部に表示されるプレビュー画像、操作ボタン、文字列などを拡大縮小させるか又は選択的に移動させている。
【０００８】
しかしながら、特許文献１及び特許文献２の技術を単に適用するだけでは、原稿の画像をプレビュー表示させつつ、印刷機能の使い勝手を向上させることまではできない。
【０００９】
本発明は、上記の事情に鑑みなされたものであり、原稿の画像をプレビュー表示させつつ、原稿の画像の処理に用いられる機能の使い勝手を向上させることを目的とする。
【課題を解決するための手段】
【００１０】
本発明の一局面にかかる情報処理装置は、表示部と、前記表示部の画面に設けられたタッチパネルと、原稿の画像を前記表示部の画面にプレビュー表示させる制御部と、を備え、前記制御部は、前記原稿の画像の処理についての複数の機能別に、前記機能の使用回数を計数して、前記機能の使用回数に基づき該機能の優先度を設定し、前記各機能をそれぞれの優先度に応じて規定の個数だけ選択して、前記表示部の画面における前記プレビュー表示された原稿の画像以外の空き領域に、前記選択された個数の印刷機能を示すそれぞれのボタンを表示させ、前記表示されたボタンに対応付けられた指示を、前記タッチパネルを通じて受け付けたとき、当該受け付けた指示に対応する処理を実行する。
（【００１１】以降は省略されています）
