公開番号2025119191
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024013923
出願日2024-02-01
発明の名称印刷装置、及び制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250806BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数のヒーターによる消費電力量を小さくすることができる印刷装置を提供すること。
【解決手段】媒体へ液体を吐出するヘッドと、前記媒体を加熱する第1ヒーターと、前記媒体が搬送される搬送経路上において前記第1ヒーターよりも下流で前記媒体を加熱する第2ヒーターと、前記第1ヒーターへ電力を供給するか否かを切り替える第1スイッチと、前記第2ヒーターへ電力を供給するか否かを切り替える第2スイッチと、を備える印刷装置。
【選択図】図3
特許請求の範囲【請求項１】
媒体へ液体を吐出するヘッドと、
前記媒体を加熱する第１ヒーターと、
前記媒体が搬送される搬送経路上において前記第１ヒーターよりも下流で前記媒体を加熱する第２ヒーターと、
前記第１ヒーターへ電源からの電力を供給するか否かを切り替える第１スイッチと、
前記第２ヒーターへ前記電源からの電力を供給するか否かを切り替える第２スイッチと、
を備える印刷装置。
続きを表示（約 1,000 文字）【請求項２】
前記電源を備え、
前記電源は、前記第１スイッチを介して前記第１ヒーターへ電力を供給するとともに、前記第２スイッチを介して前記第２ヒーターへ電力を供給する、
請求項１に記載の印刷装置。
【請求項３】
前記第１ヒーターの温度が第１時点で第１目標温度となるように前記第１スイッチが切り替わり、且つ、前記第２ヒーターの温度が第２時点で第２目標温度となるように前記第２スイッチが切り替わる、
請求項１に記載の印刷装置。
【請求項４】
前記第１時点と前記第２時点とは、時間軸上において重なる時点である、
請求項３に記載の印刷装置。
【請求項５】
前記第２時点は、時間軸上において前記第１時点よりも後の時点である、
請求項３に記載の印刷装置。
【請求項６】
前記第１スイッチによって前記第１ヒーターへの電力の供給が開始された後、前記第２スイッチによって前記第２ヒーターへの電力の供給が開始される、
請求項１に記載の印刷装置。
【請求項７】
媒体へ液体を吐出するヘッドと、前記媒体を加熱する第１ヒーターと、前記媒体が搬送される搬送経路上において前記第１ヒーターよりも下流で前記媒体を加熱する第２ヒーターと、前記第１ヒーターへ電源からの電力を供給するか否かを切り替える第１スイッチと、前記第２ヒーターへ前記電源からの電力を供給するか否かを切り替える第２スイッチとを備える印刷装置の制御方法であって、
前記第１ヒーターの温度が第１時点で第１目標温度となるように前記第１スイッチを切り替え、
前記第２ヒーターの温度が第２時点で第２目標温度となるように前記第２スイッチを切り替える、
制御方法。
【請求項８】
前記第１スイッチにより前記第１ヒーターへの電力の供給を開始した後、前記第２スイッチにより前記第２ヒーターへの電力の供給を開始する、
請求項７に記載の制御方法。
【請求項９】
前記第１時点と前記第２時点とは、時間軸上において重なる時点である、
請求項７に記載の制御方法。
【請求項１０】
前記第２時点は、時間軸上において前記第１時点よりも後の時点である、
請求項７に記載の制御方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、印刷装置、及び制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
印刷装置についての研究、開発が行われている。
【０００３】
これに関し、印刷が行われる対象となる媒体へ液体を吐出するヘッドと、媒体を搬送する搬送部と、搬送部により搬送される媒体を加熱する複数のヒーターとを備える印刷装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－０５２５７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたような印刷装置は、複数のヒーターを一括して制御する。このため、当該印刷装置は、複数のヒーターによる消費電力量を小さくすることが困難な場合があった。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、媒体へ液体を吐出するヘッドと、前記媒体を加熱する第１ヒーターと、前記媒体が搬送される搬送経路上において前記第１ヒーターよりも下流で前記媒体を加熱する第２ヒーターと、前記第１ヒーターへ電源からの電力を供給するか否かを切り替える第１スイッチと、前記第２ヒーターへ前記電源からの電力を供給するか否かを切り替える第２スイッチと、を備える印刷装置である。
【０００７】
また、上記課題を解決するために本開示の一態様は、媒体へ液体を吐出するヘッドと、前記媒体を加熱する第１ヒーターと、前記媒体が搬送される搬送経路上において前記第１ヒーターよりも下流で前記媒体を加熱する第２ヒーターと、前記第１ヒーターへ電源からの電力を供給するか否かを切り替える第１スイッチと、前記第２ヒーターへ前記電源からの電力を供給するか否かを切り替える第２スイッチとを備える印刷装置の制御方法であって、前記第１ヒーターの温度が第１時点で第１目標温度となるように前記第１スイッチを切り替え、前記第２ヒーターの温度が第２時点で第２目標温度となるように前記第２スイッチを切り替える、制御方法である。
【図面の簡単な説明】
【０００８】

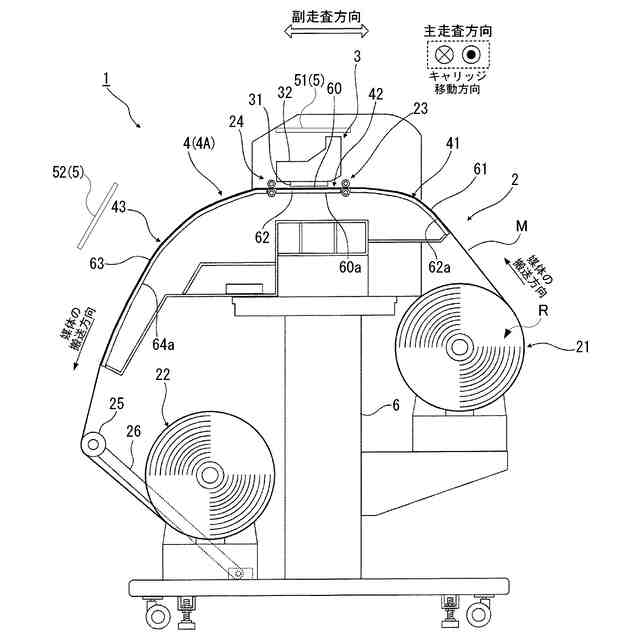

印刷装置１の構成の一例を示す概略図である。
印刷装置１の機能構成の一例を示す図である。

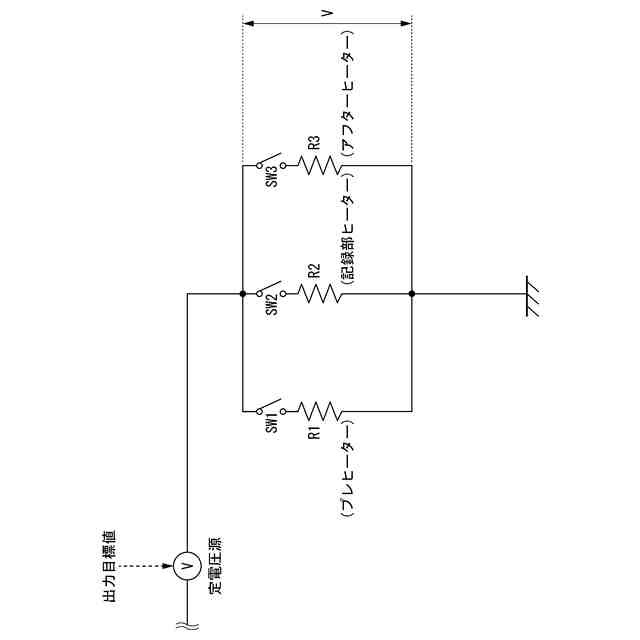

印刷装置１における加熱部４の回路構成の一例を示す図である。
プレヒーター、記録部ヒーター、アフターヒーターのそれぞれへの通電が開始されるタイミングが同じタイミングである場合におけるプレヒーター、記録部ヒーター、アフターヒーターそれぞれの温度の時間的な変化の一例を示す図である。
第１プラテン６１、第２プラテン６２、第３プラテン６３のそれぞれへの通電が開始されるタイミングが互いに異なるタイミングである場合における第１プラテン６１、第２プラテン６２、第３プラテン６３それぞれの温度の時間的な変化の一例を示す図である。
消費電力量増大抑制処理１の流れの一例を示す図である。
消費電力量増大抑制処理２の流れの一例を示す図である。
消費電力量増大抑制処理３の流れの一例を示す図である。

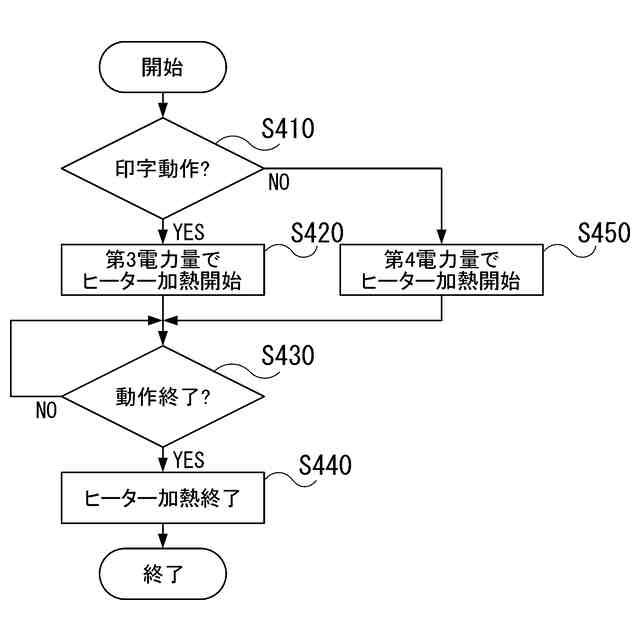

消費電力量増大抑制処理４の流れの一例を示す図である。
【発明を実施するための形態】
【０００９】
＜実施形態＞
以下、本開示の実施形態について、図面を参照して説明する。
【００１０】
＜印刷装置の構成＞
まず、印刷装置１を例に挙げて、実施形態に係る印刷装置の構成について説明する。図１は、印刷装置１の構成の一例を示す概略図である。また、図２は、印刷装置１の機能構成の一例を示す図である。
（【００１１】以降は省略されています）
