公開番号2025119205
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024013954
出願日2024-02-01
発明の名称設置シミュレーション方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 5/74 20060101AFI20250806BHJP(電気通信技術)
要約【課題】プロジェクターの設置に関するシミュレーション結果が、プロジェクターを配置することができないという結果である場合、ユーザーは、あらためて別の機種を選定し直す必要がある。
【解決手段】設置シミュレーション方法は、プロジェクターを設置する空間が撮像された空間画像を取得することと、前記空間画像に基づいて、平面領域を抽出することと、前記空間画像に基づいて、前記プロジェクターから出力される投写画像を投写する投写領域の指定を、ユーザーの指示により受け付けることと、前記平面領域と前記投写領域とに基づいて、前記プロジェクターを設置可能な設置領域と、前記プロジェクターの選択候補とを抽出することと、を含む。
【選択図】図3
特許請求の範囲【請求項１】
プロジェクターを設置する空間が撮像された空間画像を取得することと、
前記空間画像に基づいて、平面領域を抽出することと、
前記空間画像に基づいて、前記プロジェクターから出力される投写画像を投写する投写領域の指定を、ユーザーの指示により受け付けることと、
前記平面領域と前記投写領域とに基づいて、前記プロジェクターを設置可能な設置領域と、前記プロジェクターの選択候補とを抽出することと、を含む、
設置シミュレーション方法。
続きを表示（約 830 文字）【請求項２】
抽出された前記設置領域の選択指定を、ユーザーの指示により受け付けることと、
前記選択指定に基づいて、前記プロジェクターの前記選択候補を表示装置に表示させることと、を含む、
請求項１に記載の設置シミュレーション方法。
【請求項３】
前記空間画像を表示装置に表示することと、
前記表示装置に表示された前記空間画像に基づいて、ユーザーが前記投写領域を指定する操作を受け付けることにより前記投写領域の指定を受け付けることと、を含む、
請求項１に記載の設置シミュレーション方法。
【請求項４】
抽出された前記設置領域の選択指定を、ユーザーの指示により受け付けることと、
前記選択指定に基づいて、前記プロジェクターの前記選択候補を表示装置に表示させることと、
前記選択候補から前記プロジェクターの指定をユーザーの指示により受け付けることと、
ユーザーの指示により指定された前記プロジェクターの設定条件を受け付けることと、
前記設定条件に基づいて、オプション品の候補を前記表示装置に表示することと、を含む、
請求項１に記載の設置シミュレーション方法。
【請求項５】
前記選択候補を前記表示装置に表示させることは、
前記設置領域の寸法情報を取得することと、
前記寸法情報に基づいて、前記プロジェクターの前記選択候補を抽出することと、を含む、
請求項２に記載の設置シミュレーション方法。
【請求項６】
前記選択候補を前記表示装置に表示させることは、
ユーザーにより選択された前記設置領域の壁面に関する距離情報を取得することと、
前記寸法情報と前記距離情報とに基づいて、前記プロジェクターの前記選択候補を抽出することと、を含む、
請求項５に記載の設置シミュレーション方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、設置シミュレーション方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１は、設置場所画像と、投影場所画像と、プロジェクター名とに基づいて、プロジェクターの設置状況を確認することができる設置シミュレーション装置を開示する。設置場所画像は、プロジェクターを設置する場所を撮像した画像である。投影場所画像は、プロジェクターから出力される映像を投影する場所を撮像した画像である。プロジェクター名は、ユーザーにより入力される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３９８８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の設置シミュレーション装置では、プロジェクター名がユーザーにより入力されるため、特定のプロジェクターの機種について設置状況を確認することができる。設置シミュレーション装置によるシミュレーション結果が、プロジェクターを配置することができないという結果である場合、ユーザーは、あらためて別の機種を選定し直す必要がある。
【課題を解決するための手段】
【０００５】
設置シミュレーション方法は、プロジェクターを設置する空間が撮像された空間画像を取得することと、前記空間画像に基づいて、平面領域を抽出することと、前記空間画像に基づいて、前記プロジェクターから出力される投写画像を投写する投写領域の指定を、ユーザーの指示により受け付けることと、前記平面領域と前記投写領域とに基づいて、前記プロジェクターを設置可能な設置領域と、前記プロジェクターの選択候補とを抽出することと、を含む。
【図面の簡単な説明】
【０００６】

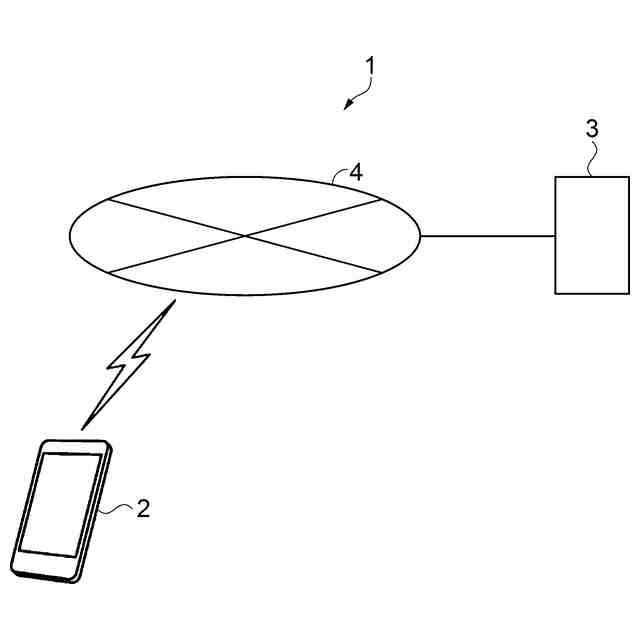

シミュレーションシステムを示す図。
シミュレーション装置の構成を説明するブロック図。

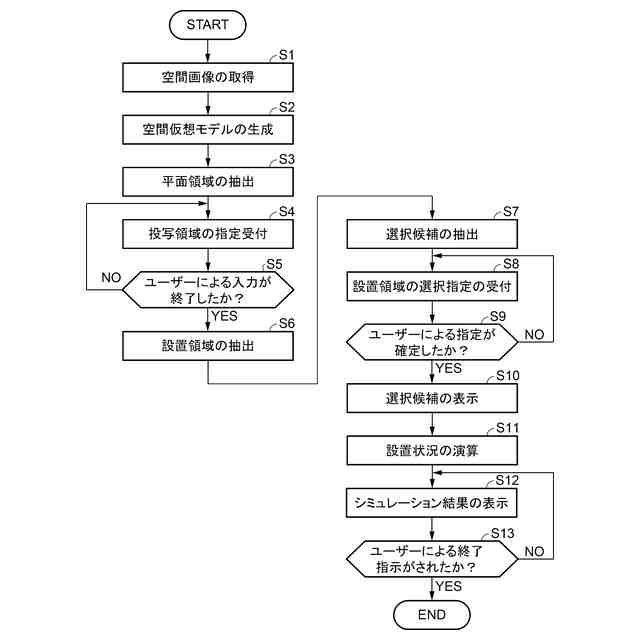

設置シミュレーション処理の流れを示す図。

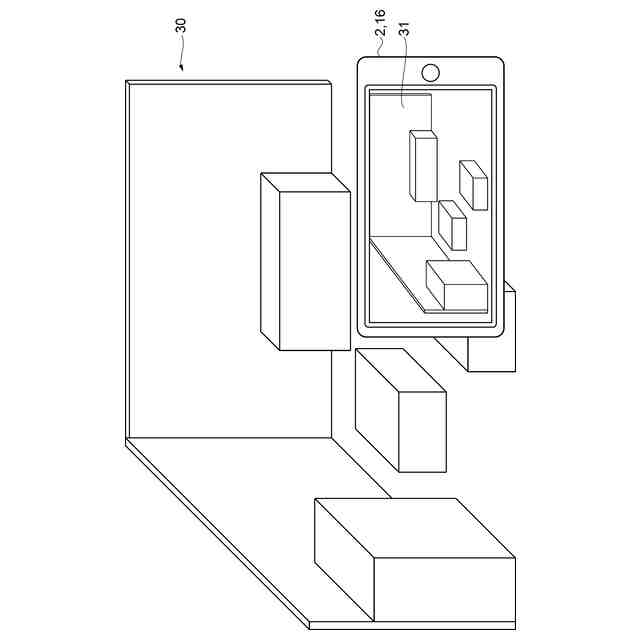

撮像カメラにより空間を撮像する様子を模式的に示す図。

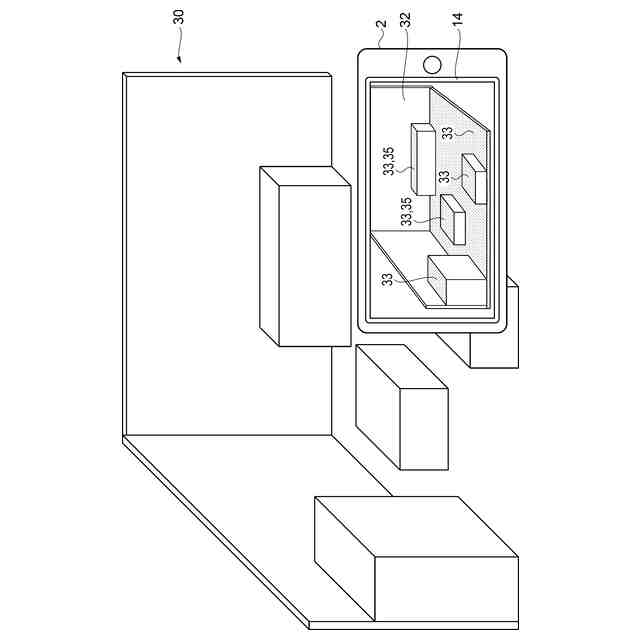

空間画像に基づいて生成される空間仮想モデルを模式的に示す図。
空間仮想モデルを模式的に示す図。

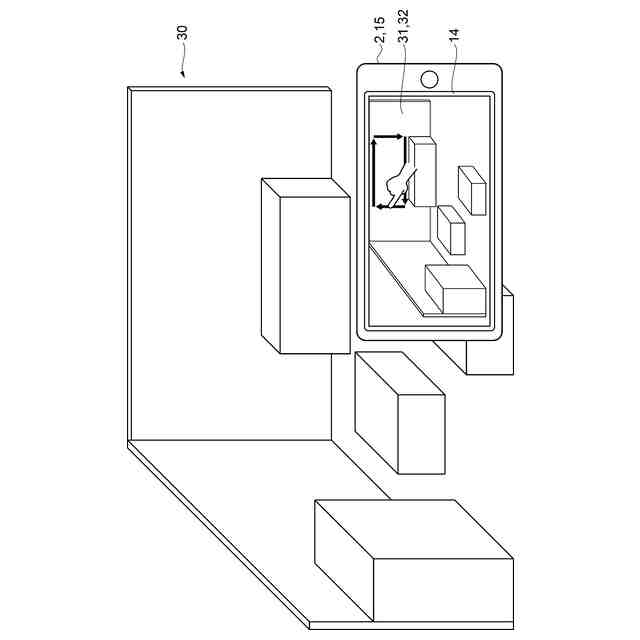

空間仮想モデルを模式的に示す図。

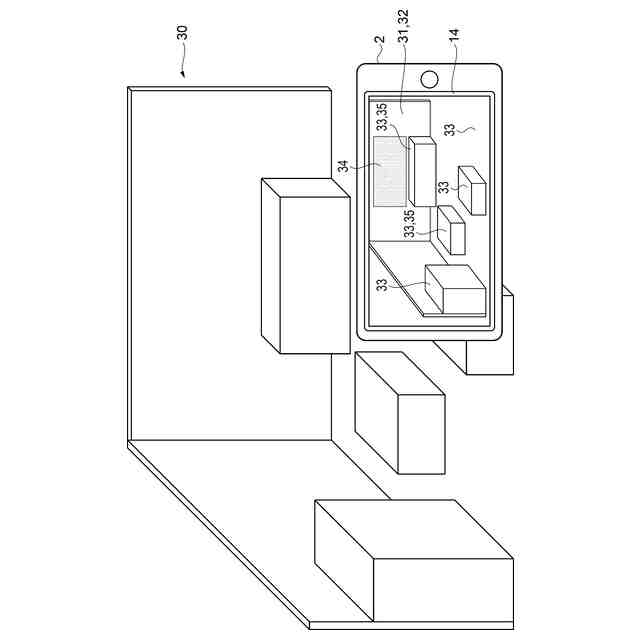

空間仮想モデルを模式的に示す図。

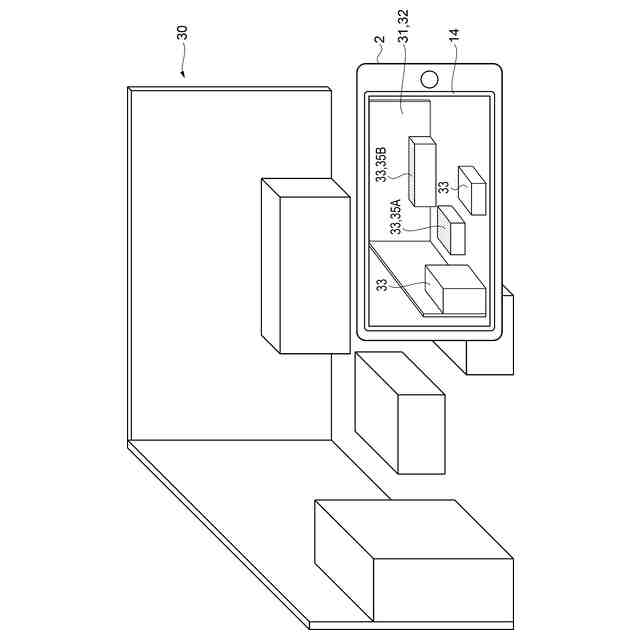

空間仮想モデルを模式的に示す図。
空間仮想モデルを模式的に示す図。
空間仮想モデルを模式的に示す図。

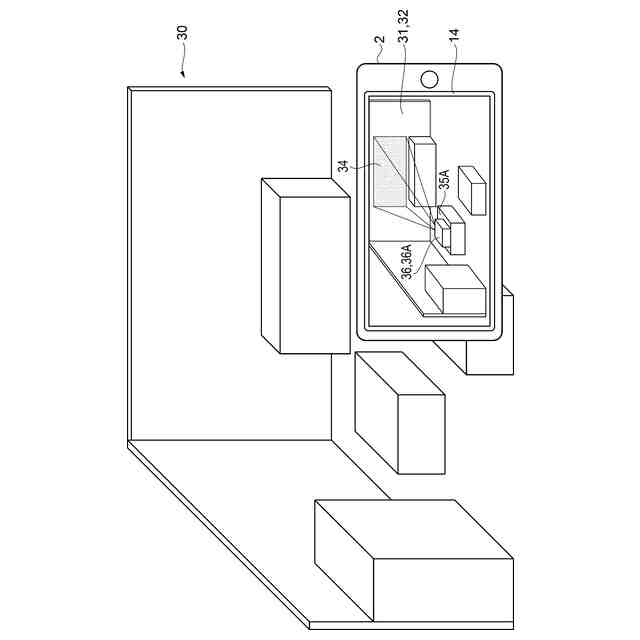

シミュレーション結果を模式的に示す図。
オプション情報画像の一例を示す図。
シミュレーション結果を模式的に示す図。
設置領域の壁面に関する距離情報を模式的に説明する図。
条件入力画像の一例を示す図。
シミュレーションシステムの他の例を示す図。
【発明を実施するための形態】
【０００７】
図１に示すように、シミュレーションシステム１は、シミュレーション装置２と、サーバー３と、を含む。シミュレーションシステム１によれば、プロジェクターの実物を所持していないユーザーが、プロジェクターを設置したい空間の画像を撮像することにより、プロジェクターの設置状況を確認することができる。ユーザーは、シミュレーション装置２を介してプロジェクターを設置したい空間の画像を撮像することができる。ユーザーは、シミュレーション装置２を介してプロジェクターの設置状況を確認することができる。
【０００８】
シミュレーション装置２としては、スマートフォンやタブレット型ＰＣなどを適用することができる。シミュレーション装置２としては、汎用的なコンピューターを適用することもできる。シミュレーション装置２は、ネットワーク４に接続される。サーバー３は、ネットワーク４に接続される。シミュレーション装置２とサーバー３とは、ネットワーク４を介して通信可能に接続される。シミュレーション装置２とサーバー３とがネットワーク４を介して接続された構成をシミュレーションシステム１と呼ぶ。
【０００９】
ネットワーク４は、例えば、ＬＡＮ(Local Area Network)であって、有線接続による通信規格や、無線接続による通信規格に従って通信が実行される。シミュレーション装置２とネットワーク４との接続は、有線接続に限定されず無線接続でもよい。また、サーバー３とネットワーク４との接続は、有線接続に限定されず無線接続でもよい。サーバー３は、ネットワーク４を介して接続されるシミュレーション装置２に種々の情報やデータなどを提供する。サーバー３からシミュレーション装置２に提供される情報やデータは、様々なプロジェクターの機種名、機種ごとの寸法、機種ごとに適用可能なオプション品に関する情報等を含む。
【００１０】
図２に示すように、シミュレーション装置２は、端末通信インターフェイス１１と、端末制御ユニット１２と、端末メモリー１３と、表示パネル１４と、入力部１５と、撮像カメラ１６と、慣性検出部１７と、を備える。端末制御ユニット１２は、制御部の一例である。図２では、インターフェイスがＩ／Ｆと表記される。端末通信インターフェイス１１は、サーバー３と通信接続する。端末通信インターフェイス１１は、例えば、有線通信用の接続ポート、無線通信用のアンテナ、インターフェイス回路を備える。端末通信インターフェイス１１は、サーバー３から種々の情報やデータを受信する。端末通信インターフェイス１１は、サーバー３に種々の要求を送信する。端末通信インターフェイス１１は、サーバー３から受信した情報やデータを端末制御ユニット１２に出力する。
（【００１１】以降は省略されています）
