公開番号2025119472
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014373
出願日2024-02-01
発明の名称トリムカバー及び車両用リヤシート
出願人日本発條株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60N 2/58 20060101AFI20250806BHJP(車両一般)
要約【課題】左右のシートが個別にダイブダウン可能とされた車両用リヤシートの左右のシートクッションの後部間に形成される空間内に落下した小物が当該空間の下方側へ落下することを防止する。

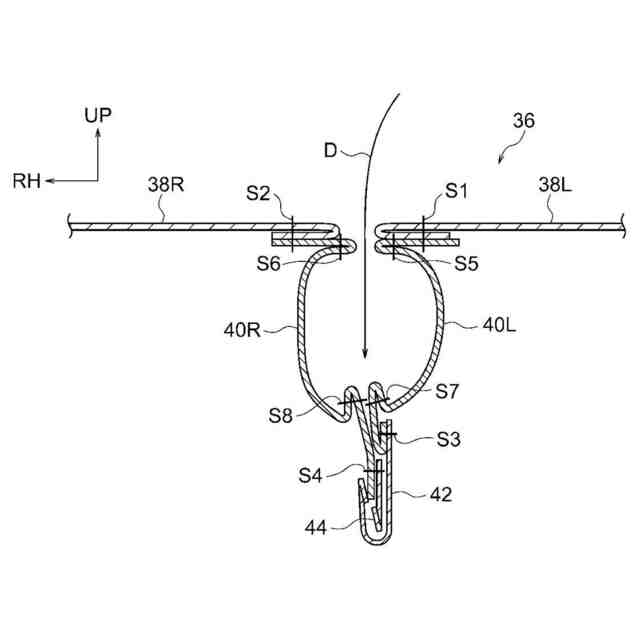

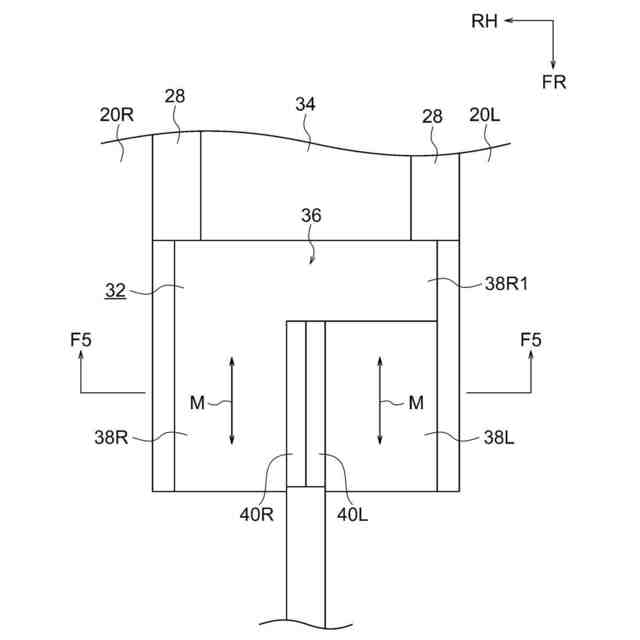

【解決手段】トリムカバーは、左右のシートクッションの後部間に形成される空間に配置される覆隠布36を備えている。覆隠布36は、左側のシートクッションのカバーに左縁部が縫製された左側布38Lと、右側のシートクッションのカバーに右縁部が縫製された右側布38Rと、左側布38Lの右縁部に上縁部が縫製された左側中央布40Lと、右側布38Rの左縁部に上縁部が縫製された右側中央布40Rと、左側中央布40Lの下縁部と右側中央布40Rの下縁部とを連結したJフック42及びアロー44と、を備えている。
【選択図】図5
特許請求の範囲【請求項１】
左右のシートが個別にダイブダウン可能とされ且つ左右のシートクッションの後部間にシート上下方向の両側に開口した空間が形成される車両用リヤシートの前記左右のシートクッションの表皮材を構成するトリムカバーであって、
左側の前記シートクッションのパッドに被せられる左側カバーと、
右側の前記シートクッションのパッドに被せられる右側カバーと、
前記空間に配置される覆隠布と、
を備え、
前記覆隠布は、
前記左側カバーに左縁部が縫製された左側布と、
前記右側カバーに右縁部が縫製された右側布と、
前記左側布の右縁部に上縁部が縫製された左側中央布と、
前記右側布の左縁部に上縁部が縫製された右側中央布と、
前記左側中央布の下縁部と前記右側中央布の下縁部とを連結した連結具と、
を有するトリムカバー。
続きを表示（約 250 文字）【請求項２】
前記左側中央布及び右側中央布は、前記左右のシートのダイブダウンによって折り畳まれると共に、当該折り畳みによって折り重なる部分が縫製されている請求項１に記載のトリムカバー。
【請求項３】
個別にダイブダウン可能とされた左右のシートを備え、左右のシートクッションの後部間にシート上下方向の両側に開口した空間が形成される車両用リヤシートであって、
前記左右のシートクッションの表皮材が請求項１又は請求項２に記載のトリムカバーによって構成された車両用リヤシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、左右のシートが個別にダイブダウン可能とされた車両用リヤシートに関し、特にシートクッションのトリムカバーに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

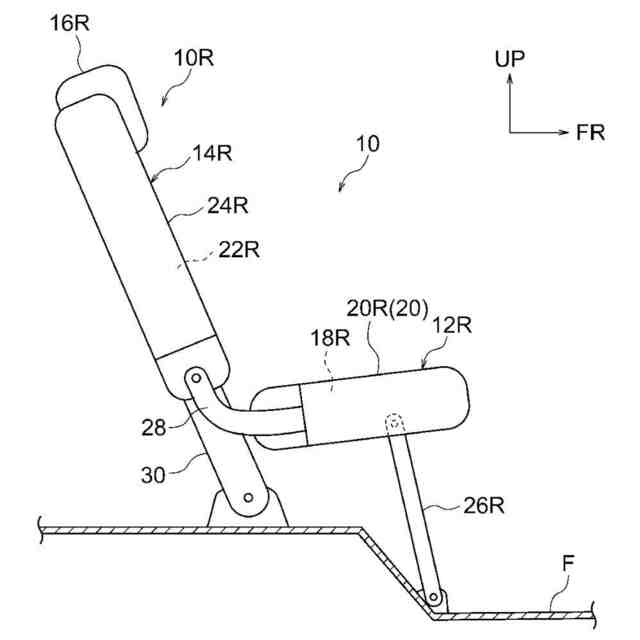

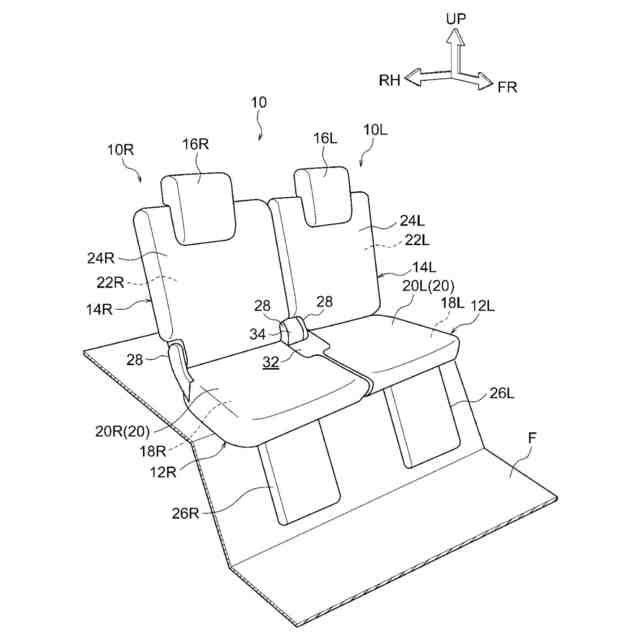

下記特許文献１には、左右のシートが個別にダイブダウン可能とされた車両用リヤシートが開示されている。左右のシートクッションの後部間には、シート上下方向の両側に開口した空間が形成されている。この空間には、左側のシートクッションの右端部と左側のシートバックの右端部とを連結したクッションブラケットと、右側のシートクッションの左端部と右側のシートバックの左端部とを連結したクッションブラケットとが配置されている。
【先行技術文献】
【特許文献】
【０００３】
特再公表２０１４－１６８２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の車両用リヤシートでは、上記の空間内に落下した小物が当該空間の下方側へ落下してしまうという問題がある。このような小物の落下を防止するための部材を設ける場合、左右のシートの個別のダイブダウンに追従可能な構成が求められる。
【０００５】
本発明は、左右のシートが個別にダイブダウン可能とされた車両用リヤシートの左右のシートクッションの後部間に形成される空間内に落下した小物が当該空間の下方側へ落下することを防止できるトリムカバー及び該トリムカバーを備えた車両用リヤシートを得ることを目的とする。
【課題を解決するための手段】
【０００６】
第１の態様のトリムカバーは、左右のシートが個別にダイブダウン可能とされ且つ左右のシートクッションの後部間にシート上下方向の両側に開口した空間が形成される車両用リヤシートの前記左右のシートクッションの表皮材を構成するトリムカバーであって、左側の前記シートクッションのパッドに被せられる左側カバーと、右側の前記シートクッションのパッドに被せられる右側カバーと、前記空間に配置される覆隠布と、を備え、前記覆隠布は、前記左側カバーに左縁部が縫製された左側布と、前記右側カバーに右縁部が縫製された右側布と、前記左側布の右縁部に上縁部が縫製された左側中央布と、前記右側布の左縁部に上縁部が縫製された右側中央布と、前記左側中央布の下縁部と前記右側中央布の下縁部とを連結した連結具と、を有している。
【０００７】
第１の態様のトリムカバーでは、左右のシートが個別にダイブダウン可能とされた車両用リヤシートの左側のシートクッションのパッドに左側カバーが被せられ、右側のシートクッションのパッドに右側カバーが被せられる。左右のシートクッションの後部間には、シート上下方向両側に開口した空間が形成される。この空間には、本トリムカバーが備える覆隠布が配置される。この覆隠布は、左側カバーに左縁部が縫製された左側布と、右側カバーに右縁部が縫製された右側布と、左側布の右縁部に上縁部が縫製された左側中央布と、右側布の左縁部に上縁部が縫製された右側中央布とを備えている。左側中央布の下縁部と前記右側中央布の下縁部とは、連結具によって連結されている。これにより、上記の空間内に小物が落下した場合、左側中央布と右側中央布との間に入り込んで保持される。これにより、上記の空間の下方側への小物の落下を防止できる。
【０００８】
第２の態様のトリムカバーは、第１の態様において、前記左側中央布及び右側中央布は、前記左右のシートのダイブダウンによって折り畳まれると共に、当該折り畳みによって折り重なる部分が縫製されている。
【０００９】
第２の態様のトリムカバーでは、左右にシートのダイブダウンによって左側中央布及び右側中央布が折り畳まれる。左側中央布及び右側中央布は、上記の折り畳みによって折り重なる部分が縫製されている。これにより、左側中央布及び右側中央布を既定の位置で折り畳むことが可能となる。
【００１０】
第３の態様の車両用リヤシートは、個別にダイブダウン可能とされた左右のシートを備え、左右のシートクッションの後部間にシート上下方向の両側に開口した空間が形成される車両用リヤシートであって、前記左右のシートクッションの表皮材が請求項１又は請求項２に記載のトリムカバーによって構成されている。
（【００１１】以降は省略されています）
