公開番号2025119756
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014736
出願日2024-02-02
発明の名称戸当り装置のドア側部材
出願人マツ六株式会社
代理人弁理士法人あーく事務所
主分類E05C 17/52 20060101AFI20250807BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】床面の損傷を抑制することが可能な戸当り装置のドア側部材を提供する。

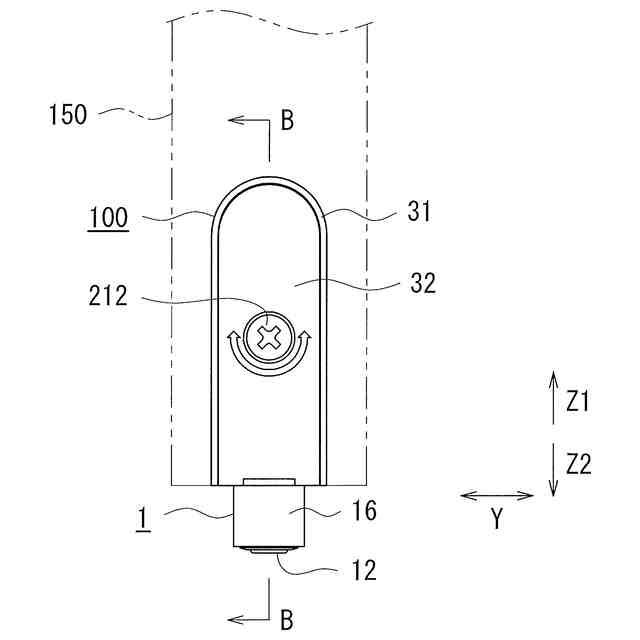

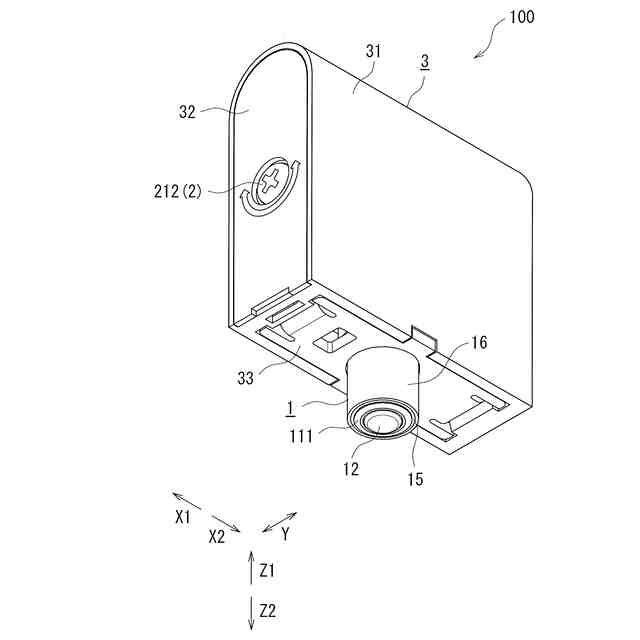

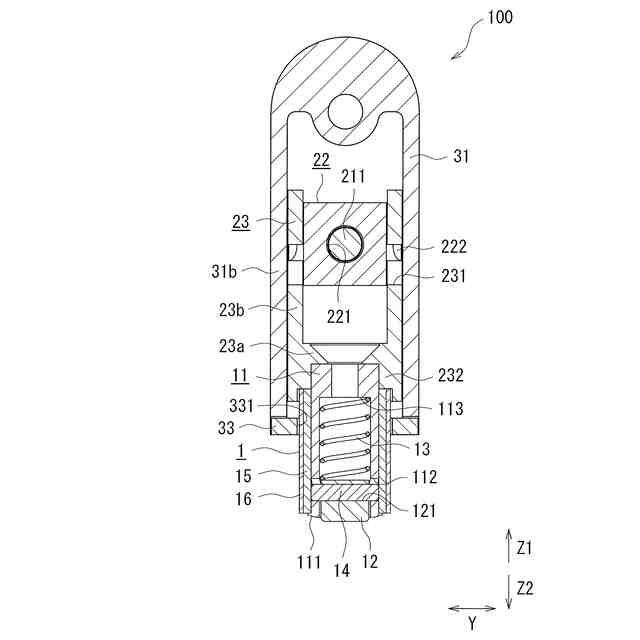

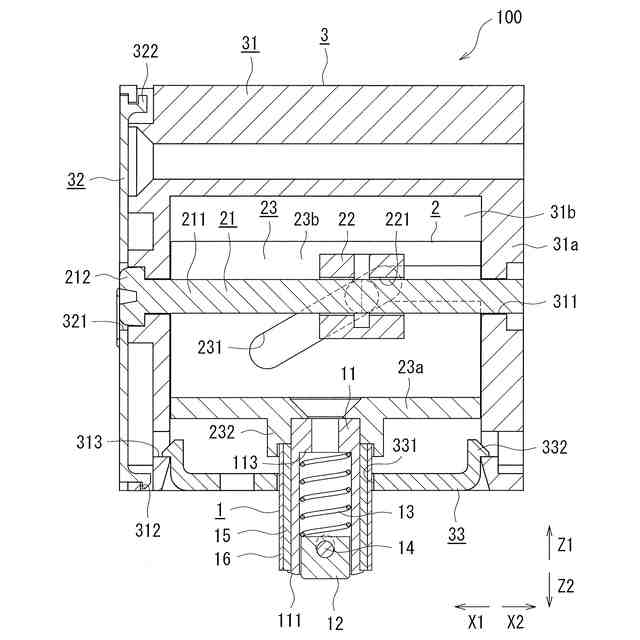

【解決手段】戸当り装置のドア側部材100は、開き戸の下端部に設けられるものであり、戸当り装置の床側部材と当接される当接部1を備える。当接部1は、円筒体11と、円筒体11の内側に昇降可能に設けられた先端部品12と、先端部品12を下方に付勢する圧縮コイルばね13とを含む。先端部品12は、円筒体11の下端部よりも下方に突出するように配置され、圧縮コイルばね13の付勢力に抗して上方に退避可能に構成されている。

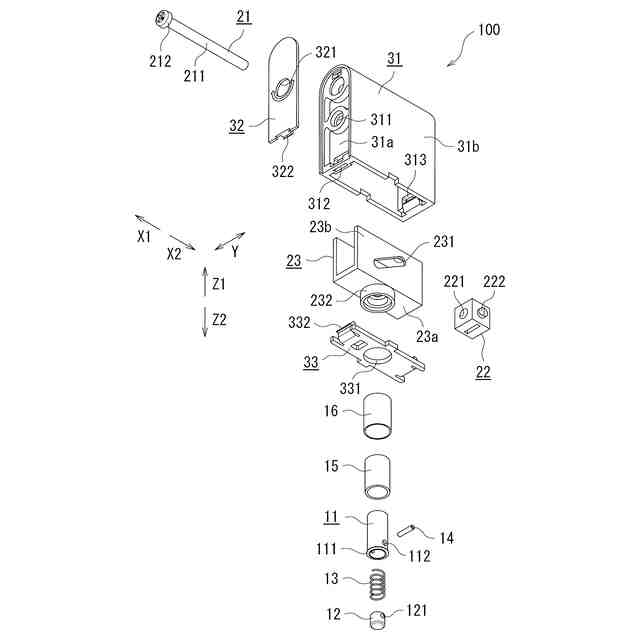

【選択図】図5
特許請求の範囲【請求項１】
開き戸の下端部に設けられる戸当り装置のドア側部材であって、
戸当り装置の床側部材と当接される当接部を備え、
前記当接部は、円筒体と、前記円筒体の内側に昇降可能に設けられた先端部品と、前記先端部品を下方に付勢する付勢部材とを含み、
前記先端部品は、前記円筒体の下端部よりも下方に突出するように配置され、前記付勢部材の付勢力に抗して上方に退避可能に構成されていることを特徴とする戸当り装置のドア側部材。
続きを表示（約 190 文字）【請求項２】
請求項１に記載の戸当り装置のドア側部材において、
前記当接部は、前記開き戸の下端部から下方に突出するように設けられていることを特徴とする戸当り装置のドア側部材。
【請求項３】
請求項１または２に記載の戸当り装置のドア側部材において、
前記当接部の高さ位置を調整するための調整部をさらに備えることを特徴とする戸当り装置のドア側部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、戸当り装置のドア側部材に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
従来、開き戸の下端部に設けられる戸当り装置のドア側部材が知られている（たとえば、特許文献１参照）。
【０００３】
戸当り装置のドア側部材は、戸当り装置の床側部材と当接可能に設けられた棒状部材を備えている。棒状部材は、ドア面に設置されており、上下方向に延びる円柱状に形成され、床面と離間されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２７５３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、開き戸が経年劣化等によって傾くことにより、棒状部材が床面に接触すると、床面が損傷するおそれがある。
【０００６】
本発明は、上記の課題を解決するためになされたものであり、本発明の目的は、床面の損傷を抑制することが可能な戸当り装置のドア側部材を提供することである。
【課題を解決するための手段】
【０００７】
本発明による戸当り装置のドア側部材は、開き戸の下端部に設けられるものであり、戸当り装置の床側部材と当接される当接部を備える。当接部は、円筒体と、円筒体の内側に昇降可能に設けられた先端部品と、先端部品を下方に付勢する付勢部材とを含む。先端部品は、円筒体の下端部よりも下方に突出するように配置され、付勢部材の付勢力に抗して上方に退避可能に構成されている。
【０００８】
このように構成することによって、開き戸が経年劣化等によって傾くことにより、先端部品が床面に接触される場合に、先端部品が上方に退避されるので、床面に対する先端部品の接触圧の低減を図ることができる。これにより、床面に対して先端部品が摺動される際の負荷の低減を図ることができる。
【０００９】
上記戸当り装置のドア側部材において、当接部は、開き戸の下端部から下方に突出するように設けられていてもよい。
【００１０】
上記戸当り装置のドア側部材において、当接部の高さ位置を調整するための調整部をさらに備えるようにしてもよい。
【発明の効果】
（【００１１】以降は省略されています）
