公開番号2025145787
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046169
出願日2024-03-22
発明の名称手摺装置
出願人マツ六株式会社,ナカ工業株式会社
代理人弁理士法人あーく事務所
主分類E04F 11/18 20060101AFI20250926BHJP(建築物)
要約【課題】第1手摺および第2手摺のうち少なくともいずれか一方が所定角度回転可能な手摺装置の提供。

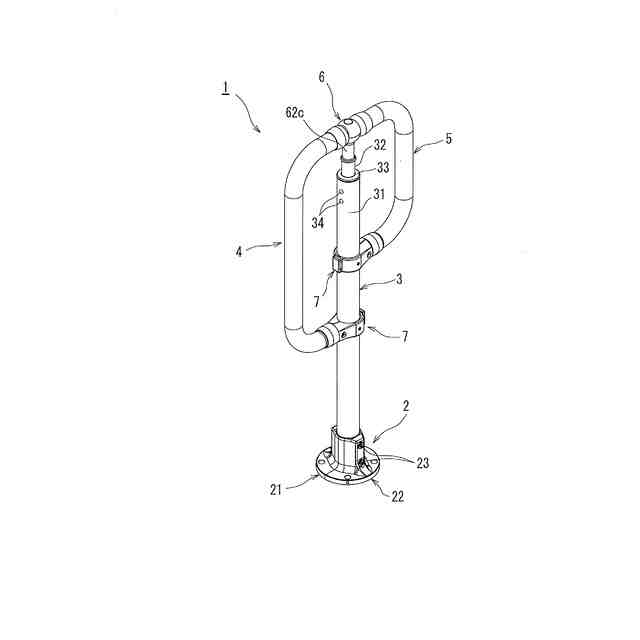

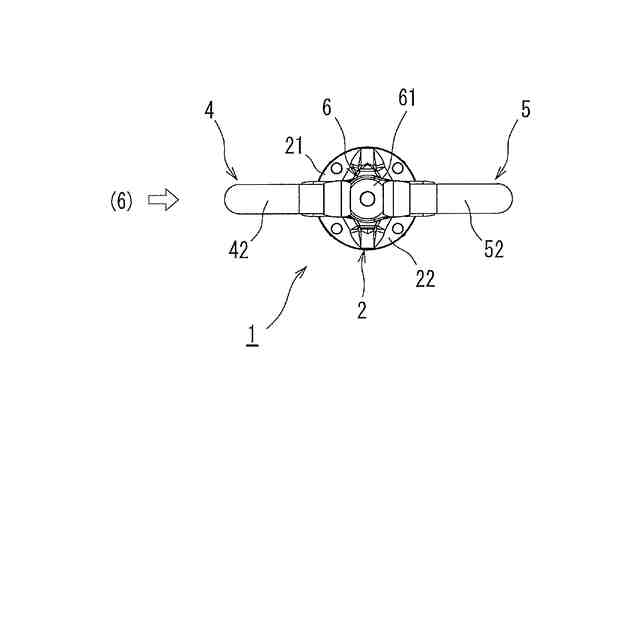

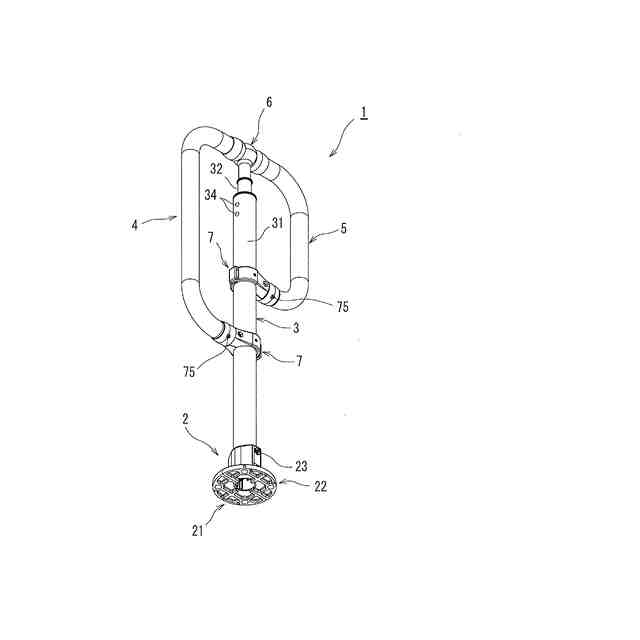

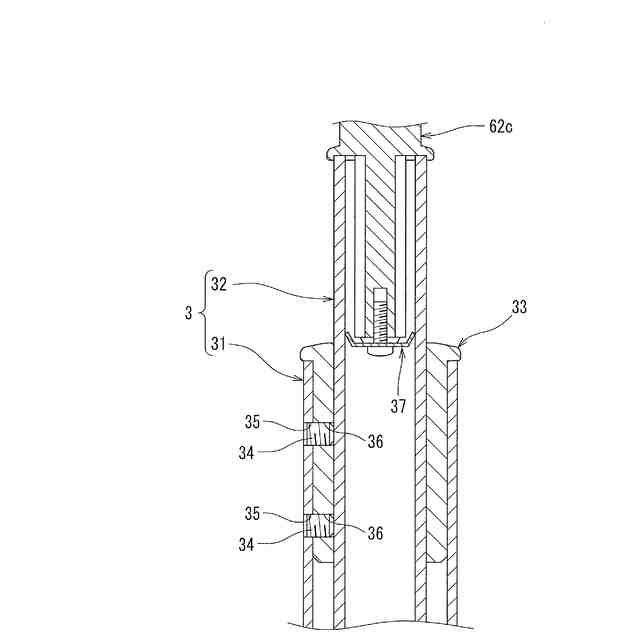

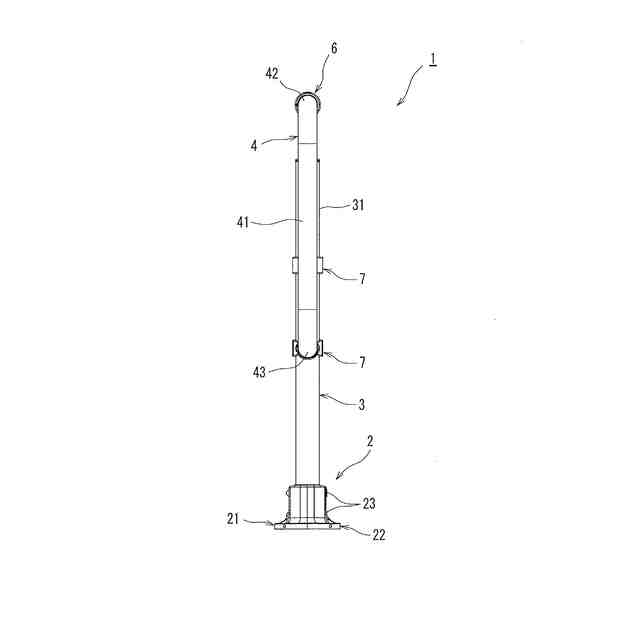

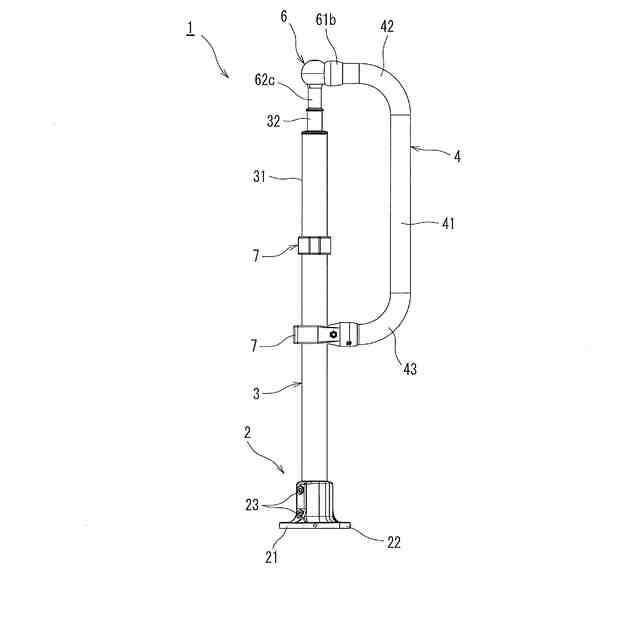

【解決手段】床面上に上下方向に沿う姿勢で設けられる支柱3と、支柱3の円周方向の2ヶ所に支柱3から径方向外向きに延出するように取り付けられる第1手摺4および第2手摺5と、を備え、第1手摺4および、第2手摺5のうち少なくともいずれか一方は、支柱3の中心軸線周りに回転可能とされている。

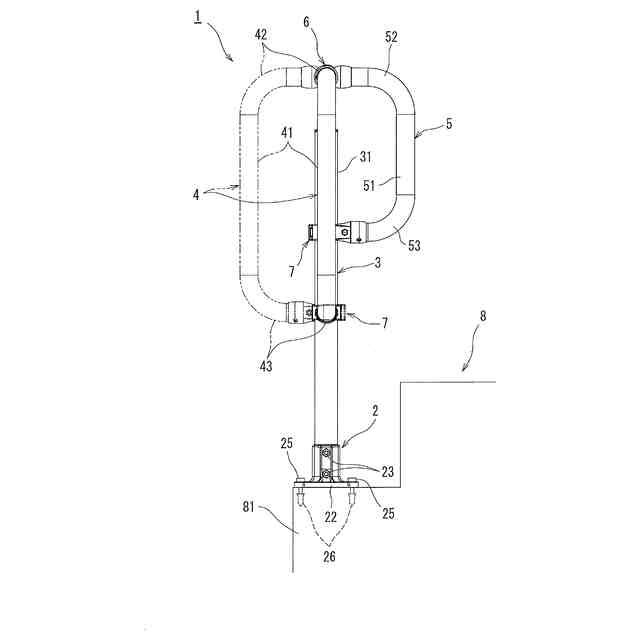

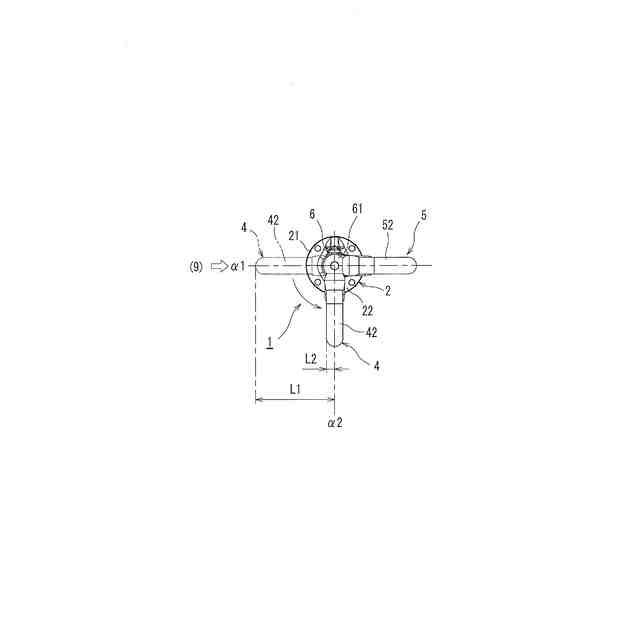

【選択図】図8
特許請求の範囲【請求項１】
床面上に上下方向に沿う姿勢で設置される支柱と、前記支柱の円周方向の２ヶ所に前記支柱から径方向外向きに延出するように取り付けられる第１手摺および第２手摺と、を備え、
前記第１手摺および第２手摺のうちの少なくとも一方は、前記支柱の中心軸線周りに回転可能とされていることを特徴とする手摺装置。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の手摺装置において、
前記第１手摺の一端と前記第２手摺の一端とは、前記支柱の上部に取り付けられており、
前記第１手摺の他端と、前記第２手摺の他端とは、前記支柱において上下方向の途中位置に取り付けられていることを特徴とする手摺装置。
【請求項３】
請求項２に記載の手摺装置において、
前記支柱の上部には、前記第１手摺の一端と前記第２手摺の一端とを連結するためのジョイントが設けられていることを特徴とする手摺装置。
【請求項４】
請求項３に記載の手摺装置において、

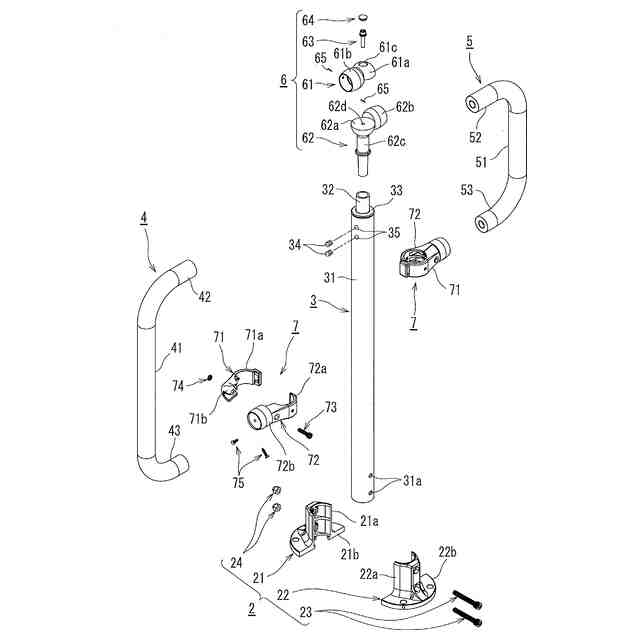

前記ジョイントは、前記支柱の上部に設けられると共に前記第２手摺の一端が固定される支持部材と、該支持部材に相対回転可能に設けられると共に前記第１手摺の一端が固定される回転部材と、を備えていることを特徴とする手摺装置。
【請求項５】
請求項２から４のいずれか１項に記載の手摺装置において、
前記支柱に対する前記第１手摺の他端の取り付け位置は、前記支柱に対する前記第２手摺の他端の取り付け位置よりも下または上にずらされていることを特徴とする手摺装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、手摺装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば特許文献１には、「ポール１に横Ｔ状のブラケット受け金物２をボルト３で固定し、ブラケット受け金物２へ化粧カバー４をボルト５、５で固定し、ブラケット６上に中空球体９と接続管１０、１０よりなる自在継手Ａを固定し、接続管１０、１０に手摺り２７、２７が固定される」ということが記載されている。
【０００３】
また、上記特許文献１には、「下部の中空半球体９ａを上向に回動自在に取り付けると共に、前記中空半球体９ａ上へ、上部の中空半球体９ｂを下向に回動自在に嵌装し、前記二つの中空半球体９ａ、９ｂで中空球体９を形成する。」ということが記載されている。
【０００４】
例えば特許文献２には、「支柱において円周方向で１８０度対向する２ヶ所に第１、第２手摺りが回転不可能に取り付けられた建物用手すり」が記載されている。
【０００５】
さらに、玄関アプローチ等の狭い場所に一本の支柱で設置できる手摺装置としては、特許文献３，４に開示されるものがある。
【先行技術文献】
【特許文献】
【０００６】
特許第４９７４０２４号（特開２００７－１９２０１４号）公報
意匠登録第１５９２７２７号
特許４９７４９１１号（特開２００９－１６７６７５号）公報
特許６４９１５４１号（特開２０１６－２２３１５１号）公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記特許文献１では、２つの手摺り２７、２７のうち、下部の中空半球体９ａに接続管１０を介して取り付けられる一方の手摺り２７が水平姿勢にされていて、上部の中空半球体９ｂに接続管１０を介して取り付けられる他方の手摺り２７が斜め上向き姿勢にされているが、この特許文献１からは、少なくとも一方の手摺り２７を所定角度回転可能にするという技術思想を窺い知ることはできない。
【０００８】
また、上記特許文献２では、第１、第２手すりが回転不可能に固定されているため、この特許文献２からは、少なくとも一方の手摺り２７を所定角度回転可能にするという技術思想を窺い知ることはできない。
【０００９】
さらに、上記特許文献３では、手摺り支持体が支柱の中心軸線と直交する仮想軸線周りに所定角度傾斜可能に支持されているが、手摺り支持体が支柱の中心軸線周りに回転可能に支持されていない。上記特許文献４では、手摺棒が支柱の中心軸線周りに回転可能に支持されていない。
【００１０】
そのため、上記特許文献１－４では、建物と道路または隣接建物との境界線ぎりぎりの場所や、建物の出入口で例えばシャッターがあるような場所に建物用手すりを設置する場合、第１手すりまたは第２手すりが前記境界線から越境したり、前記シャッターに干渉したりするおそれがあるなど、建物用手すりの設置が困難になる。
（【００１１】以降は省略されています）
