公開番号2025121647
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017221
出願日2024-02-07
発明の名称コイル用パレット及びコイル固定方法
出願人株式会社神戸製鋼所
代理人個人,個人,個人
主分類B65D 19/44 20060101AFI20250813BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】コイルのパレットに対する軸方向の拘束力を向上する。

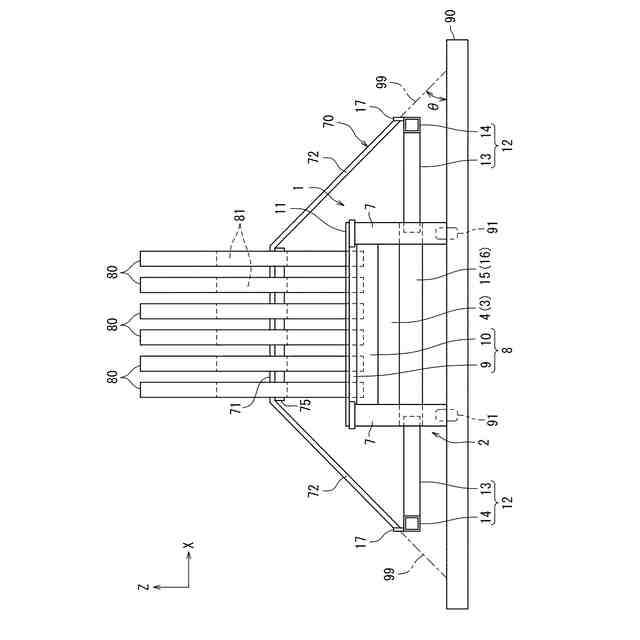

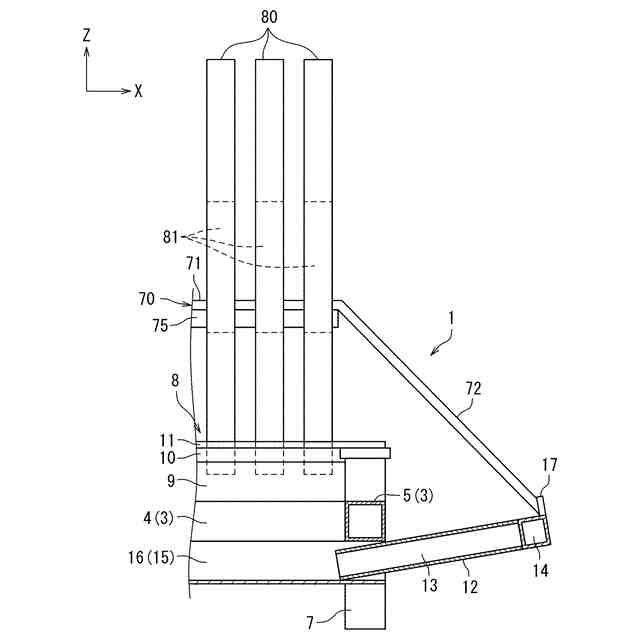

【解決手段】パレット1が、枠体3と、枠体3の上面側に設けられてコイル80の外周面を支持する台座8と、枠体3から台座8の長手方向の両側に張り出した一対の張り出し部12とを備える。固定方法は、パレット1を準備し、コイル80の軸方向が長手方向に向けられた立置き姿勢でコイル80を台座8に載置し、コイル80の中心穴81にバンド70を通過させ、バンド70の一方側及び他方側を一対の張り出し部12にそれぞれ係止することを備える。
【選択図】図1
特許請求の範囲【請求項１】
コイルが固定されるコイル用パレットであって、
枠体と、

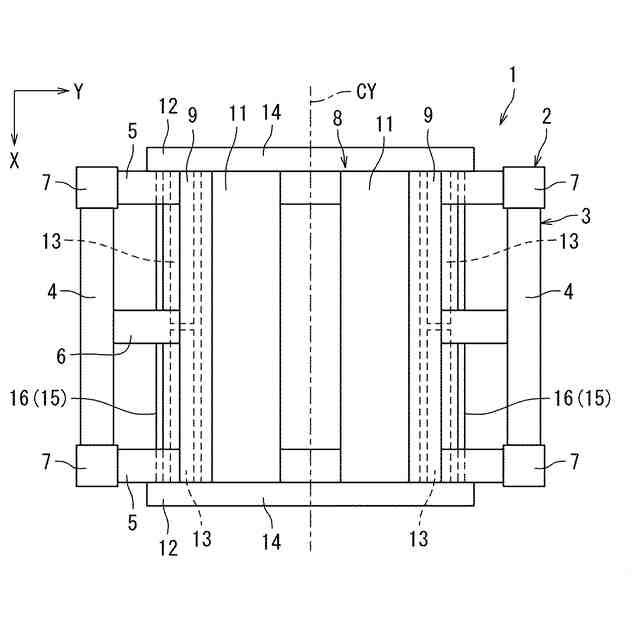

前記枠体の上面側に設けられ、前記コイルの外周面を支持する台座と、
前記枠体から前記台座の長手方向の両側に張り出し、前記コイルの軸方向を前記長手方向に向けた立置き姿勢で前記台座に載置された前記コイルの中心穴に通過されたバンドの一方側及び他方側をそれぞれ係止する一対の張り出し部と、
を備える、コイル用パレット。
続きを表示（約 1,200 文字）【請求項２】

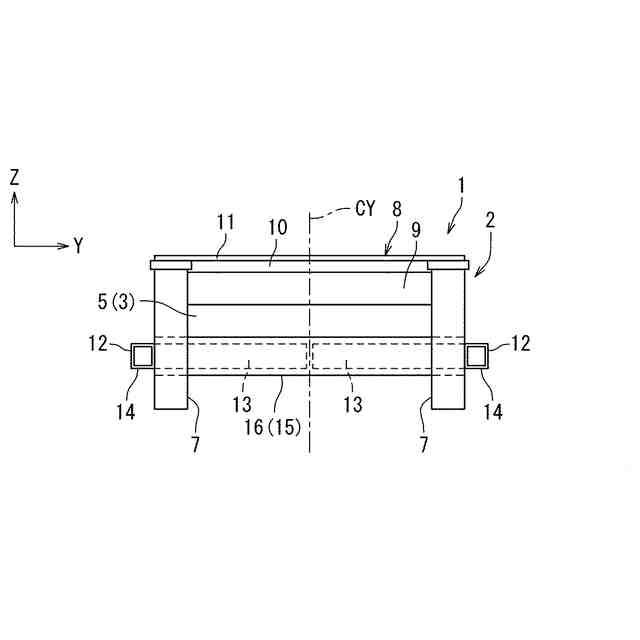

前記枠体の下面側に設けられ、前記一対の張り出し部を張り出し可能に収納する収納部を更に備える、
請求項１に記載のコイル用パレット。
【請求項３】

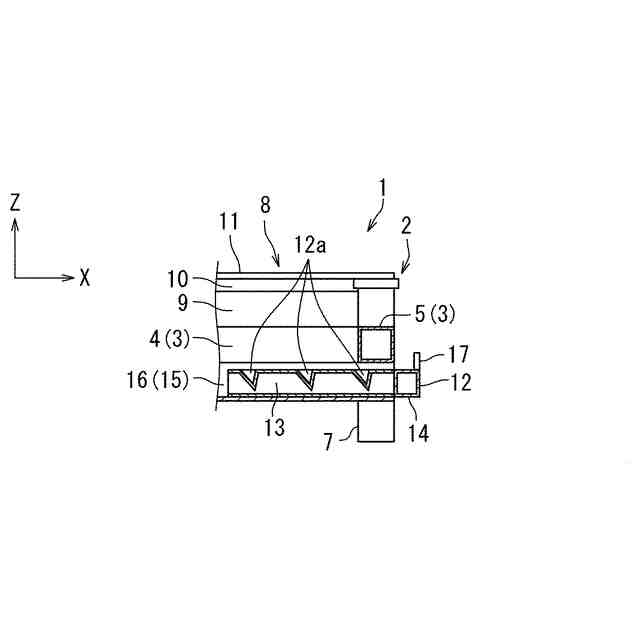

前記張り出し部の上面側に、前記枠体に係止される１以上のノッチが設けられている、
請求項２に記載のコイル用パレット。
【請求項４】
前記張り出し部は、前記長手方向に延在する一対の延長部材と、前記一対の延長部材の先端部同士を接続する接続部材とを有する、
請求項１から３のいずれかに記載のコイル用パレット。
【請求項５】
前記接続部材に、前記バンドを係止するための係止部が設けられている、
請求項４に記載のコイル用パレット。
【請求項６】
コイルをパレットに固定する方法であって、
枠体と、前記枠体の上面側に設けられて前記コイルの外周面を支持する台座と、前記枠体から前記台座の長手方向の両側に張り出した一対の張り出し部とを備える、パレットを準備し、

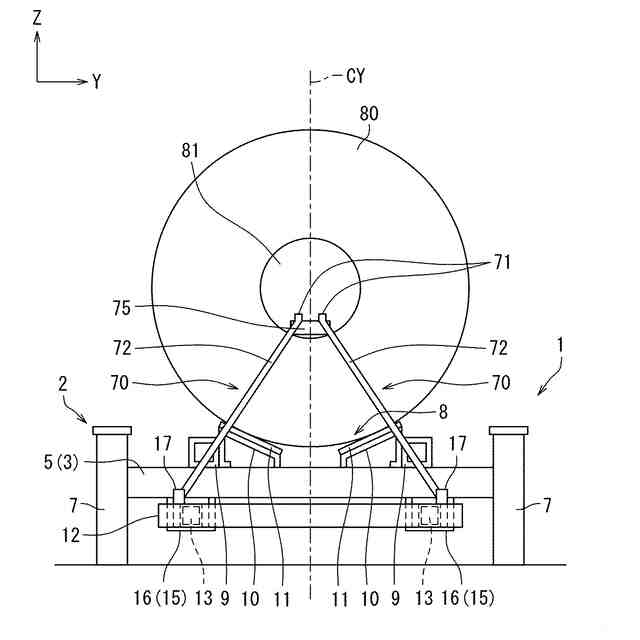

前記コイルの軸方向が前記長手方向に向けられた立置き姿勢で前記コイルを前記台座に載置し、
前記コイルの中心穴にバンドを通過させ、
前記バンドの一方側及び他方側を前記一対の張り出し部にそれぞれ係止する、
ことを備える、コイル固定方法。
【請求項７】

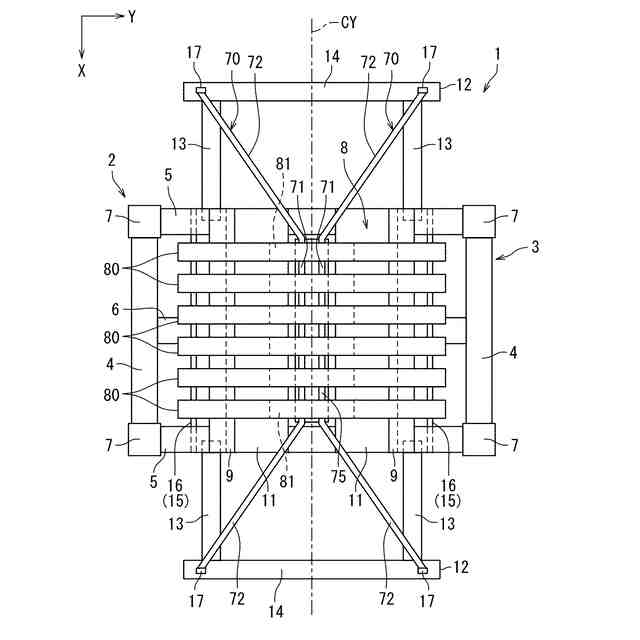

前記コイルの載置において、前記複数のコイルが、前記長手方向に間隔をあけて並んだ状態で前記台座に載置され、
前記バンドの通過において、前記バンドが、前記複数のコイルの前記中心穴に順次に通過される、
請求項６に記載のコイル固定方法。
【請求項８】
前記パレットが、前記枠体の下面側に設けられ、前記一対の張り出し部を張り出し可能に収納する収納部と、前記張り出し部の上面側に設けられた１以上のノッチと、を更に備え、

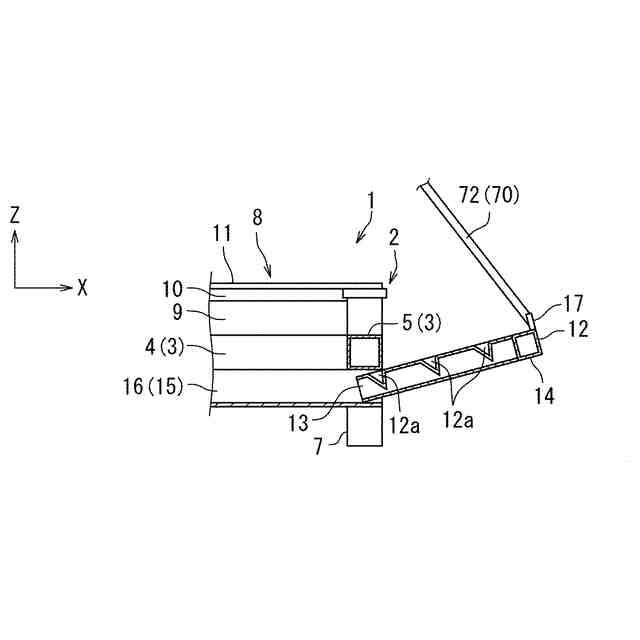

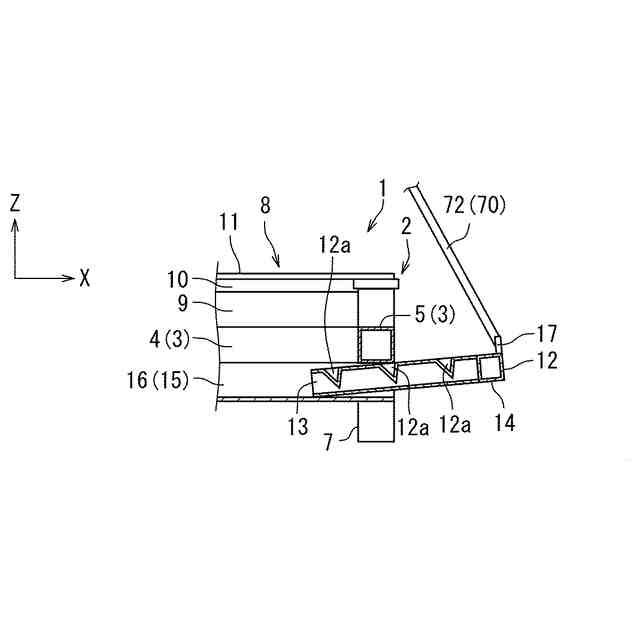

前記パレットの準備において、前記一対の張り出し部が前記収納部から張り出され、前記１以上のノッチのいずれかが前記枠体に係止される、
請求項６又は７に記載のコイル固定方法。
【請求項９】
前記パレットの準備において、複数の前記枠体が前記長手方向に並べられ、前記一対の張り出し部の一方が、前記複数の枠体のうち前記長手方向の一方側の末端に配置されたものから前記一方側に張り出され、前記一対の張り出し部の他方が、前記複数の枠体のうち前記長手方向の他方側の末端に配置されたものから前記他方側に張り出され、
前記コイルの載置において、前記複数のコイルが、前記複数の台座に載置され、
前記バンドの通過において、前記バンドが、前記複数の台座に載置されている前記複数のコイルの前記中心穴に順次に通過される、
請求項６又は７に記載のコイル固定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル用パレット及びコイル固定方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
金属の帯板材を巻回してなるコイルの出荷においては、まず、製造業者が、コイルをパレットに載せる積付作業を行い、次に、運送業者が、コイル付きパレットをトラックの荷台に積載する積載作業を行う。輸送中のコイルの振動及びこれに伴う損傷を防ぐため、一般に、製造業者の積付作業には、コイルをパレットに固定する固定作業が付帯し、運送業者の積載作業には、コイルを荷台に緊締する緊締作業が付帯する。
【０００３】
特許文献１及び２は、コイル用のパレットを開示している。パレットは、平面視で矩形状の外形を有している。コイルは、軸方向を水平に向けた姿勢でパレットの中央部に載置され、バンドでパレットに結束される。この固定作業において、バンドは、コイルの中心穴に通され、矩形状のパレットの枠体の辺縁部に係止されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１８３２４０号公報
特開２００２－２５５１７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のコイルの固定方法によると、バンドが、コイルの中心穴の開口縁からパレットの枠体の辺縁部へと至る部位において、概略鉛直方向に延在する。そのため、コイルを水平な軸方向において強く拘束することが難しく、積載及び輸送中のコイルの軸方向の振動を抑制しにくい。このように、従来のコイルの固定方法には、コイルのパレットに対する軸方向の拘束力に関して改善の余地がある。
【０００６】
なお、特許文献１及び２では、比較的に幅広の金属板材を巻き付けてなる幅広コイルが、対象とされており、単一のコイルがパレットに載置されている。一方、複数の幅狭コイルが、１つのパレット上に配列され、複数の幅狭コイルの中心穴に順次に通されたバンドでパレットに固定されることがある。この場合、各コイルの軸寸がより小さいため、軸方向の振動を生じやすい。
【０００７】
そして、コイルをパレットに対して軸方向に十分に拘束できなければ、運送業者による緊締作業の負荷が大きくなる。また、緊締に使用されるスリングを荷台上で広く張り出す必要がある。これにより、荷台上でパレットを積載するためのスペースが減少し、輸送効率の低下を招く。
【０００８】
本発明は、コイルのパレットに対する軸方向の拘束力を向上することを課題とする。
【課題を解決するための手段】
【０００９】
本発明の一態様は、コイルが固定されるコイル用パレットであって、枠体と、前記枠体の上面側に設けられ、コイルの外周面を支持する台座と、前記枠体から前記台座の長手方向の両側に張り出し、前記コイルの軸方向を前記長手方向に向けた立置き姿勢で前記台座に載置された前記コイルの中心穴に通過されたバンドの一方側及び他方側をそれぞれ係止する一対の張り出し部と、を備える、コイル用パレットを提供する。
【００１０】
上記構成によれば、コイルは、立置き姿勢でパレットに支持され、コイルの中心穴に通過されたバンドでパレットに拘束される。バンドの一方側及び他方側は、枠体から台座の長手方向に張り出した一対の張り出し部にそれぞれ係止される。台座の長手方向は、コイルの軸方向と平行である。バンドは、従来の形態（例えば、上記のようにバンドの一方側及び他方側がパレットの枠体の辺縁部に係止される形態）と対比して、コイルの中心穴の開口縁から一対の張り出し部に至る部位において、鉛直方向に対してより大きく傾斜する。したがって、コイルのパレットに対する軸方向の拘束力が向上する。
（【００１１】以降は省略されています）
