公開番号2025122103
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2025085045,2023120518
出願日2025-05-21,2023-07-25
発明の名称印刷画像検品システム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04N 1/00 20060101AFI20250813BHJP(電気通信技術)
要約【課題】正解画像を登録した印刷設定とは異なる印刷設定(例えば、排紙順番の変更)で検査しようとする場合、印刷物から文字列やバーコードを読み取った結果と、参照している正解文字列の順番が対応しなくなる。すると、データ検査の結果は、ページ順の違いにより意図せずNGとなってしまう。
【解決手段】画像形成装置と接続可能な検査装置であって、ジョブに基づいて画像が印字された印刷物のスキャンにより取得したスキャン画像上の指定領域から文字列を抽出する抽出手段と、前記抽出手段で抽出した文字列と、リファレンスデータから参照された正解値とを比較することで、前記印刷物の検査を行う検査手段と、前記ジョブに関する情報を取得する取得手段と、を有し、前記検査手段は、取得した前記ジョブに関する情報に基づいて、前記正解値を前記リファレンスデータから参照することで、前記印刷物の検査を行うことを特徴とする。
【選択図】図5
特許請求の範囲【請求項１】
画像形成装置と接続可能な検査装置であって、
ジョブに基づいて画像が印字された印刷物のスキャンにより取得したスキャン画像上の指定領域から文字列を抽出する抽出手段と、
前記抽出手段で抽出した文字列と、リファレンスデータから参照された正解値とを比較することで、前記印刷物の検査を行う検査手段と、
前記ジョブに関する情報を取得する取得手段と、
を有し、
前記検査手段は、取得した前記ジョブに関する情報に基づいて、前記正解値を前記リファレンスデータから参照することで、前記印刷物の検査を行う
ことを特徴とする検査装置。
続きを表示（約 1,000 文字）【請求項２】
予め格納された第１のリファレンスデータに対して、前記取得手段で取得した前記ジョブに関する情報に基づいて、前記正解値を並び替えた第２のリファレンスデータを生成し、
前記検査手段は、前記第２のリファレンスデータを用いて前記印刷物の検査を行う
ことを特徴とする請求項１に記載の検査装置。
【請求項３】
前記検査装置はＵＩ部を有し、
前記取得手段は、前記ＵＩ部に表示された画面を介して、前記ジョブに関する情報を取得する
ことを特徴とする請求項１に記載の検査装置。
【請求項４】
前記取得手段は、前記画像形成装置での印字を行うためのジョブに関する情報から印刷するページに関する情報を取得する
ことを特徴とする請求項１に記載の検査装置。
【請求項５】
前記印刷するページに関する情報は、印刷するページの範囲の設定情報である
ことを特徴とする請求項４に記載の検査装置。
【請求項６】
前記印刷するページに関する情報は、印刷する順番の設定である
ことを特徴とする請求項４に記載の検査装置。
【請求項７】
前記リファレンスデータは、１ページ目のスキャン画像から抽出された文字列に対応する前記正解値が、第１の行に格納されており、２ページ目のスキャン画像から抽出された文字列に対応する前記正解値が、第１の行の次の行に格納されている
ことを特徴とする請求項１に記載の検査装置。
【請求項８】
前記取得手段で取得した前記ジョブに関する情報が第１のページから印刷を行う情報であることに基づいて、前記検査手段は、前記リファレンスデータから前記第１のページに対応する前記正解値と、前記第１のページに続くページに対応する前記正解値とを参照することで、前記印刷物の検査を行う
ことを特徴とする請求項７に記載の検査装置。
【請求項９】
前記リファレンスデータは、ＣＳＶファイルである
ことを特徴とする請求項１に記載の検査装置。
【請求項１０】
前記抽出手段は、文字列検査の設定に従って、前記指定領域の画像から文字列を抽出する
ことを特徴とする請求項１に記載の検査装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、検品装置、検品システム及び検査方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、印刷物の検品は人手によって行われてきたが、近年、印刷機の後処理として自動で検品を行う装置が用いられている。このような検品装置では最初に、正解画像データを登録する。次に、入稿画像データを画像形成装置で用紙上に印刷出力し、用紙上に印刷出力されたデータを検品装置内部に構成した画像読み取り装置で読み取る。リアルタイム処理可能な検品ＰＣを用いて、画像読み取り装置で読み取った画像データと、最初に登録した正解画像データとを比較することで印刷物の異常画像を検出する。該印刷物の異常画像を検出する検査を印刷画像検査と呼称する。
【０００３】
また、印刷画像検査と並び、バリアブル印刷において文字列やバーコードのような可変領域部分の検査も行われている。例えば、文字列やバーコードが読み取り可能かどうかをチェックするデータ可読検査や、文字列やバーコードの読み取り結果とバリアブルデータから参照した正解文字列を照合するデータ照合検査があげられる。該データ可読検査、及びデータ照合検査をデータ検査と呼称する。
【０００４】
特許文献１では、印刷される内容が変えられる可変領域部分にはデータベースからデータが代入されており、スキャン画像において、可変領域部分から抽出したデータとデータベースを比較することで、検査を行う技術が提案されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－２３３８２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の方法では、正解画像を登録した印刷設定とは異なる印刷設定（例えば、排紙順番の変更）で検査しようとする場合、印刷物から文字列やバーコードを読み取った結果と、参照している正解文字列の順番が対応しなくなる。すると、データ検査の結果は、ページ順の違いにより意図せずＮＧとなってしまう。そこで、任意のページの指定や順番を入れ替えてデータ検査を行う場合、参照する正解文字列も同時に変更させる必要があった。
【課題を解決するための手段】
【０００７】
本発明は、画像形成装置と接続可能な検査装置であって、ジョブに基づいて画像が印字された印刷物のスキャンにより取得したスキャン画像上の指定領域から文字列を抽出する抽出手段と、前記抽出手段で抽出した文字列と、リファレンスデータから参照された正解値とを比較することで、前記印刷物の検査を行う検査手段と、前記ジョブに関する情報を取得する取得手段と、を有し、前記検査手段は、取得した前記ジョブに関する情報に基づいて、前記正解値を前記リファレンスデータから参照することで、前記印刷物の検査を行うことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、検査時の印刷ページ設定に基づき、印刷対象のページを特定し、リファレンスデータの正解文字列を変更することで、正解文字列が一致したデータ検品を行うことが可能となる。
【図面の簡単な説明】
【０００９】

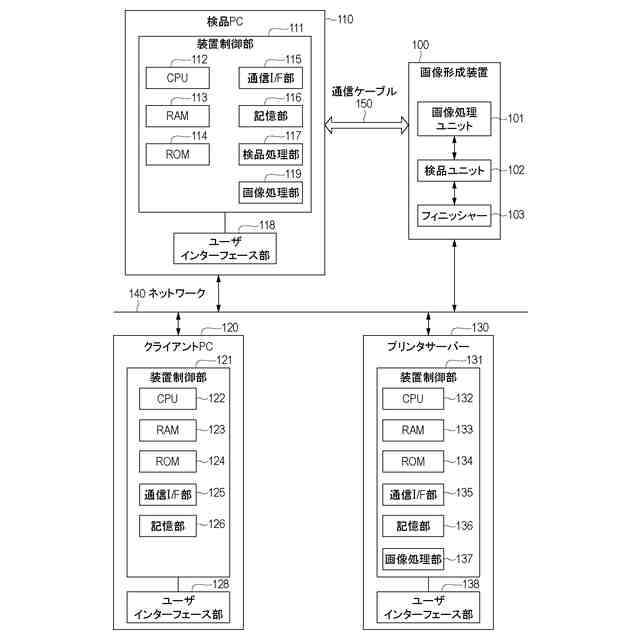

本発明の検品システムの全体構成の一例を示した図

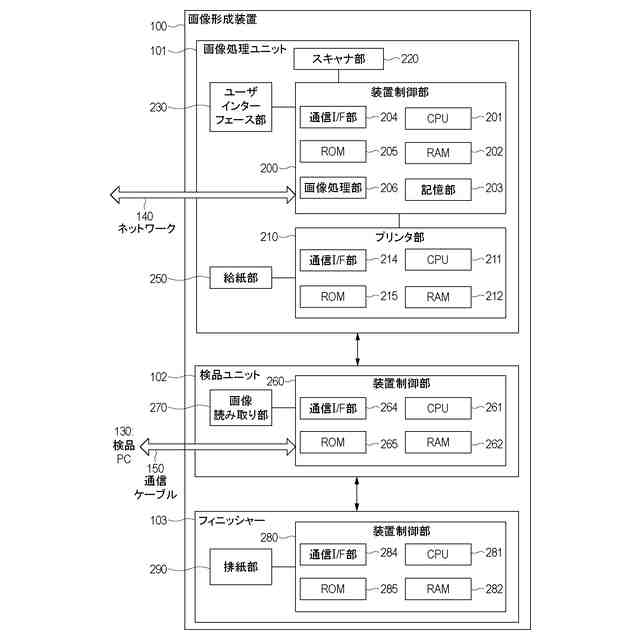

本実施形態における画像形成装置１００の内部構成図

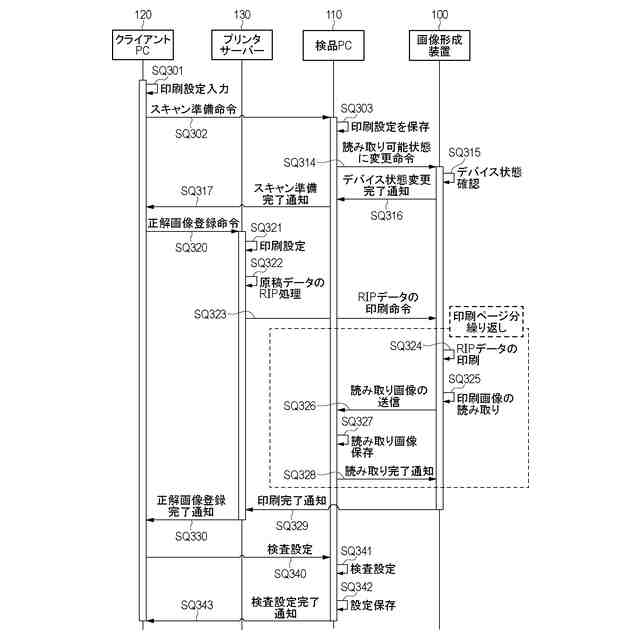

実施形態１における正解画像及び検査設定の登録処理のシーケンス図

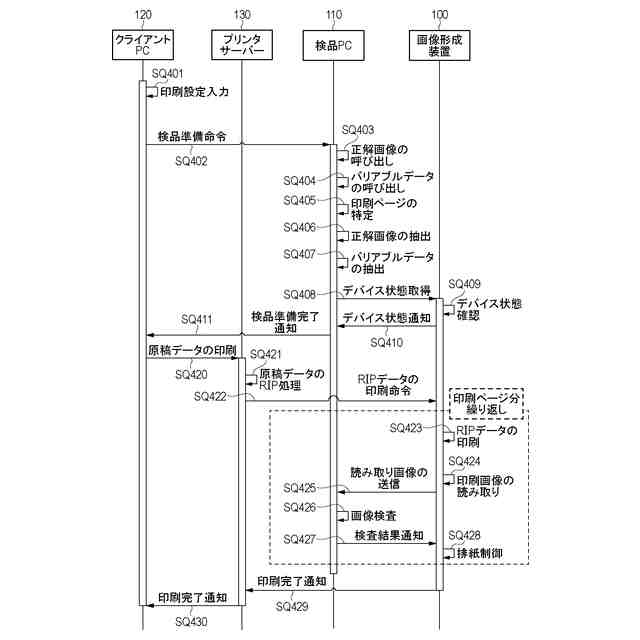

実施形態１における検品処理のシーケンス図

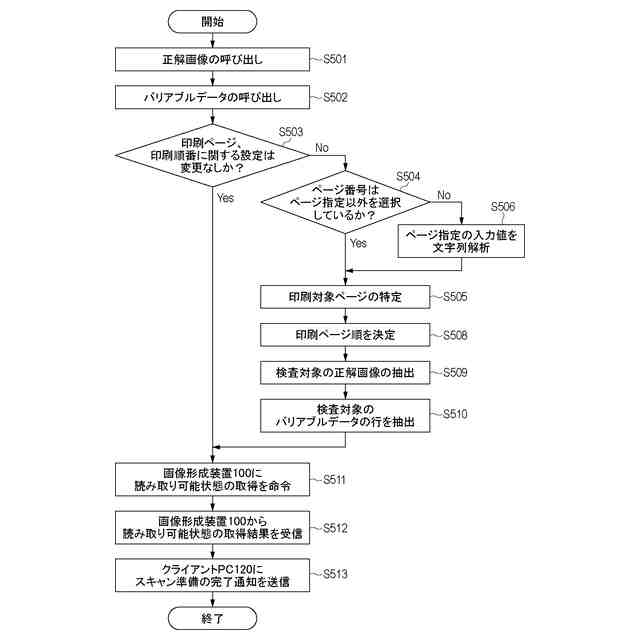

本実施形態における印刷ページに対応した正解画像とバリアブルデータの抽出処理のフロー図
実施形態１における正解画像登録の印刷設定に関するＵＩ画面の例
本実施形態における検査設定を入力するためのＵＩ画面の例

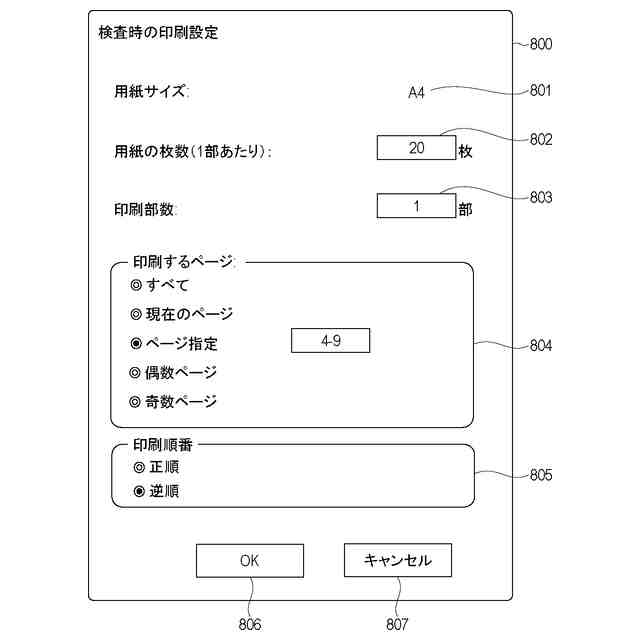

実施形態１における検査時の印刷設定に関するＵＩ画面の例

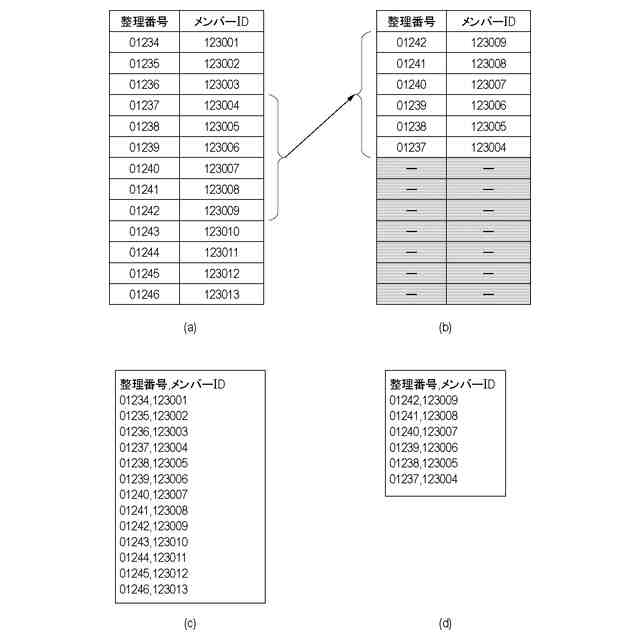

本実施形態におけるバリアブルデータの構成の例
本実施形態における検査設定時の検査データ構造の例
実施形態２における正解画像及び検査設定の登録処理のシーケンス図
実施形態２における検品処理のシーケンス図
実施形態２における検査時の印刷設定に関するＵＩ画面の例
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態について、図面を用いて説明する。ただし、これらの実施形態に記載されている構成要素はあくまで例示であり、この発明の範囲をこれらに限定する趣旨のものではない。
（【００１１】以降は省略されています）
