特許ウォッチ

公開番号2025122797
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018452
出願日2024-02-09
発明の名称レシプロソー
出願人株式会社マキタ
代理人弁理士法人酒井国際特許事務所
主分類B23D 49/16 20060101AFI20250815BHJP(工作機械;他に分類されない金属加工)
要約【課題】ハウジングの前面に設けられている開口部を作業性良く露出させること。
【解決手段】レシプロソーは、モータと、モータよりも前側に配置され、ブレードが固定されるスライダと、モータの回転力に基づいてスライダを前後方向に往復動させる往復動変換機構と、スライダを収容するハウジングと、ブレードが配置されるブレード開口を有し、ハウジングの前面に設けられた開口部を覆うようにハウジングに取り付けられるシューと、を備える。シューは、ハウジングに取り付けられている状態で、開口部が露出するようにハウジングの前面から退避する。
【選択図】図23
特許請求の範囲【請求項１】
モータと、
前記モータよりも前側に配置され、ブレードが固定されるスライダと、
前記モータの回転力に基づいて前記スライダを前後方向に往復動させる往復動変換機構と、
前記スライダを収容するハウジングと、
前記ブレードが配置されるブレード開口を有し、前記ハウジングの前面に設けられた開口部を覆うように前記ハウジングに取り付けられるシューと、を備え、
前記シューは、前記ハウジングに取り付けられている状態で、前記開口部が露出するように前記ハウジングの前面から退避する、
レシプロソー。
続きを表示（約 860 文字）【請求項２】
モータと、
前記モータよりも前側に配置され、ブレードが固定されるスライダと、
前記モータの回転力に基づいて前記スライダを前後方向に往復動させる往復動変換機構と、
前記スライダを収容するハウジングと、
前記ブレードが配置されるブレード開口を有し、前記ハウジングの前面に設けられた開口部を覆うように前記ハウジングに取り付けられるシューと、を備え、
前記シューは、前記ハウジングに回動可能に取り付けられ、回動することにより前記ハウジングの前面から退避する、
レシプロソー。
【請求項３】
前記シューは、前記ハウジングの前面から離隔するように前方に移動した後、回動することにより前記ハウジングの前面から退避する、
請求項１又は請求項２に記載のレシプロソー。
【請求項４】
前記シューは、前記ハウジングの前面に対向する状態から前記ハウジングの側面に対向する状態に変化するように、前記ハウジングに回動可能に取り付けられる、
請求項３に記載のレシプロソー。
【請求項５】
前記シューは、
前記ハウジングの前面に対向し、前記ブレード開口を有する前板部と、
前記ハウジングの下面に対向し、前後方向に長い長孔を有する下板部と、を有し、
前記長孔を介して前記ハウジングの下面に設けられたねじ孔に結合されるねじを備え、
前記シューは、前記ねじが前記ねじ孔に挿入されている状態で、前記ハウジングの前端部から離隔するように前方に移動した後、前記前板部が前記ハウジングの側面に対向するように回動する、
請求項４に記載のレシプロソー。
【請求項６】
左右方向において、前記長孔は、前記下板部の中心よりも一方側に設けられ、
前記シューは、前記ハウジングの左右の側面のうち、一方側の側面に対向するように回動する、
請求項５に記載のレシプロソー。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、レシプロソーに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
レシプロソーに係る技術分野において、特許文献１に開示されているような、ハウジングの前端部に取り付けられるシューを備えるレシプロソーが知られている。
【先行技術文献】
【特許文献】
【０００３】
実開平３－１９６２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ハウジングの内側に配置されている部材を交換する場合、ハウジングの前端部からシューが外される。ハウジングの前端部からシューが外されることにより、ハウジングの前面に設けられている開口部が露出する。部材は、ハウジングの前面に設けられている開口部を介して搬出される。開口部を作業性良く露出させる技術が要望される。
【０００５】
本明細書で開示する技術は、ハウジングの前面に設けられている開口部を作業性良く露出させることを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、レシプロソーを開示する。レシプロソーは、モータと、モータよりも前側に配置され、ブレードが固定されるスライダと、モータの回転力に基づいてスライダを前後方向に往復動させる往復動変換機構と、スライダを収容するハウジングと、ブレードが配置されるブレード開口を有し、ハウジングの前面に設けられた開口部を覆うようにハウジングに取り付けられるシューと、を備えてもよい。シューは、ハウジングに取り付けられている状態で、開口部が露出するようにハウジングの前面から退避してもよい。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、ハウジングの前面に設けられている開口部を作業性良く露出させることができる。
【図面の簡単な説明】
【０００８】

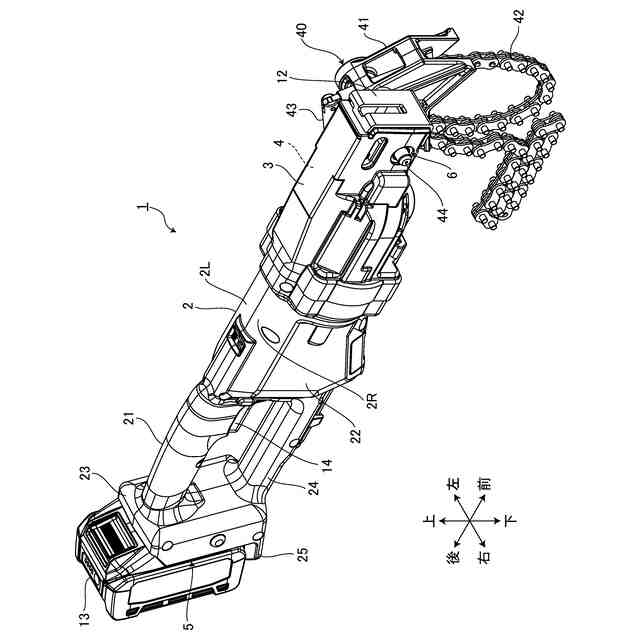

図１は、第１実施形態に係るレシプロソーを示す前側からの斜視図である。
図２は、第１実施形態に係るレシプロソーを示す後側からの斜視図である。

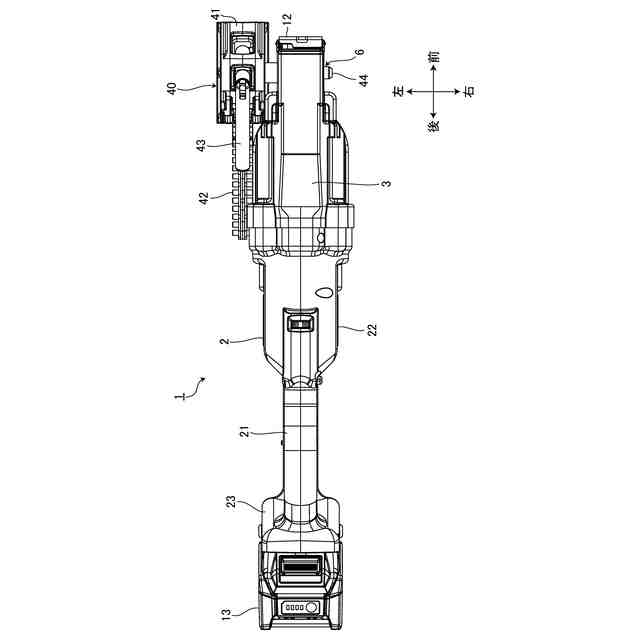

図３は、第１実施形態に係るレシプロソーを上側から見た図である。

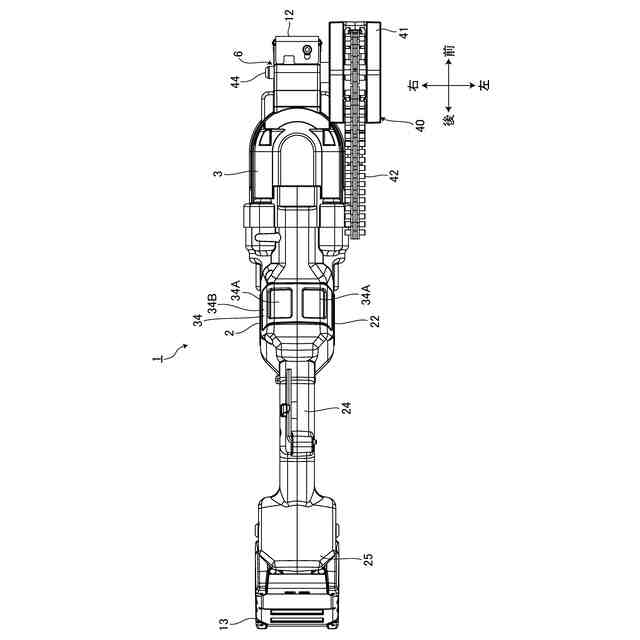

図４は、第１実施形態に係るレシプロソーを下側から見た図である。

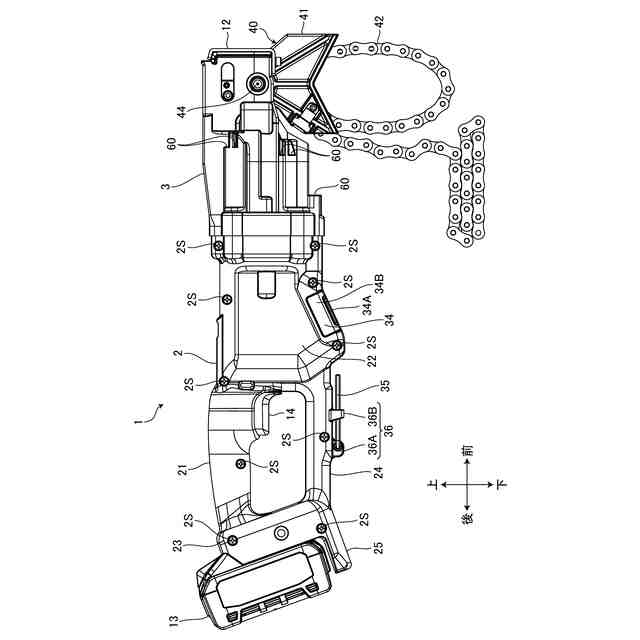

図５は、第１実施形態に係るレシプロソーを右側から見た図である。

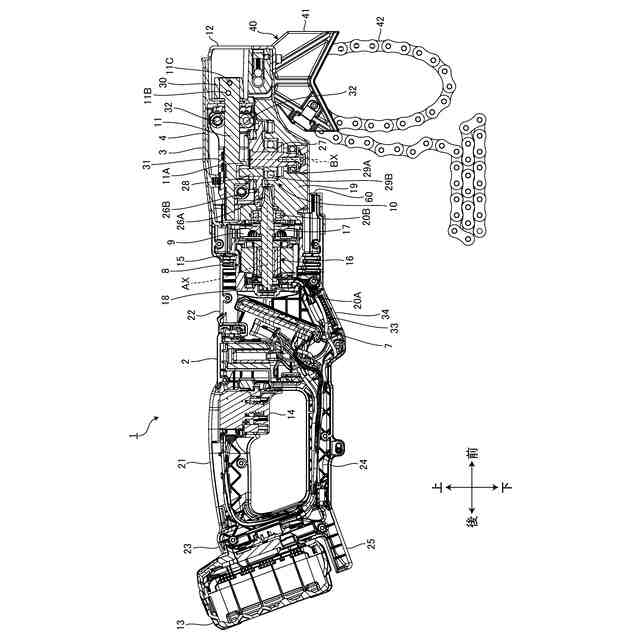

図６は、第１実施形態に係るレシプロソーを示す断面図である。

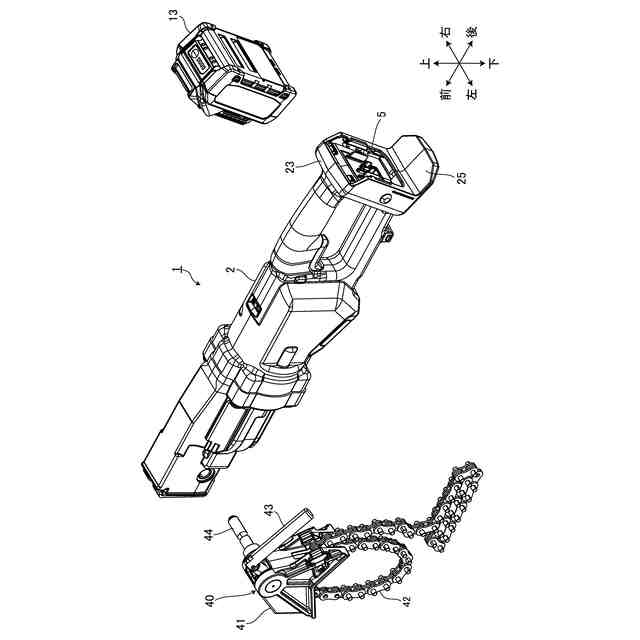

図７は、第１実施形態に係るレシプロソーを示す後側からの分解斜視図である。

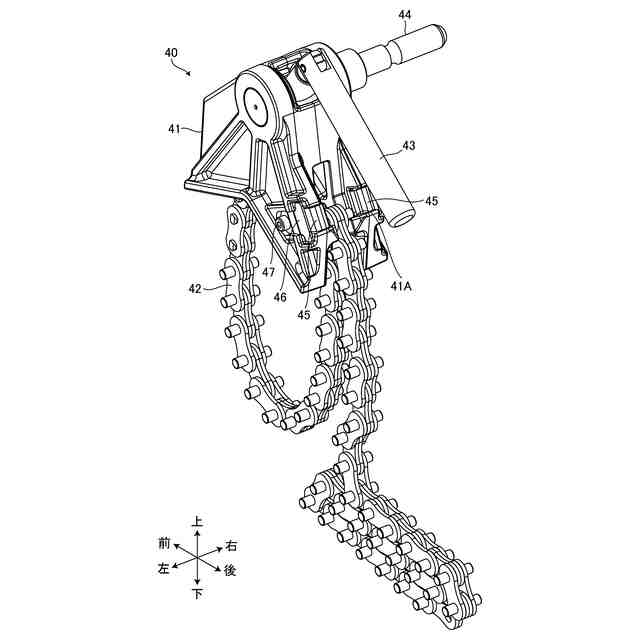

図８は、第１実施形態に係るバイスを示す前側からの斜視図である。

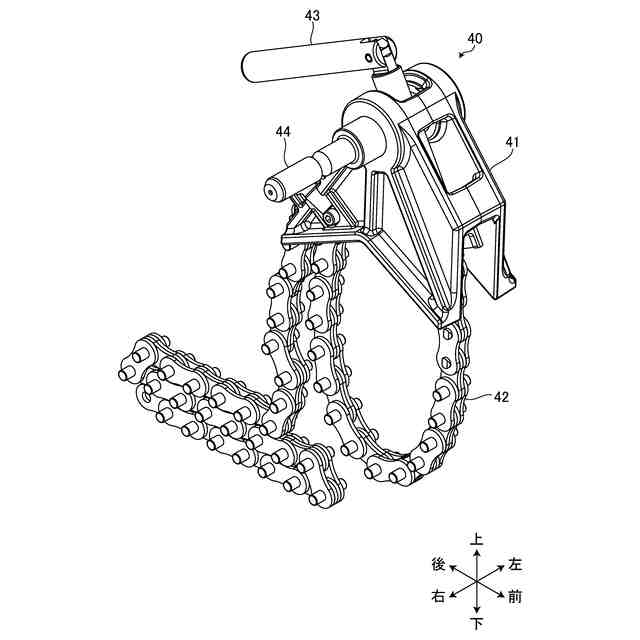

図９は、第１実施形態に係るバイスを示す後側からの斜視図である。
図１０は、第１実施形態に係るバイスを右側から見た図である。
図１１は、第１実施形態に係るバイスを示す断面図である。
図１２は、第１実施形態に係るバイスの一部を示す断面図である。
図１３は、第１実施形態に係るバイスの一部を示す後側からの斜視図である。
図１４は、第１実施形態に係るバイスベースに装着される前のチェーンの一部を示す後側からの斜視図である。
図１５は、第１実施形態に係るバイスの一部を示す後側からの分解斜視図である。
図１６は、第１実施形態に係るバイスの一部を上側から見た図である。
図１７は、第１実施形態に係る弾性部材を示す後側からの斜視図である。
図１８は、第１実施形態に係る挿入空間に挿入される直前のチェーンの一部を右側から見た図である。
図１９は、実施形態に係るレシプロソーの前部を示す斜視図である。
図２０は、実施形態に係るスライダとブレードとの固定構造を示す斜視図である。
図２１は、実施形態に係るレシプロソーの前部を下側から見た図である。
図２２は、実施形態に係るブレードクランプを交換する方法を説明するための図である。

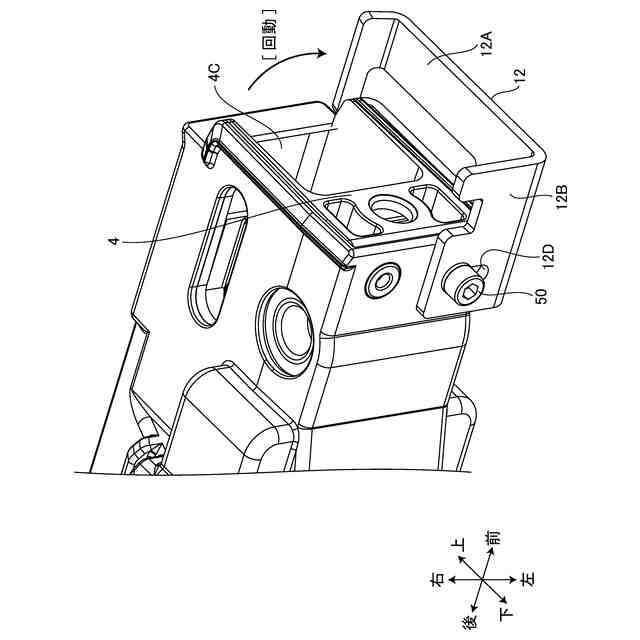

図２３は、実施形態に係るブレードクランプを交換する方法を説明するための図である。
図２４は、第２実施形態に係るバイスを被削材に固定する方法を説明するための断面図である。
図２５は、第２実施形態に係るバイスを被削材に固定する方法を説明するための断面図である。
図２６は、第２実施形態に係るバイスを被削材に固定する方法を説明するための断面図である。
図２７は、第２実施形態に係るバイスを被削材に固定する方法を説明するための断面図である。
図２８は、第３実施形態に係るバイスの一部を模式的に示す図である。
【発明を実施するための形態】
【０００９】
１つ又はそれ以上の実施形態において、レシプロソーは、モータと、モータよりも前側に配置され、ブレードが固定されるスライダと、モータの回転力に基づいてスライダを前後方向に往復動させる往復動変換機構と、スライダを収容するハウジングと、ブレードが配置されるブレード開口を有し、ハウジングの前面に設けられた開口部を覆うようにハウジングに取り付けられるシューと、を備えてもよい。シューは、ハウジングに取り付けられている状態で、開口部が露出するようにハウジングの前面から退避してもよい。
【００１０】
上記の構成では、シューは、ハウジングに取り付けられている状態で、開口部が露出するようにハウジングの前面から退避する。シューをハウジングから完全に分離しなくても、開口部を露出させることができるので、開口部は、作業性良く露出される。
（【００１１】以降は省略されています）
