公開番号2025133959
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025118258,2021094030
出願日2025-07-14,2021-06-04
発明の名称送風機用のノズル、および送風機
出願人株式会社マキタ
代理人弁理士法人勇智国際特許事務所
主分類F04D 29/62 20060101AFI20250904BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】電動式の送風機に取り外し可能に装着され、送風機の利便性を高めることが可能なノズルを提供する。
【解決手段】ノズルは、送風機に装着可能に構成された取付け部と、取付け部に連結された本体部とを備える。本体部は、吐出口と、吐出口に接続し、送風機によって送出された空気が通過する通路とを有する。本体部は、可撓性チューブを含む。可撓性チューブは、少なくとも15センチメートルの長さを有し、且つ、通路の少なくとも一部を規定する。

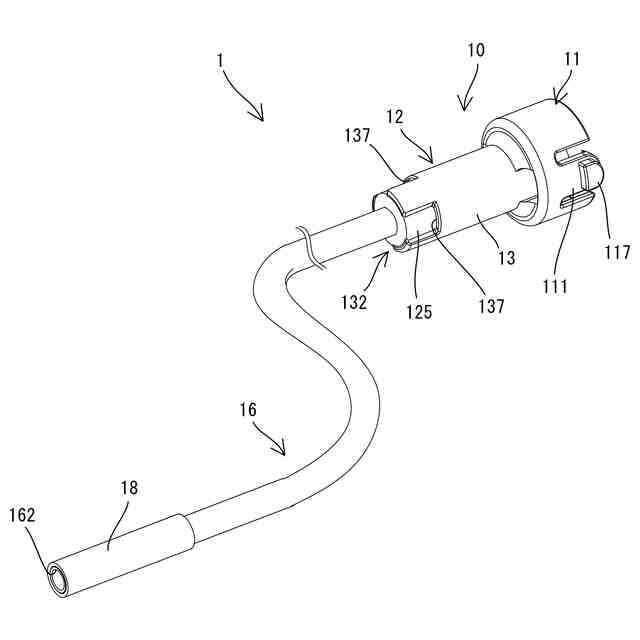

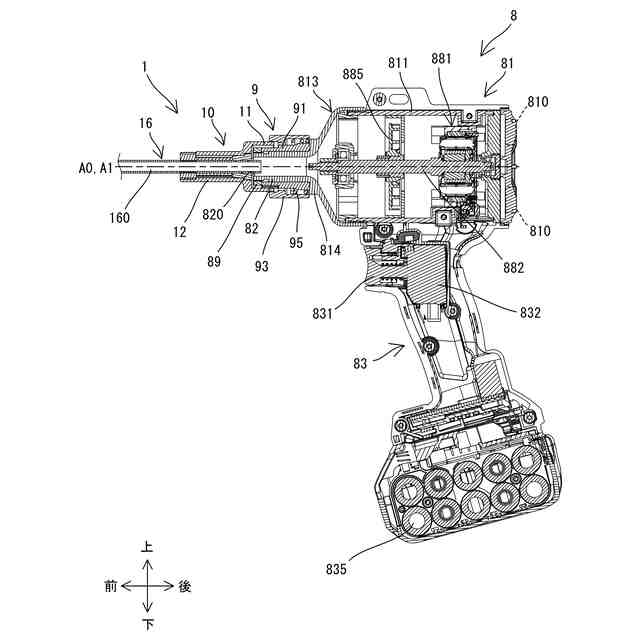

【選択図】図2
特許請求の範囲【請求項１】
電動式の送風機に装着可能なノズルであって、
前記送風機に装着可能に構成された取付け部と、
前記取付け部に連結された本体部であって、吐出口と、前記吐出口に接続し、前記送風機によって送出された空気が通過する通路とを有する本体部とを備え、
前記本体部は、少なくとも１５センチメートルの長さを有し、且つ、前記通路の少なくとも一部を規定する可撓性チューブを含むことを特徴とするノズル。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のノズルであって、
前記可撓性チューブは、前記空気の流れ方向には前記取付け部から抜けないように、前記取付け部に連結されていることを特徴とするノズル。
【請求項３】
請求項１又は２に記載のノズルであって、
前記可撓性チューブの少なくとも一部を覆うカバーを更に備え、
前記カバーは、前記可撓性チューブよりも硬度の高い材料で形成され、前記可撓性チューブに取り外し可能に装着されていることを特徴とするノズル。
【請求項４】
請求項１～３の何れか１つに記載のノズルであって、
前記本体部は、前記可撓性チューブの径方向外側に配置された少なくとも１つの通気口を有することを特徴とするノズル。
【請求項５】
請求項４に記載のノズルであって、
前記少なくとも１つの通気口に至る通気路に配置された通気抵抗部材を更に備えたことを特徴とするノズル。
【請求項６】
電動式の送風機に装着可能なノズルであって、
前記送風機に装着可能に構成された取付け部と、
前記取付け部から突出する筒状の本体部であって、前記本体部の突出端に設けられた吐出口と、前記本体部の側面部に設けられた少なくとも１つの通気口とを有する本体部とを備え、
前記吐出口は、空気の供給対象物に設けられた空気注入用の筒状の突起を受け入れ可能に構成され、
前記少なくとも１つの通気口は、前記本体部の前記突出端まで開口し、前記吐出口と連通していることを特徴とするノズル。
【請求項７】
請求項６に記載のノズルであって、
前記本体部は、前記本体部の内部に配置され、前記突起が前記吐出口から挿入されたときに、前記突起に当接するように構成されたストッパを有し、
前記本体部の軸方向における前記少なくとも１つの通気口の長さは、前記軸方向における前記吐出口から前記ストッパまでの距離よりも大きいことを特徴とするノズル。
【請求項８】
電動式の送風機に装着可能なノズルであって、
前記送風機に装着可能に構成された取付け部と、
前記取付け部から突出する本体部であって、複数の吐出口を有する本体部とを備えたノズル。
【請求項９】
請求項８に記載のノズルであって、
前記複数の吐出口は、同一面上に配置され、且つ、互いに異なる方向を向いていることを特徴とするノズル。
【請求項１０】
請求項１～９の何れか１つに記載のノズルであって、
前記取付け部は、前記ノズルが前記送風機に対して第１方向に移動され、前記送風機に対して所定の取付け位置に配置されるのに応じて、前記第１方向と逆の第２方向へ移動不能に前記取付け位置でロックされるように構成されていることを特徴とするノズル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電動式の送風機に装着可能なノズルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
空気をノズルから吐出することで、塵埃等を吹き飛ばすことが可能な電動式の送風機が知られている。例えば、特許文献１には、モータによって回転される遠心ファンによって圧縮空気を生成し、生成された圧縮空気をノズルから噴射するように構成された送風機（いわゆるエアダスタ）が開示されている。この送風機には、必要に応じて、径や長さが異なるノズルを選択的に装着可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１―１１７４４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、電動式の送風機に取り外し可能に装着され、送風機の利便性を高めることが可能なノズルを提供することを目的とする。
【課題を解決するための手段】
【０００５】

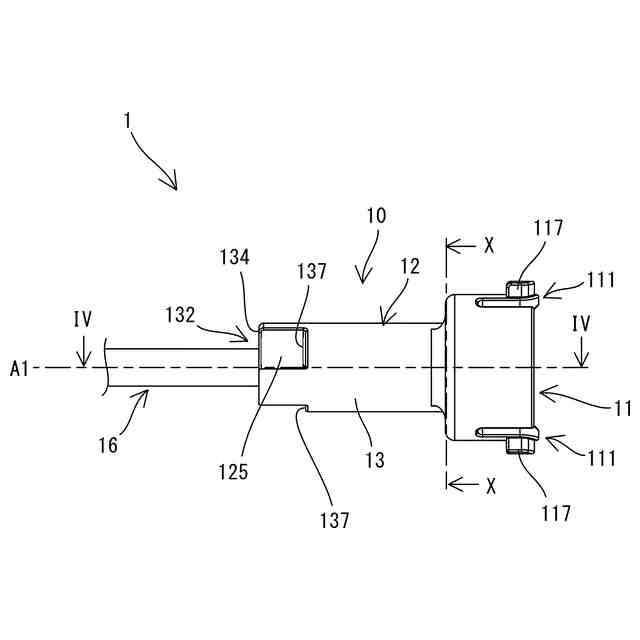

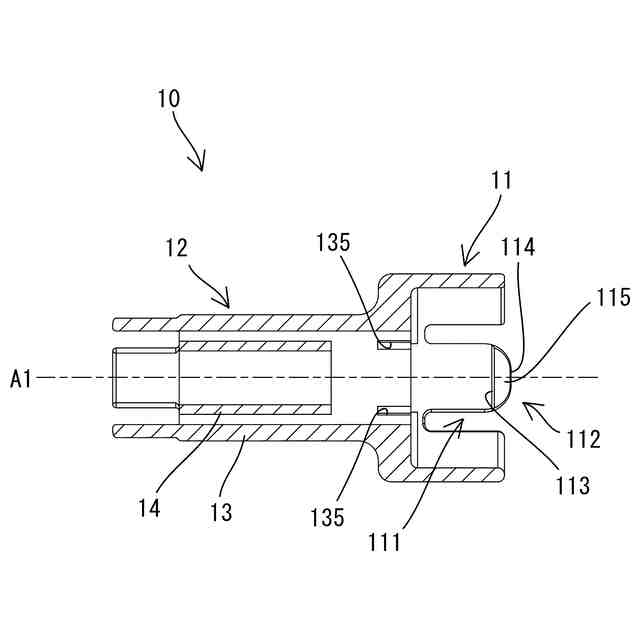

本開示の一態様によれば、電動式の送風機に装着可能なノズルが提供される。ノズルは、取付け部と、本体部とを備える。取付け部は、送風機に装着可能に構成されている。本体部は、取付け部に連結されている。本体部は、吐出口と、吐出口に接続し、送風機によって送出された空気が通過する通路とを有する。また、本体部は、可撓性チューブを含む。可撓性チューブは、少なくとも１５センチメートル（ｃｍ）の長さを有し、且つ、通路の少なくとも一部を規定する。
【０００６】
本態様によれば、使用者は、可撓性チューブを曲げることができるため、送風機に対する吐出口の位置及び向きを比較的自由に変更することができる。また、可撓性チューブは少なくとも１５ｃｍの長さを有するため、比較的広範囲で吐出口の位置及び向きを変更することができる。よって、本態様のノズルが送風機に装着されている場合、使用者は、送風機を移動させなくても、可撓性チューブを変形させることで、空気が吐出される位置を、比較的広い範囲内で変えることができる。このように、本態様のノズルは、送風機の利便性を高めることができる。
【０００７】

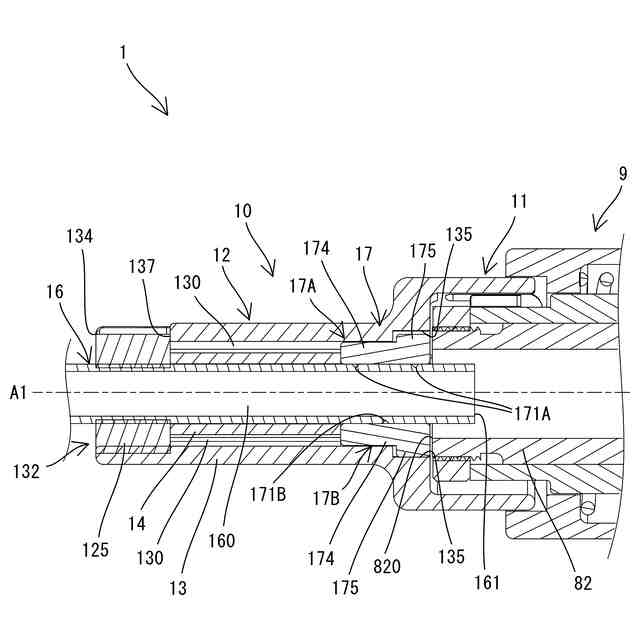

本開示の一態様において、可撓性チューブは、空気の流れ方向には取付け部から抜けないように、取付け部に連結されていてもよい。本態様によれば、空気の吐出に起因して可撓性チューブが取付け部から外れるのを防止することができる。
【０００８】
本開示の一態様において、ノズルは、可撓性チューブの少なくとも一部を覆うカバーを更に備えてもよい。カバーは、可撓性チューブよりも硬度の高い材料で形成されていてもよい。カバーは、可撓性チューブに取り外し可能に装着されていてもよい。本態様によれば、使用者は、必要に応じて可撓性チューブにカバーを装着し、少なくとも一部が曲がらない状態で可撓性チューブを操作することができるため、操作性が向上する。
【０００９】

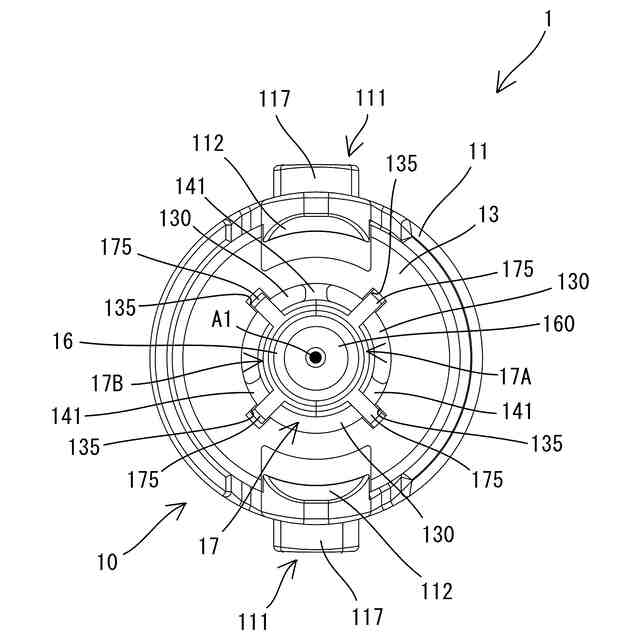

本開示の一態様において、本体部は、可撓性チューブの径方向外側に配置された少なくとも１つの通気口を有してもよい。つまり、本体部は、吐出口とは別の少なくとも１つの通気口を有してもよい。本態様によれば、吐出口のみから吐出される空気の流量が比較的小さい場合でも、少なくとも１つの通気口を介して空気が流出するため、ノズルから排出される空気の総流量を増加させることができる。よって、サージングが発生する可能性を低減することができる。
【００１０】
本開示の一態様において、ノズルは、少なくとも１つの通気口に至る通気路に配置された通気抵抗部材を更に備えてもよい。本態様によれば、通気抵抗部材は、通気路を通過する空気の速度を低下させることができる。これにより、通気口から流出する空気の圧力を低下させ、吐出口が狙う位置とは異なる位置に高圧の空気が吹き付けられるのを回避することができる。
（【００１１】以降は省略されています）
