発明の名称金工用切断機
出願人株式会社マキタ
代理人弁理士法人勇智国際特許事務所
主分類B23D 47/12 20060101AFI20250911BHJP(工作機械;他に分類されない金属加工)
要約【課題】切断時に発生する火花を低減できる金工用切断機を提供する。
【解決手段】金工用切断機は、電動モータと、電動モータから提供される回転駆動力によって回転可能な、略円盤形状を有するチップソーと、電動モータの動作を制御するように構成されたコントローラと、を備えている。コントローラは、電動モータの無負荷駆動時においてチップソーの刃先の周速が15m/s以下となるように電動モータを制御するように構成される。
【選択図】図11
特許請求の範囲【請求項１】
金工用切断機であって、
電動モータと、
前記電動モータから提供される回転駆動力によって回転可能な、略円盤形状を有するチップソーと、
前記電動モータの動作を制御するように構成されたコントローラと
を備え、
前記コントローラは、前記電動モータの無負荷駆動時において前記チップソーの刃先の周速が１５ｍ／ｓ以下となるように前記電動モータを制御するように構成された
金工用切断機。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の金工用切断機であって、
前記コントローラは、前記無負荷駆動時において前記チップソーの刃先の周速が１０ｍ／ｓ以下となるように前記電動モータを制御するように構成された
金工用切断機。
【請求項３】
請求項２に記載の金工用切断機であって、
前記コントローラは、前記無負荷駆動時において前記チップソーの刃先の周速が４ｍ／ｓ以下となるように前記電動モータを制御するように構成された
金工用切断機。
【請求項４】
請求項１から請求項３のいずれか一項に記載の金工用切断機であって、
前記コントローラは、切断状態を検出した後に前記電動モータの回転数を増加させるように前記電動モータを制御するように構成された
金工用切断機。
【請求項５】
請求項４に記載の金工用切断機であって、
前記コントローラは、前記切断状態を検出してから所定時間経過したときに前記電動モータの回転数を増加させるように前記電動モータを制御するように構成された
金工用切断機。
【請求項６】
請求項５に記載の金工用切断機であって、
前記所定時間は、１から５秒の任意の時間に設定された
金工用切断機。
【請求項７】
請求項１から請求項６のいずれか一項に記載の金工用切断機であって、
前記コントローラは、前記無負荷駆動時から所定の負荷での駆動時まで、前記電動モータが定格トルクに対応する回転数よりも小さい回転数で回転するように前記電動モータを制御する低回転数制御を行うように構成された
金工用切断機。
【請求項８】
請求項７に記載の金工用切断機であって、
前記電動モータはブラシレスＤＣモータであり、
前記コントローラは、前記低回転数制御を実行する機能と、前記電動モータのＰＷＭ制御を実行する機能と、を同一基板上で実行するように構成された
金工用切断機。
【請求項９】
請求項４，請求項５、および、請求項４を従属元に含む請求項６から請求項８のいずれか一項に記載の金工用切断機であって、
前記コントローラは、前記電動モータに供給される電力の電流値の上昇に基づいて切断状態を検出するように構成された
金工用切断機。
【請求項１０】
金工用定置式切断機であって、
電動モータと、
前記電動モータから提供される回転駆動力によって回転可能な、略円盤形状を有するチップソーと、
前記電動モータの動作を制御するように構成されたコントローラと
を備え、
前記チップソーの直径は、３００ｍｍ以上かつ３６０ｍｍ以下であり、
前記コントローラは、前記電動モータの無負荷駆動時において前記チップソーの回転数が９００ｒｐｍ以下となるように前記電動モータを制御するように構成された
金工用定置式切断機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は金工用切断機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
鋼管や肉薄の軽量鉄骨材などの被切断材を切断するための金工用定置式切断機が従来から知られている。金工用定置式切断機は、ベースと、刃具を回転可能に支持する切断機本体と、を備えている。ベース上に被切断材を固定し、切断機本体（回転する刃具）を上方から被切断材に向けて変位させることによって被切断材が切断される。刃具は、略円盤形状を有しており、典型的には、砥石やチップソー（tipped saw blade）である。このような金工用定置式切断機では、切断作業時において、刃具と被切断材との間で発生する摩擦熱によって切り屑が燃焼することによって火花が発生する。
【０００３】
下記の特許文献１は、そのような金工用定置式切断機を開示している。特許文献１の金工用定置式切断機は、刃具としてチップソーを用いている。刃具としてチップソーを用いる場合には、砥石を用いる場合と比べて火花の発生を低減できる。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３０７２３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、刃具としてチップソーを用いた場合であっても、依然として、ある程度の火花は発生する。このようなことから、切断時に発生する火花をさらに低減することが期待される。このような問題は、金工用定置式切断機に限らず、刃具としてチップソーを用いる金工用携帯用切断機にも共通する。
【課題を解決するための手段】
【０００６】
本明細書は、金工用切断機を開示する。この金工用切断機は、電動モータと、電動モータから提供される回転駆動力によって回転可能な、略円盤形状を有するチップソーと、電動モータの動作を制御するように構成されたコントローラと、を備えていてもよい。コントローラは、電動モータの無負荷駆動時においてチップソーの刃先の周速が１５ｍ／ｓ以下となるように電動モータを制御するように構成されてもよい。
【０００７】
この金工用切断機によれば、無負荷駆動時においてチップソーの刃先の周速が１５ｍ／ｓ以下となるように電動モータが制御される。つまり、従来の金工用切断機と比べて、被切断材を切り始める瞬間（換言すれば、チップソーと被切断材とが接触し始める瞬間）のチップソーの刃先の周速が低速に制御される。したがって、切り始めにおいてチップソーの刃先と被切断材との間で発生する摩擦熱が低減され、その結果、火花の発生を低減できる。
【０００８】
本明細書は、さらに、金工用定置式切断機を開示する。この金工用定置式切断機は、電動モータと、電動モータから提供される回転駆動力によって回転可能な、略円盤形状を有するチップソーと、電動モータの動作を制御するように構成されたコントローラと、を備えていてもよい。チップソーの直径は、３００ｍｍ以上かつ３６０ｍｍ以下であってもよい。コントローラは、電動モータの無負荷駆動時においてチップソーの回転数が９００ｒｐｍ以下となるように電動モータを制御するように構成されてもよい。
【０００９】
この金工用定置式切断機によれば、３００ｍｍ以上かつ３６０ｍｍ以下の直径を有するチップソーの回転数が９００ｒｐｍ以下となるように電動モータが制御される。つまり、従来の金工用定置式切断機と比べて、被切断材を切り始める瞬間のチップソーの回転数が小さく制御される。したがって、切り始めにおいてチップソーの刃先と被切断材との間で発生する摩擦熱が低減され、その結果、火花の発生を低減できる。
【図面の簡単な説明】
【００１０】

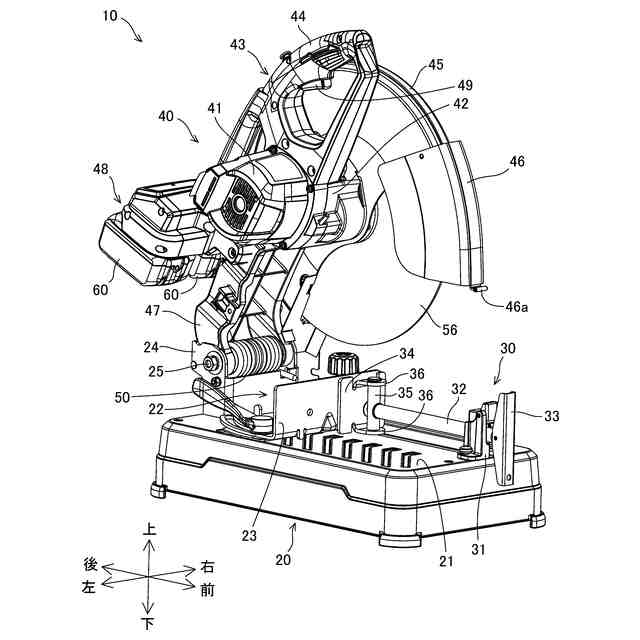

一実施形態によるチップソー切断機の斜視図であり、切断機本体は上死点にある。

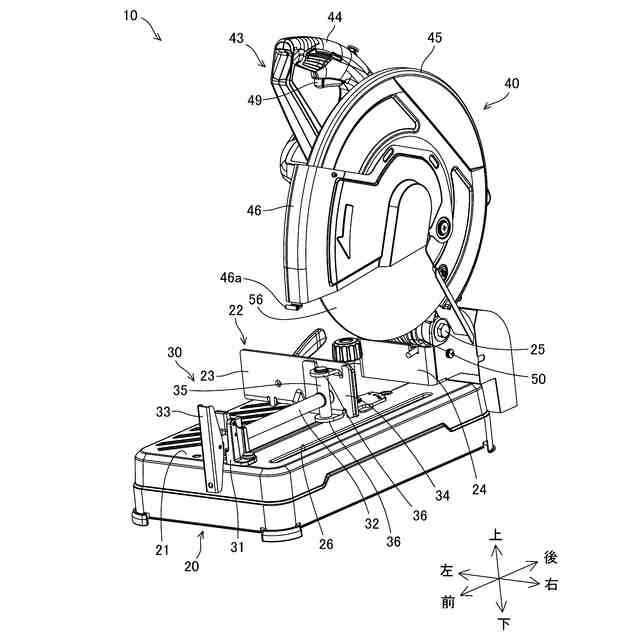

チップソー切断機の斜視図であり、切断機本体は上死点にある。

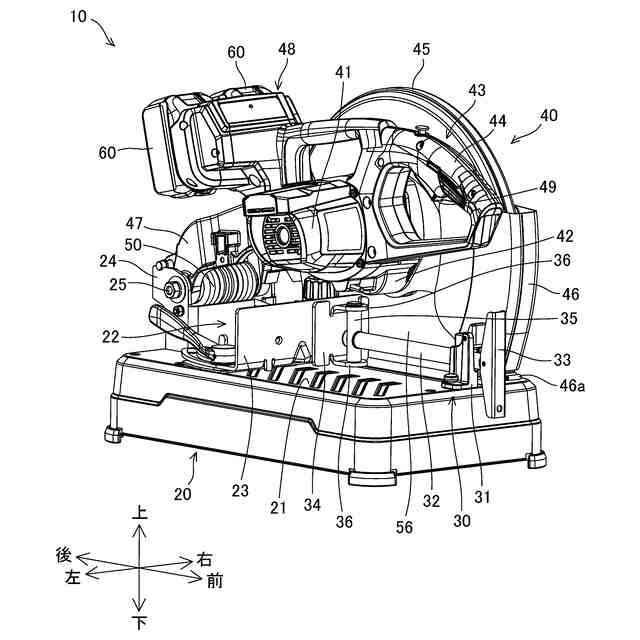

チップソー切断機の斜視図であり、切断機本体は下死点にある。

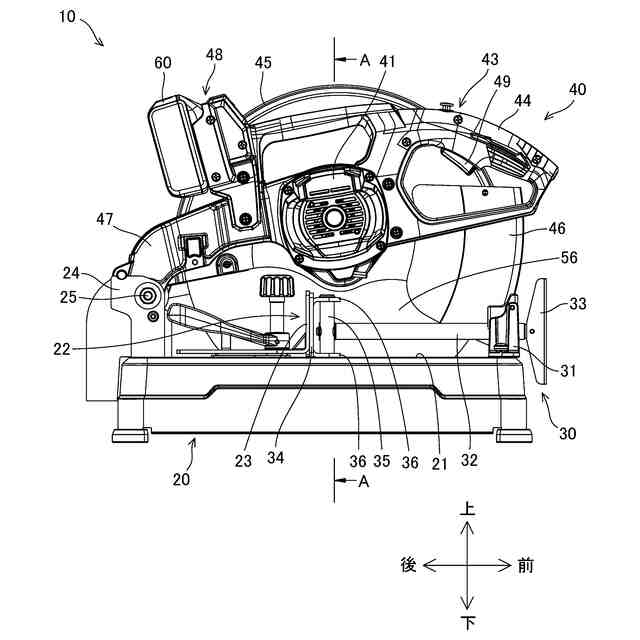

チップソー切断機の左側面図であり、切断機本体は下死点にある。

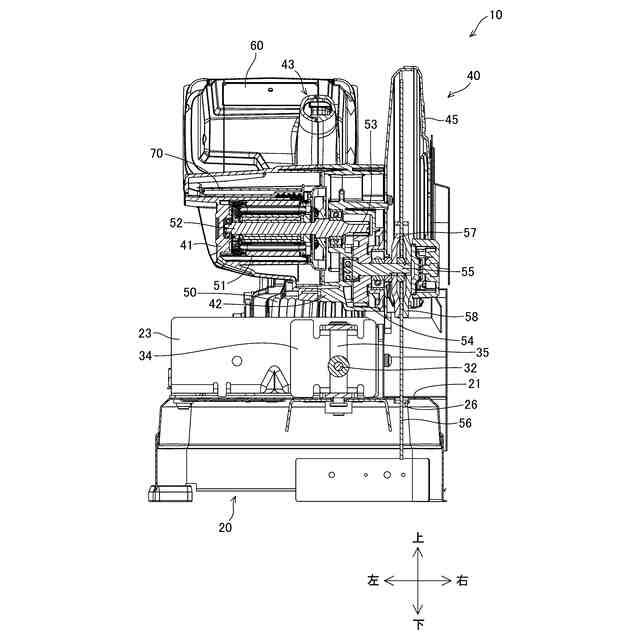

図４のＡ－Ａ線に沿ったチップソー切断機の断面図である。

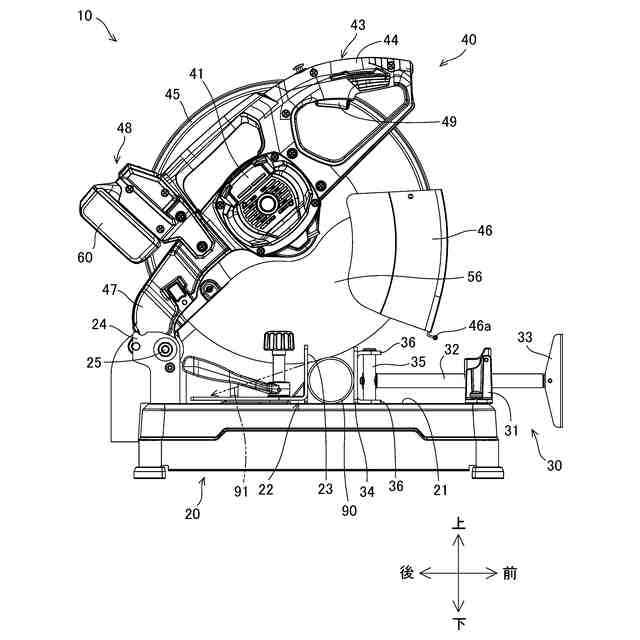

チップソー切断機の左側面図であり、被切断材を切断し始める時点を示している。

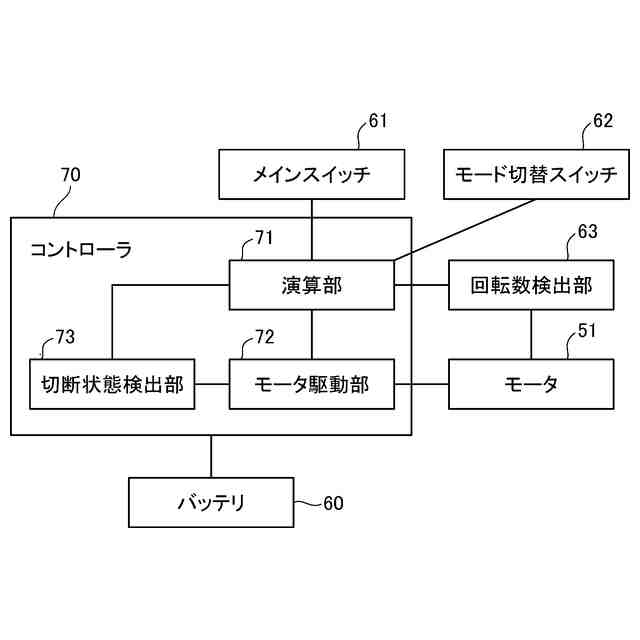

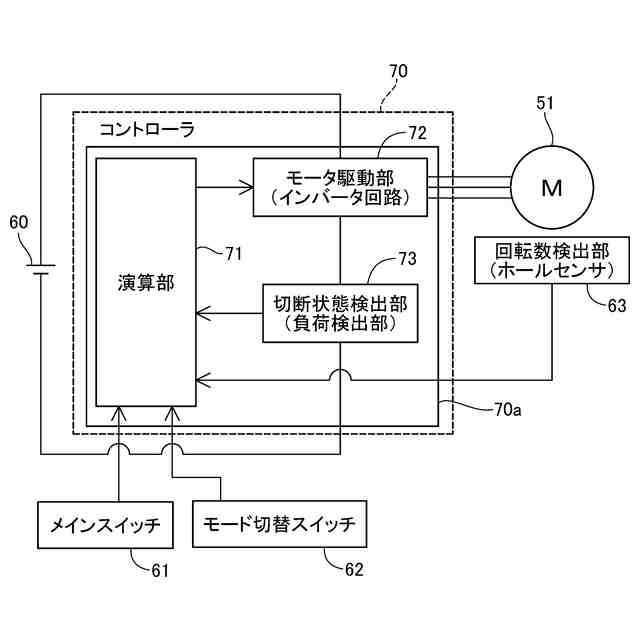

チップソー切断機の構成部品の電気的接続を示すブロック図である。
モータの回転数の制御を行うための概略回路図である。

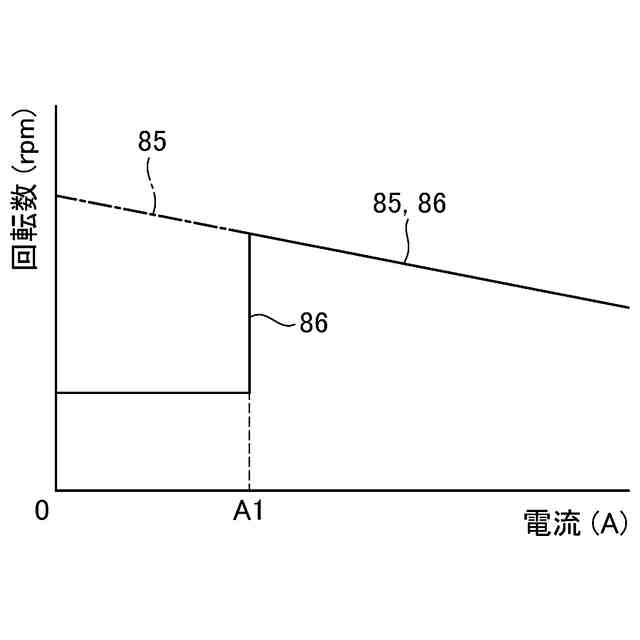

通常切断モードおよび火花低減モードの各々で切断を行った場合の電流とチップソーの回転数との関係を示す図である。
通常切断モードで切断を行った場合のチップソーの回転数、および、電動モータに供給される電流値の推移の一例を示す図である。

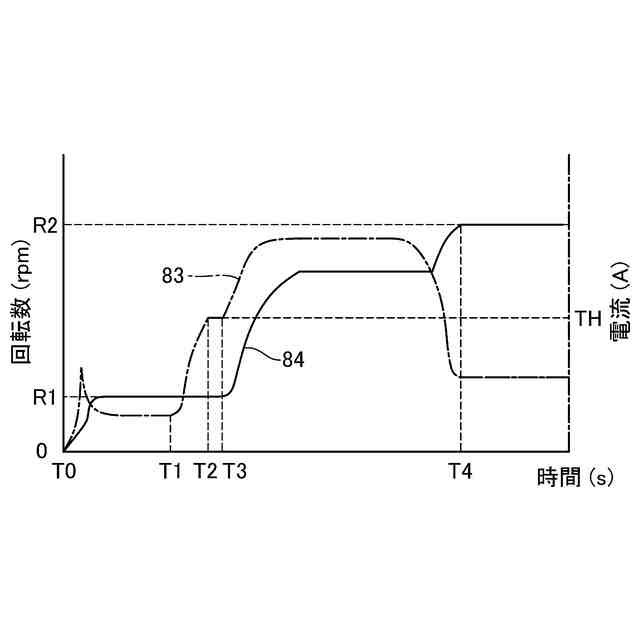

火花低減モードで切断を行った場合のチップソーの回転数、および、電動モータに供給される電流値の推移の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
