公開番号2025123820
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019522
出願日2024-02-13
発明の名称基礎構造
出願人戸田建設株式会社
代理人弁理士法人東京アルパ特許事務所
主分類E02D 27/34 20060101AFI20250818BHJP(水工;基礎;土砂の移送)
要約【課題】水平力の伝達を完全に遮断する。
【解決手段】下基礎33は、第一の杭35によって支持されている。免震装置32は、第二の杭によって支持された躯体12と下基礎33との間に配置されている。擁壁31は、躯体12の下に配置され、下基礎33及び免震装置32の周りを取り囲んで、免震装置32の周りに空間を画定する。擁壁31は、下基礎33及び免震装置32から離間し独立していてもよい。下基礎33は、単一の第一の杭35のみによって支持されてもよい。

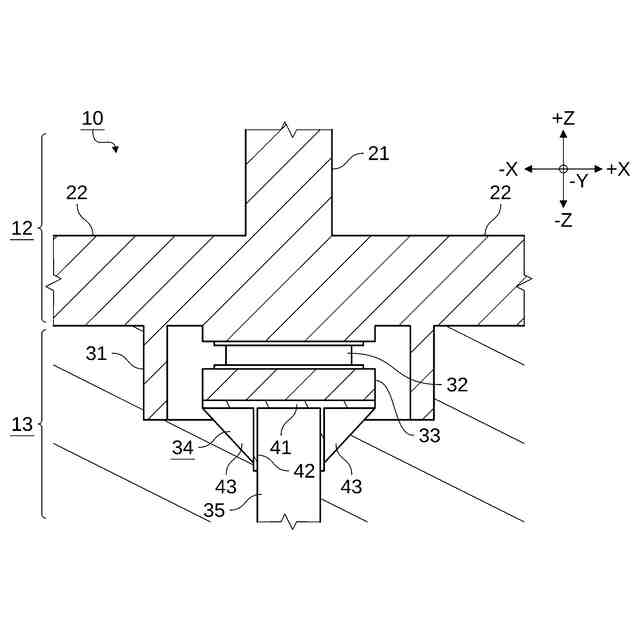

【選択図】図4
特許請求の範囲【請求項１】
第一の杭によって支持された下基礎と、
第二の杭によって支持された躯体と前記下基礎との間に配置された免震装置と、
前記躯体の下に配置され、前記下基礎及び前記免震装置の周りを取り囲んで、前記免震装置の周りに空間を画定する擁壁と
を備える、基礎構造。
続きを表示（約 230 文字）【請求項２】
前記擁壁は、前記下基礎及び前記免震装置から離間し独立している、
請求項１の基礎構造。
【請求項３】
前記下基礎は、単一の前記第一の杭のみによって支持されている、
請求項１又は２の基礎構造。
【請求項４】
前記下基礎と前記第一の杭との間に配置され、前記躯体から前記免震装置を介して前記下基礎に伝達される力を前記第一の杭に伝達する伝達部材
を更に備える、請求項１又は２の基礎構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、杭を用いた基礎構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１～６は、古い建物を撤去するとき、古い建物の基礎を構成する杭を残置して、新しい建物の基礎の一部として再利用する基礎構造を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３７１５６７号公報
特開２００３－８２６８８号公報
特開２００３－９６７９４号公報
特開２００３－３０６９５１号公報
特開２０１３－４４２１３号公報
特開２０１３－８７５０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１～６では、既存杭と新設基礎との間に様々な構造を設けて、既存杭に水平力を伝達せず、垂直力だけを伝達するようにしている。
しかし、これらの構造では、水平力の伝達を完全に遮断することはできない。
この発明は、例えばこのような課題を解決することを目的とする。
【課題を解決するための手段】
【０００５】
基礎構造は、下基礎と、免震装置と、擁壁とを有する。前記下基礎は、第一の杭によって支持されている。前記免震装置は、第二の杭によって支持された躯体と前記下基礎との間に配置されている。前記擁壁は、前記躯体の下に配置され、前記下基礎及び前記免震装置の周りを取り囲んで、前記免震装置の周りに空間を画定する。
【発明の効果】
【０００６】
前記基礎構造によれば、躯体と下基礎との間に免震装置が配置されているので、躯体からの水平力が第一の杭に伝達されず、垂直力だけを第一の杭に伝達することができる。擁壁によって免震装置の周りに空間が画定されているので、躯体と第一の杭とを完全に分離することができる。
【図面の簡単な説明】
【０００７】
基礎構造の一例を示す平面図。
基礎構造の一例を示す側面図。
基礎構造の一例を示す底面図。
基礎構造の一例を示す側面視断面図。
【発明を実施するための形態】
【０００８】
図１～４を参照して、建物１０について説明する。
建物１０は、例えば、躯体１２と、基礎構造１３とを有する。
【０００９】
躯体１２は、例えば、柱２１と、基礎梁２２と、柱梁接合部２３とを有する。
柱２１は、例えば鉄筋コンクリートや鉄骨製であり、鉛直方向（±Z方向）に沿って延びている。
柱梁接合部２３は、例えば鉄筋コンクリート製であり、柱２１の下側（－Z側）の端部に設けられている。
基礎梁２２は、例えば鉄筋コンクリート製であり、柱梁接合部２３から四方（±X方向及び±Y方向）に向けて延びている。
【００１０】
基礎構造１３は、躯体１２を支持する。基礎構造１３は、例えば、擁壁３１と、免震装置３２と、下基礎３３と、伝達部材３４と、杭３５とを有する。
杭３５（第一の杭の一例）は、例えば鉄筋コンクリート製であり、鉛直方向（±Z方向）に沿って延びている。杭３５は、柱梁接合部２３の真下（－Z方向）に配置され、地中に埋設されている。杭３５は、例えば、建物１０が建設される土地に建っていた古い建物の杭であり、古い建物を撤去したのち残置されたものを再利用したものである。
（【００１１】以降は省略されています）
