公開番号2025124496
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020594
出願日2024-02-14
発明の名称差動伝送回路
出願人株式会社東芝
代理人弁理士法人iX
主分類G06F 3/00 20060101AFI20250819BHJP(計算;計数)
要約【課題】信号伝送において発生し得る反射を抑制した差動伝送回路を提供する。
【解決手段】実施形態に係る差動伝送回路は、一対の信号伝送線と一対の終端抵抗とを有する主線路と、前記主線路に接続され、一対の信号伝送線を有する複数の分岐線路と、を備える。前記一対の終端抵抗は、第1抵抗と第2抵抗とを含み、前記主線路における一対の信号伝送線は、第1伝送線と第2伝送線とを含む。前記第1抵抗は、前記第1伝送線の一方の端部と、前記第2伝送線の一方の端部とに接続され、前記第2抵抗は、前記第1伝送線の他方の端部と、前記第2伝送線の他方の端部とに接続される。前記主線路における一対の信号伝送線の差動インピーダンスは、前記終端抵抗の抵抗値の2倍以上である。
【選択図】図1
特許請求の範囲【請求項１】
一対の信号伝送線と一対の終端抵抗とを有する主線路と、
前記主線路に接続され、一対の信号伝送線を有する複数の分岐線路と、を備え、
前記一対の終端抵抗は、第１抵抗と第２抵抗とを含み、
前記主線路における一対の信号伝送線は、第１伝送線と第２伝送線とを含み、
前記第１抵抗は、前記第１伝送線の一方の端部と、前記第２伝送線の一方の端部とに接続され、
前記第２抵抗は、前記第１伝送線の他方の端部と、前記第２伝送線の他方の端部とに接続され、
前記主線路における一対の信号伝送線の差動インピーダンスは、前記終端抵抗の抵抗値の２倍以上である、差動伝送回路。
続きを表示（約 680 文字）【請求項２】
前記分岐線路における一対の信号伝送線は、第１分岐伝送線と第２分岐伝送線とを含み、
前記第１分岐伝送線は、前記第１伝送線に接続され、
前記第２分岐伝送線は、前記第２伝送線に接続され、
前記第１伝送線において、前記第１抵抗に最も近い分岐点から当該分岐点に隣り合う分岐点までの長さである隣接線路長は、前記第２抵抗から当該第２抵抗に最も近い分岐点までの長さである終端線路長以下である、請求項１に記載の差動伝送回路。
【請求項３】
前記第２伝送線において、前記第１抵抗に最も近い分岐点から当該分岐点に隣り合う分岐点までの長さである隣接線路長は、前記第２抵抗から当該第２抵抗に最も近い分岐点までの長さである終端線路長以下である、請求項２に記載の差動伝送回路。
【請求項４】
前記第１伝送線において、前記第２抵抗に最も近い分岐点から当該分岐点に隣り合う分岐点までの長さである隣接線路長は、前記第１抵抗から当該第１抵抗に最も近い分岐点までの長さである終端線路長以下である、請求項２に記載の差動伝送回路。
【請求項５】
前記第２伝送線において、前記第２抵抗に最も近い分岐点から当該分岐点に隣り合う分岐点までの長さである隣接線路長は、前記第１抵抗から当該第１抵抗に最も近い分岐点までの長さである終端線路長以下である、請求項４に記載の差動伝送回路。
【請求項６】
前記第１伝送線および前記第２伝送線における分岐点間の長さは略等しい、請求項１～５のいずれか１つに記載の差動伝送回路。

発明の詳細な説明【技術分野】
【０００１】
実施形態は、差動伝送回路に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
複数のモジュールが同一のバス線に接続される装置の信号伝送を行う技術が開発されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３４０７４６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
実施形態の目的は、信号伝送において発生し得る反射を抑制した差動伝送回路を提供することである。
【課題を解決するための手段】
【０００５】
実施形態に係る差動伝送回路は、一対の信号伝送線と一対の終端抵抗とを有する主線路と、前記主線路に接続され、一対の信号伝送線を有する複数の分岐線路と、を備える。前記一対の終端抵抗は、第１抵抗と第２抵抗とを含み、前記主線路における一対の信号伝送線は、第１伝送線と第２伝送線とを含む。前記第１抵抗は、前記第１伝送線の一方の端部と、前記第２伝送線の一方の端部とに接続され、前記第２抵抗は、前記第１伝送線の他方の端部と、前記第２伝送線の他方の端部とに接続される。前記主線路における一対の信号伝送線の差動インピーダンスは、前記終端抵抗の抵抗値の２倍以上である。
【図面の簡単な説明】
【０００６】

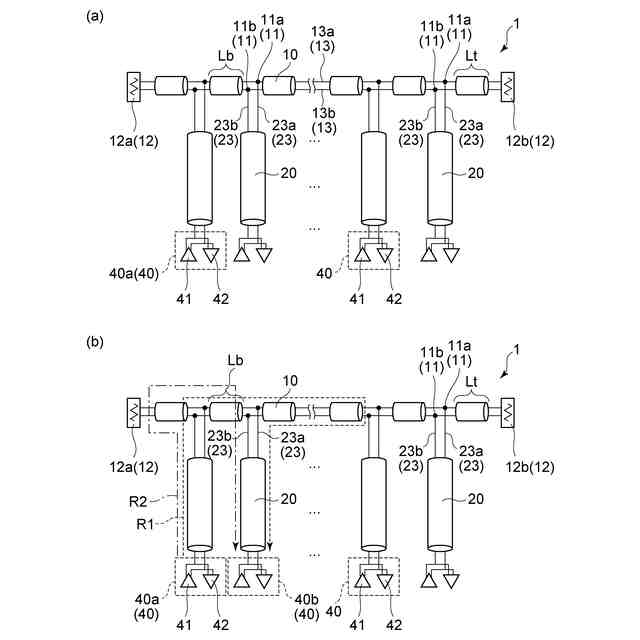

実施形態に係る差動伝送回路の模式図である。

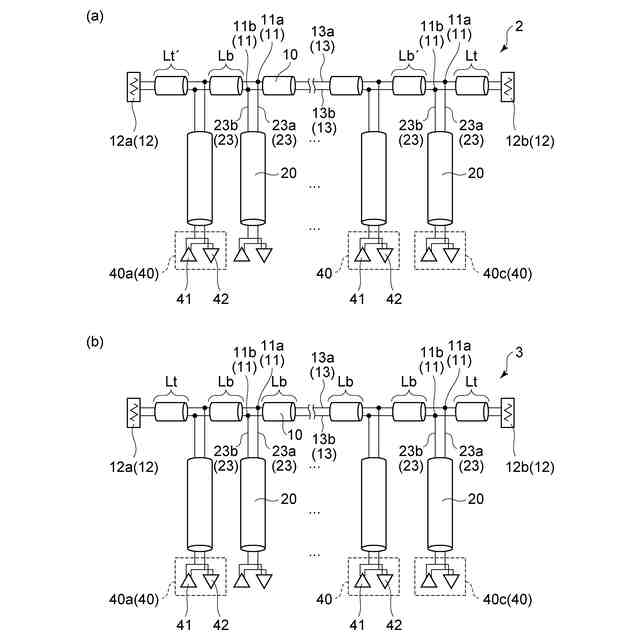

変形例に係る差動伝送回路の動作を示す模式図である。

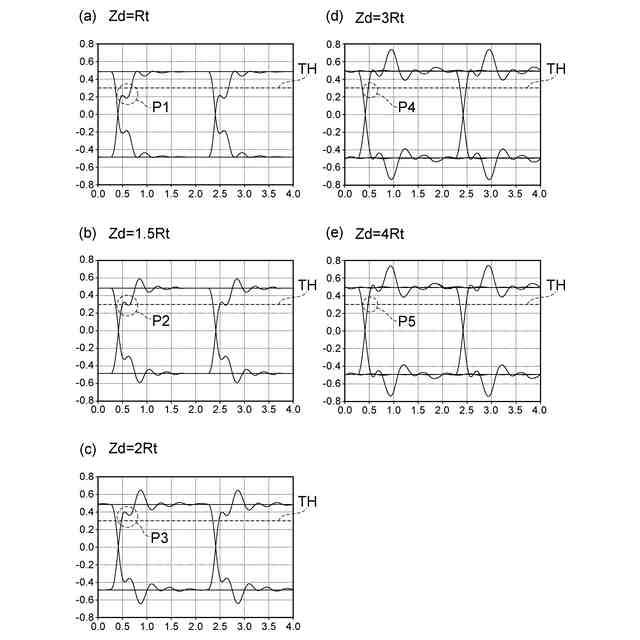

実施例における差動伝送回路の動作を示すグラフである。

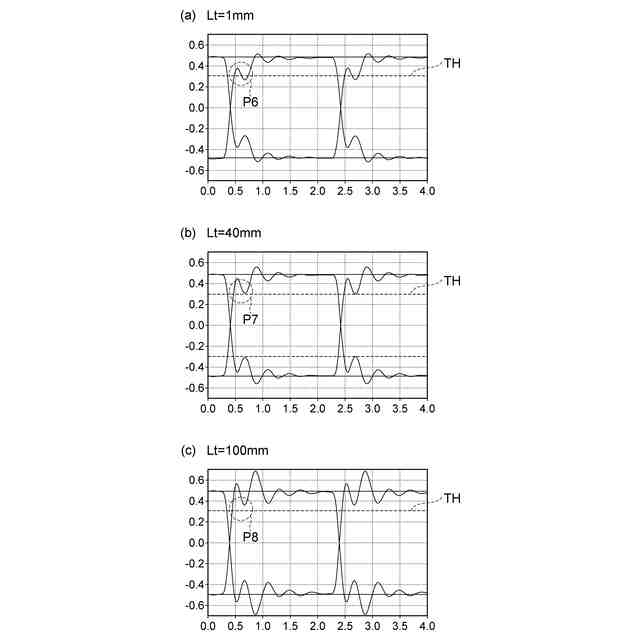

実施例における差動伝送回路の動作を示すグラフである。
【発明を実施するための形態】
【０００７】
＜１．実施形態＞
（１．１．差動伝送回路１の構成）
以下、実施形態に係る差動伝送回路１について説明する。図１に示すように、差動伝送回路１は、主線路１０と、分岐線路２０を備える。主線路１０は、第１伝送線１３ａおよび第２伝送線１３ｂからなる一対の信号伝送線１３と、第１抵抗１２ａおよび第２抵抗１２ｂからなる一対の終端抵抗１２を含む。
【０００８】
第１抵抗１２ａおよび第２抵抗１２ｂは、それぞれ終端抵抗として機能する。具体的には、第１抵抗１２ａは、第１伝送線１３ａの一方の端部と、第２伝送線１３ｂの一方の端部とに接続される。第２抵抗１２ｂは、第１伝送線１３ａの他方の端部と、第２伝送線１３ｂの他方の端部とに接続される。
【０００９】
主線路１０には、一対の信号伝送線２３を有する複数の分岐線路２０が接続される。分岐線路２０における一対の信号伝送線２３は、第１分岐伝送線２３ａと第２分岐伝送線２３ｂとを含む。第１分岐伝送線２３ａは、主線路１０の第１伝送線１３ａに、第１線路分岐点１１ａで接続される。第２分岐伝送線２３ｂは、主線路１０の第２伝送線１３ｂに、第２線路分岐点１１ｂで接続される。以下の説明において、第１線路分岐点１１ａおよび第２線路分岐点１１ｂを総称して、分岐点１１ともいう。
【００１０】
分岐線路２０の終端には、送受信デバイス４０が設けられる。送受信デバイス４０は、不図示の回路基板に接続される送信ＩＦ（Interface）４１と受信ＩＦ４２を有する。基板回路から送信された信号は、送信ＩＦ４１を通って分岐線路２０へ伝送され、主線路１０から他の分岐線路２０へ伝送されて、受信ＩＦ４２を通って他の基板回路で受信される。
（【００１１】以降は省略されています）
