公開番号2025124617
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2025021732
出願日2025-02-13
発明の名称構造物打診装置
出願人株式会社クレア
代理人弁理士法人フィールズ国際特許事務所
主分類G01N 29/04 20060101AFI20250819BHJP(測定;試験)
要約【課題】タイルが貼り付けられている外壁内側での剥離の有無を判定することができる新規な構造物打診装置を提供する。
【解決手段】構造物打診装置は、複数枚のタイルが貼り付けられる外壁に対向する面であって且つ1枚のタイルに対応するサイズの当該面を有する本体と、本体の内部から当該面の外側に突出して、タイルの表面のそれぞれ異なる位置を打撃する複数の打撃部と、打撃部の打撃による打撃音を集音する集音部と、タイルの表面のそれぞれ異なる位置に接触するように当該記面上に配置され、打撃部の打撃によるタイルの振動を検知する複数の振動センサとを備える。
【選択図】図1
特許請求の範囲【請求項１】
複数枚のタイルが貼り付けられる外壁に対向する面であって且つ１枚のタイルに対応するサイズの当該面を有する本体と、
前記本体の内部から前記面の外側に突出して、タイルの表面のそれぞれ異なる位置を打撃する複数の打撃部と、
前記打撃部の打撃による打撃音を集音する集音部と、
タイルの表面のそれぞれ異なる位置に接触するように前記面上に配置され、前記打撃部の打撃によるタイルの振動を検知する複数の振動センサと、
を備えることを特徴とする構造物打診装置。
続きを表示（約 910 文字）【請求項２】
複数の前記打撃部は、１枚のタイルの一辺方向の片側一方領域を打撃する一方領域打撃部と、１枚のタイルの前記一辺方向の片側他方領域を打撃する他方領域打撃部とを有することを特徴とする請求項１に記載の構造物打診装置。
【請求項３】
複数の前記振動センサは、１枚のタイルの前記片側一方領域に接触してタイルの振動を検知する一方領域振動センサと、１枚のタイルの前記片側他方領域に接触してタイルの振動を検知する他方領域振動センサとを有することを特徴とする請求項２に記載の構造物打診装置。
【請求項４】
複数の前記一方領域振動センサが前記面上に配置され、複数の前記他方領域振動センサが前記面上に配置されることを特徴とする請求項３に記載の構造物打診装置。
【請求項５】
複数の前記振動センサは、さらに、１枚のタイルの中央領域の振動を検知する中央領域振動センサを有することを特徴とする請求項３に記載の構造物打診装置。
【請求項６】
前記集音部は、前記面の中央領域に配置されることを特徴とする請求項５に記載の構造物打診装置。
【請求項７】
前記打撃部は、互いに異なるタイミングでタイルの表面を打撃することを特徴とする請求項６に記載の構造物打診装置。
【請求項８】
前記本体の内側から前記面の複数部位を互いに独立にバネで押圧するバネ押圧手段を備えることを特徴とする請求項１に記載の構造物打診装置。
【請求項９】
請求項１乃至８のいずれかに記載の構造物打診装置と、
前記集音部により集音された前記打撃音の波形及び前記振動センサにより検知された前記振動の波形に基づいて、剥離の有無を判定する演算処理装置と、
を備えることを特徴とする構造物打診システム。
【請求項１０】

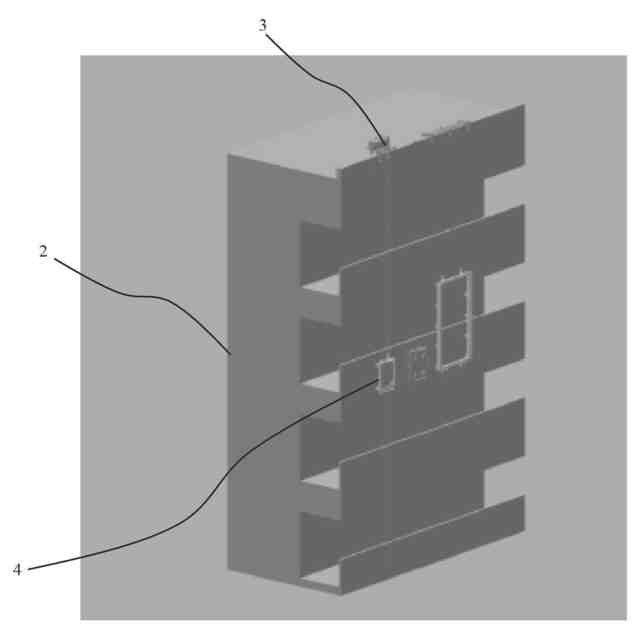

請求項１乃至８のいずれかに記載の構造物打診装置を一列又はマトリックス状に複数個を互いに隣接させて固定し、
複数個の前記構造物打診装置により複数のタイルを同時に若しくは順次打診することを特徴とする構造物打診方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、構造物の外壁内側の欠陥、損傷、剥離などを検知、診断するための構造物打診装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
家屋、ビル、橋梁、トンネル等の構造物において、タイル、モルタル、コンクリート等の浮き、剥離等により、その一部が剥落する問題が発生している。例えば、建築構造物の外装仕上げ材に使用されるタイル(外壁タイル)は、年数が経つごとにコンクリートやタイルが劣化して付着力が低下して浮いてしまったり、日々の温度変化により膨張と収縮を繰り返すことや、またひび割れ部分から入った水分が凍結と融解を繰り返すことなどで付着力が低下して浮いてしまう場合がある。
【０００３】
タイル壁面に剥離が発生しているか否かを判定する方法として、タイルの浮きの調査は一般的に作業員がハンマーや打診棒等を使用し、検査対象となるタイルを叩く（転がす）ことで、異音や異常な振動を感じ取る事で異常部位を検知しているのが現状である。しかしながら、このような診断方法では、作業員の勘や技能に診断結果が左右されやすく、必ずしも高い精度で剥離の診断をすることができない。剥離の有無を判断する為には熟練を要することやヒューマンエラー等を無くすためにも簡単で安定的に異常部の検出が出来る方法及び装置の開発が求められている。
【０００４】
例えば、特許文献１には、タイル貼り付け面の打撃音が測定信号として取得され、測定信号に対してウェーブレット変換が行なわれ、ウェーブレット変換された結果の時間波形の音圧レベルおよび減衰時間、周波数のピークに基づき、タイル剥離の有無および剥離状態を判定する剥離診断方法および剥離診断装置について記載されている。
【０００５】
また、特許文献２には、構造物の表面において区分けされた複数の領域のそれぞれにおいて、複数の測定位置で打撃音の音圧波形を取得し（Ｓ１）、その複数の測定位置から取得された音圧波形のそれぞれの波形面積を算出し（Ｓ２）、それぞれの領域内で得られた波形面積の平均値を算出して領域平均値を取得し（Ｓ３）、複数の領域で得られた領域平均値の平均値を算出して、表面全体の表面平均値を取得し（Ｓ４）、領域平均値と表面平均値とを対比することにより、対応する領域の健全度を判定する（Ｓ５）表面検査方法および表面検査装置について記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００７－３０９８２７号公報
特開２０１６－８０５９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本願発明者は、構造物の外壁内側での剥離の有無を判定する構造物打診装置についての研究、開発を進め、今般、タイル浮き調査の打診装置として、作業員の熟練と感に頼らず、外壁内側での剥離の有無を精度よく診断することができる新規な構造物打診装置を開発するに至った。
【０００８】
そこで、本発明は、タイルが貼り付けられている外壁内側での剥離の有無を判定することができる新規な構造物打診装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記目的を達成するための本発明の構造物打診装置は、複数枚のタイルが貼り付けられる外壁に対向する面であって且つ１枚のタイルに対応するサイズの当該面を有する本体と、前記本体の内部から前記面の外側に突出して、タイルの表面のそれぞれ異なる位置を打撃する複数の打撃部と、前記打撃部の打撃による打撃音を集音する集音部と、タイルの表面のそれぞれ異なる位置に接触するように前記面上に配置され、前記打撃部の打撃によるタイルの振動を検知する複数の振動センサとを備えることを特徴とする。
【発明の効果】
【００１０】
本発明の構造物打診装置によれば、タイルに対する打撃に対応する音声波形データと振動波形データに基づいて、タイルが貼り付けられている外壁内側での剥離箇所を検出することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
