公開番号2025125162
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021040
出願日2024-02-15
発明の名称移載治具
出願人ダイハツ工業株式会社
代理人個人,個人,個人
主分類B25B 11/02 20060101AFI20250820BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】シール材が取付面に塗布されたワークの移載作業を容易にする。

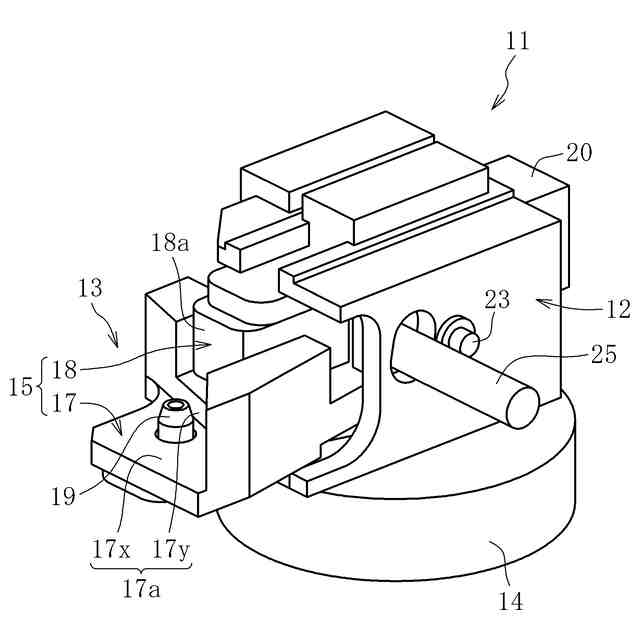

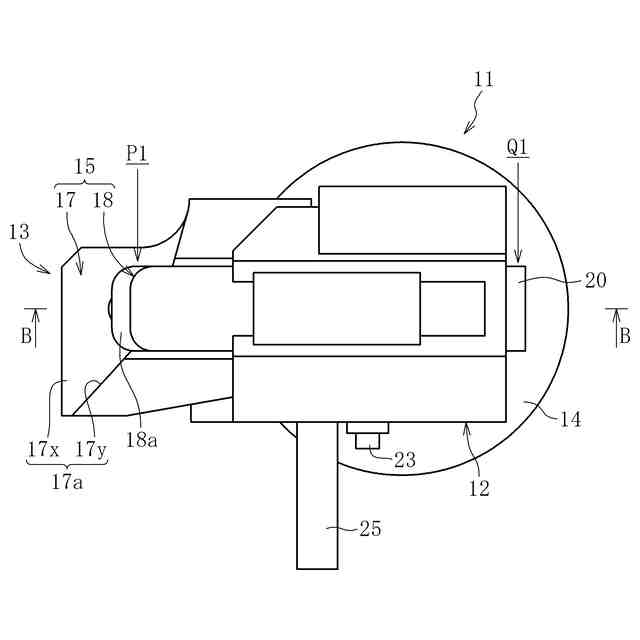

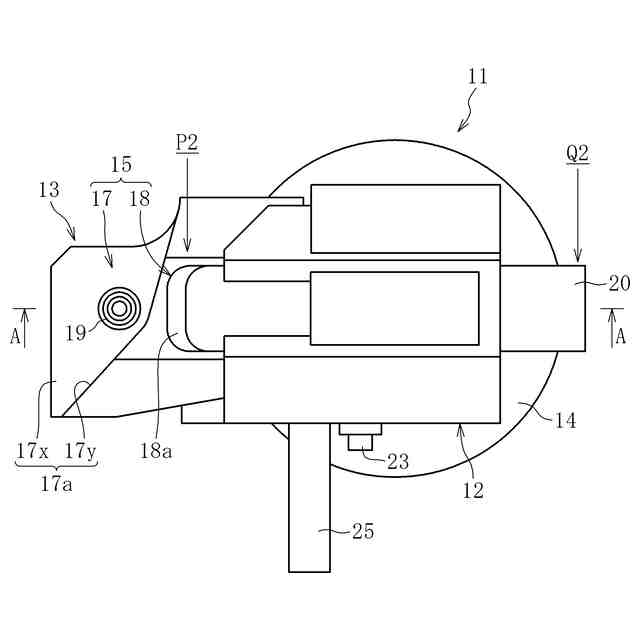

【解決手段】移載治具11は、取付面2にシール材3が塗布されたワークを移載する治具である。移載治具11は、取付面2の外側に配置される治具本体12と、治具本体12に設けられ、治具本体12をワークに着脱可能に固定する固定部13と、治具本体12に回転自在に設けられ、手で把持可能なハンドル部14とを備える。
【選択図】図2
特許請求の範囲【請求項１】
取付面にシール材が塗布されたワークを移載する移載治具において、
前記取付面の外側に配置される治具本体と、
前記治具本体に設けられ、前記治具本体を前記ワークに着脱可能に固定する固定部と、
前記治具本体に回転自在に設けられ、手で把持可能なハンドル部とを備えることを特徴とする移載治具。
続きを表示（約 380 文字）【請求項２】
前記ハンドル部は、前記取付面の垂線方向に沿って延びる軸線周りに回転自在である請求項１に移載治具。
【請求項３】
前記ハンドル部は、前記取付面とは反対側に位置するように、前記治具本体に設けられている請求項１又は２に記載の移載治具。
【請求項４】
前記ハンドル部は、円盤状である請求項１又は２に記載の移載治具。
【請求項５】

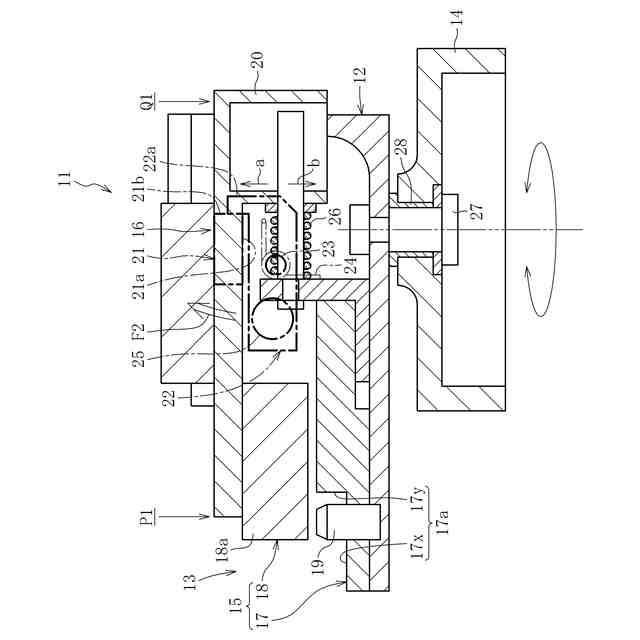

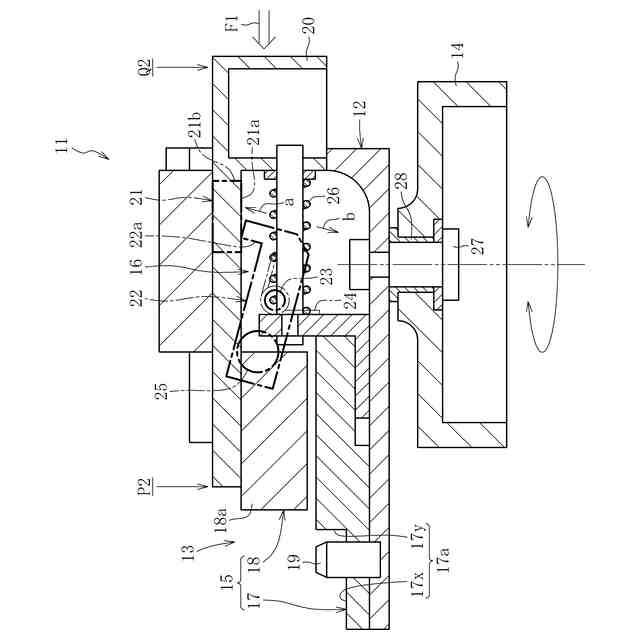

前記固定部は、前記ワークの突出部を挟持する挟持部と、前記挟持部による前記突出部の挟持状態のロック及びロック解除が可能なロック機構とを備える請求項１又は２に記載の移載治具。
【請求項６】
前記ロック機構は、前記ハンドル部を片手で把持したまま、前記ハンドル部を把持した前記片手で前記ロック及び前記ロック解除の操作が可能に構成されている請求項５に記載の移載治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークを移載するための移載治具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

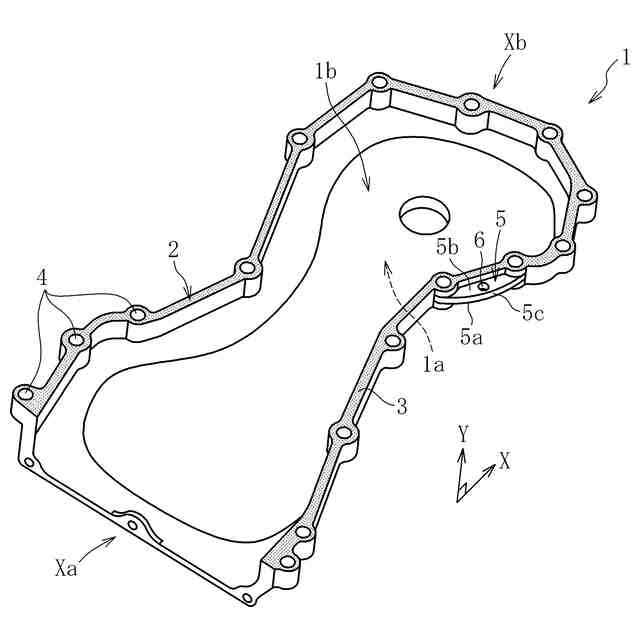

特許文献１には、タイミングチェーンカバーの取付面とエンジン本体の取付面との間にシール材を介在させた状態で、タイミングチェーンカバーをエンジン本体に組み付ける構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１１６０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シール材を介在させてタイミングチェーンカバーをエンジン本体に組み付ける場合、タイミングチェーンカバーの取付面に予めシール材が塗布される場合がある。この場合、シール材が塗布された取付面を上に向けた状態で準備されたタイミングチェーンカバーをエンジン本体の上に移載するのが通例である。そのため、タイミングチェーンカバーは、シール材が塗布された取付面が下を向くように、上下反転させながらエンジン本体の上に移載する必要がある。しかしながら、シール材が塗布されている部分は手で触れることができないため、タイミングチェーンカバーを手で把持できる範囲が限定され、移載作業が非常に困難になるという問題がある。
【０００５】
本発明は、シール材が取付面に塗布されたタイミングチェーンカバーなどのワークの移載作業を容易にすることを課題とする。
【課題を解決するための手段】
【０００６】
（１）上記の課題を解決するために創案された本発明は、取付面にシール材が塗布されたワークを移載する移載治具において、取付面の外側に配置される治具本体と、治具本体に設けられ、治具本体をワークに着脱可能に固定する固定部と、治具本体に回転自在に設けられ、手で把持可能なハンドル部とを備えることを特徴とする。
【０００７】

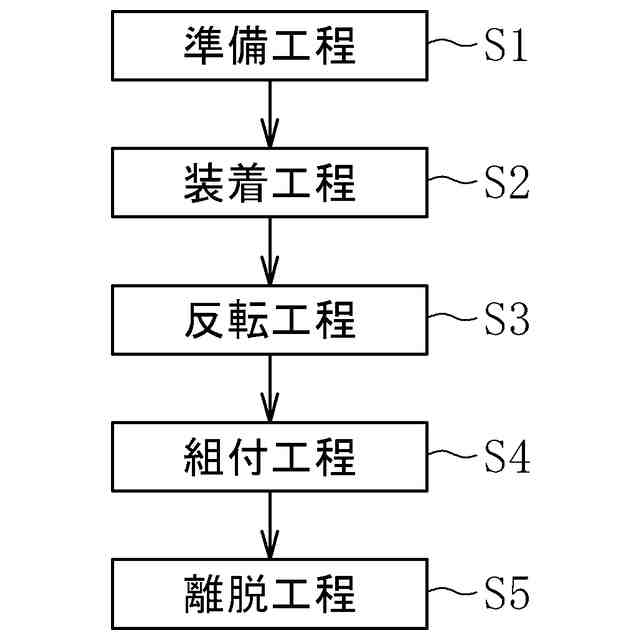

このようにすれば、ワークの取付面の外側に移載治具を固定しつつ、手で移載治具のハンドル部を把持して、ワークの移載作業を行うことができる。この際、ハンドル部は治具本体に対して回転自在であるので、ワークの姿勢に応じてハンドル部が回転する。したがって、ハンドル部を把持する手を持ち替えなくても、ワークの上下反転を含む移載作業を容易に行うことができる。
【０００８】
（２）上記（１）の構成において、ハンドル部は、取付面の垂線方向に沿って延びる軸線周りに回転自在であることが好ましい。
【０００９】
このようにすれば、手でハンドル部を把持した状態のまま、ワークの姿勢に応じてハンドル部が回転しやすくなるため、ワークの移載作業を行いやすくなる。
【００１０】
（３）上記（１）又は（２）の構成において、ハンドル部は、取付面とは反対側に位置するように、治具本体に設けられていることが好ましい。
（【００１１】以降は省略されています）
