公開番号2025151593
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053103
出願日2024-03-28
発明の名称水耕栽培装置
出願人三協立山株式会社
代理人弁理士法人スズエ国際特許事務所
主分類A01G 31/00 20180101AFI20251002BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】使い勝手が良い水耕栽培装置を提供する。
【解決手段】本発明にかかる水耕栽培装置1は、内側容器15と外側容器17と栽培ポット19と給水器21とを備え、内側容器15は、内側容器本体15aと内側蓋15bを有し、外側容器17内に配置されるものであり、内側蓋15bの上面に給水マット23を有し、内側容器本体15aと給水マット23が柱状の給水フィルター25で繋げてあり、外側容器17は、外側容器本体17aと外側蓋17bを有し、外側蓋17bに設けた孔35から栽培ポット19を給水マット23上に載置できるものであり、給水器21は、外側蓋17及び内側蓋15に設けた孔35、33に差し込まれて外側蓋17bに着脱自在に配置され、内側容器本体15aに培養液Lを供給できるものである。
【選択図】図1
特許請求の範囲【請求項１】
内側容器と外側容器と栽培ポットと給水器とを備え、
内側容器は、内側容器本体と内側蓋を有し、外側容器内に配置されるものであり、内側蓋の上面に給水マットを有し、内側容器本体と給水マットが柱状の給水フィルターで繋げてあり、
外側容器は、外側容器本体と外側蓋を有し、外側蓋に設けた孔から栽培ポットを給水マット上に載置できるものであり、
給水器は、外側蓋及び内側蓋に設けた孔に差し込まれて外側蓋に着脱自在に配置され、内側容器本体に培養液を供給できるものである
ことを特徴とする水耕栽培装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水耕栽培装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
使い勝手が良い水耕栽培装置が求められていた。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
そこで、本発明は、使い勝手が良い水耕栽培装置の提供を目的とする。
【課題を解決するための手段】
【０００４】
請求項１に記載の発明は、内側容器と外側容器と栽培ポットと給水器とを備え、内側容器は、内側容器本体と内側蓋を有し、外側容器内に配置されるものであり、内側蓋の上面に給水マットを有し、内側容器本体と給水マットが柱状の給水フィルターで繋げてあり、外側容器は、外側容器本体と外側蓋を有し、外側蓋に設けた孔から栽培ポットを給水マット上に載置できるものであり、給水器は、外側蓋及び内側蓋に設けた孔に差し込まれて外側蓋に着脱自在に配置され、内側容器本体に培養液を供給できるものであることを特徴とする水耕栽培装置である。
【発明の効果】
【０００５】
請求項１に記載の発明によれば、外側容器の内側に内側容器を配置していると共に外側容器と内側容器のそれぞれに蓋が設けてあるから、例えば、外側蓋と内側蓋を外して、内側容器本体を取り出して、簡単に洗浄したり洗浄後の水を捨てることができ、内側容器本体に溜めた培養液の蒸発を防ぐことができるので、使い勝手が良い。
【図面の簡単な説明】
【０００６】

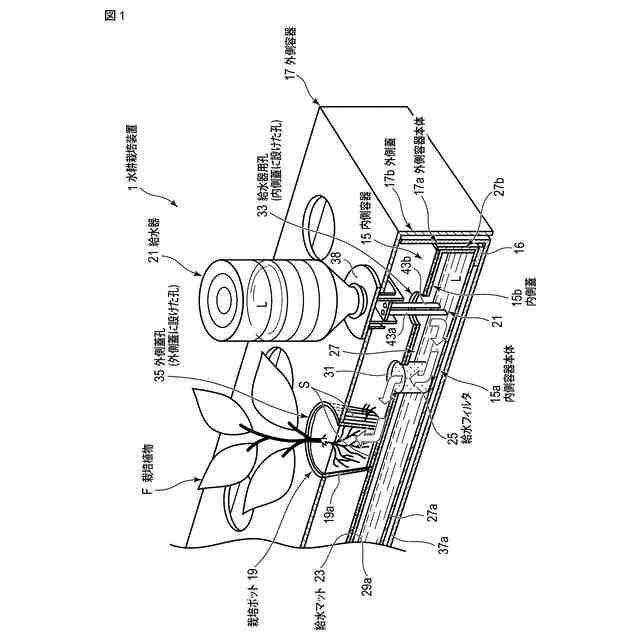

本発明の実施形態に係る水耕栽培装置の概略的構成を一部破断して示す斜視図である。

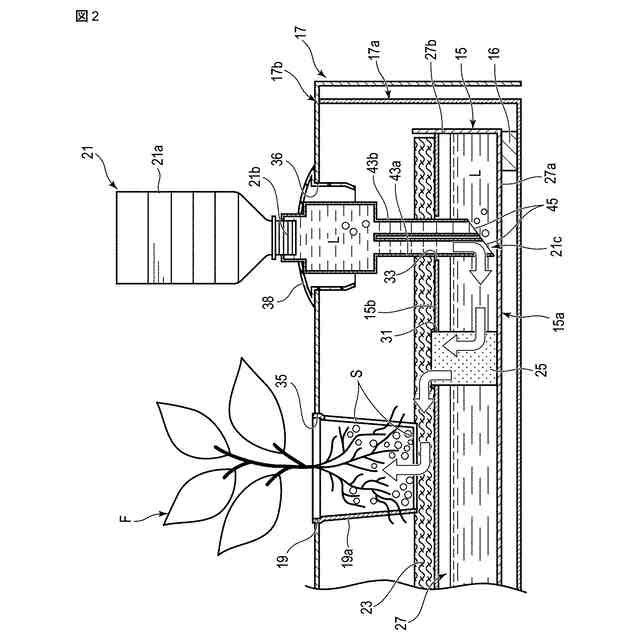

図１に示す水耕栽培装置の縦断面図である。

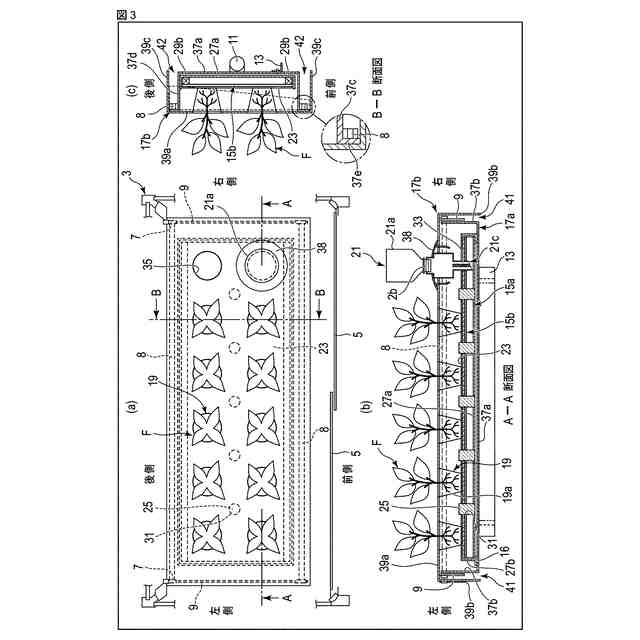

図４に示すショーケースの上から二段目を示す図であり、（ａ）は平面図、（ｂ）は（ａ）に示すＡ－Ａ断面図、（ｃ）は（ａ）に示すＢ－Ｂ断面図である。

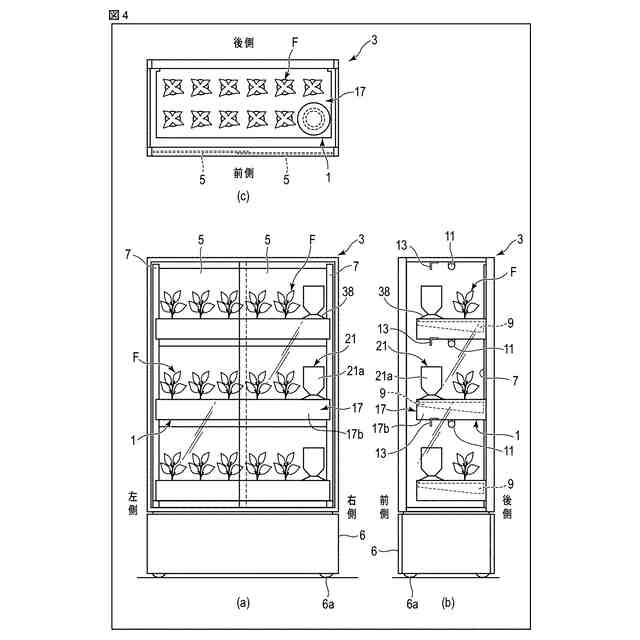

実施形態に係る水耕栽培装置をショーケースに納めた状態を示す図であり、（ａ）は正面図、（ｂ）は側面図、（ｃ）は平面図である。

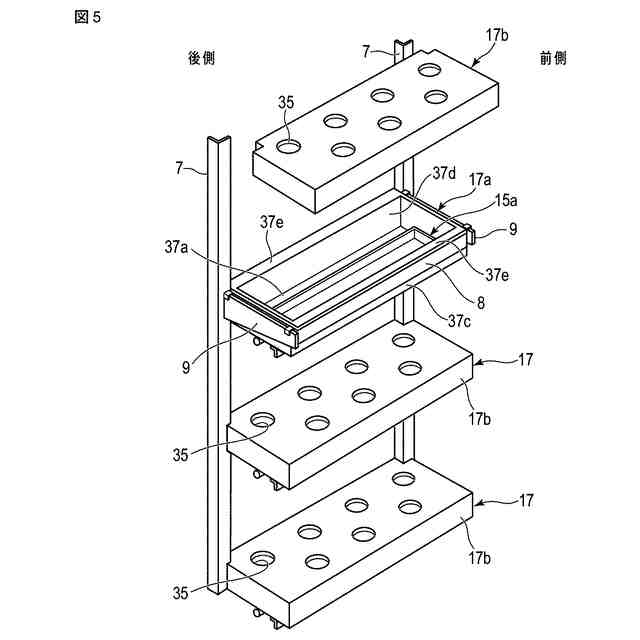

左右の支柱に取り付けた棚板ブラケットに、水耕栽培装置を組み付ける前の状態を示す斜視図である。
支柱に取り付けた左右の棚板ブラケットに繋ぎ部材を取り付ける前の状態を示す斜視図である。

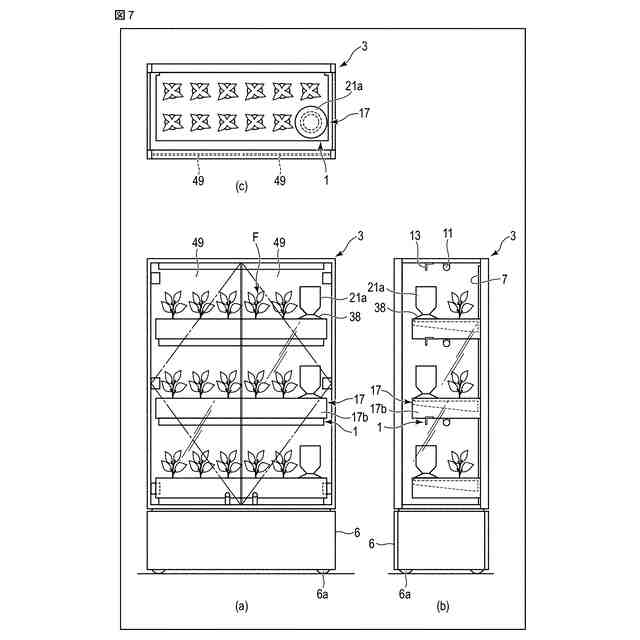

実施形態に係る水耕栽培装置を他の種類のショーケースに納めた状態を示す図であり、（ａ）は正面図、（ｂ）は側面図、（ｃ）は平面図である。
【発明を実施するための形態】
【０００７】
以下に、添付図面を参照して本発明の実施形態について説明する。
図４に示すように、本実施形態に係る水耕栽培装置１は、ショーケース３に納めた状態で、栽培植物Ｆを展示している。
水耕栽培装置１の説明の前に、先にショーケース３について説明する。
ショーケース３は前側に２枚の引き戸５が設けてあり、後側には台６に立設された左右の支柱７が設けてあり、左右の支柱７にはそれぞれ棚板ブラケット９が上下に間隔を設けて３つ取り付けてある（図４（ｂ）参照）。左右の棚板ブラケット９、９間にそれぞれ水耕栽培装置１が設置されており、本実施形態では、ショーケース３内に上下３つの段の水耕栽培装置１が設けてある。尚、各引き戸５はガラス戸であり、台６には移動用の車輪６ａが設けてある。
図３（ａ）（ｂ）に示すように、左右の棚板ブラケット９、９には、前側と後側との各々に、左右の棚板ブラケット９、９を繋ぐ繋ぎ部材８、８（図６参照）が取付けられており、左右の棚板ブラケット９、９を繋いでいる。
図４（ｂ）に示すように、ショーケース３の天面３ａと、上段及び中段（下から２段目）の水耕栽培装置１の下面には、下の段の栽培植物Ｆを照らす光源１１と、前側から光源１１を隠す光源隠し部材１３とが設けられている。光源１１はＬＥＤ照明であり、光源隠し部材１３はＬアングルである。
【０００８】
次に、各段の水耕栽培装置１を説明するが、上下３つの段の水耕栽培装置１は、上段と中段の下面に光源１１と光源隠し部材１３が設けられており、下段の水耕栽培装置１の下面には光源１１と光源隠し部材１３が無いこと以外は同じ構成であるから、以下には中段に位置する水耕栽培装置１について説明する。
図１及び図２に示すように、水耕栽培装置１は、内側容器１５と外側容器１７と栽培ポット１９と給水器２１とを備えている。
【０００９】
内側容器１５は、内側容器本体１５ａと内側蓋１５ｂを有し、スペーサ１６を介して外側容器１７の底壁３７ａ（後述する）に載置されるものであり、内側蓋１５ｂの上面に給水マット２３を有し、内側容器本体１５ａと給水マット２３が柱状の給水フィルター２５で繋げてある。
内側容器本体１５ａは、平面視四角形状の底壁２７ａと底壁２７ａの四周囲の各辺から立ち上がった側壁２７ｂとで培養液Ｌを溜める栽培プール２７を形成している。栽培プール２７は平面視四角形状の凹状である。
内側蓋１５ｂは、平面視四角形状であり、内側容器本体１５ａの底壁２７ａに載置したスペーサ２９ｂ（図３（ｃ）参照）の上に内側蓋１５ｂを載置することで、栽培プール２７内に納められている。スペーサ２９ｂは左右に長い断面四角形状の部材である。
給水マット２３は、内側容器１５の内側蓋１５ｂの上面に載置してあり、内側蓋１５ｂの面積と略同じ面積を有している。給水マット２３は、水を吸い込んで保持すると共に、保持している水は含水量が給水マット２３内で同じになるように移動自在である。給水マット２３は、例えば不織布で作られている。
【００１０】
内側容器１５の内側蓋１５ｂには、給水フィルター２５を収納する給水フィルター用孔３１と給水器２１の注入器２１ｃが挿入される給水器用孔３３とが形成されている。
図３（ａ）（ｂ）に示すように、給水フィルター用孔３１は前後方向の中間位置で、左右に間隔を空けて一列に複数個形成されている。
給水フィルター２５は、下端部が栽培プール２７に浸漬されて上端部が給水マット２３に接触して設けてあり、栽培プール２７の培養液を吸い上げて給水マット２３に移動するものであり、例えば、ウレタンフォームや発泡ポリエチレン等のスポンジを円柱形状に形成したものである。
給水フィルター用孔３１は、円柱形状の給水フィルター２５を挿入する平面視円形の孔である。給水器用孔３３は、図１に示すように、平面視円形に形成している。
（【００１１】以降は省略されています）
