公開番号2025160809
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063610
出願日2024-04-10
発明の名称バッテリーケース
出願人三協立山株式会社
代理人個人
主分類H01M 10/6556 20140101AFI20251016BHJP(基本的電気素子)
要約【課題】バッテリーを効率よく冷却することのできるバッテリーケースの提供。
【解決手段】複数の仕切壁材1,1,…と底板材2a,2b,2c,2dと一と他の側壁材3a,3bとを備え、仕切壁材1,1,…は、複数の中空部4a,4b,4c,4d,4eが上下に並べて設けてあり、長手方向の両端面を一と他の側壁材3a,3bに突き当ててあり、冷媒が上下方向にジグザグ状に流れるように冷媒の流路5が形成してあり、一の側壁材3aは、上部と下部に冷媒が流れる中空部6a,6cを有し、上部の中空部6aが仕切壁材1の上の中空部4aと連通し、下部の中空部6cが仕切壁材の下の中空部4dと連通している。
【選択図】図3
特許請求の範囲【請求項１】
複数の仕切壁材と底板材と一と他の側壁材とを備え、仕切壁材は、複数の中空部が上下に並べて設けてあり、長手方向の両端面を一と他の側壁材に突き当ててあり、冷媒が上下方向にジグザグ状に流れるように冷媒の流路が形成してあり、一の側壁材は、上部と下部に冷媒が流れる中空部を有し、上部の中空部が仕切壁材の上の中空部と連通し、下部の中空部が仕切壁材の下の中空部と連通していることを特徴とするバッテリーケース。
続きを表示（約 260 文字）【請求項２】
複数の仕切壁材と底板材と一と他の側壁材とを備え、底板材は、複数の中空部が側壁材の長手方向に並べて設けてあり、長手方向の両端面を一と他の側壁材に突き当ててあり、一と他の側壁材は、冷媒が流れる中空部を有し、中空部が底板材の中空部と連通しており、一の側壁材の中空部から他の側壁材の中空部に向けて底板材の複数の中空部を通じて流れた冷媒が、他の側壁材の中空部から一の側壁材の中空部に向けて底板材の複数の中空部を通じて流れるように底板材に冷媒の流路がジグザグ状に設けてあることを特徴とするバッテリーケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気自動車等に搭載されるバッテリーケースに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電気自動車のバッテリーは、バッテリーケースに収容されて車体の床下等に設置されている。かかるバッテリーケースにおいては、バッテリーを効率よく冷却できるものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、バッテリーを効率よく冷却することのできるバッテリーケースの提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明によるバッテリーケースは、複数の仕切壁材と底板材と一と他の側壁材とを備え、仕切壁材は、複数の中空部が上下に並べて設けてあり、長手方向の両端面を一と他の側壁材に突き当ててあり、冷媒が上下方向にジグザグ状に流れるように冷媒の流路が形成してあり、一の側壁材は、上部と下部に冷媒が流れる中空部を有し、上部の中空部が仕切壁材の上の中空部と連通し、下部の中空部が仕切壁材の下の中空部と連通していることを特徴とする。
【０００５】
請求項２記載の発明によるバッテリーケースは、複数の仕切壁材と底板材と一と他の側壁材とを備え、底板材は、複数の中空部が側壁材の長手方向に並べて設けてあり、長手方向の両端面を一と他の側壁材に突き当ててあり、一と他の側壁材は、冷媒が流れる中空部を有し、中空部が底板材の中空部と連通しており、一の側壁材の中空部から他の側壁材の中空部に向けて底板材の複数の中空部を通じて流れた冷媒が、他の側壁材の中空部から一の側壁材の中空部に向けて底板材の複数の中空部を通じて流れるように底板材に冷媒の流路がジグザグ状に設けてあることを特徴とする。
【発明の効果】
【０００６】
請求項１記載の発明によるバッテリーケースは、複数の仕切壁材と底板材と一と他の側壁材とを備え、仕切壁材は、複数の中空部が上下に並べて設けてあり、長手方向の両端面を一と他の側壁材に突き当ててあり、冷媒が上下方向にジグザグ状に流れるように冷媒の流路が形成してあり、一の側壁材は、上部と下部に冷媒が流れる中空部を有し、上部の中空部が仕切壁材の上の中空部と連通し、下部の中空部が仕切壁材の下の中空部と連通していることで、バッテリーを効率よく冷却することができる。
【０００７】
請求項２記載の発明によるバッテリーケースは、複数の仕切壁材と底板材と一と他の側壁材とを備え、底板材は、複数の中空部が側壁材の長手方向に並べて設けてあり、長手方向の両端面を一と他の側壁材に突き当ててあり、一と他の側壁材は、冷媒が流れる中空部を有し、中空部が底板材の中空部と連通しており、一の側壁材の中空部から他の側壁材の中空部に向けて底板材の複数の中空部を通じて流れた冷媒が、他の側壁材の中空部から一の側壁材の中空部に向けて底板材の複数の中空部を通じて流れるように底板材に冷媒の流路がジグザグ状に設けてあることで、バッテリーを効率よく冷却することができる。
【図面の簡単な説明】
【０００８】

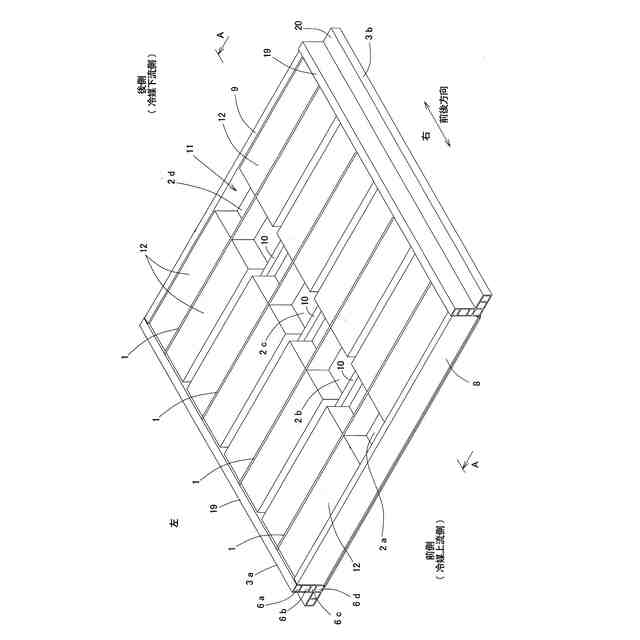

本発明のバッテリーケースの第１実施形態を示す斜視図である。

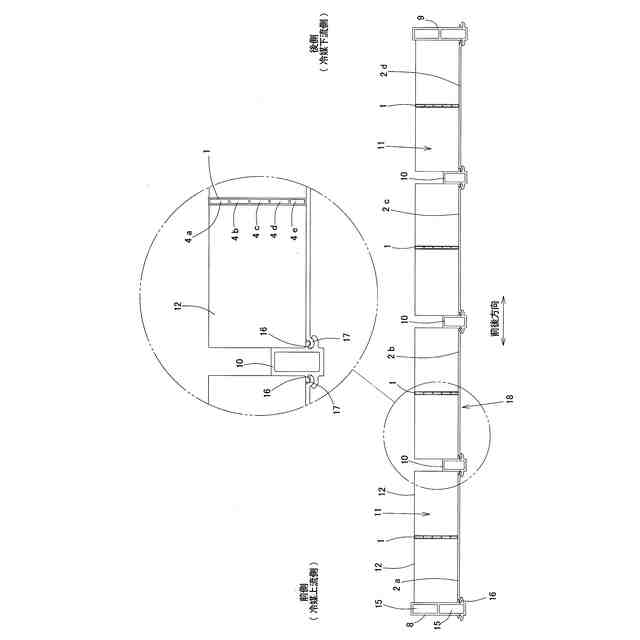

図１のＡ－Ａ断面図である。

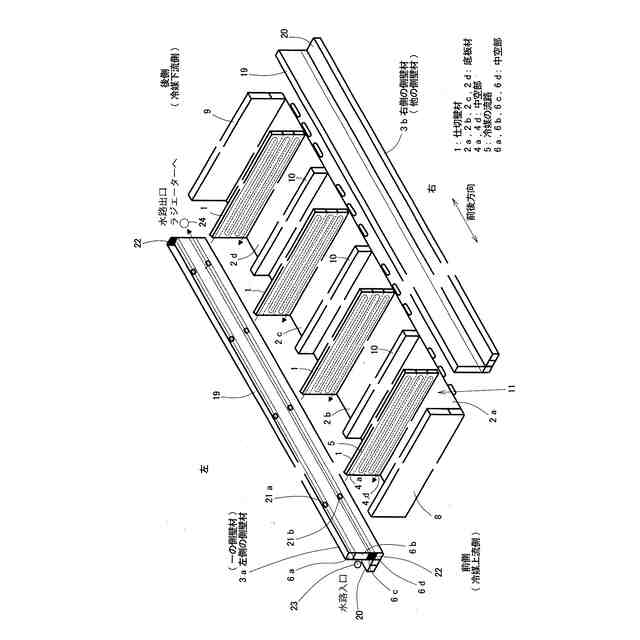

同バッテリーケースの冷媒流路を示す斜視図である。

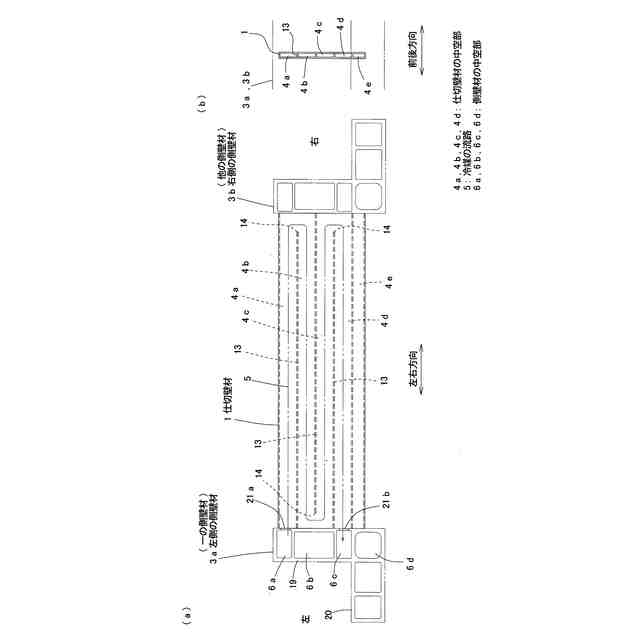

（ａ）は同バッテリーケースの仕切壁材の正面図、（ｂ）は同側面図である。

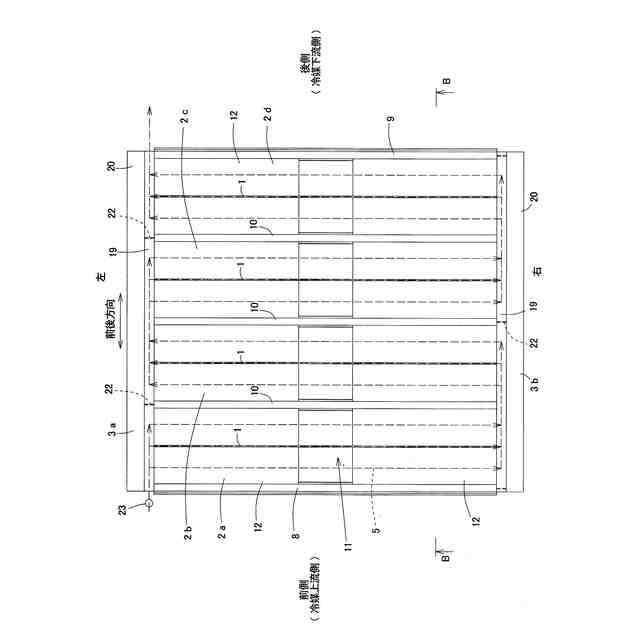

本発明のバッテリーケースの第２実施形態を示す平面図である。

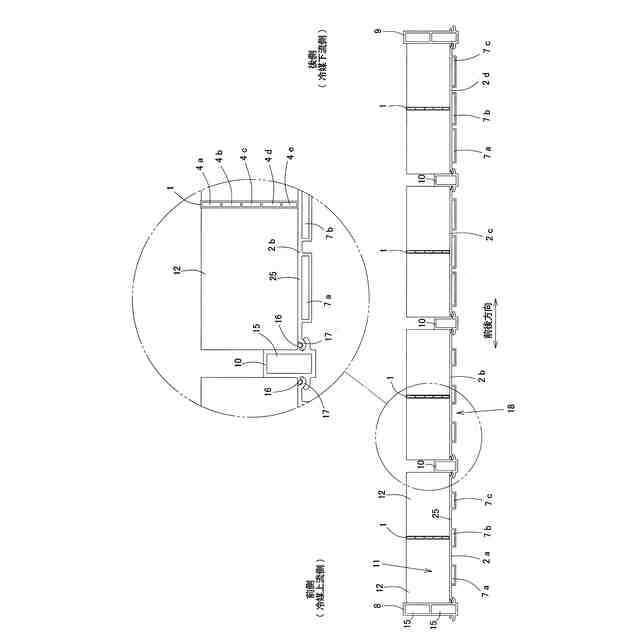

図５のＢ－Ｂ断面図である。

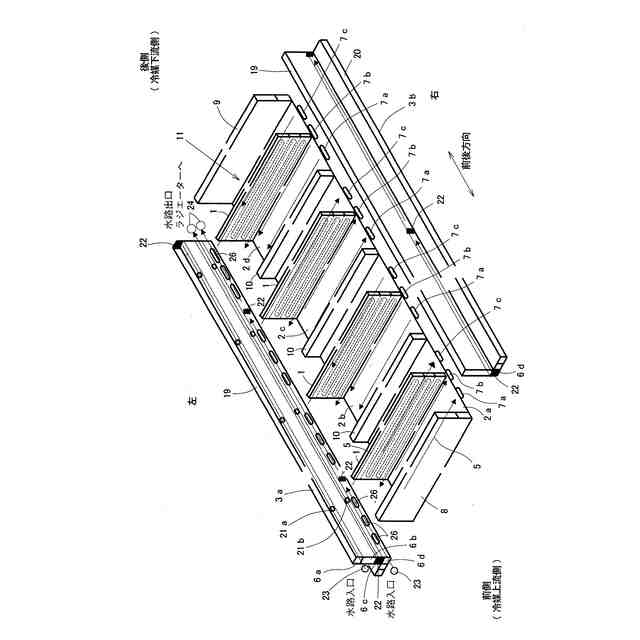

同バッテリーケースの冷媒流路を示す斜視図である。

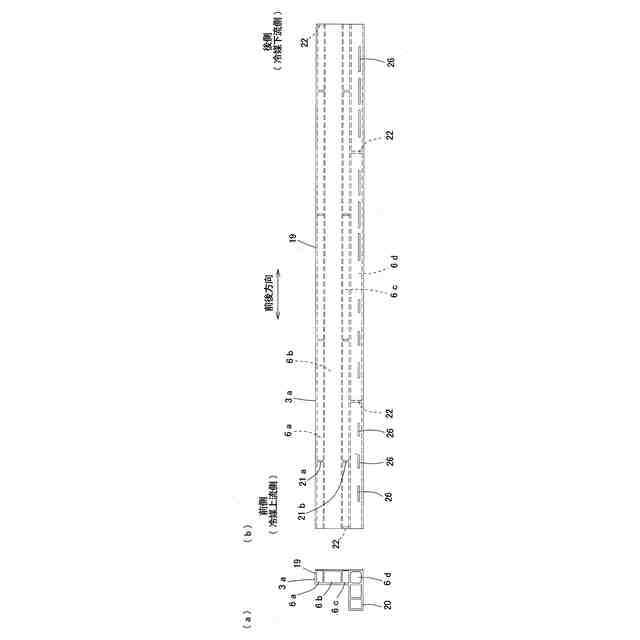

（ａ）は同バッテリーケースの左側の側壁材の正面図、（ｂ）は同側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明のバッテリーケースの一実施形態を示している。本バッテリーケースは、電気自動車の床下に搭載されるものである。
【００１０】
本バッテリーケースは、図１～３に示すように、前壁材８及び後壁材９と、前壁材８と後壁材９との間に前後方向に間隔をおいて交互に配置された仕切壁材１，１，…及び連結材１０，１０，…と、前壁材８と連結材１０との間、連結材１０同士の間、連結材１０と後壁材９との間とにそれぞれ設けた底板材２ａ，２ｂ，２ｃ，２ｄと、前壁材８、後壁材９、仕切壁材１，１，…、連結材１０，１０，…及び底板材２ａ，２ｂ，２ｃ，２ｄの長手方向の両端面に当接して固定した左右の側壁材３ａ，３ｂとで構成されている。前壁材８、後壁材９、仕切壁材１，１，…、連結材１０，１０，…、底板材２ａ，２ｂ，２ｃ，２ｄ及び左右の側壁材３ａ，３ｂは、アルミニウム合金の押出形材で形成されている。
本バッテリーケースは、仕切壁材１，１，…と連結材１０，１０，…によって仕切られてバッテリー収容部１１が前後方向に８列形成され、各バッテリー収容部１１にバッテリー１２が２個ずつ横に並べて収容してある。
（【００１１】以降は省略されています）
