公開番号2025130477
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027667
出願日2024-02-27
発明の名称照明装置
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人きさ特許商標事務所
主分類F21S 9/02 20060101AFI20250901BHJP(照明)
要約【課題】簡易な構成で非常点灯用光源の配光を傾けた照明装置を提供する。
【解決手段】照明装置は、長尺の常用点灯ユニットと、非常時に点灯する非常用点灯ユニットと、被取付部に取り付けられる背板を有し、常用点灯ユニットと非常用点灯ユニットとが並べて取り付けられた器具本体と、を備え、非常用点灯ユニットは、器具本体の背板と平行に配置された載置面部と、載置面部に取り付けられた光源と、光源から出射された光の光軸が、器具本体の背板の法線に対して所定の方向になるように制御する配光制御装置と、を有する。
【選択図】図9
特許請求の範囲【請求項１】
長尺の常用点灯ユニットと、
非常時に点灯する非常用点灯ユニットと、
被取付部に取り付けられる背板を有し、前記常用点灯ユニットと前記非常用点灯ユニットとが並べて取り付けられた器具本体と、
を備え、
前記非常用点灯ユニットは、
前記器具本体の前記背板と平行に配置された載置面部と、
前記載置面部に取り付けられた光源と、
前記光源から出射された光の光軸が、前記器具本体の前記背板の法線に対して所定の方向になるように制御する配光制御装置と、
を有する照明装置。
続きを表示（約 1,300 文字）【請求項２】
前記所定の方向は、前記背板の前記法線に対し、０度よりも大きく、９０度よりも小さい角度である
請求項１に記載の照明装置。
【請求項３】
前記配光制御装置は、
前記光源を覆うように設けられた光学部材を含み、
前記光学部材は、前記光源から発せられた前記光を入射させ屈曲させて出射させる
請求項１又は２に記載の照明装置。
【請求項４】
前記光学部材は、
厚み方向の寸法が、中心で小さく、周囲で大きい凹メニスカスレンズである
請求項３に記載の照明装置。
【請求項５】
前記配光制御装置は、
前記光源を覆うように設けられた光学部材を露出させる開口が形成されたカバーに取り付けられ、前記開口の縁から前記光源と反対側へ突出するにしたがって広がる傾斜面を有する反射面部を含み、
前記反射面部は、前記背板の前記法線に対し、第１傾斜角度で延びる第１傾斜面部と、前記背板の前記法線に対し、第２傾斜角度で延びる第２傾斜面部とを有し、
前記第２傾斜角度は、前記第１傾斜角度よりも大きい角度である
請求項１に記載の照明装置。
【請求項６】
前記反射面部は、難燃性材料で形成されている
請求項５に記載の照明装置。
【請求項７】
前記配光制御装置は、
前記光源を覆うように設けられた光学部材と、
前記光学部材に対して前記光源の出射側に配置された反射面部と、
を含み、
前記光学部材は、
前記光源から出射された光のうち、前記所定の方向と反対側である上側に出射された光を、前記所定の方向である下側に向けるように制御し、
前記反射面部は、
前記光学部材を透過した前記光を、前記下側に反射させる
請求項１に記載の照明装置。
【請求項８】
前記配光制御装置は、
前記光源を覆うように設けられた光学部材と、
前記光学部材と前記光源との間に配置された反射面部と、
を含み、
前記反射面部は、
前記光源から出射された光のうち、前記所定の方向と反対側である上側に出射された光を、前記所定の方向である下側に反射させる
請求項１に記載の照明装置。
【請求項９】
前記配光制御装置は、
前記常用点灯ユニットと前記非常用点灯ユニットとの間から、前記光源の出射側に向かって延びた反射面部を含む
請求項１に記載の照明装置。
【請求項１０】
前記器具本体は、
前記背板と直交するように設けられ、前記常用点灯ユニットの長手方向の面を支持する側面部を有し、
前記非常用点灯ユニットは、
前記載置面が取り付けられている光源保持具を有し、
前記光源保持具は、前記載置面が前記器具本体の前記側面部と直交し、且つ、前記光源保持具の側面が前記器具本体の前記側面部に対向した状態で取り付けられている
請求項１又は２に記載の照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関し、特に、非常点灯用光源を有する照明装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
照明装置として、常用点灯用光源と非常点灯用光源とが器具本体に並ぶように取り付けられた照明装置がある。特許文献１には、踊り場に設置され、階段及び踊り場を含む避難通路の非常用照明を行う照明装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０５０２５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の照明装置は、階段及び踊り場を含む照射範囲に配光するため、非常点灯用光源が、被取付部に取り付けられる背板の法線に対して、０度より大きく９０度より小さい角度だけ下向きに傾けられた状態で支持される。非常点灯用光源を傾けられた状態とするためには、器具本体に傾斜構造を取り付け、非常点灯用光源を傾斜構造に取り付けなければならず、照明装置の構造が複雑になってしまう。
【０００５】
本開示は、簡易な構成で非常点灯用光源の配光を傾けた照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る照明装置は、長尺の常用点灯ユニットと、非常時に点灯する非常用点灯ユニットと、被取付部に取り付けられる背板を有し、前記常用点灯ユニットと前記非常用点灯ユニットとが並べて取り付けられた器具本体と、を備え、前記非常用点灯ユニットは、前記器具本体の前記背板と平行に配置された載置面部と、前記載置面部に取り付けられた光源と、前記光源から出射された光の光軸が、前記器具本体の前記背板の法線に対して所定の方向になるように制御する配光制御装置と、を有する。
【発明の効果】
【０００７】
本開示に係る照明装置によれば、光源から出射された光を所定の方向に向ける配光制御装置により、光源自体の取り付け角度を調整するための傾斜構造を用いずに配光を傾けることが可能となり、簡易な構成で非常点灯用光源の配光が傾けられた照明装置が得られる。
【図面の簡単な説明】
【０００８】
本開示の実施の形態１に係る照明装置の斜視図である。

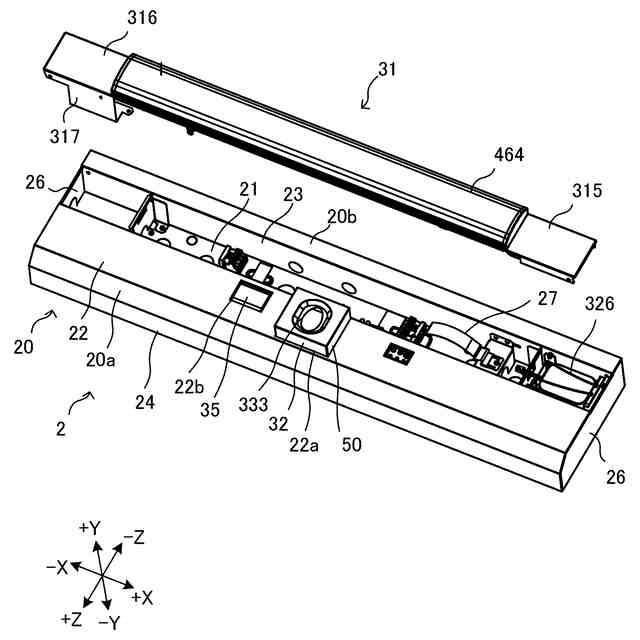

本開示の実施の形態１に係る照明装置の器具と、常用点灯ユニットとの分解斜視図である。

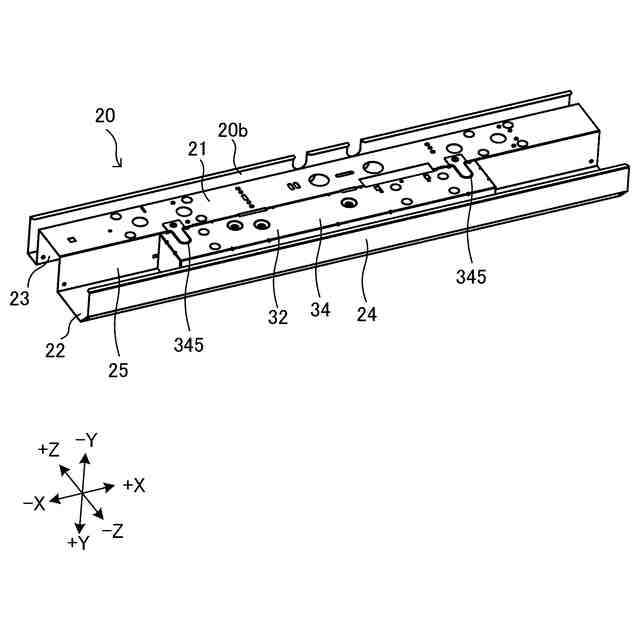

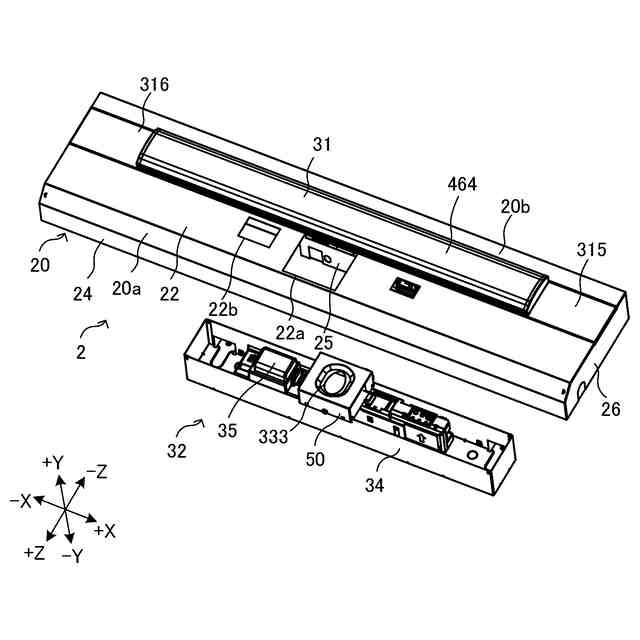

本開示の実施の形態１に係る照明装置の器具と、非常用点灯ユニットとの分解斜視図である。
本開示の実施の形態１に係る照明装置を背板側から視た斜視図である。

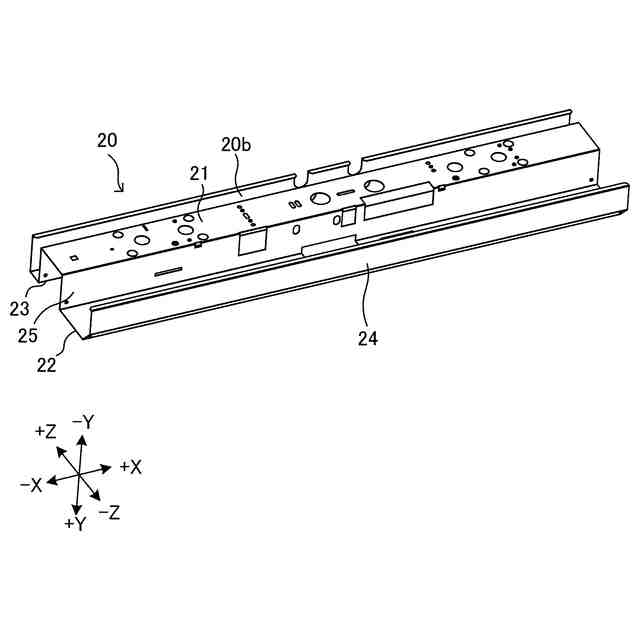

本開示の実施の形態１に係る照明装置の器具の斜視図である。

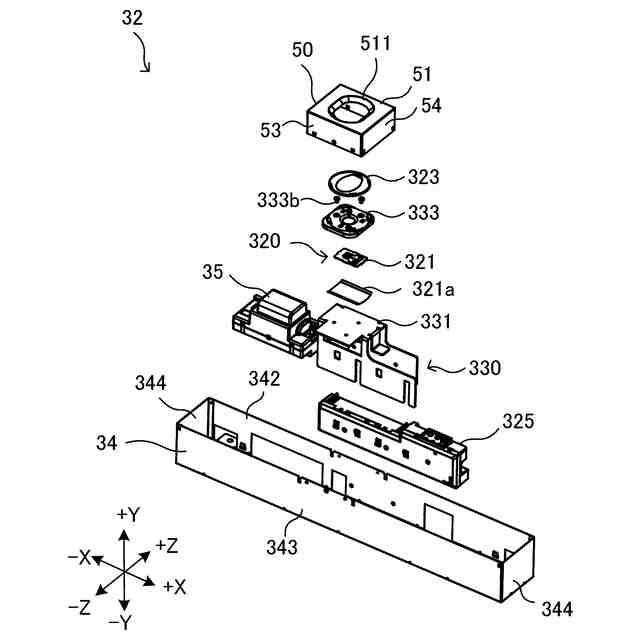

本開示の実施の形態１に係る照明装置の非常用点灯ユニットの分解斜視図である。

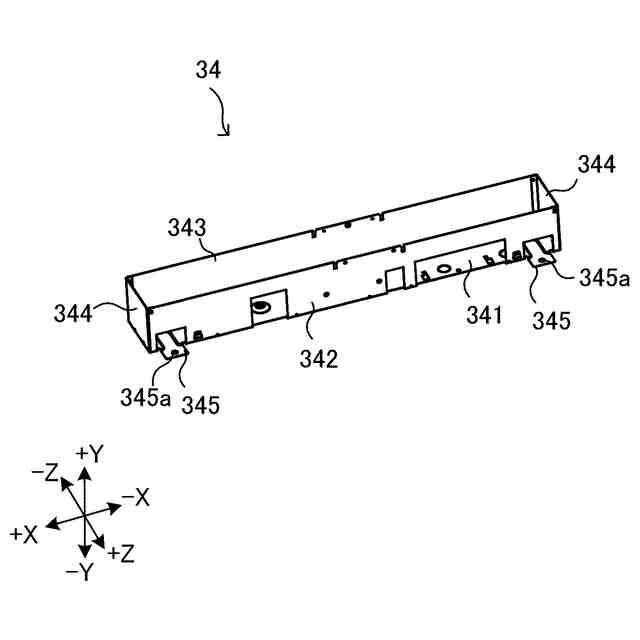

本開示の実施の形態１に係る照明装置のユニットケースの斜視図である。

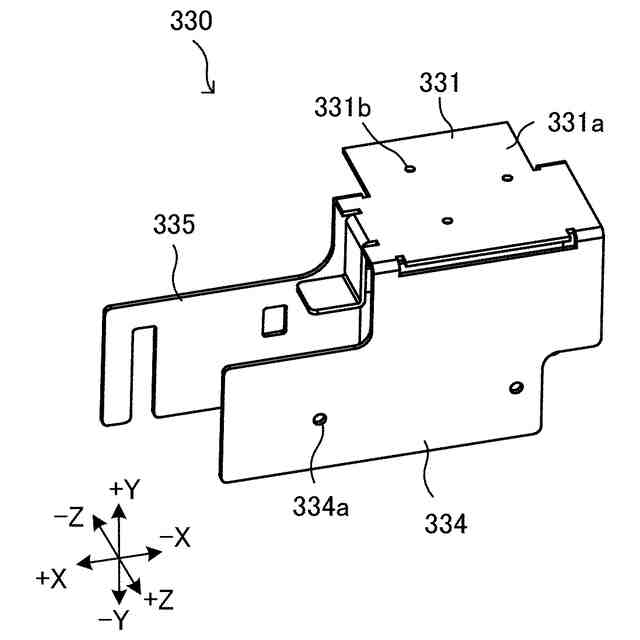

本開示の実施の形態１に係る照明装置の光源保持具の斜視図である。

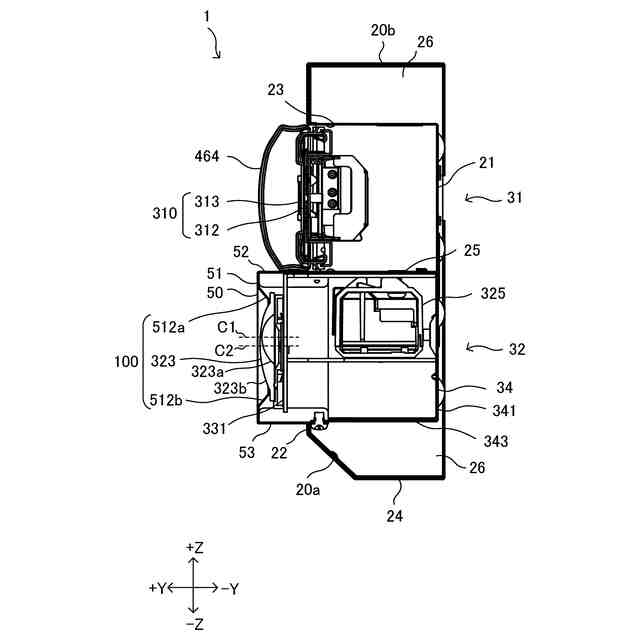

本開示の実施の形態１に係る照明装置の断面図である。
本開示の実施の形態１に係る照明装置の断面図である。
本開示の実施の形態１に係る照明装置の非常用点灯ユニットを示す拡大断面図である。
本開示の実施の形態１の変形例１に係る照明装置の部分断面図である。
本開示の実施の形態１の変形例２に係る照明装置の断面図である。
本開示の実施の形態２に係る照明装置の断面図である。
本開示の実施の形態３に係る照明装置の断面図である。
【発明を実施するための形態】
【０００９】
本開示を実施するための形態について、添付の図面を参照しながら説明する。各図において、同一、又は、相当する部分には同一の符号を付し、重複する説明は適宜に簡略化又は省略する。以下の説明においては、便宜上、図示の状態を基準に各構造の位置関係を表現することがある。なお、本開示は以下の実施の形態に限定されることなく、本開示の趣旨を逸脱しない範囲において、各実施の形態の自由な組み合わせ、各実施の形態の任意の構成要素の変形、又は、各実施の形態の任意の構成要素の省略が可能である。また、各図においては、各構成部材の寸法の関係や形状等が実際のものとは異なる場合がある。また、各構成部材同士の位置関係、例えば、上下関係等は、原則として、使用可能な状態に設置したときのものである。
【００１０】
実施の形態１．
＜照明装置１＞

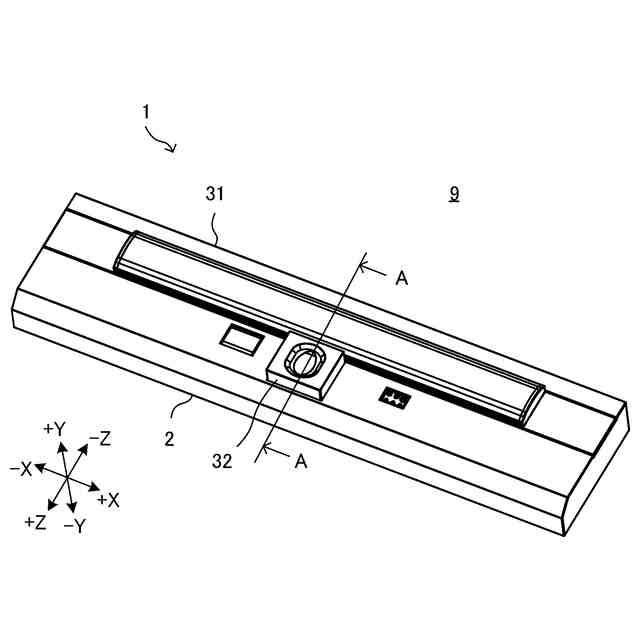

図１は、本開示の実施の形態１に係る照明装置１の斜視図である。図１に示すように、照明装置１は、器具２と、常用点灯ユニット３１と、非常用点灯ユニット３２と、を備え、例えば、被取付部９に取り付けられて使用される。被取付部９は、例えば、階段又は廊下等の壁面である。照明装置１は、常用の照明の機能と非常用の照明の機能とが一体化された機能複合型の照明である。
（【００１１】以降は省略されています）
