公開番号2025130999
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028450
出願日2024-02-28
発明の名称超音波内視鏡
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 8/12 20060101AFI20250902BHJP(医学または獣医学;衛生学)
要約【課題】耐久性を向上させた超音波内視鏡を提供する。
【解決手段】超音波内視鏡は、環状に構成された超音波送受信部を含む先端部を備え、上記先端部は、上記超音波送受信部に接続されたケーブルと、上記ケーブルの先端側部分を支持する支持部と、を有し、上記ケーブルは、上記超音波送受信部に含まれる超音波振動子に電気的に接続された信号ケーブルと、複数の上記信号ケーブルを束ねて被覆する被覆部材と、を含み、その先端側において上記信号ケーブルが部分的に露出しており、上記先端部は、露出している上記信号ケーブルの周囲に少なくとも充填された充填材層を有する。
【選択図】図12
特許請求の範囲【請求項１】
環状に構成された超音波送受信部を含む先端部を備え、
前記先端部は、前記超音波送受信部に接続されたケーブルと、前記ケーブルの先端側部分を支持する支持部と、を有し、
前記ケーブルは、前記超音波送受信部に含まれる超音波振動子に電気的に接続された信号ケーブルと、複数の前記信号ケーブルを束ねて被覆する被覆部材と、を含み、その先端側において前記信号ケーブルが部分的に露出しており、
前記先端部は、露出している前記信号ケーブルの周囲に少なくとも充填された充填材層を有する超音波内視鏡。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の超音波内視鏡であって、
前記先端部は、前記超音波送受信部に接続された基板を備え、
前記充填材層は、前記基板と前記信号ケーブルとの接続部分の周囲に更に設けられている超音波内視鏡。
【請求項３】
請求項１に記載の超音波内視鏡であって、
前記充填材層は、前記支持部の周囲に更に設けられている超音波内視鏡。
【請求項４】
請求項１から３のいずれか１項に記載の超音波内視鏡であって、
前記支持部は、第１支持部材と第２支持部材とを備え、前記第１支持部材と前記第２支持部材との間で前記ケーブルを挟持して当該ケーブルを支持している超音波内視鏡。
【請求項５】
請求項４に記載の超音波内視鏡であって、
前記第１支持部材は、前記ケーブルを押さえる押さえ面を備え、
前記押さえ面は、前記ケーブルに倣う湾曲形状を有する超音波内視鏡。
【請求項６】
請求項１から３のいずれか１項に記載の超音波内視鏡であって、
前記先端部の先端面に設けられた照明窓と、
照明光を前記照明窓に導くライトガイドと、を備え、
前記支持部は、前記ケーブルの先端側部分に当接する当接部を有するブラケットを備え、
前記先端部の軸線方向に交差する面に投影した場合に、前記ライトガイドの先端側部分の少なくとも一部と重複又は隣接する位置に前記ケーブルの先端側部分又は前記当接部が配置され、
前記先端部の内部に配置された押し当て部であって、前記ライトガイドの一部である被押し当て部が押し当てられる押し当て面を有し、前記押し当て面に前記被押し当て部が押し当てられることにより、前記ライトガイドの先端側部分よりも基端側に配置された部分を、前記当接部から前記軸線方向に交差する方向に離間した位置に配置する押し当て部を備える超音波内視鏡。
【請求項７】
請求項６に記載の超音波内視鏡であって、
外周面と内周面とを有する筒状のベース部材であって、前記外周面で前記超音波送受信部を支持するベース部材を備え、
前記ベース部材は、前記内周面に前記押し当て部を有する超音波内視鏡。
【請求項８】
請求項１から３のいずれか１項に記載の超音波内視鏡であって、
前記支持部は、前記ケーブルを支持し且つ前記ケーブルに沿って延びた第１支持部材と、前記第１支持部材を支持する第２支持部材と、前記第２支持部材に対する前記第１支持部材の揺動を規制する規制構造と、を備える超音波内視鏡。
【請求項９】
請求項８に記載の超音波内視鏡であって、
前記第１支持部材には、前記第２支持部材により支持される被支持部よりも先端側の位置に、前記第１支持部材の外周側に配置される前記先端部の第１別部材に向けて突出する突出部が設けられ、
前記突出部によって前記規制構造が構成される超音波内視鏡。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、超音波内視鏡に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１、２には、いわゆるラジアルタイプの超音波内視鏡が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２４５０２号公報
特許第６６５４６９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の技術の目的は、耐久性を向上させた超音波内視鏡を提供することにある。
【課題を解決するための手段】
【０００５】
本開示の技術に係る一つの実施形態の超音波内視鏡は、環状に構成された超音波送受信部を含む先端部を備え、上記先端部は、上記超音波送受信部に接続されたケーブルと、上記ケーブルの先端側部分を支持する支持部と、を有し、上記ケーブルは、上記超音波送受信部に含まれる超音波振動子に電気的に接続された信号ケーブルと、複数の上記信号ケーブルを束ねて被覆する被覆部材と、を含み、その先端側において上記信号ケーブルが部分的に露出しており、上記先端部は、露出している上記信号ケーブルの周囲に少なくとも充填された充填材層を有するものである。
【発明の効果】
【０００６】
本開示の技術によれば、耐久性を向上させることができる。
【図面の簡単な説明】
【０００７】

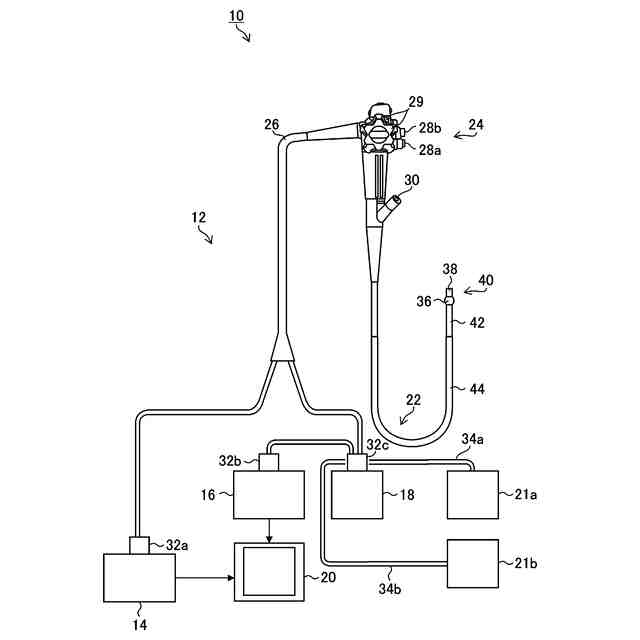

図１は、本開示の技術に係る超音波内視鏡の一実施形態である超音波内視鏡１２を使用する内視鏡装置１０を示す概略構成図である。

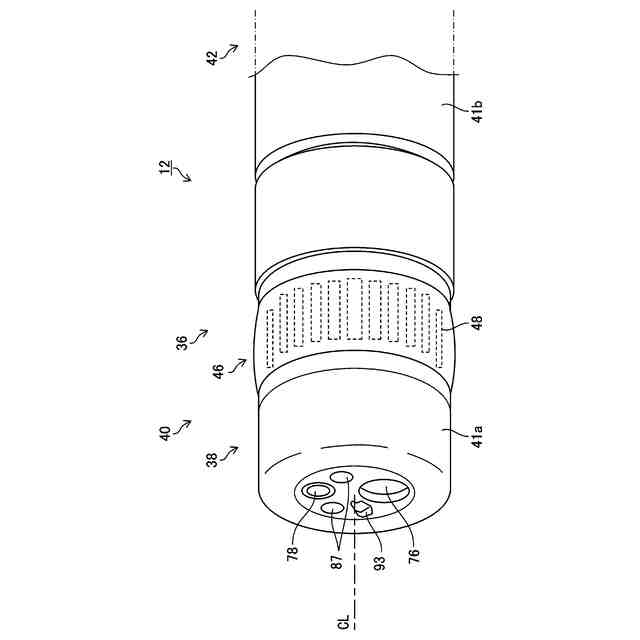

図２は、図１に示す超音波内視鏡１２の先端部の一例の外観を示す部分拡大斜視図である。

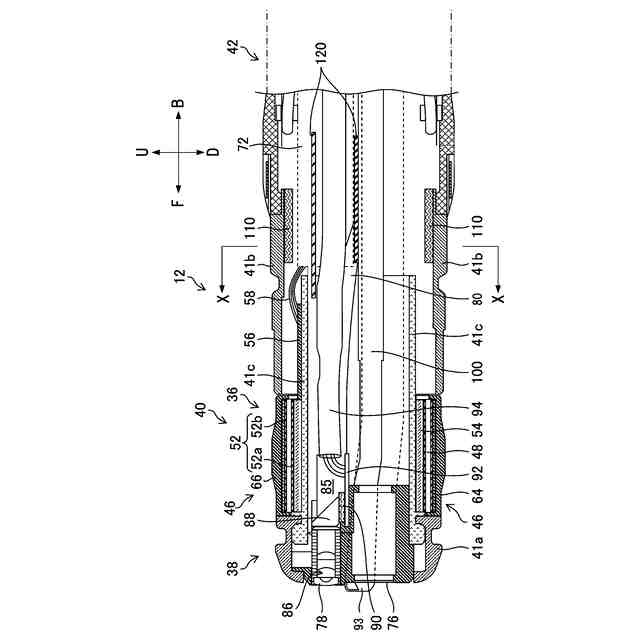

図３は、図２に示す超音波内視鏡１２の先端部の軸線に沿う縦断面図である。

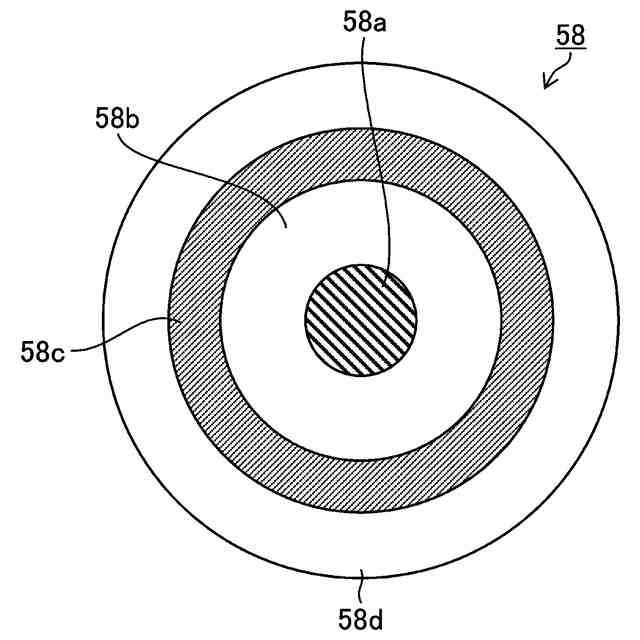

図４は、同軸ケーブル５８の断面模式図である。

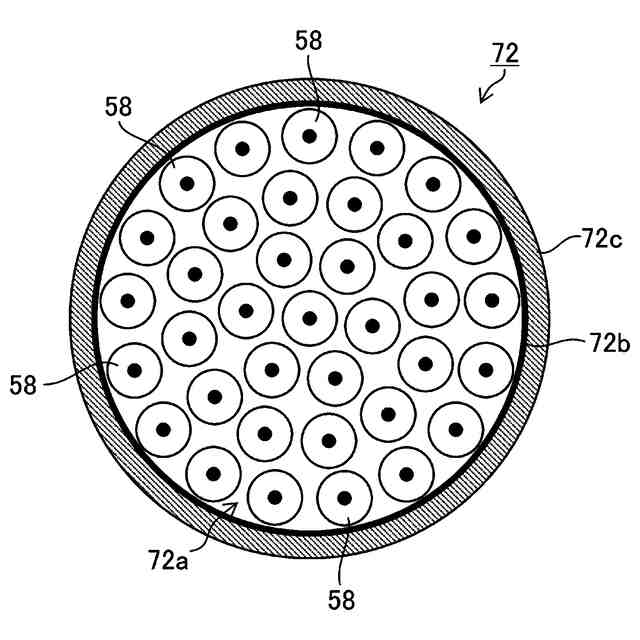

図５は、ケーブル７２の断面模式図である。

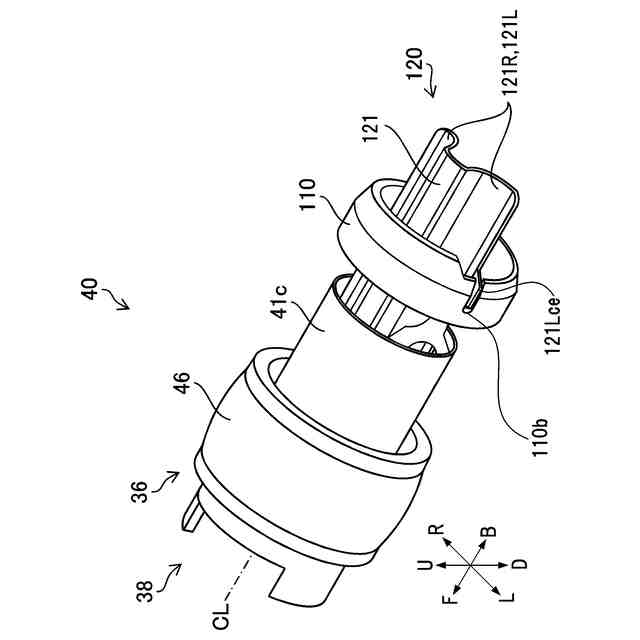

図６は、超音波内視鏡１２の先端部４０の一部を示す斜視図である。

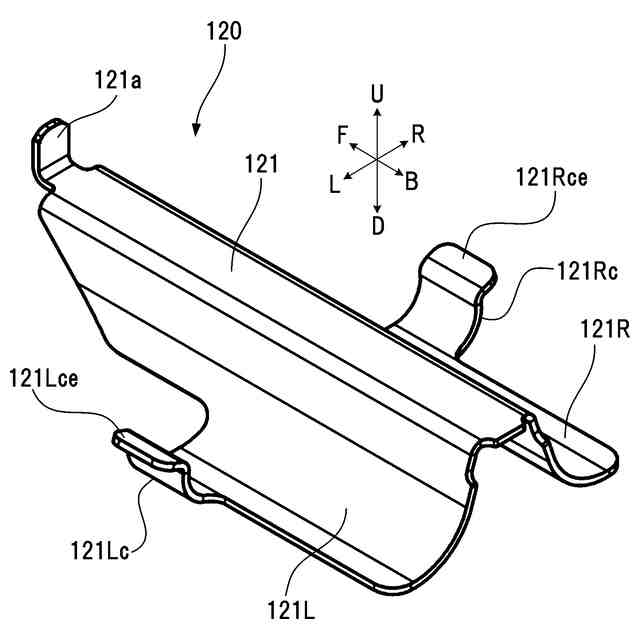

図７は、図６に示すブラケット１２０の斜視図である。

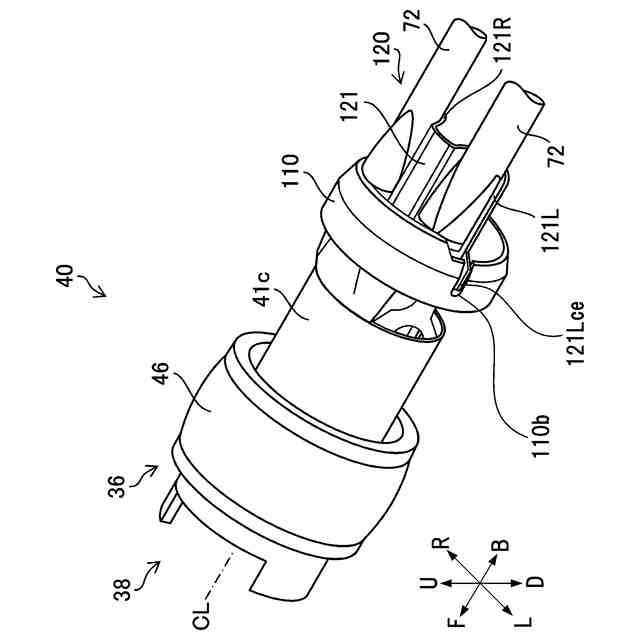

図８は、図６においてケーブル７２が省略されていない状態を示す図である。

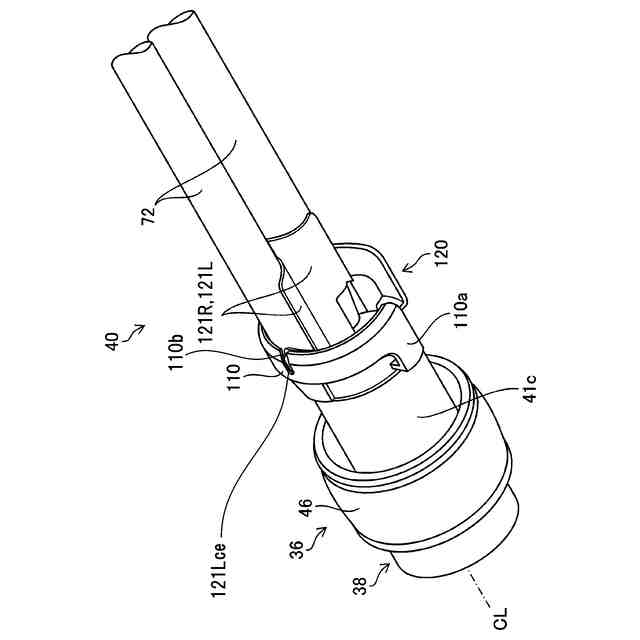

図９は、図８に示す先端部４０を下側から見た斜視図である。
図１０は、図３のＸ－Ｘ矢視の断面の要部を示す模式図である。
図１１は、金属リング４１ｃ、ブラケット１２０、及びブラケット支持部材１１０の位置関係を示す模式図である。

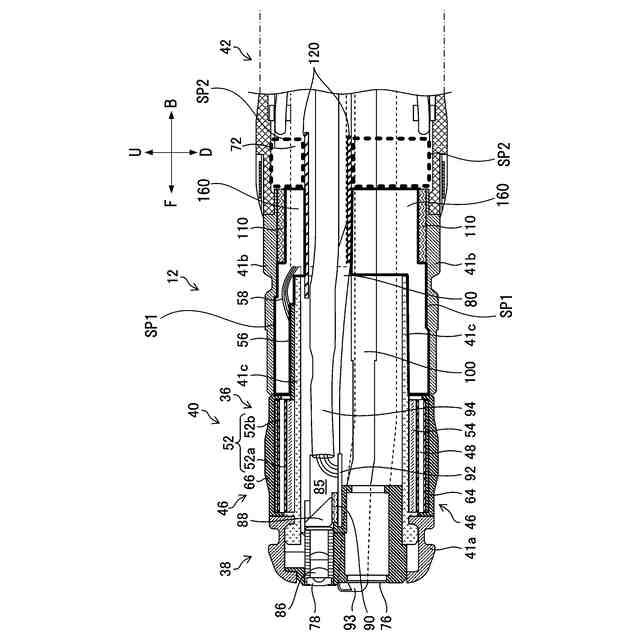

図１２は、先端部４０において充填材層１６０が設けられる好ましい範囲を示す図である。
図１３は、超音波内視鏡１２の先端部４０の変形例を示す断面模式図である。
図１４は、ブラケット１４０の外観を示した斜視図である。
図１５は、挿入部２２の軸線方向に直交する面に投影した場合における、ライトガイド８０の先端側部分８０Ａと、ケーブル７２の先端側部分７２Ａと、当接部１４２のそれぞれ配置位置を示した説明図である。
図１６は、ライトガイド８０の先端側部分８０Ａと本体部分８０Ｃの各領域を説明した図である。
図１７は、ライトガイドのオフセット構成の参考例を示す図である。
図１８は、第１形態のオフセット構成を詳しく説明するために、図１３の先端部４０を構成する複数の部材から金属リング４１ｃと、ライトガイド８０と、ケーブル７２を抽出した説明図である。
図１９は、図１３に示す先端部４０において充填材層１６０が設けられる好ましい範囲を示す図である。
【発明を実施するための形態】
【０００８】
図１は、本開示の技術に係る超音波内視鏡の一実施形態である超音波内視鏡１２を使用する内視鏡装置１０を示す概略構成図である。図２は、図１に示す超音波内視鏡１２の先端部の一例の外観を示す部分拡大斜視図である。図３は、図２に示す超音波内視鏡１２の先端部の軸線に沿う縦断面図である。
【０００９】
図１に示すように、内視鏡装置１０は、超音波内視鏡１２と、超音波画像を生成する超音波用プロセッサ装置１４と、内視鏡画像を生成する内視鏡用プロセッサ装置１６と、体腔内を照明する照明光を超音波内視鏡１２に供給する光源装置１８と、超音波画像及び内視鏡画像等を表示するモニタ２０と、洗浄水などを貯留する送水タンク２１ａと、体腔内の吸引物を吸引する吸引ポンプ２１ｂと、を備える。
【００１０】
超音波内視鏡１２は、被検体の体腔内に挿入される挿入部２２と、挿入部２２の基端部に連設され、術者が操作を行うための操作部２４と、操作部２４に一端が接続されたユニバーサルコード２６とを有する。
（【００１１】以降は省略されています）
