公開番号2025144435
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044204
出願日2024-03-19
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 7/23 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】縦材の端部又は横材の端部の加工を少なくすることができる建具を提供すること。
【解決手段】建具1は、一対の縦材13,14と一対の横材11,12とを有し、枠組みされて構成されたフレーム体10と、縦材13,14及び横材11,12のいずれか一方の内周側に取り付けられる長尺のアタッチメント部材136,146と、アタッチメント部材136,146に取り付けられる部品138,148と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
一対の縦材と一対の横材とを有し、枠組みされて構成されたフレーム体と、
前記縦材及び前記横材のいずれか一方の内周側に取り付けられる長尺のアタッチメント部材と、
前記アタッチメント部材に取り付けられる部品と、を備える建具。
続きを表示（約 340 文字）【請求項２】
前記部品は、前記アタッチメント部材の長手方向の全域に亘って配置される、請求項１に記載の建具。
【請求項３】
前記部品は、気密材である、請求項１又は２に記載の建具。
【請求項４】
前記アタッチメント部材は、前記縦材及び前記横材のいずれか一方に係合して取り付け可能な係合部分を有する、請求項１又は２に記載の建具。
【請求項５】
前記縦材及び前記横材は、枠体を構成する枠である、請求項１又は２に記載の建具。
【請求項６】
前記枠を有する枠体と、
前記枠体内に配置される障子と、を有し、
前記アタッチメント部材に取り付けられた前記部品は、前記障子に対向して配置される、請求項５に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、一対の縦枠（縦材）と一対の横枠（縦材）とが枠組みされた枠体（フレーム体）と、枠体内に配置される障子、を備える建具が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－３３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の建具においては、縦枠（縦材）と横枠（横材）とを組み合わせて取り付ける場合に、縦枠の端部又は横枠の端部を加工する必要があった。また、障子の框体（フレーム体）の縦框（縦材）と横框（横材）とを組み合わせて取り付ける場合においても、縦框の端部又は横框の端部を加工する必要があった。そのため、縦材（縦枠、縦框）の端部又は横材（横枠、横框）の端部の加工を少なくすることが求められている。
【０００５】
本開示は、縦材の端部又は横材の端部の加工を少なくすることができる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、一対の縦材と一対の横材とを有し、枠組みされて構成されたフレーム体と、前記縦材及び前記横材のいずれか一方の内周側に取り付けられる長尺のアタッチメント部材と、前記アタッチメント部材に取り付けられる部品と、を備える建具に関する。
【図面の簡単な説明】
【０００７】

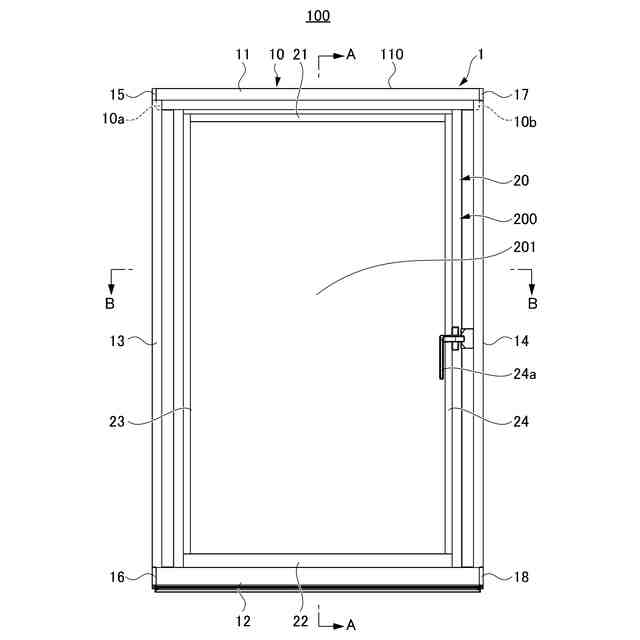

第１実施形態の縦辷り出し窓を室内側から見た図である。

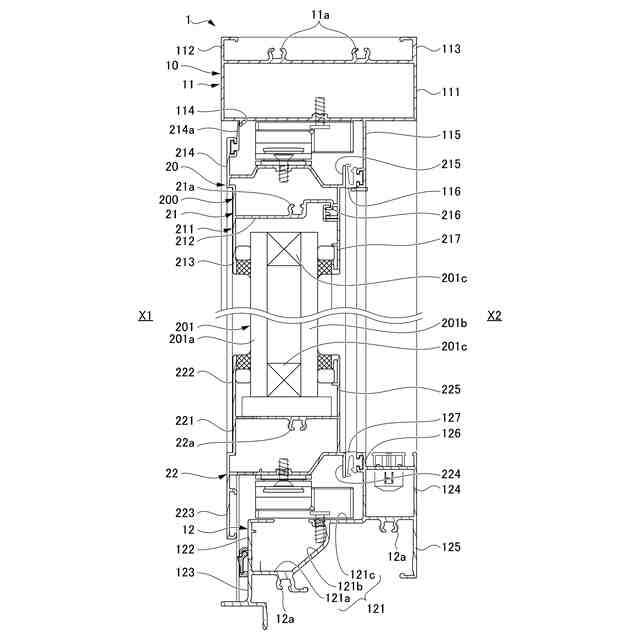

図１のＡ－Ａ線断面図である。

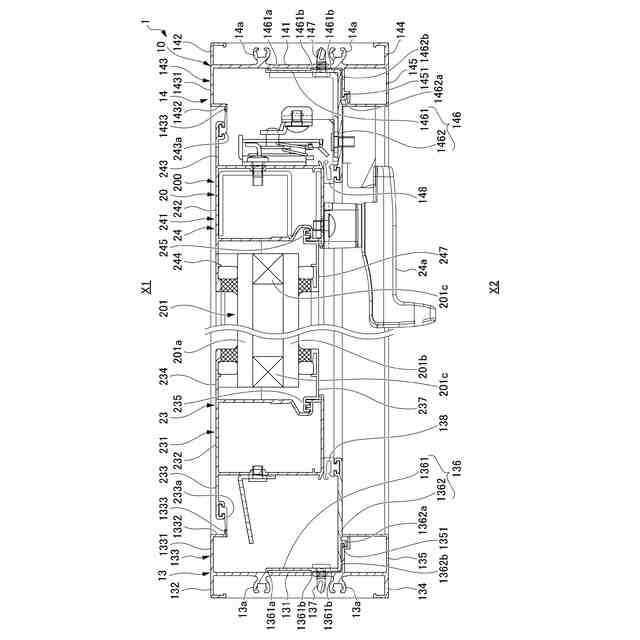

図１のＢ－Ｂ線断面図である。

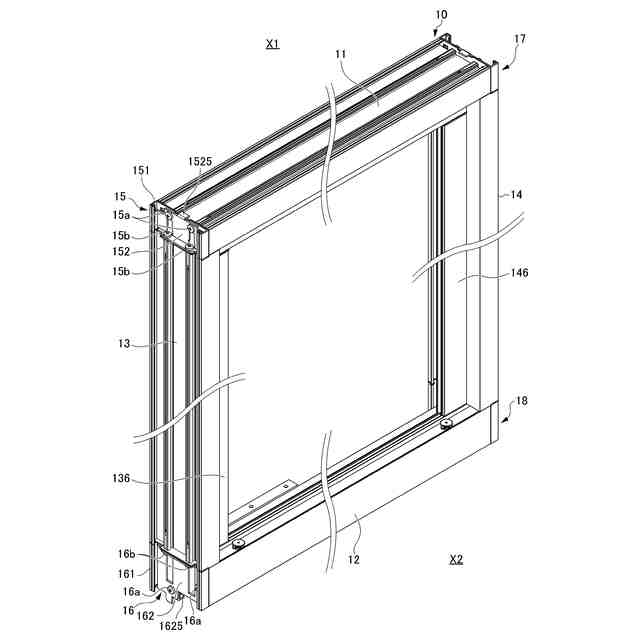

第１実施形態の縦辷り出し窓の枠体を室内側から見た斜視図である。

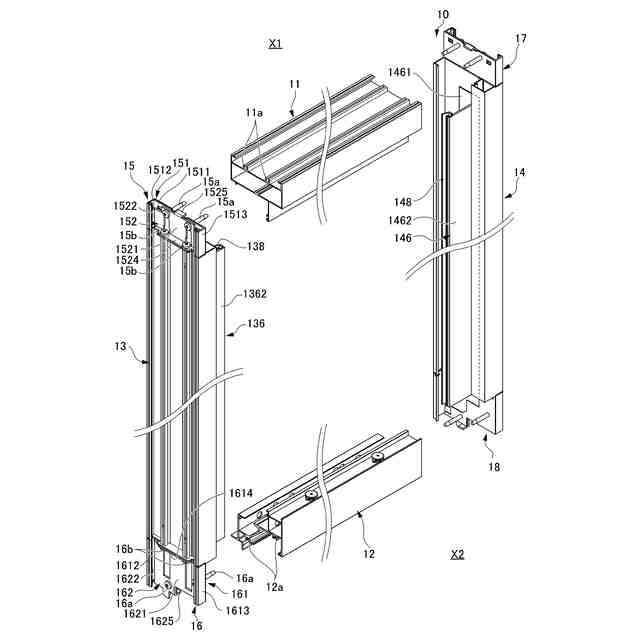

図４の状態から、コーナーブロックを取り付けた一対の縦枠を、上枠及び下枠から取り外した状態を示す斜視図である。

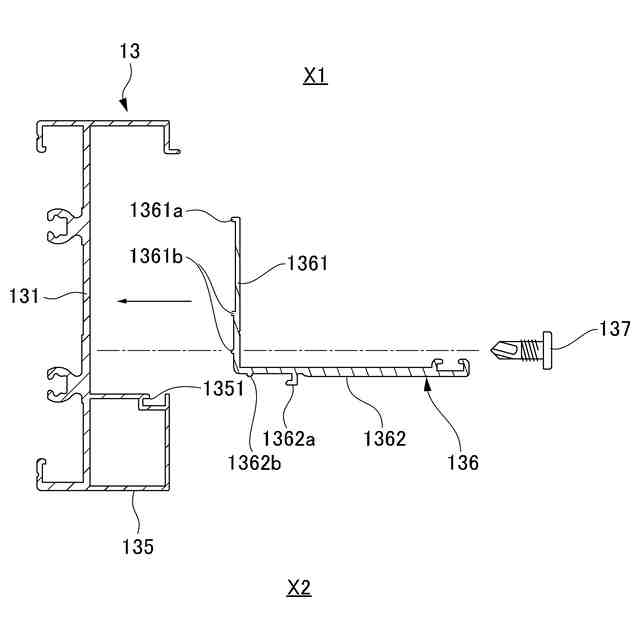

アタッチメント部材を縦枠に取り付ける状態を示す図である。

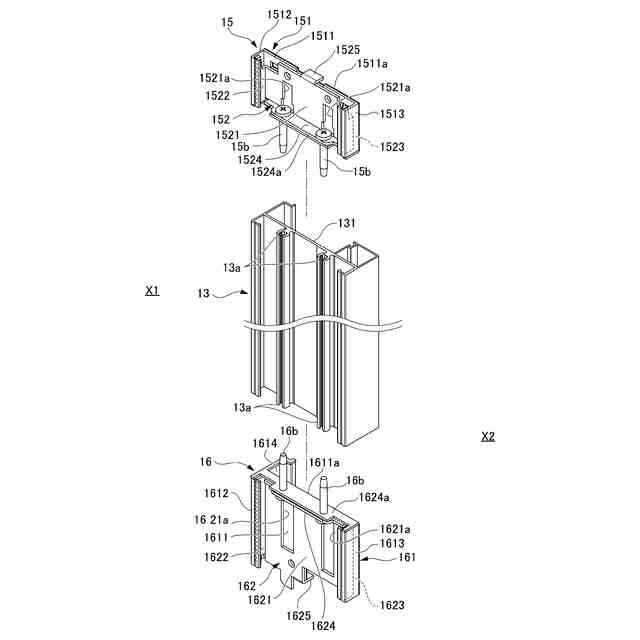

縦枠からコーナーブロックを取り外した状態を示す斜視図である。

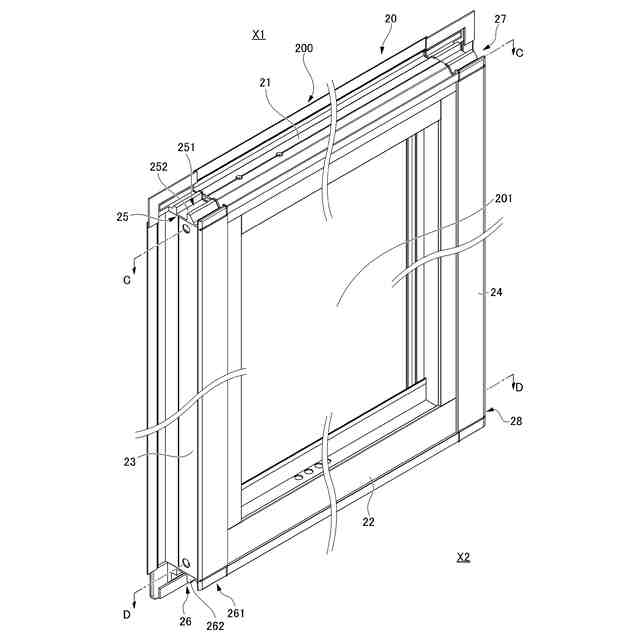

第１実施形態の縦辷り出し窓の障子を室内側から見た斜視図である。

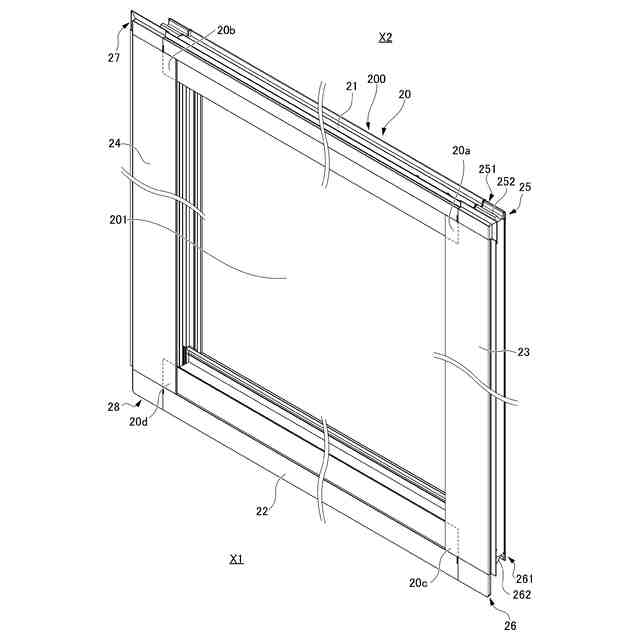

第１実施形態の縦辷り出し窓の障子を室外側から見た斜視図である。
図８の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図８のＣ－Ｃ線断面図である。
図８のＤ－Ｄ線断面図である。
縦框からコーナーブロックを取り外した状態を示す斜視図である。
第１実施形態の第１変形例を示す図であって、図１３と比べて加熱発泡材を異なる位置に配置した図である。
第１実施形態の第２変形例を示す図であって、図１３と比べて加熱発泡材を異なる位置に配置した図である。
第２実施形態の引き違い窓を室内側から見た図である。
図１６のＥ－Ｅ線断面図である。
図１６のＦ－Ｆ線断面図である。
第２実施形態の内障子を室内側から見た斜視図である。
第２実施形態の内障子を室外側から見た斜視図である。
図１９の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図１９のＧ－Ｇ線断面図である。
図１９のＨ－Ｈ線断面図である。
図１９のＩ－Ｉ線断面図である。
内障子の召し合わせ縦框からコーナーブロックを取り外した状態を示す斜視図である。
内障子の戸先縦框からコーナーブロックを取り外した状態を示す斜視図である。
第２実施形態の第１変形例を示す図であって、図２６の下框とは加熱発泡材を異なる位置に配置した図である。
障子の下框に戸車が取り付けられた状態を示す斜視図である。
図２８において、障子の下框にスペーサ部材を介して戸車を取り付ける状態を示す図である。
第２実施形態の第２変形例を示す図であって、内障子の下框に２連の車を有すると戸車が取り付けられた状態を示す斜視図である。
図３０において、障子の下框にスペーサ部材を介して２連の戸車を取り付ける状態を示す図である。
第３実施形態の内障子を室内側から見た斜視図である。
第３実施形態の内障子を室外側から見た斜視図である。
図３２の状態から、コーナーブロックを取り付けた一対の縦框を、上框及び下框から取り外した状態を示す斜視図である。
図３２のＪ－Ｊ線断面図である。
図３２のＫ－Ｋ線断面図である。
図３２のＬ－Ｌ線断面図である。
内障子の召し合わせ縦框からコーナーブロックを取り外した状態を示す斜視図である。
内障子の戸先縦框からコーナーブロックを取り外した状態を示す斜視図である。
第４実施形態の連窓を室内側から見た図である。
第４実施形態の連窓を室内側から見た斜視図である。
第４実施形態の連窓を上方側から見た図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳しく説明する。なお、本明細書において、「見込み方向」とは、建具における室内外方向に沿う方向である。「見付け方向」とは、建具における面材（ガラス）の面方向に沿う方向であり、見込み方向に対して直交する方向である。「見付け面」は、建具における室外側及び室内側に面するそれぞれの面を意味し、「見込み面」は、建具において室内外方向に延びる面を意味する。図面において、建具の室外側を「室外側Ｘ１」とし、建具の室内側を「室内側Ｘ２」とする。建具を正面視したときの横方向を「左右」とする。
【０００９】
第１実施形態について説明する。第１実施形態は、建具を、縦辷り出し窓１により構成した実施形態である。図１～図３に示すように、縦辷り出し窓１（建具）は、建物躯体１００に設けられた開口部１１０に納められる。縦辷り出し窓１は、枠体１０（フレーム体）と、枠体１０内に開閉可能に配置される障子２０と、を備える。枠体１０は、建物躯体１００に固定されている。障子２０は、戸先側を室外側Ｘ１に押出し、吊元側に設けられた図示しない回動軸を中心として回動させることで、開放可能となっている。
【００１０】
図２～図５に示すように、枠体１０は、上枠１１（横枠、横材）、下枠１２（横枠、横材）及び左右の縦枠１３，１４（吊元側縦枠１３及び戸先側縦枠１４）（枠、縦材）が矩形に枠組みされて構成される。上枠１１、下枠１２及び左右の縦枠１３，１４は、アルミニウム材料などの金属材料を押出し成形することで形成される。
（【００１１】以降は省略されています）
