公開番号2025142580
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042027
出願日2024-03-18
発明の名称遮蔽装置
出願人立川ブラインド工業株式会社
代理人個人,個人
主分類E06B 9/388 20060101AFI20250924BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】キャップのヘッド部からの脱落を抑制できる遮蔽装置を提供する。

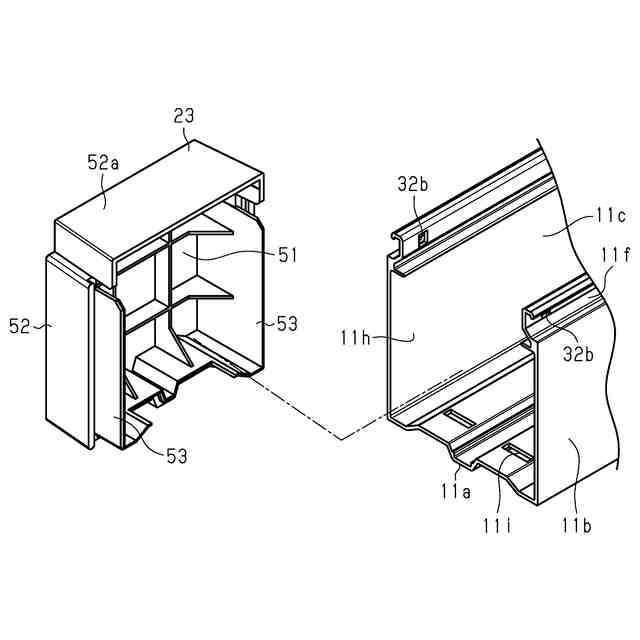

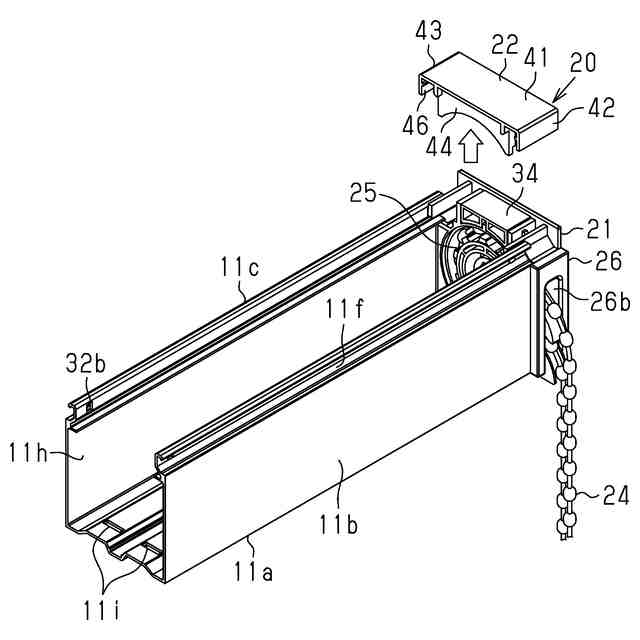

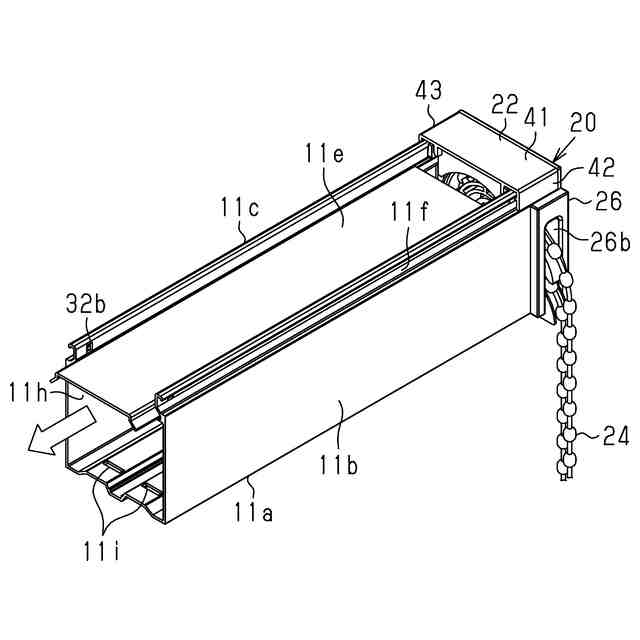

【解決手段】ヘッドボックス11の端部に配置される操作側キャップ21と、プーリ25が配置される支持部材26と、キャップ23とヘッド端部との間に配置されるカバー22と、を備える。キャップ23は、端部開口11gを塞ぐように配置される主面部31からヘッド側壁11b,11cの内面に沿って延びる第1弾性片32を備え、第1弾性片32は、ヘッド側壁11b、11cが備える第1連結孔32bと係合する第1係合部32aを備える。カバー22は、第1弾性片32における第1係合部32aが第1連結孔32bから外れる方向の弾性変位を規制する規制部45と、ヘッド側壁11b,11cを外側から覆い、ヘッド側壁が互いに離間する方向に変位することを規制する一対のカバー側壁42,43と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
長手方向に延びる主壁と、前記主壁に立設される一対のヘッド側壁と、を備え、前記主壁及び前記ヘッド側壁に囲まれて、遮蔽材を開閉方向に移動する移動機構が配置される内部空間が構成されると共に、前記主壁、前記ヘッド側壁の端部によって端部開口が構成されるヘッド部と、
前記ヘッド部のヘッド端部に配置されるキャップと、
前記キャップと前記ヘッド端部との間に配置されるカバーと、を備え、
前記キャップは、前記端部開口を塞ぐように配置される主面部と、前記主面部から少なくとも一方の前記ヘッド側壁の内面に沿って延び、前記内面に対して近接離間する方向に弾性変位する弾性片と、を備え、
前記弾性片は、前記ヘッド側壁が備える連結部と係合する係合部を備え、
前記カバーは、前記ヘッド部に配置された状態において、前記弾性片における前記係合部が前記連結部から外れる方向の弾性変位を規制する規制部と、前記ヘッド側壁を外側から覆い、前記ヘッド側壁が互いに離間する方向に変位することを規制する一対のカバー側壁と、を備える遮蔽装置。
続きを表示（約 370 文字）【請求項２】
前記キャップにおいて、前記主面部には、前記移動機構を動作させるための操作ユニットの部品が配置される
請求項１に記載の遮蔽装置。
【請求項３】
前記カバー側壁は、前記連結部を外側から覆う
請求項１に記載の遮蔽装置。
【請求項４】
前記弾性片は、第１弾性片であって、前記係合部は、第１係合部であって、前記連結部は、第１連結部であって、
前記キャップは、第２弾性片を更に備え、
前記第２弾性片は、前記主壁が備える第２連結部と係合する第２係合部を備える
請求項１ないし３のうち何れか１項に記載の遮蔽装置。
【請求項５】
前記カバー側壁は、前記ヘッド側壁が備える第３連結部に係合する第３係合部を備える
請求項４に記載の遮蔽装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドの部の端部にキャップが配置された遮蔽装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
遮蔽装置の１つである横型ブラインドは、ヘッドボックスから吊下支持されるスラットの下部に設けられたボトムレールに昇降コードが取り付けられる。横型ブラインドは、昇降コードの巻取り及び巻戻しを行う巻取軸と、ユーザの操作によって巻取軸を回転させる操作ユニットと、を備える。操作ユニットは、巻取軸に回転力を伝えるプーリと、プーリを回転させる操作コードと、を備えている。
【０００３】
例えば特許文献１では、操作ユニットがヘッドボックスの端部開口に取り付けられる。具体的に、操作ユニットは、補助部材を介してヘッドボックスに取り付けられる。この際、操作ユニットの補助部材に対する取付、及び補助母材のヘッドボックスへの取付は、係合突部若しくは爪部を連結部若しくは係合面に係合させる係合構造である。なお、ヘッドボックスにおいて、操作ユニットとは反対側の端部は、キャップによって閉塞される。
【先行技術文献】
【特許文献】
【０００４】
特許第７０２５９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ヘッドボックスの端部を塞ぐ操作ユニット、キャップ等の閉塞部材は、単に係合構造によってヘッドボックスに取り付けるだけであると、設置後、長期亘って使用している間に、係合が外れることで、場合によっては閉塞部材がヘッドボックスから脱落するおそれがある。特に、操作ユニットを閉塞部材として用いる場合は、操作ユニットに操作コードを通じて繰り返し引張力が加わることから、係合構造が劣化することで、その結果、操作ユニットがヘッドボックスから外れる蓋然性も高くなる。
【課題を解決するための手段】
【０００６】
上記課題を解決するための遮蔽装置は、長手方向に延びる主壁と、前記主壁に立設される一対のヘッド側壁と、を備え、前記主壁及び前記ヘッド側壁に囲まれて、遮蔽材を開閉方向に移動する移動機構が配置される内部空間が構成されると共に、前記主壁、前記ヘッド側壁の端部によって端部開口が構成されるヘッド部と、前記ヘッド部のヘッド端部に配置されるキャップと、前記キャップと前記ヘッド端部との間に配置されるカバーと、を備え、前記キャップは、前記端部開口を塞ぐように配置される主面部と、前記主面部から少なくとも一方の前記ヘッド側壁の内面に沿って延び、前記内面に対して近接離間する方向に弾性変位する弾性片と、を備え、前記弾性片は、前記ヘッド側壁が備える連結部と係合する係合部を備え、前記カバーは、前記ヘッド部に配置された状態において、前記弾性片における前記係合部が前記連結部から外れる方向の弾性変位を規制する規制部と、前記ヘッド側壁を外側から覆い、前記ヘッド側壁が互いに離間する方向に変位することを規制する一対のカバー側壁と、を備える。
【０００７】
上記遮蔽装置において、前記キャップにおいて、前記主面部には、前記移動機構を動作させるための操作ユニットの部品が配置されるように構成してもよい。
上記遮蔽装置において、前記カバー側壁は、前記連結部を外側から覆うように構成してもよい。
【０００８】
上記遮蔽装置において、前記弾性片は、第１弾性片であって、前記係合部は、第１係合部であって、前記連結部は、第１連結部であって、前記キャップは、第２弾性片を更に備え、前記第２弾性片は、前記主壁が備える第２連結部と係合する第２係合部を備えるように構成してもよい。
【０００９】
上記遮蔽装置において、前記カバー側壁は、前記ヘッド側壁が備える第３連結部に係合する第３係合部を備えるように構成してもよい。
【発明の効果】
【００１０】
本発明によれば、キャップのヘッド部からの脱落を抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
