公開番号2025132415
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029958
出願日2024-02-29
発明の名称表示方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 5/00 20060101AFI20250903BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】点、線又は面等の現実空間に含まれるジオメトリに対応したコンテンツを生成して表示できるようにする。
【解決手段】映像生成器20は、現実空間において投写対象を撮像装置30に撮像させることによって撮像画像を取得する。映像生成器20は、撮像画像の範囲内に含まれるジオメトリのうち、ユーザーによって選択されたジオメトリを示すジオメトリ情報を取得する一方、投写領域に表示するコンテンツの表現に関するユーザーの指示を表す指示情報を取得する。映像生成器20は、ユーザーにより選択されたジオメトリ情報と指示情報とに基づいて、ジオメトリ情報の示すジオメトリを起点として指示情報の示す表現を実行するコンテンツに関する第1投写画像を生成し、当該第1投写画像をプロジェクター10に投写させる。
【選択図】図1
特許請求の範囲【請求項１】
現実空間において投写対象を撮像することによって撮像画像を取得することと、
前記撮像画像の範囲内に含まれる点、線、又は面のうち、ユーザーによって選択された点、線、又は面を示すジオメトリ情報を取得することと、
前記投写対象が設置される投写領域に表示するコンテンツに関する前記ユーザーの指示を表す指示情報を取得することと、
前記ジオメトリ情報と前記指示情報とに基づいて、前記コンテンツに関する第１投写画像を生成することと、
前記第１投写画像を前記投写領域に投写することによって、前記コンテンツを表示することと、
を含む表示方法。
続きを表示（約 770 文字）【請求項２】
前記指示情報は前記コンテンツの表現に関する指示を含み、
前記第１投写画像は、
前記ジオメトリ情報の表す点、線、又は面を起点として前記指示情報の示す表現を実行する前記コンテンツを表す、
請求項１に記載の表示方法。
【請求項３】
前記ユーザーは、ジェスチャーにより前記コンテンツの表現を指示し、
前記指示情報は、前記ユーザーのジェスチャーを撮像することで得られる、
請求項２に記載の表示方法。
【請求項４】
前記第１投写画像を生成することは、
前記ジオメトリ情報の示す点、線、又は面を除いた投写領域に対して、前記第１投写画像を生成することを含む、
請求項１に記載の表示方法。
【請求項５】
前記撮像画像の範囲内に含まれる点、線、又は面の選択は、前記ユーザーの音声に基づいて行われる、
請求項１に記載の表示方法。
【請求項６】
前記撮像画像の範囲内に含まれる点、線、又は面の選択は、前記投写領域内の点、線、又は面を前記現実空間において指示体により指示することで行われる、
請求項１に記載の表示方法。
【請求項７】
前記撮像画像の範囲内に含まれる点、線、又は面の選択は、前記撮像画像を表示する表示装置における表示面に対するタッチ操作により行われる、
請求項１に記載の表示方法。
【請求項８】
前記撮像画像に基づいて、前記投写領域に含まれる点、線、又は面を識別することと、
前記ジオメトリ情報を取得することに先立って、前記識別された点、線、又は面を強調表示する第２投写画像を前記投写領域に投写することと、を更に含む、
請求項１に記載の表示方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、選択されたオブジェクトに対して投写する投写画像を、入力された画像を所定の背景画像上に合成することで生成することが開示されている。また、特許文献１には、背景画像は、あらかじめ準備された画像、又は入力画像の信号に基づいて背景画像生成部において生成された画像を背景画像として用いることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－８４００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の技術では、投写画像の投写対象となるオブジェクトをどの様に選択するのか、という点については開示が無い。特許文献１に開示の技術では、例えば、平面に付与されたマーカー、又はテープ等の２次元的なオブジェクトが、投写対象として選択されないおそれがある。
【課題を解決するための手段】
【０００５】
本開示の表示方法の一態様は、現実空間において投写対象を撮像することによって撮像画像を取得することと、ユーザーによって選択された撮像画像の範囲内に含まれるジオメトリ情報を取得することと、前記ユーザーから指示に関する情報を取得することと、前記ジオメトリ情報と前記指示情報とに基づいて、前記投写対象に表示するコンテンツを表す第１投写画像を生成することと、前記第１投写画像を前記投写領域に投写することによって、前記コンテンツを表示することと、を含む。
【図面の簡単な説明】
【０００６】
本開示の実施形態よるシステム１の構成例を示す図である。
プロジェクター１０から投写領域ＳＲに投写される投写画像ＧＡの一例を示す図である。

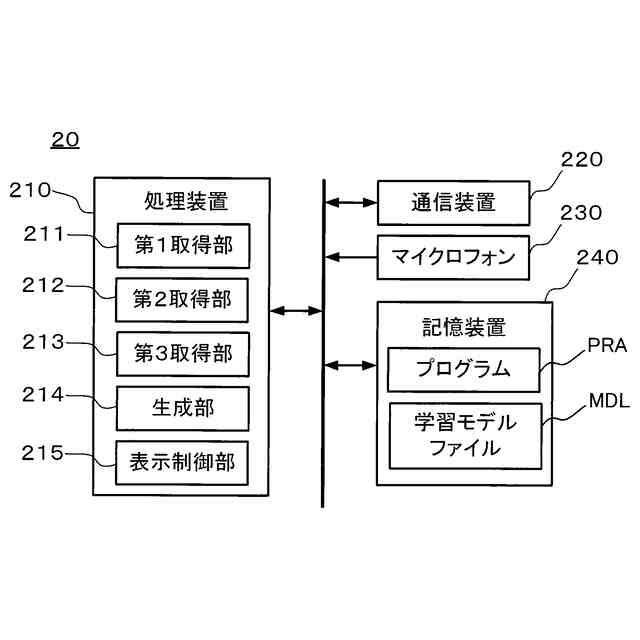

システム１に含まれる映像生成器２０の構成例を示す図である。

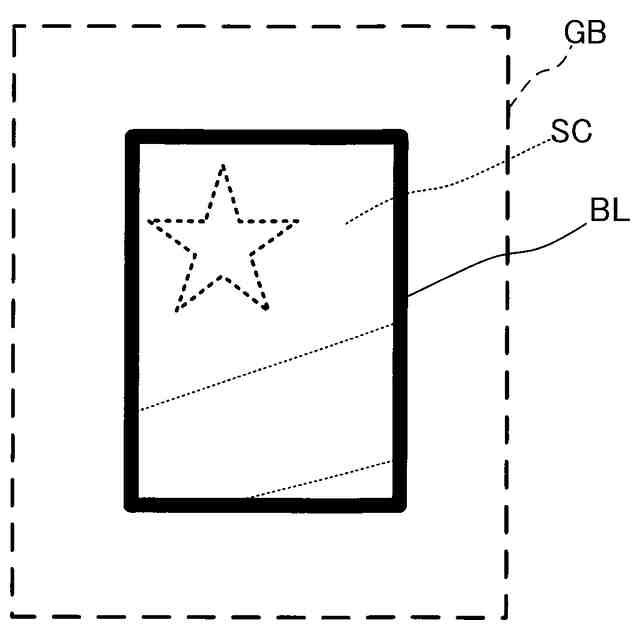

選択補助画像ＧＢの一例を示す図である。

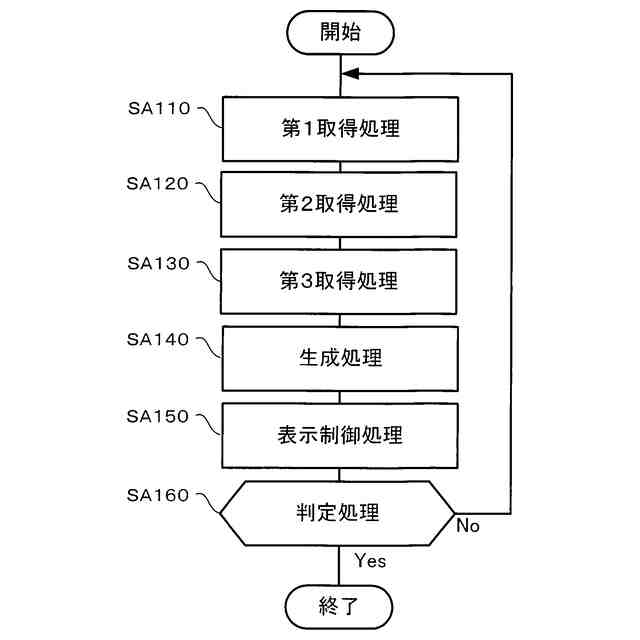

映像生成器２０の処理装置２１０がプログラムＰＲＡに従って実行する表示方法における処理の流れを示すフローチャートである。
【発明を実施するための形態】
【０００７】
以下に述べる実施形態には技術的に好ましい種々の限定が付されている。しかし、本開示の実施形態は、以下に述べる形態に限られるものではない。
【０００８】
１．実施形態

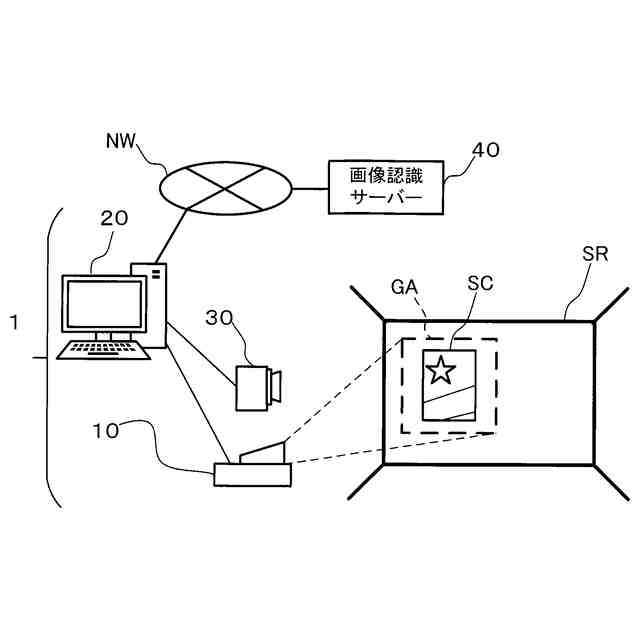

図１は、本開示の一実施形態によるシステム１の構成例を示す図である。システム１は、投写対象ＳＣに投写画像ＧＡを投写することにより、プロジェクションマッピングを実現するシステムである。図１に示されるように、システム１は、プロジェクター１０と、映像生成器２０と、撮像装置３０と、を含む。プロジェクター１０及び撮像装置３０の各々は無線又は有線により映像生成器２０に接続される。
【０００９】

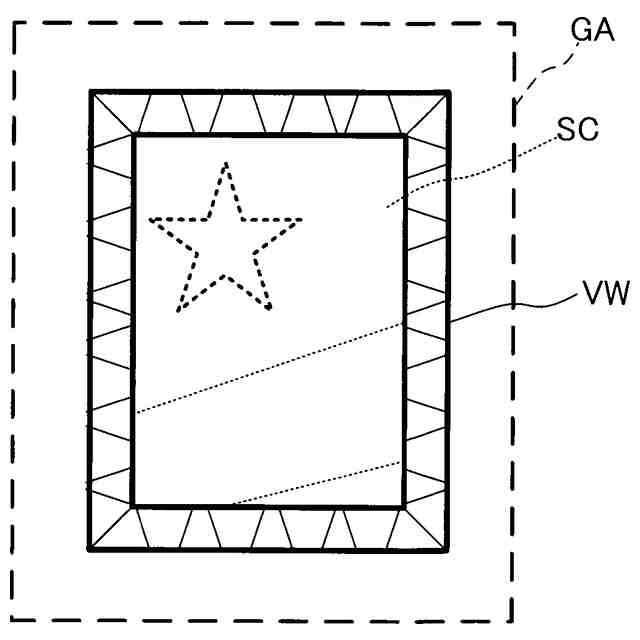

プロジェクター１０は、映像生成器２０から供給される画像データの表す投写画像ＧＡを、投写対象ＳＣが配置される投写領域ＳＲに投写することによりプロジェクションマッピングを実現する。本実施形態における投写対象ＳＣは例えばポスターであり、投写領域ＳＲは、システム１を利用するユーザーの居室の壁面の一つであって、投写対象ＳＣは当該壁面に貼り付けられている。本実施形態では、上述のプロジェクションマッピングにより、図２に示されるように、投写対象ＳＣの周囲に仮想的な額縁ＶＷを付与する投写画像ＧＡが投写される。なお、図２では、投写対象ＳＣは点線で描画されている。投写対象ＳＣが貼り付けられた壁面を有する居室は本開示における現実空間の一例であり、仮想的な額縁ＶＷを表す投写画像ＧＡは本開示における第１投写画像の一例である。仮想的な額縁ＶＷは、本開示におけるコンテンツの一例である。また、本実施形態における投写対象ＳＣは、ポスターであるが、絵画、イラスト、又は写真であってもよく、投写領域ＳＲに貼り付けられたマーカー又はテープ等であってもよい。なお、本開示における投写対象ＳＣは、ポスター等の二次元的なオブジェクトには限定されず、三次元形状を有する立体的なオブジェクトであってもよい。
【００１０】
撮像装置３０は、例えばカメラであり、投写領域ＳＲの画像を撮像し、撮像画像を表す撮像画像データを映像生成器２０へ供給する。映像生成器２０は、例えばパーソナルコンピューターである。映像生成器２０は、撮像装置３０から供給される撮像画像データとユーザーから与えられる指示とに基づいて、プロジェクター１０から投写領域ＳＲに投写する投写画像ＧＡを表すコンテンツデータを生成する。
（【００１１】以降は省略されています）
