特許ウォッチ

公開番号2025133992
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025119194,2023516869
出願日2025-07-15,2021-04-26
発明の名称モータポンプ
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類F04D 13/06 20060101AFI20250904BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】需要の期待に応える特徴を有するモータポンプが提供される。

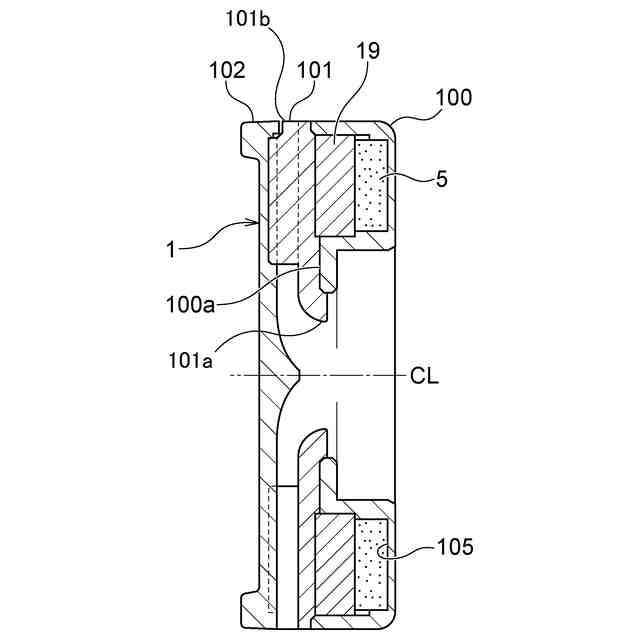

【解決手段】モータポンプは、羽根車と、ポンプケーシングと、モータケーシングと、を備える。羽根車は、永久磁石を収容する磁石収容部と、磁石収容部の開口端を閉じる側板と、側板に接続された主板と、を備えている。
【選択図】図5
特許請求の範囲【請求項１】
永久磁石を収容する羽根車と、
前記羽根車を収容するポンプケーシングと、
モータ固定子を収容するモータケーシングと、を備え、
前記羽根車は、
前記永久磁石を収容する磁石収容部と、
前記磁石収容部の開口端を閉じる側板と、
前記側板に接続された主板と、を備えている、モータポンプ。
続きを表示（約 370 文字）【請求項２】
前記側板は、前記磁石収容部に超音波溶着される側板側溶着部を有しており、
前記主板は、前記側板に超音波溶着される主板側溶着部を有している、請求項１に記載のモータポンプ。
【請求項３】
永久磁石を収容する羽根車と、
前記羽根車を収容するポンプケーシングと、
モータ固定子を収容するモータケーシングと、
前記羽根車を回転自在に支持する軸受と、を備えており、
前記軸受は、前記羽根車に固定された回転側軸受体の側面に対向して配置された傾斜面を有する固定側軸受体を備えている、モータポンプ。
【請求項４】
前記傾斜面は、前記羽根車のスラスト荷重を支持するスラスト面であり、前記回転側軸受体の側面に向かって、窄むテーパー形状を有している、請求項３に記載のモータポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータポンプに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
カップリングによって連結されたモータおよびポンプを備えるポンプ装置が知られている。このようなポンプ装置は、カップリングを介して、モータの駆動力をポンプの羽根車に伝達する構造を有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１０６３２３号公報
特開２０１６－１６９７３４号公報
特開２０１９－１４３５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このようなポンプ装置では、ポンプおよびモータは、並んで配置されるため、設置面積が大きくなってしまう。その一方で、近年、コンパクト化の需要が高まっており、結果として、ポンプおよびモータの一体構造に対する要求も高まっている。さらに、低コスト、省エネルギーで、かつ安定的な運転が可能なポンプ装置の需要も高まっている。
【０００５】
そこで、本発明は、需要の期待に応える特徴を有するモータポンプを提供することを目的とする。
【課題を解決するための手段】
【０００６】

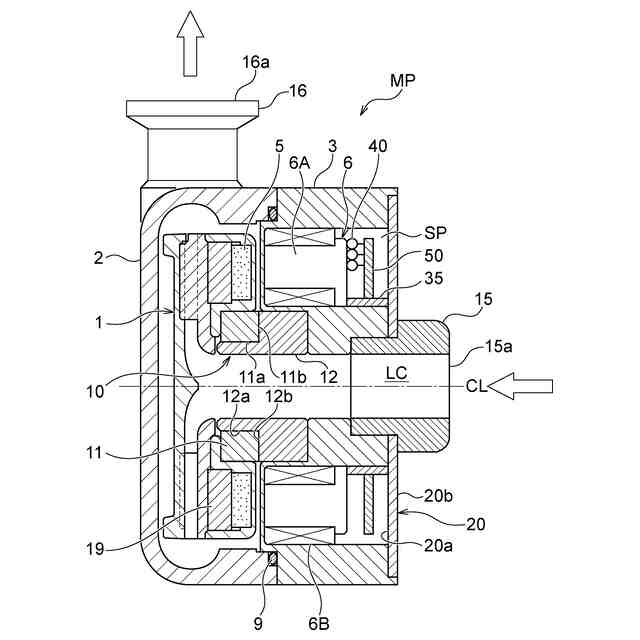

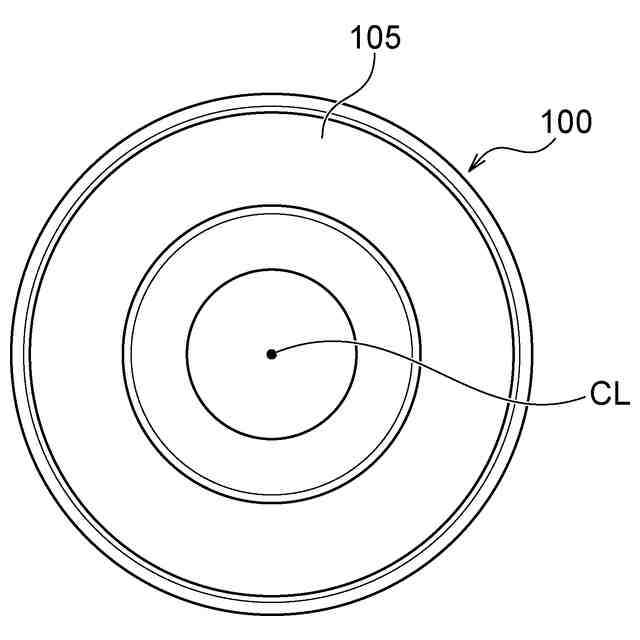

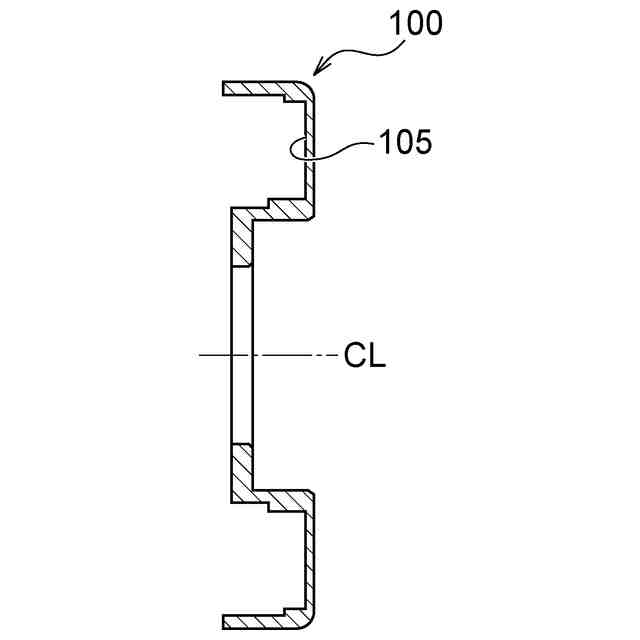

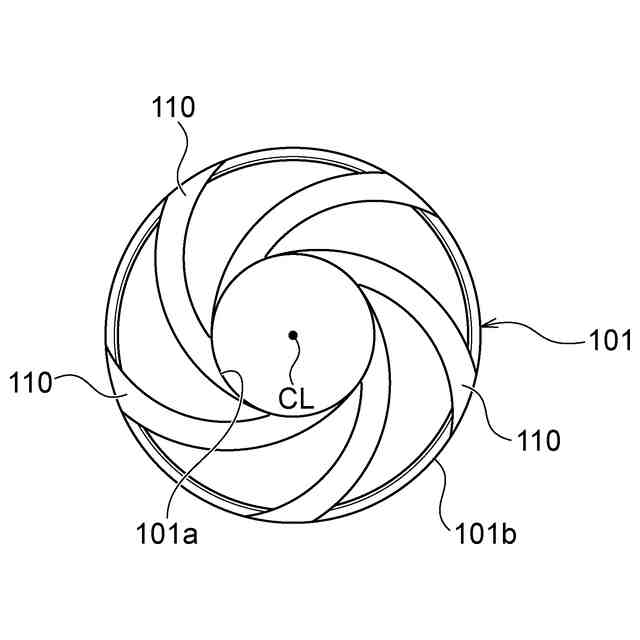

一態様では、永久磁石を収容する羽根車と、前記羽根車を収容するポンプケーシングと、モータ固定子を収容するモータケーシングと、を備えるモータポンプが提供される。前記羽根車は、前記永久磁石を収容する磁石収容部と、前記磁石収容部の開口端を閉じる側板と、前記側板に接続された主板と、を備えている。
【０００７】
一態様では、前記側板は、前記磁石収容部に超音波溶着される側板側溶着部を有しており、前記主板は、前記側板に超音波溶着される主板側溶着部を有している。
【０００８】
一態様では、永久磁石を収容する羽根車と、前記羽根車を収容するポンプケーシングと、モータ固定子を収容するモータケーシングと、前記羽根車を回転自在に支持する軸受と、を備えており、前記軸受は、前記羽根車に固定された回転側軸受体の側面に対向して配置された傾斜面を有する固定側軸受体を備えている、モータポンプが提供される。
【０００９】
一態様では、前記傾斜面は、前記羽根車のスラスト荷重を支持するスラスト面であり、前記回転側軸受体の側面に向かって、窄むテーパー形状を有している。
【００１０】

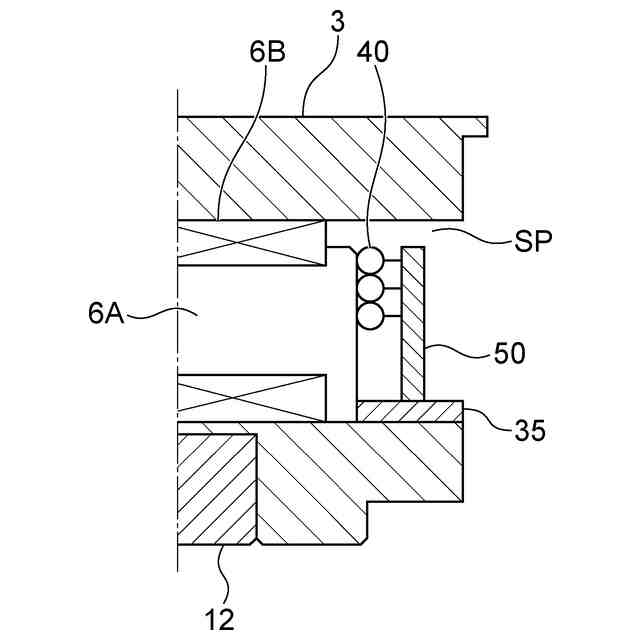

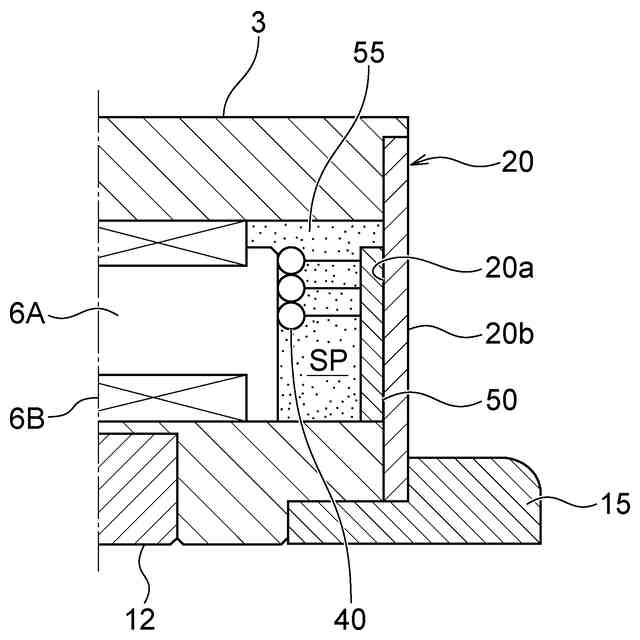

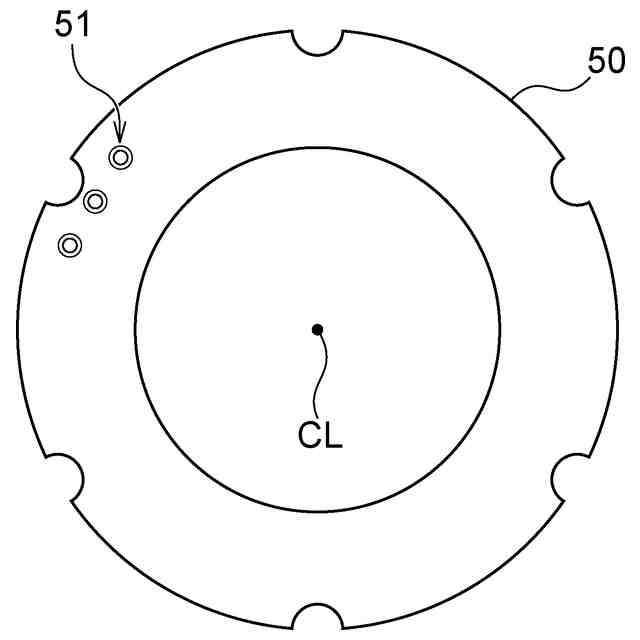

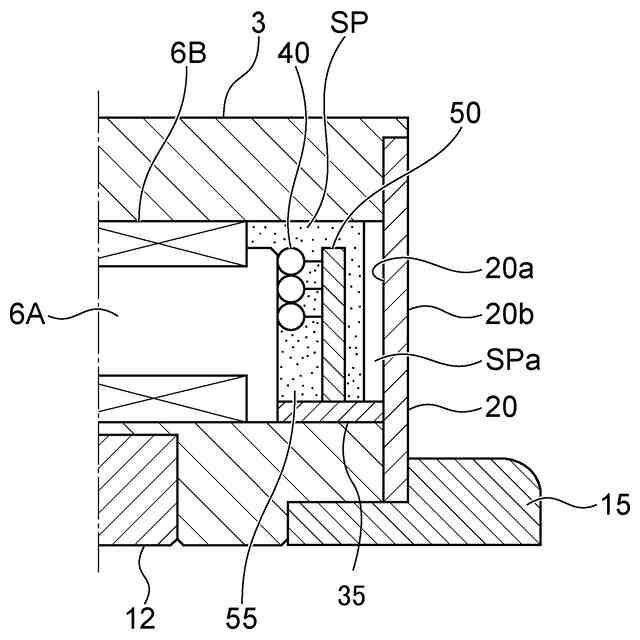

一態様では、永久磁石を収容する羽根車と、前記羽根車を収容するポンプケーシングと、複数の固定子コイルを有するモータ固定子と、前記モータ固定子を収容するモータケーシングと、前記モータケーシング内に形成された収容空間を閉じる放熱部材と、前記複数の固定子コイルに接続され、かつ前記収容空間に配置された基板と、を備えている、モータポンプが提供される。
（【００１１】以降は省略されています）
