公開番号2025138308
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037323
出願日2024-03-11
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 21/16 20060101AFI20250917BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】従来の技術をさらに発展させること。
【解決手段】画像形成装置が(i)第1方向について、開口が備えられた第1端部と、第1端部の反対の第2端部とを有する装置本体であって、鉛直方向および第1方向に直交する第2方向における一端に配置された第1側壁を有する装置本体と、(ii)第2方向に交差する方向に移動可能な引き出しユニットであって、開口を通じて、内側位置と、外側位置とに移動可能な引き出しユニットと、(iii)第1方向について、第2端部よりも第1端部の方に近いように配置された定着装置と、(iv)定着装置に電力を供給するように構成された電源基板と、(v)電源基板と電気的に接続されたインレットであって、第1方向について、第1端部よりも第2端部の方に近いように配置されたインレットと、を有する。

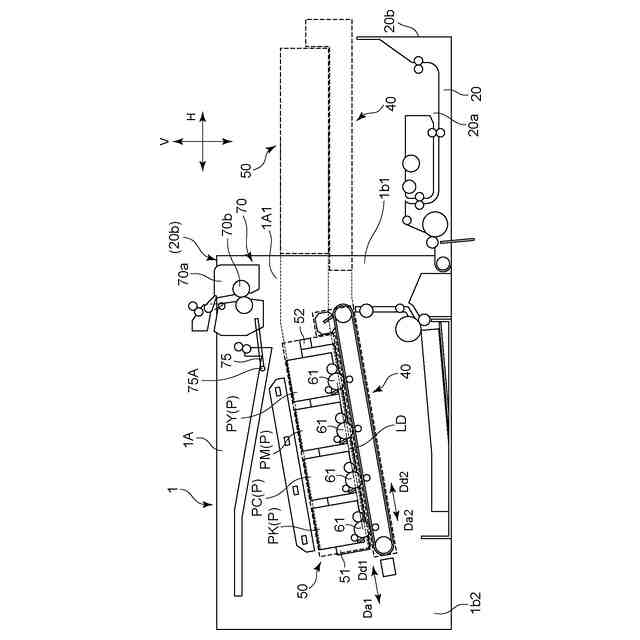

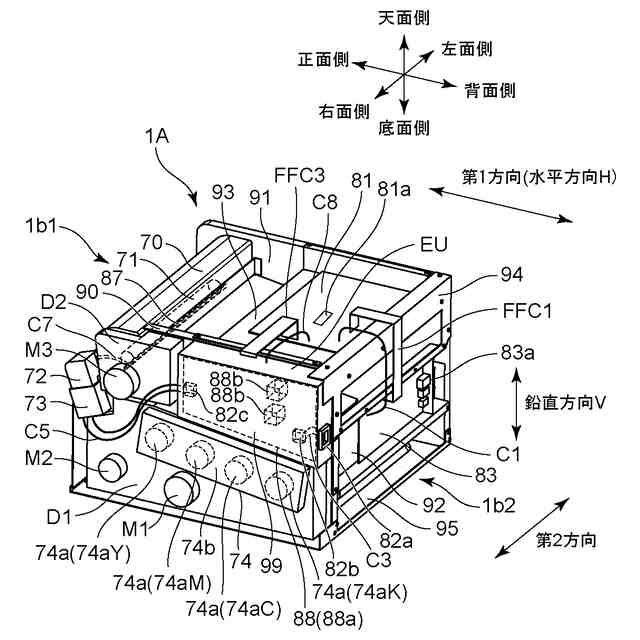

【選択図】図12
特許請求の範囲【請求項１】
記録材に画像を形成する画像形成装置であって、
鉛直方向に直交する第１方向について、開口が備えられた第１端部と、前記第１端部の反対の第２端部とを有する装置本体であって、前記鉛直方向および前記第１方向に直交する第２方向における一端に配置された第１側壁を有する装置本体と、
前記第１側壁に対し、前記第２方向に交差する方向に移動可能な引き出しユニットであって、前記開口を通じて、前記装置本体の内側の内側位置と、前記装置本体の外側の外側位置とに移動可能な引き出しユニットと、
前記記録材を加熱するように構成された定着装置であって、前記第１方向について、前記第２端部よりも前記第１端部の方に近いように配置された定着装置と、
前記定着装置に電力を供給するように構成された電源基板と、
前記電源基板と電気的に接続されたインレットであって、前記第１方向について、前記第１端部よりも前記第２端部の方に近いように配置されたインレットと、
を有し、
前記第１方向について、前記電源基板の少なくとも一部の方が、前記定着装置よりも前記第２端部に近く、かつ前記インレットよりも第１端部に近いように配置されている、
ことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記電源基板は前記第１側壁に備えられていることを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記電源基板と前記定着装置とを電気的に接続するように構成された接続部材をさらに有し、
前記電源基板は、前記接続部材が接続されるコネクタを有し、
前記第１方向について、前記コネクタの方が、前記インレットよりも前記定着装置に近いことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記電源基板は前記インレットを通じて供給された交流電圧を、直流電圧に変換する機能を有することを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記直流電圧を受けて駆動する駆動源をさらに有し、
前記引き出しユニットは前記駆動源から駆動力を受けて回転する回転体を含む、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記インレットは、前記第１端部から前記第２端部に向かう方向に向けて、開口していることを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記装置本体は、前記第２方向について、前記第１側壁と反対の第２側壁を有し、
前記定着装置は、前記電源基板から電力の供給を受ける受けコネクタを有し、
前記第２方向について、前記受けコネクタは前記第２側壁よりも前記第１側壁の方に近い位置にあることを特徴とする請求項１に記載の画像形成装置。
【請求項８】
前記電源基板と電気的に接続される供給コネクタを有し、前記供給コネクタは、前記受けコネクタと接続可能に構成され、
前記第１方向について、前記供給コネクタは、前記第２端部よりも前記第１端部の方に近いことを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記電源基板は、前記第１方向について第１電源端と、前記第１電源端と反対の第２電源端とを有し、
前記第１方向について、前記第１電源端は前記第２端部よりも前記第１端部の方に近く、前記第２電源端は前記第１端部よりも前記第２端部の方に近い、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記開口を塞ぐ閉じ位置と、前記開口が露出される開き位置とを移動可能な開閉部材を含み、
前記第２方向について、前記開閉部材が配置される領域と、前記インレットが配置される領域とは、重なっている
ことを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
プリンタ、複写機、複合機等の画像形成装置には、装置本体の内部と外部の間を移動するトレイにカートリッジを取り外し可能に装着するものがある。
【０００３】
特許文献１には、カートリッジが取り外し可能に装着されたトレイと、定着装置とを備えた画像形成装置が開示される。トレイは複数の開口を通じて画像形成装置の装置本体の外に移動可能である。
【０００４】
また、特許文献２には、カートリッジが取り外し可能に装着されたトレイと、転写ユニットと、定着装置とを備えた画像形成装置が開示される。特許文献２において、トレイと転写ユニットは、画像形成装置の内側から外側に移動可能である。具体的には、定着装置は画像形成装置の装置本体の一端側に配置され、転写ユニットが装置本体の外側に移動する際、転写ユニットは装置本体の他端側から一端側に向かう方向に移動する。一方、トレイが装置本体の外側に移動する際、トレイは装置本体の一端側から他端側に向かう方向に移動する。
【０００５】
特許文献３には、カートリッジが取り外し可能に装着されたトレイと、電源部を備えた画像形成装置が開示される。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－２４４０１８号公報
特開２０１５－２０６８９７号公報
特開２０１６－２０９３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、従来の技術をさらに発展させたものである。より具体的には、本発明の目的の一つは、画像形成装置１において、電気部品を省スペースで配置することである。
【課題を解決するための手段】
【０００８】
本出願にかかる発明は、以下のようなものである。
【０００９】
記録材に画像を形成する画像形成装置であって、
鉛直方向に直交する第１方向について、開口が備えられた第１端部と、前記第１端部の反対の第２端部とを有する装置本体であって、前記鉛直方向および前記第１方向に直交する第２方向における一端に配置された第１側壁を有する装置本体と、
前記第１側壁に対し、前記第２方向に交差する方向に移動可能な引き出しユニットであって、前記開口を通じて、前記装置本体の内側の内側位置と、前記装置本体の外側の外側位置とに移動可能な引き出しユニットと、
前記記録材を加熱するように構成された定着装置であって、前記第１方向について、前記第２端部よりも前記第１端部の方に近いように配置された定着装置と、
前記定着装置に電力を供給するように構成された電源基板と、
前記電源基板と電気的に接続されたインレットであって、前記第１方向について、前記第１端部よりも前記第２端部の方に近いように配置されたインレットと、
を有し、
前記第１方向について、前記電源基板の少なくとも一部の方が、前記定着装置よりも前記第２端部に近く、かつ前記インレットよりも第１端部に近いように配置されている、
ことを特徴とする画像形成装置。
【発明の効果】
【００１０】
本発明によれば、従来の技術をさらに発展させることができる。

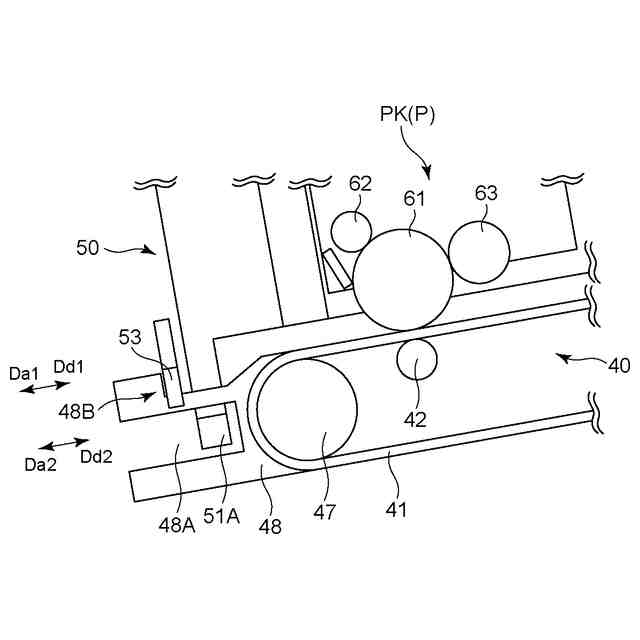

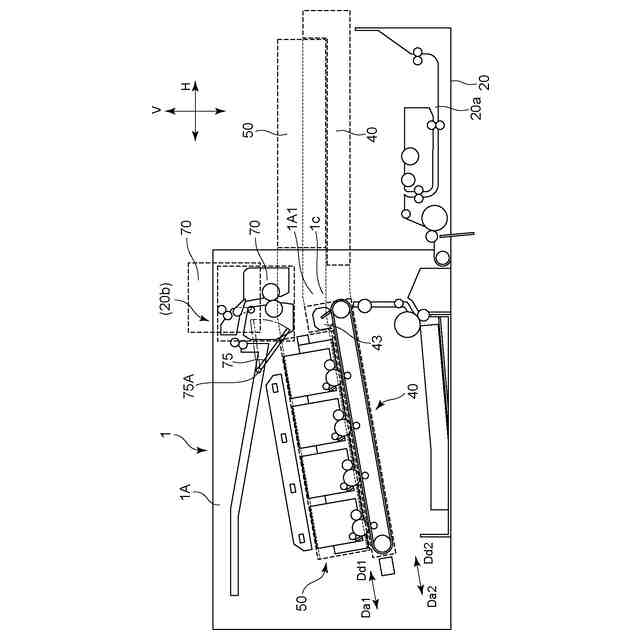

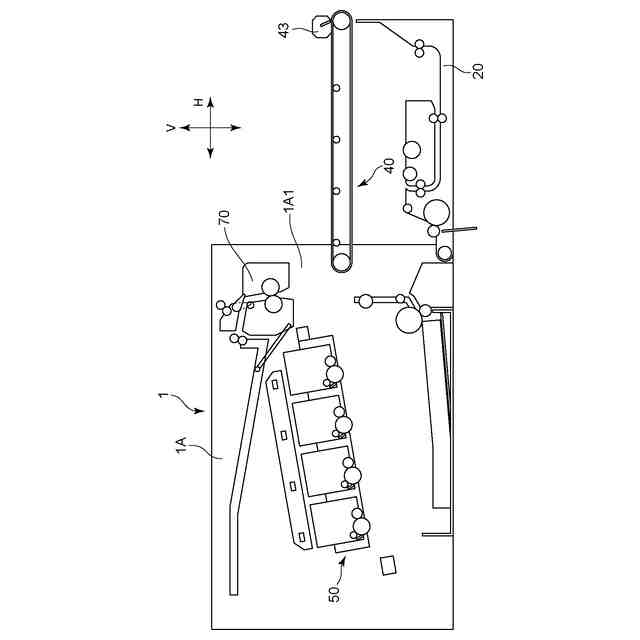

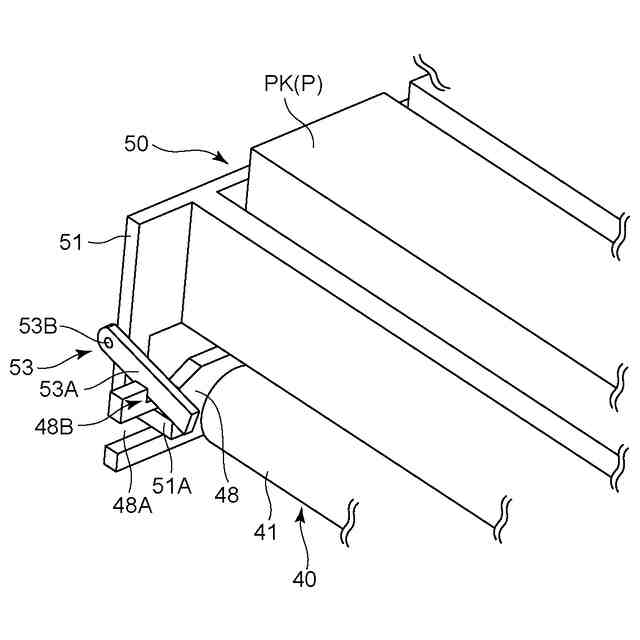

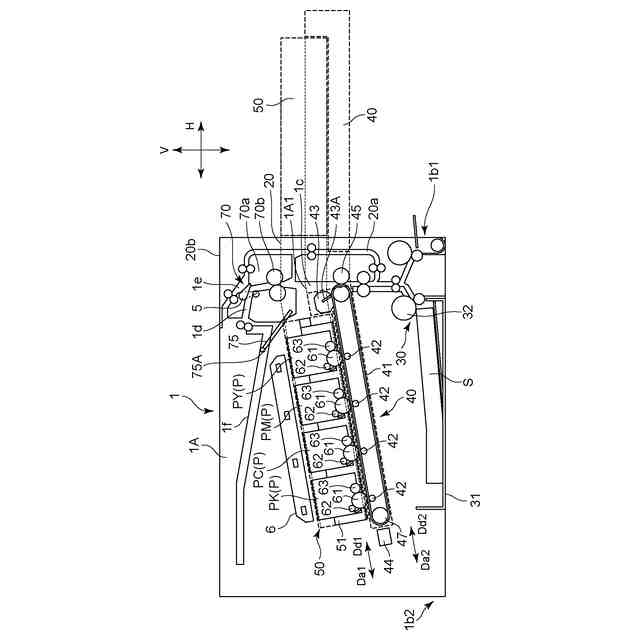

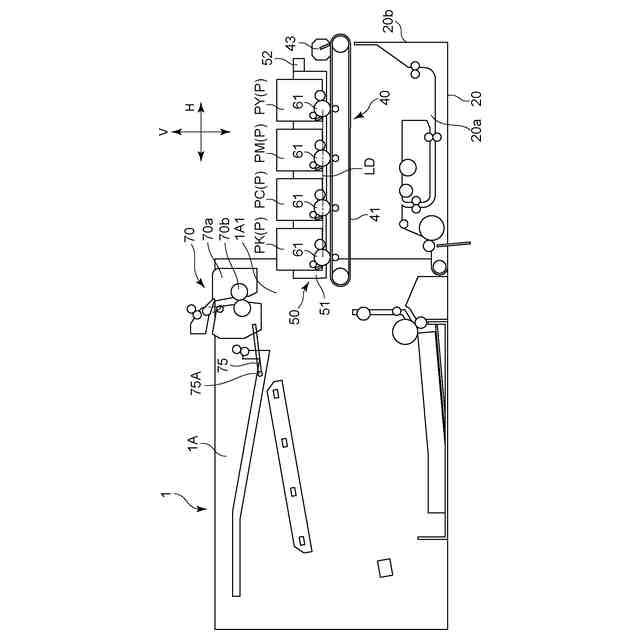

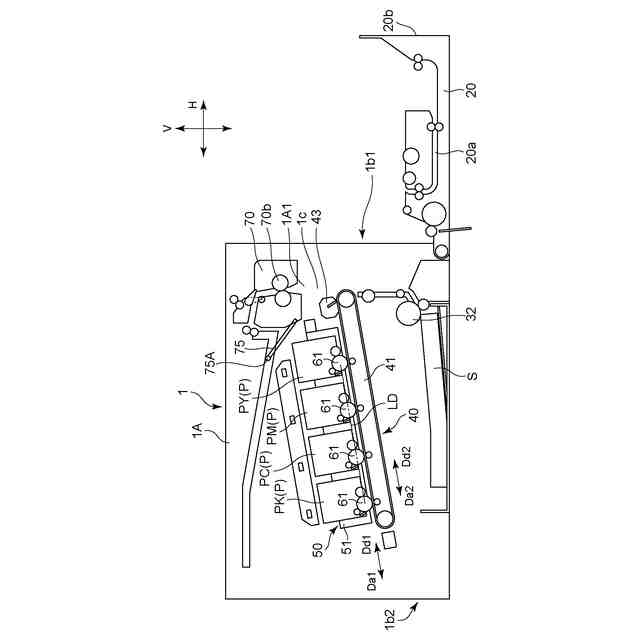

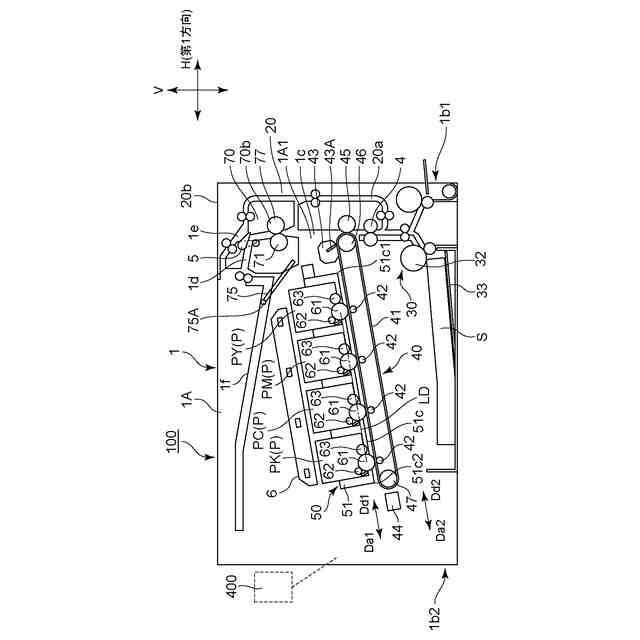

【図面の簡単な説明】
（【００１１】以降は省略されています）
