公開番号2025139434
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038363
出願日2024-03-12
発明の名称取付補助具、伸縮装置及び伸縮装置の設置方法
出願人ニッタ株式会社
代理人弁理士法人ドライト国際特許事務所
主分類E01C 11/02 20060101AFI20250918BHJP(道路,鉄道または橋りょうの建設)
要約【課題】伸縮装置の設置方向にかかわらず、取付補助具の固定方向と橋桁の伸縮方向とが一致していなくても、伸縮装置の端部でずれることなく継手の相対位置関係を調整できる取付補助具、伸縮装置及び伸縮装置の設置方法を提供する。
【解決手段】取付補助具20は、第1継手11及び第1継手11に対向する第2継手12を備える伸縮装置10に用いられる。取付補助具20は、第1継手11に固定される第1本体21と、第2継手12に固定される第2本体22と、第1継手11と第2継手12とを、垂直方向Zへの移動を規制して高さを維持し、伸縮装置10の長手方向X及び第1継手11から第2継手12に向く伸縮装置10の長手方向Xに対する直角方向Yに対して相対移動自在に連結する調整連結部23と、を備える。

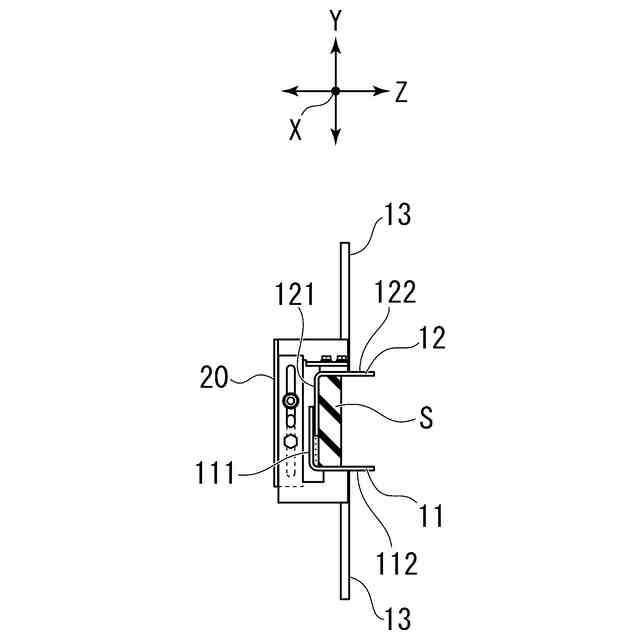

【選択図】図6

特許請求の範囲【請求項１】
第１継手及び前記第１継手に対向する第２継手を備える伸縮装置に用いられる取付補助具であって、
前記第１継手に固定される第１本体と、
前記第２継手に固定される第２本体と、
前記第１継手と前記第２継手とを、垂直方向への移動を規制して高さを維持し、前記伸縮装置の長手方向及び前記第１継手から前記第２継手に向く前記長手方向に対する直角方向に対して相対移動自在に連結する調整連結部と、を備える
取付補助具。
続きを表示（約 820 文字）【請求項２】
前記調整連結部は、前記第１本体と前記第２本体との相対移動を一方向に規制するとともに相互の固定位置を調整自在に連結する第１ガイド機構を有する
請求項１に記載の取付補助具。
【請求項３】
前記調整連結部は、前記第２本体と前記第２継手とを、前記長手方向に相対移動可能にするとともに相互の固定位置を調整自在に連結する第２ガイド機構を有する
請求項１に記載の取付補助具。
【請求項４】
前記調整連結部は、前記第２本体に設けられて前記長手方向に延びる長孔と、前記長孔に通された状態で前記第２継手に取り付けられるボルトと、を有する
請求項３に記載の取付補助具。
【請求項５】
前記調整連結部は、前記第１本体と前記第２本体とを垂直軸を中心として回動可能に連結するヒンジを有する
請求項１に記載の取付補助具。
【請求項６】
前記調整連結部は、３つ以上の前記ヒンジを有する
請求項５に記載の取付補助具。
【請求項７】
請求項１から請求項６のいずれか１項に記載の取付補助具が取り付けられている
伸縮装置。
【請求項８】
前記長手方向の端部は、橋軸方向に沿っている
請求項７に記載の伸縮装置。
【請求項９】
請求項１から請求項６のいずれか１項に記載の取付補助具を用いて、前記第１継手に前記第１本体を固定する工程と、
前記第２継手に前記第２本体を固定する工程と、
前記第１本体と前記第２本体とを、前記調整連結部で連結する工程と、
前記第１継手及び前記第２継手を、高さを維持したまま前記直角方向に相対移動させる工程と、
前記第１継手及び前記第２継手を、高さを維持したまま前記長手方向に相対移動させる工程と、を含む
伸縮装置の設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、取付補助具、伸縮装置及び伸縮装置の設置方法に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
橋梁、高架道路（歩道含む）等では、環境の温度変化に起因する橋桁の膨張や収縮が生ずるため、橋桁間又は橋桁と橋台間に遊間が設けられている。伸縮装置はその遊間を跨ぐ様に設けられ、温度変化による橋桁の伸縮や車両の通過による橋桁のたわみ等に伴う遊間の距離の変動を吸収すると共に、平坦性を保ち車両、人等が円滑に通行できるようにしている。
【０００３】
このような伸縮装置として、一対の継手と、継手間に設けられたシール層とを備えた技術が開示されている（例えば、特許文献１）。継手は、橋桁に露出する表面部と、その表面部と一体に形成された腹板部とを橋桁端部に有する。
【０００４】
伸縮装置は、遊間の状況に合わせて一対の継手間の距離及び高さがずれることがないように、橋桁端部に取り付ける必要がある。伸縮装置は、予め工場で、一対の継手間の距離が、例えば、標準設計的な幅（施工現場の平均的な気温から橋梁の伸縮量を考慮して求められる幅）になるように、かつ一対の継手の相対位置関係のずれがないように固定されるが、遊間は気温に応じて変化するため、施工現場の気温が予定と異なる場合など必要に応じて施工現場で一対の継手間の距離の再調整を行う必要がある。継手間の再調整を行うため、一対の継手に仮固定される一対のガイド部材と、上記ガイド部材を継手の表面部が互いに面一になるように、かつ伸縮装置を橋桁の伸縮方向に相対移動するように連結し、継手の相対移動方向を規制する連結手段とを備えた取付補助具が開示されている（例えば、特許文献２）。取付補助具は、継手を橋桁端部に設置後、取り外される。一対の表面部の相対位置関係が上下又は左右等にずれることがなくなり、継手部間の隙間を容易にかつ精度良く調節できる。
【先行技術文献】
【特許文献】
【０００５】
特開２００４－１００１５０号公報
特開２００６－０５２６１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、この取付補助具を用いて継手間の再調整を行うには、取付補助具は伸縮装置を構成する継手の相対移動方向を規制するため、取付補助具の固定方向（継手の相対移動方向を規制する方向）を、伸縮装置の伸縮方向（橋桁の伸縮方向）と精度よく合わせる必要がある。精度よく合わせていないと、継手間の再調整を行った際、伸縮装置の長手方向端部で継手間にずれが生じる。伸縮装置端部において継手間にずれがあると、橋桁の伸縮などで遊間に変動があった場合、伸縮装置の端部が地覆部などと干渉する恐れがあり、伸縮装置の動きを阻害するだけでなく、破損させてしまう可能性がある。例えば、斜角の角度が９０度ではない斜橋の橋桁の遊間に伸縮装置を設置する場合、伸縮装置の設置方向（伸縮装置の長手方向）は、橋桁の伸縮方向に対して直角（９０度）ではなく斜めになるため、取付補助具も伸縮装置の長手方向（伸縮装置の設置方向）に対して直角（９０度）ではなく斜めに固定する必要がある。斜角の角度は橋梁によって様々であり、その角度によって伸縮装置の設置方向（橋桁の伸縮方向に対する角度）が変わるため、橋桁の伸縮方向となる伸縮装置の伸縮方向も斜角の角度によって変わる。よって、取付補助具の固定方向も斜角の角度に応じてその都度変える必要がある。つまり、取付補助具の固定作業は、伸縮装置の長手方向（伸縮装置の設置方向）に対して斜めに取付ける必要があり、伸縮装置の伸縮方向と精度よく合わせるのは難しく、伸縮装置の設置方向によって都度固定方向（その角度）が変わる（一定でない）ため、その作業は非常に煩雑となり、労力がかかる。また、施工時において現場（伸縮装置を施工する場所）の状況によって、取付補助具の固定方向と橋桁の伸縮方向とが一致しないことがあり、その場合、取付補助具の固定方向が規制されているため、取付補助具の固定方向と現況における橋桁の伸縮方向とのずれを修正することは困難である。
【０００７】
本発明は、伸縮装置の設置方向にかかわらず、取付補助具の固定方向と橋桁の伸縮方向とが一致していなくても、伸縮装置の端部でずれることなく継手の相対位置関係を調整できる取付補助具、伸縮装置及び伸縮装置の設置方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様に係る取付補助具は、第１継手及び前記第１継手に対向する第２継手を備える伸縮装置に用いられる取付補助具であって、前記第１継手に固定される第１本体と、前記第２継手に固定される第２本体と、前記第１継手と前記第２継手とを、垂直方向への移動を規制して高さを維持し、前記伸縮装置の長手方向及び前記第１継手から前記第２継手に向く前記長手方向に対する直角方向に対して相対移動自在に連結する調整連結部と、を備える。
【０００９】
本発明の一態様に係る伸縮装置は、前記取付補助具が設けられている。
【００１０】
本発明の一態様に係る伸縮装置の設置方法は、前記取付補助具を用いて、前記第１継手に前記第１本体を固定する工程と、前記第２継手に前記第２本体を固定する工程と、前記第１本体と前記第２本体とを、前記調整連結部で連結する工程と、前記第１継手及び前記第２継手を、高さを維持したまま前記直角方向に相対移動させる工程と、前記第１継手及び前記第２継手を、高さを維持したまま前記長手方向に相対移動させる工程と、を含む。
【発明の効果】
（【００１１】以降は省略されています）
