公開番号2025127280
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023924
出願日2024-02-20
発明の名称床版設置高さ調整機構及び床版取替工法
出願人オリエンタル白石株式会社
代理人個人,個人
主分類E01D 22/00 20060101AFI20250825BHJP(道路,鉄道または橋りょうの建設)
要約【課題】PC合成桁のプレキャスト床版への取替方法に適用して、骨材が露出する凹凸の大きな面における高さ調整が可能な床版設置高さ調整機構及び床版取替工法を提供する。

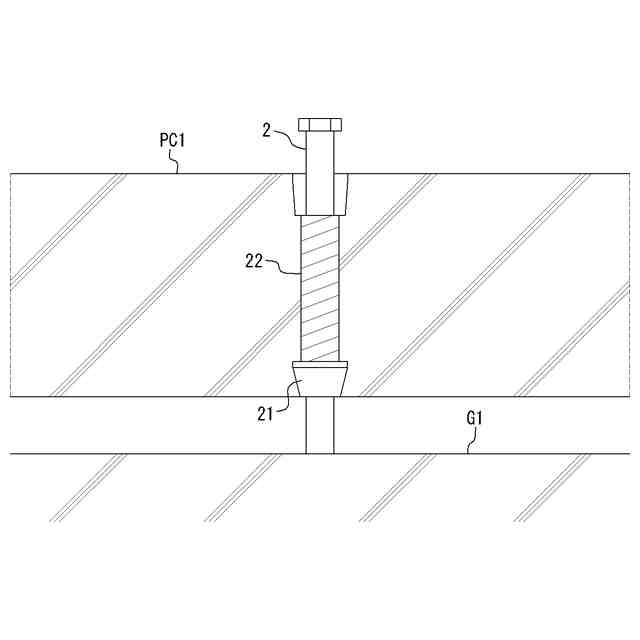

【解決手段】プレキャスト床版PC1の架設時に設置高さを調整する床版設置高さ調整機構1において、プレキャスト床版PC1に埋設された雌ねじ治具(高さ調整金具21)と螺合してプレキャスト床版PC1の下面から突没自在な複数の高さ調整ボルト2と、複数の高さ調整ボルト2の下端と接触する位置に設けられた複数の台座3を備える。

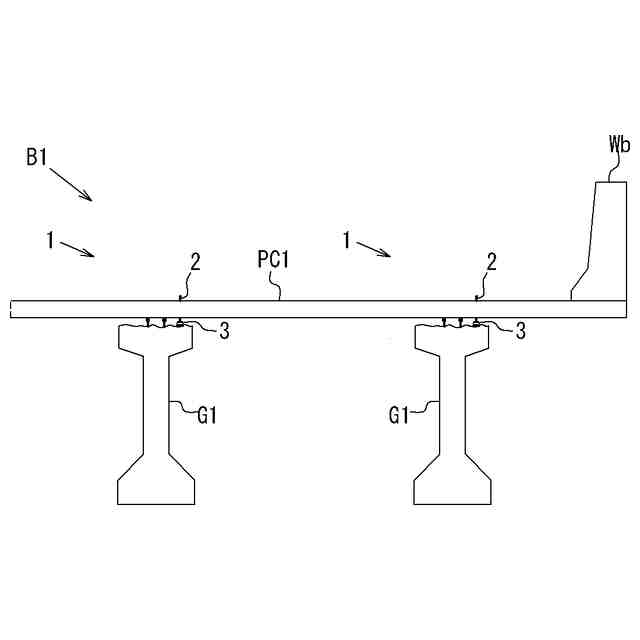

【選択図】図1
特許請求の範囲【請求項１】
プレキャスト床版の架設時に設置高さを調整する床版設置高さ調整機構であって、
前記プレキャスト床版に埋設された雌ねじ治具と螺合して前記プレキャスト床版の下面から突没自在な複数の高さ調整ボルトと、前記複数の高さ調整ボルトの下端と接触する位置に設けられた複数の台座と、を備えること
を特徴とする床版設置高さ調整機構。
続きを表示（約 490 文字）【請求項２】

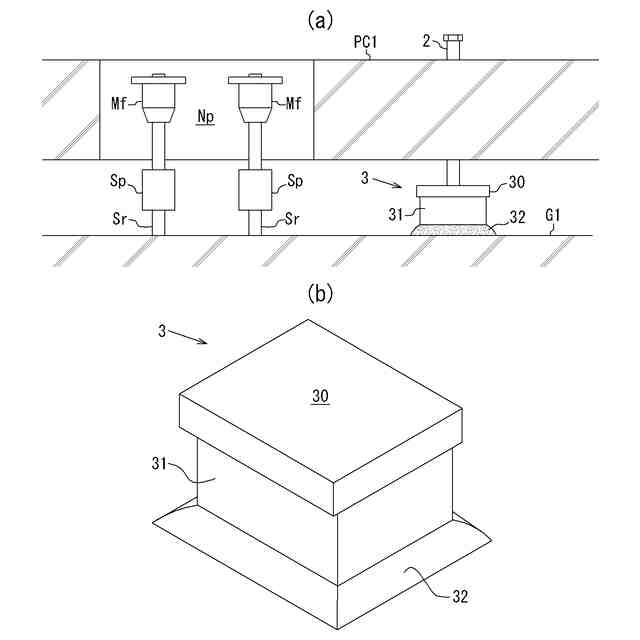

前記台座は、鋼板又は鉄板からなる鉄板部と、一定のスペースを確保するためのブロック状のブロック部とからなること
を特徴とする請求項１に記載の床版設置高さ調整機構。
【請求項３】

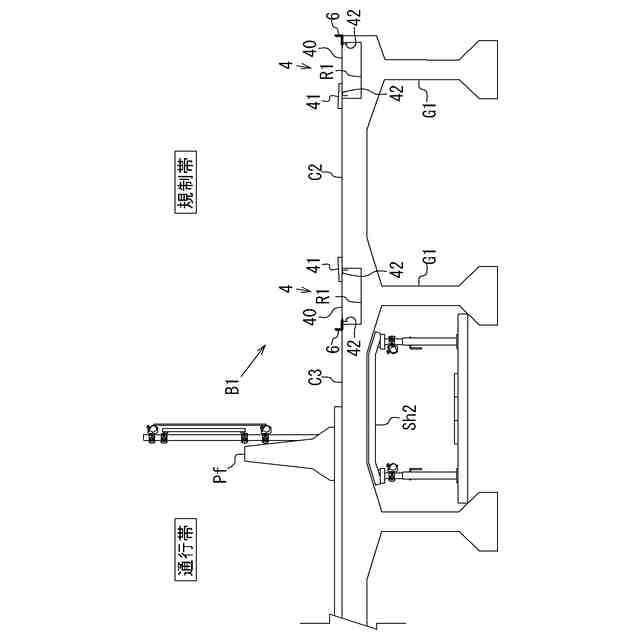

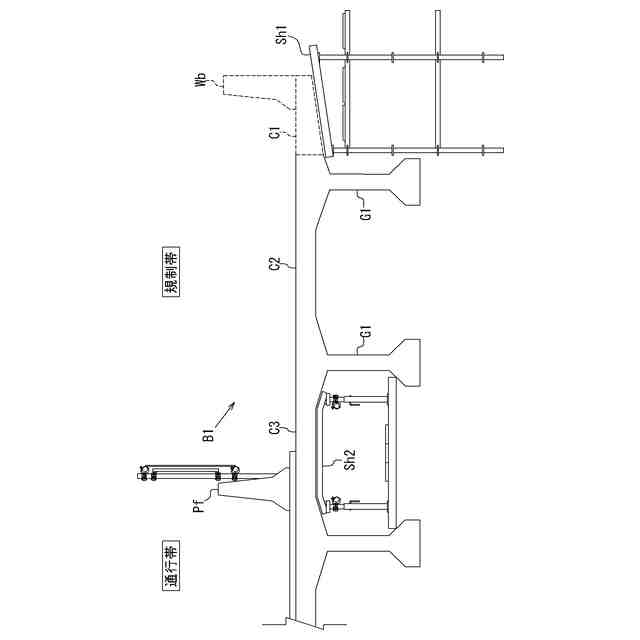

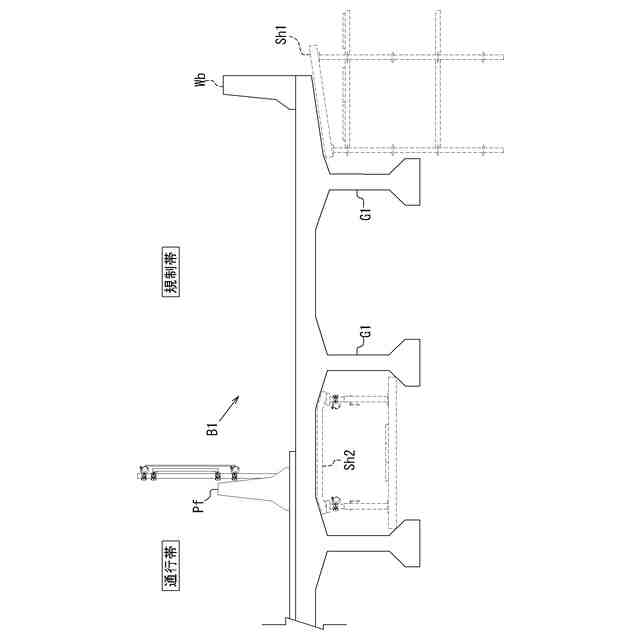

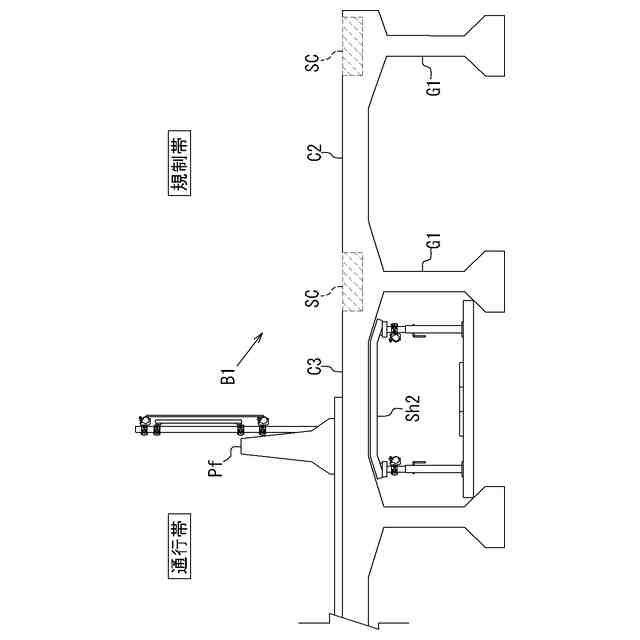

合成桁からなる橋梁の劣化したコンクリート床版部分を新たなプレキャスト床版に取り替える床版取替工法であって、
合成桁である橋桁の合成部分のコンクリートをウォータージェットで斫り取って除去する接合部コンクリート除去工程と、
前記接合部コンクリート除去工程でコンクリートを除去した前記橋桁の上に前記プレキャスト床版を架設するプレキャスト床版架設工程と、を備え、
前記プレキャスト床版架設工程では、前記請求項１又は２に記載の床版設置高さ調整機構を用いて、前記接合部コンクリート除去工程でウォータージェットによりコンクリートを除去した前記橋桁の上に設置された前記複数の台座の上に前記高さ調整ボルトが位置するように前記プレキャスト床版を架設して前記高さ調整ボルトで前記プレキャスト床版の設置高さを調整すること
を特徴とする床版取替工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＣ合成桁の床版取替工事において新たに設置するプレキャスト床版の設置高さを調整する床版設置高さ調整機構及びそれを用いた床版取替工法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
これまでの床版更新工事（床版取替工事）では、既設床版をＷＪ（ウォータージェット）、カッター装置、又はワイヤソーなどの切断装置により切断・撤去した後、場所打ち（現場打設）でコンクリート床版のコンクリートが打設されて打ち替えられていた。しかし、場所打ちでコンクリートを打設してコンクリート床版を施工する場合、交通規制のかかる現地での施工期間が長くなってしまうため、現地施工期間の短縮が課題となっていた。
【０００３】

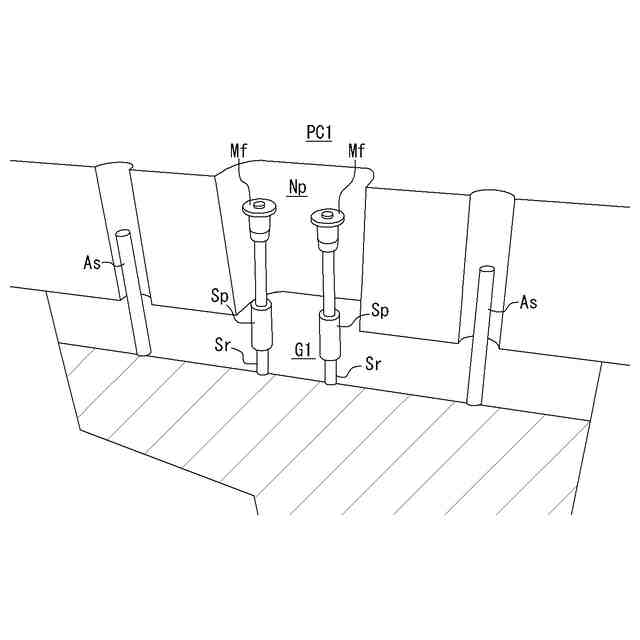

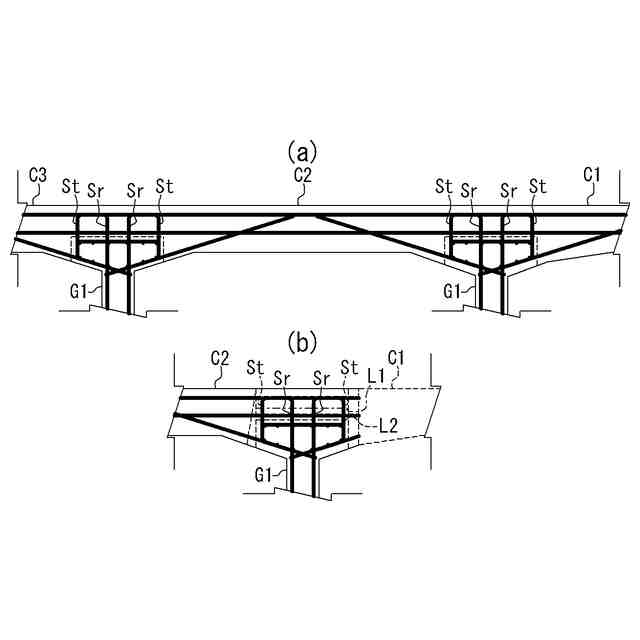

このような問題を解決するべく、本願出願人は、既設の主桁スターラップを切断の上、その先端に定着鋼管を圧着させることでスターラップの機能を保持させ、ＰＣ床版切欠き部には鋼管圧着によりスターラップを延伸して、主桁ウェブの首振りに対しても必要な耐荷性能を保持する床版取替工法を開発した。
【０００４】
特許文献１には、コンクリート橋のＲＣ床版と接合する主桁の上部を斫り取ってスターラップなどの引張抵抗材の上部を露出させ、露出させた当該引張抵抗材を途中で切断して機械式定着手段で有効に定着して前記主桁の有効成を減じた上、有効成を減じた主桁の上にプレキャスト床版を載置するコンクリート橋のプレキャスト床版への取替方法が開示されている（特許文献１の特許請求の範囲の請求項１、明細書の段落［００２５］～［００４４］、図面の図３～図９等参照）。
【０００５】
また、特許文献２には、コンクリート橋のＲＣ床版と接合する主桁の上部を斫り取ってスターラップなどの引張抵抗材の上部を露出させ、露出させた当該引張抵抗材を途中で切断して機械式定着手段で有効に定着した上、前記機械式定着手段にずれ止め手段を接続し、箱抜き孔を有するプレキャスト床版を前記主桁の上に載置して、前記ずれ止め手段を前記箱抜き孔に収容して充填材を充填させて硬化させ、前記プレキャスト床版と前記主桁とを一体化するコンクリート橋のプレキャスト床版への取替方法が開示されている（特許文献２の特許請求の範囲の請求項１、明細書の段落［００３２］～［００６９］、図面の図３～図９等参照）。
【０００６】
このような特許文献１及び２のコンクリート橋のプレキャスト床版への取替方法では、主桁上の劣化した床版をウォータージェットで撤去した後に、その主桁間に新たなプレキャスト床版を架設して床版を取り替える。プレキャスト床版を架設する際は、通常「高さ調整ボルト」を使用して床版の高さ調整を行って所定の位置に所定の高さになるように設置している。しかし、ウォータージェットで斫り取った主桁の天端のコンクリートは、骨材や鉄筋が露出した凹凸面となっているため、この凹凸面上にプレキャスト床版を架設し、高さ調整ボルトで床版の高さ調整を行うと、コンクリートの凹凸の影響を受けてしまう。つまり、調節時に高さ調整ボルトを回転させることで当接するコンクリートが崩れて床版の位置がずれてしまい、床版の平面位置の調整が困難となるという問題が発生する。
【０００７】
一方、特許文献３には、高さ調整ボルト４０を適宜正逆方向に回すことによって、鋼床版３０を昇降させて高さを調整し、鋼床版３０の舗装部３４の上面と、鉄筋コンクリート床版１４の舗装部１５の上面とがほぼ面一となるように、鋼床版３０の高さを調整することが開示されている（特許文献３の明細書の段落［００６１］、図面の図１４等参照）。
【０００８】
また、特許文献４には、任意方向に首振り自在なユニバーサル機構３３を備えた高さ調整ボルト３０を用いて、プレキャストコンクリート床版１０の設置高さを調整し、プレキャストコンクリート床版１０に反りや不陸が存在する場合や、プレキャストコンクリート床版１０が据え付けられる床版支持部材４０の上面４０ａに勾配や不陸が存在する場合であっても、プレキャストコンクリート床版１０の高さ調整を常に安定した状態で迅速かつ正確に行うことができることが開示されている（特許文献４の明細書の段落［００３５］～［００３８］、図面の図３～図５，図９，図１２，図１３等参照）。
【０００９】
しかし、特許文献３に記載の高さ調整ボルト４０及び特許文献４に記載のユニバーサル機構３３を備えた高さ調整ボルト３０は、いずれもウォータージェットで斫り取った骨材が露出する凹凸の大きな面における高さ調整まで想定されておらず、そのようなに凹凸の大きな面において調整時に高さ調整ボルトが当接するコンクリートが崩れて位置ずれを起こすという前記問題を解決することができない。
【先行技術文献】
【特許文献】
【００１０】
特許第６８４５４５６号公報
特許第６８４５４５７号公報
特許第６７５７８３４号公報
特開２００７－９２４３８号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
