公開番号2025140059
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039220
出願日2024-03-13
発明の名称ヒータ装置
出願人日本発條株式会社,株式会社SUBARU
代理人弁理士法人太陽国際特許事務所
主分類H05B 3/00 20060101AFI20250919BHJP(他に分類されない電気技術)
要約【課題】ユーザの快適性を向上させる。

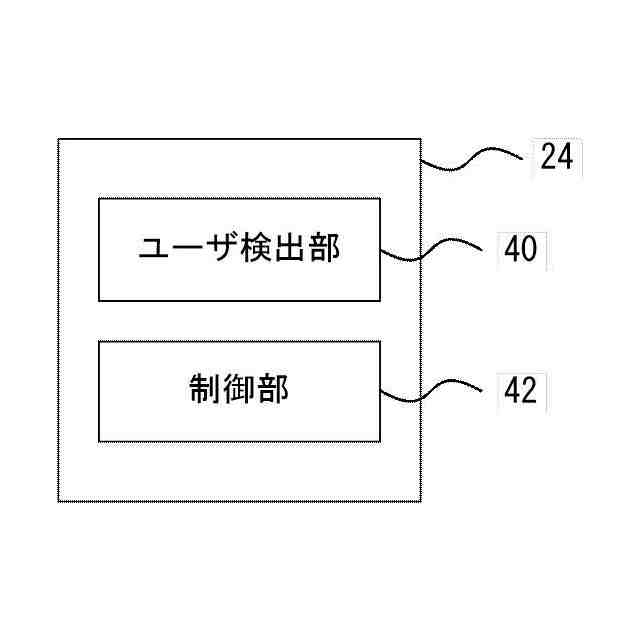

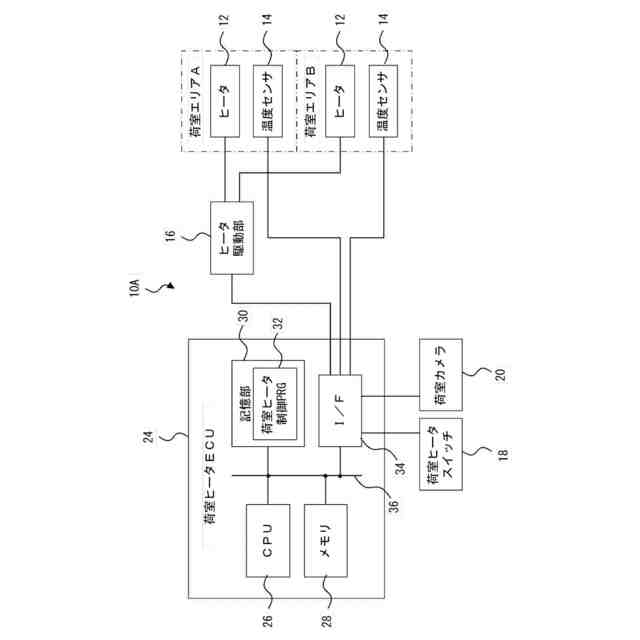

【解決手段】荷室ヒータ装置10Aは、車両の荷室の被加熱面を成す複数のエリアにヒータ12が各々設けられ、各エリアに温度センサ14が各々設けられ、荷室カメラ20およびユーザ検出部40は、各エリアにおけるユーザの有無を検出する。制御部42は、ヒータ12の制御を開始するにあたり、ユーザUが存在しているエリアを第1エリアとして記憶し、第1エリアの温度が第1温度になるように第1エリアのヒータ12を制御することを開始した後に、第1エリアから第1エリアと隣り合う第2エリアへユーザUが移動した場合に、第1の制御(昇温エリア固定制御)として、第1エリアのヒータ12をオフし、かつ第2エリアのヒータ12をオフする制御を行う。
【選択図】図1
特許請求の範囲【請求項１】
被加熱面を成す複数のエリアに各々設けられた複数のヒータと、
前記複数のエリアの各々の温度を検出可能な温度検出部と、
前記複数のエリアの各々におけるユーザの有無を検出する第１検出部と、
前記ヒータの制御を開始するにあたり、ユーザが存在しているエリアを第１エリアとして記憶し、前記第１エリアの温度が第１温度になるように前記第１エリアのヒータを制御することを開始した後に、前記第１エリアから前記第１エリアと隣り合う第２エリアへユーザが移動した場合に、第１の制御として、前記第１エリアのヒータをオフするか、または、前記第１エリアの温度が前記第１温度よりも低い第２温度になるように前記第１エリアのヒータを制御し、かつ前記第２エリアのヒータをオフする制御を行う制御部と、
を含むヒータ装置。
続きを表示（約 730 文字）【請求項２】
ユーザの体温を検出する第２検出部をさらに含み、
前記制御部は、ユーザが存在しているエリアを第１エリアとして記憶し、前記第１エリアの温度が第１温度になるように前記第１エリアのヒータを制御することを開始した後に、前記第１エリアから前記第２エリアへユーザが移動し、かつユーザの前記体温が所定値以上の場合に、前記第１の制御を行う請求項１記載のヒータ装置。
【請求項３】
前記制御部は、前記第１の制御を行っている間に、ユーザが前記第２エリアに存在している状態が第１の所定時間以上継続し、かつユーザの体温が所定値未満の状態が第２の所定時間以上継続した場合に、第２の制御として、前記第１エリアのヒータをオフし、かつ前記第２エリアのヒータをオンする制御を行う請求項２記載のヒータ装置。
【請求項４】
前記制御部は、ユーザが存在しているエリアを第１エリアとして記憶し、前記第１エリアの温度が第１温度になるように前記第１エリアのヒータを制御することを開始した後に、前記第１エリアから前記第２エリアへユーザが移動し、かつユーザの体温が所定値未満の場合に、第２の制御として、前記第１エリアのヒータをオフし、かつ前記第２エリアのヒータをオンする制御を行う請求項２記載のヒータ装置。
【請求項５】
前記制御部は、前記第２エリアから前記第１エリアへユーザが移動した場合に、前記第１エリアの温度が前記第１温度になるように前記第１エリアのヒータを制御し、かつ前記第２エリアのヒータをオフする請求項１記載のヒータ装置。
【請求項６】
前記複数のヒータは車両の荷室に設けられている請求項１記載のヒータ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示はヒータ装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１および特許文献２には、シートヒータが設けられたシートに乗員が着座しているか否かを判定し、乗員が着座していないと判定した場合はヒータをオフする技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０９４１８５号公報
特開２０２３－０１２６４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

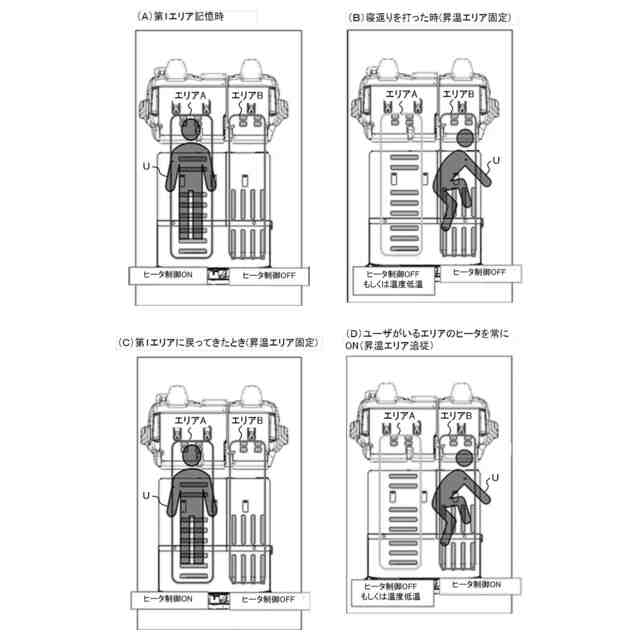

車両の荷室に設けられ、車中泊時などに使用される車両用荷室ヒータでは、就寝中のユーザが寝返りを打つなどすることで、ユーザが存在している場所が適宜移動することが考えられる。ここで、荷室内を複数のエリアに分け、各エリア毎にヒータを各々設けると共に、ユーザが存在しているエリアを検出し、ユーザが存在しているエリアのヒータをオンし、ユーザが存在していないエリアのヒータをオフする制御を行ったとすると、就寝中のユーザの快適性が損なわれる場合がある。例えば、就寝中のユーザが暑さを感じて寝返りを打ったにも拘らず、寝返りを打って移動した先のエリアのヒータがオンになってしまうと、就寝中のユーザが暑さから逃れることができない。
【０００５】
本開示は上記事実を考慮して成されたもので、ユーザの快適性を向上できるヒータ装置を得ることが目的である。
【課題を解決するための手段】
【０００６】
第１の態様に係るヒータ装置は、被加熱面を成す複数のエリアに各々設けられた複数のヒータと、前記複数のエリアの各々の温度を検出可能な温度検出部と、前記複数のエリアの各々におけるユーザの有無を検出する第１検出部と、前記ヒータの制御を開始するにあたり、ユーザが存在しているエリアを第１エリアとして記憶し、前記第１エリアの温度が第１温度になるように前記第１エリアのヒータを制御することを開始した後に、前記第１エリアから前記第１エリアと隣り合う第２エリアへユーザが移動した場合に、第１の制御として、前記第１エリアのヒータをオフするか、または、前記第１エリアの温度が前記第１温度よりも低い第２温度になるように前記第１エリアのヒータを制御し、かつ前記第２エリアのヒータをオフする制御を行う制御部と、を含んでいる。
【０００７】

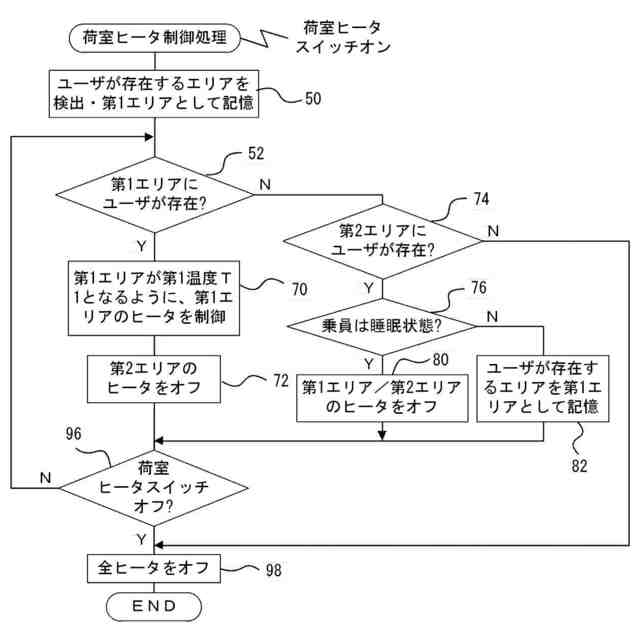

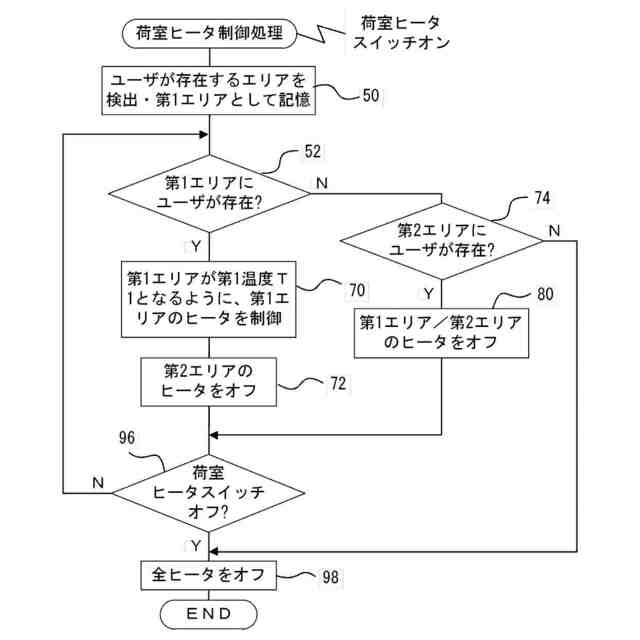

第１の態様では、ヒータの制御を開始するにあたり、ユーザが存在しているエリアを第１エリアとして記憶し、第１エリアの温度が第１温度になるように第１エリアのヒータを制御することを開始する。そして、第１エリアから第１エリアと隣り合う第２エリアへユーザが移動した場合に、第１エリアのヒータをオフするか、または、第１エリアの温度が第１温度よりも低い第２温度になるように第１エリアのヒータを制御し、かつ第２エリアのヒータをオフする。これにより、第１エリアで暑さを感じていたユーザが、第１のエリアから第２エリアに移動した場合に、第２エリアのヒータがオフされることで、暑さから逃れることができる。従って、第１の態様によれば、ユーザの快適性を向上させることができる。
【０００８】

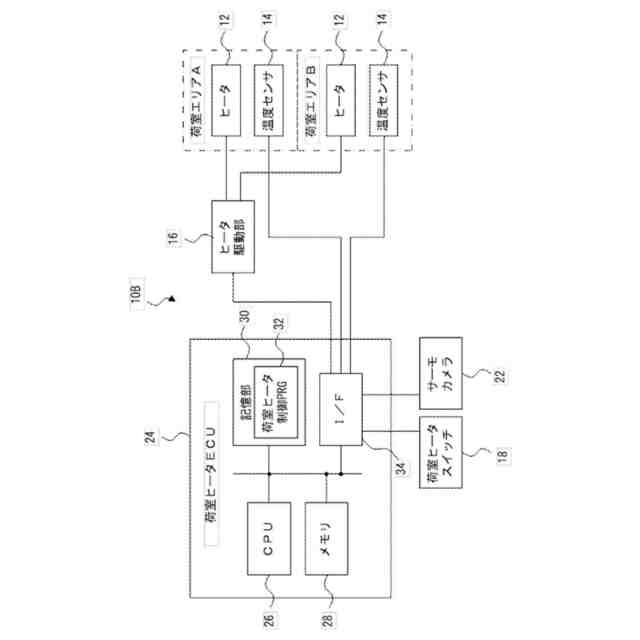

第２の態様は、第１の態様において、ユーザの体温を検出する第２検出部をさらに含み、前記制御部は、ユーザが存在しているエリアを第１エリアとして記憶し、前記第１エリアの温度が第１温度になるように前記第１エリアのヒータを制御することを開始した後に、前記第１エリアから前記第２エリアへユーザが移動し、かつユーザの体温が所定値以上の場合に、前記第１の制御を行う。
【０００９】
第２の態様では、第１エリアから第２エリアへユーザが移動し、かつユーザの体温が所定値以上の場合に第１の制御を行うので、第１エリアから第２エリアへ移動したユーザが第１エリアで暑さを感じていたと推定できる場合に第１の制御を行うことができる。従って、第２の態様によれば、ユーザの快適性を向上させることをより精度良く実現することができる。
【００１０】
第３の態様は、第２の態様において、前記制御部は、前記第１の制御を行っている間に、ユーザが前記第２エリアに存在している状態が第１の所定時間以上継続し、かつユーザの体温が所定値未満の状態が第２の所定時間以上継続した場合に、第２の制御として、前記第１エリアのヒータをオフし、かつ前記第２エリアのヒータをオンする制御を行う。
（【００１１】以降は省略されています）
